一、GUI Guider的安装

我们可以从NXP的官网找到GUI Guider的安装包，截至目前为止最新的版本为v1.9.1，该版本软件支持LVGL的V3.8.10和V9.2.1。后续内容均基于V3.8.10版本进行。

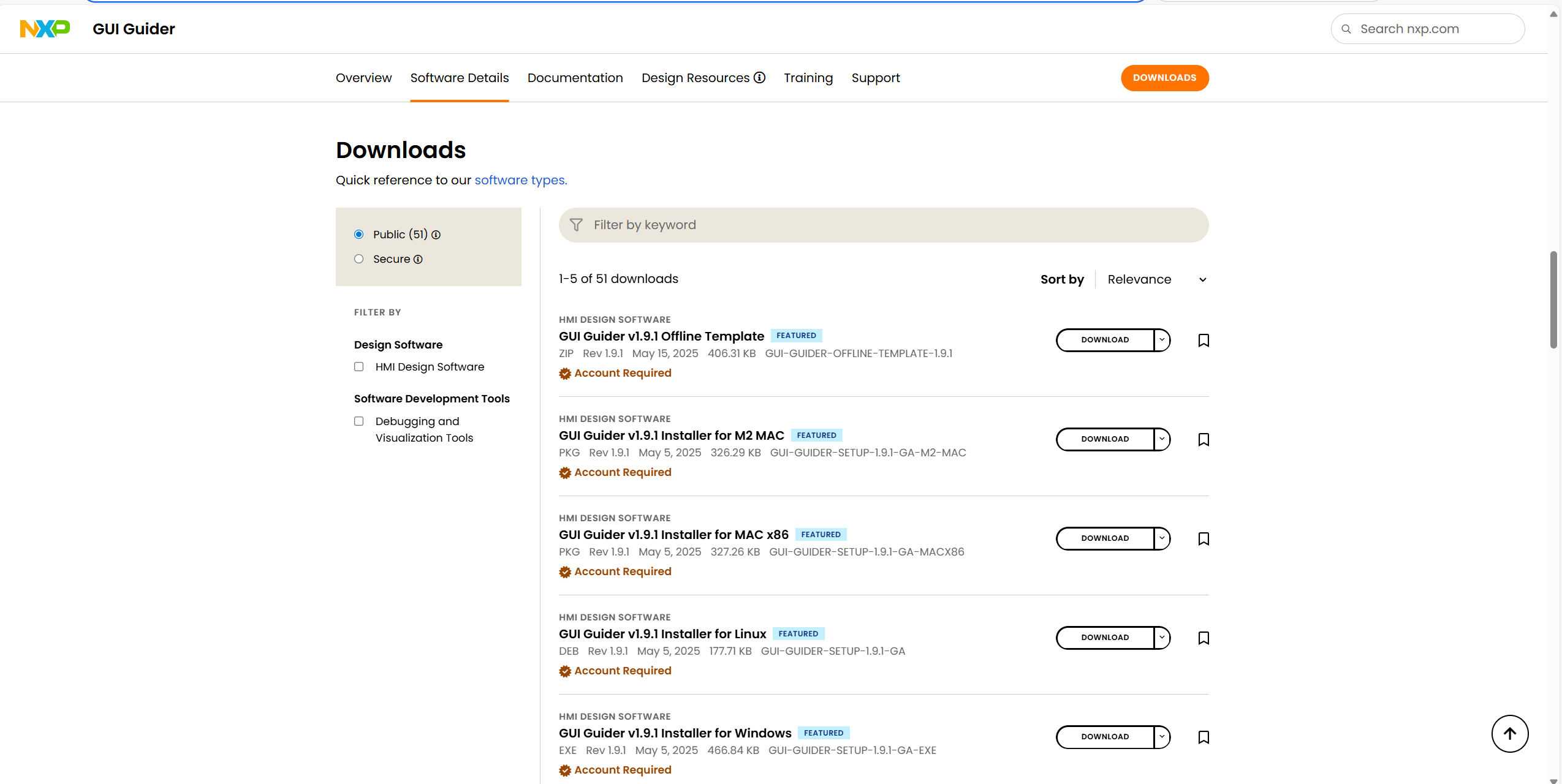

Create Modern Embedded GUIs Fasts | NXP Semiconductorshttp://NXP官网链接

下载好安装包如下，双击安装即可。

二、GUI Guider创建新工程

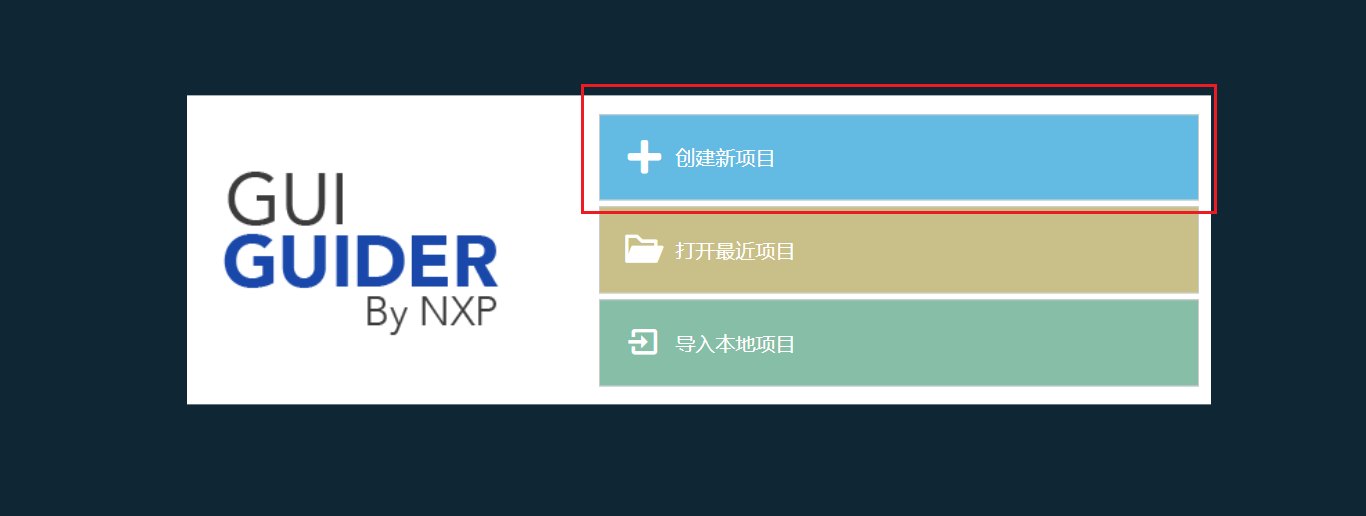

首先点击创建新项目开始创建。

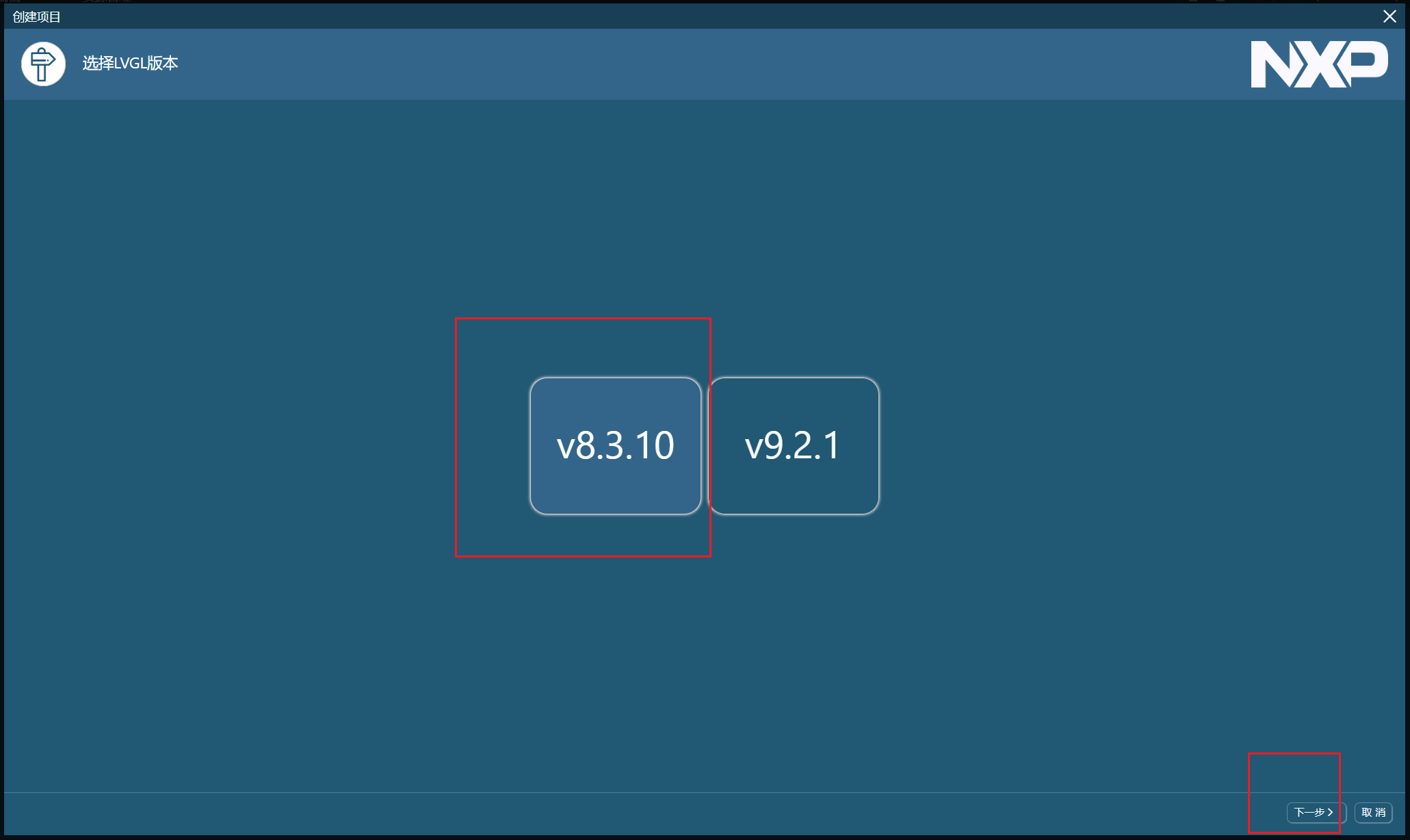

选择LVGL的V3.8.10版本进行创建。

选择仿真模式。

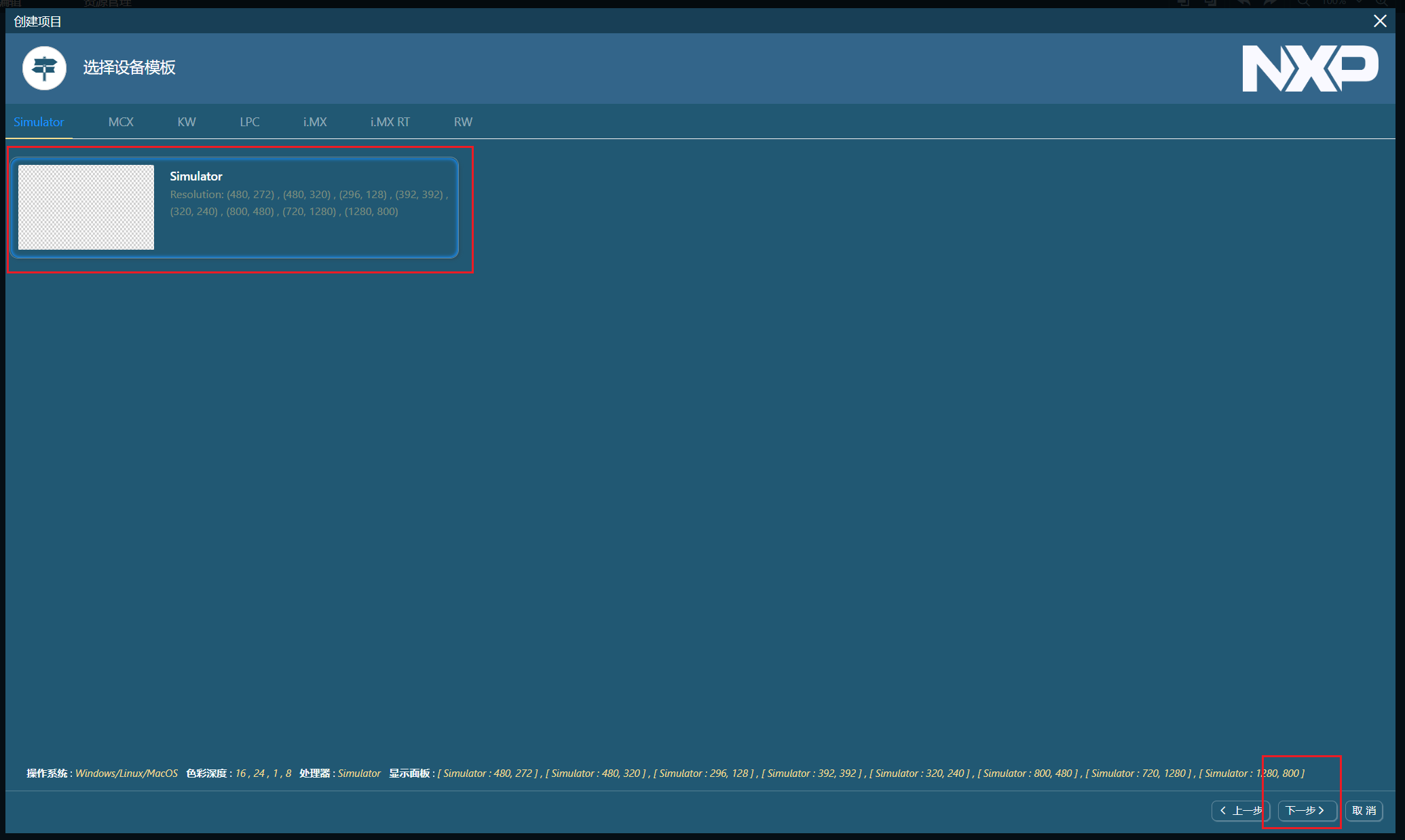

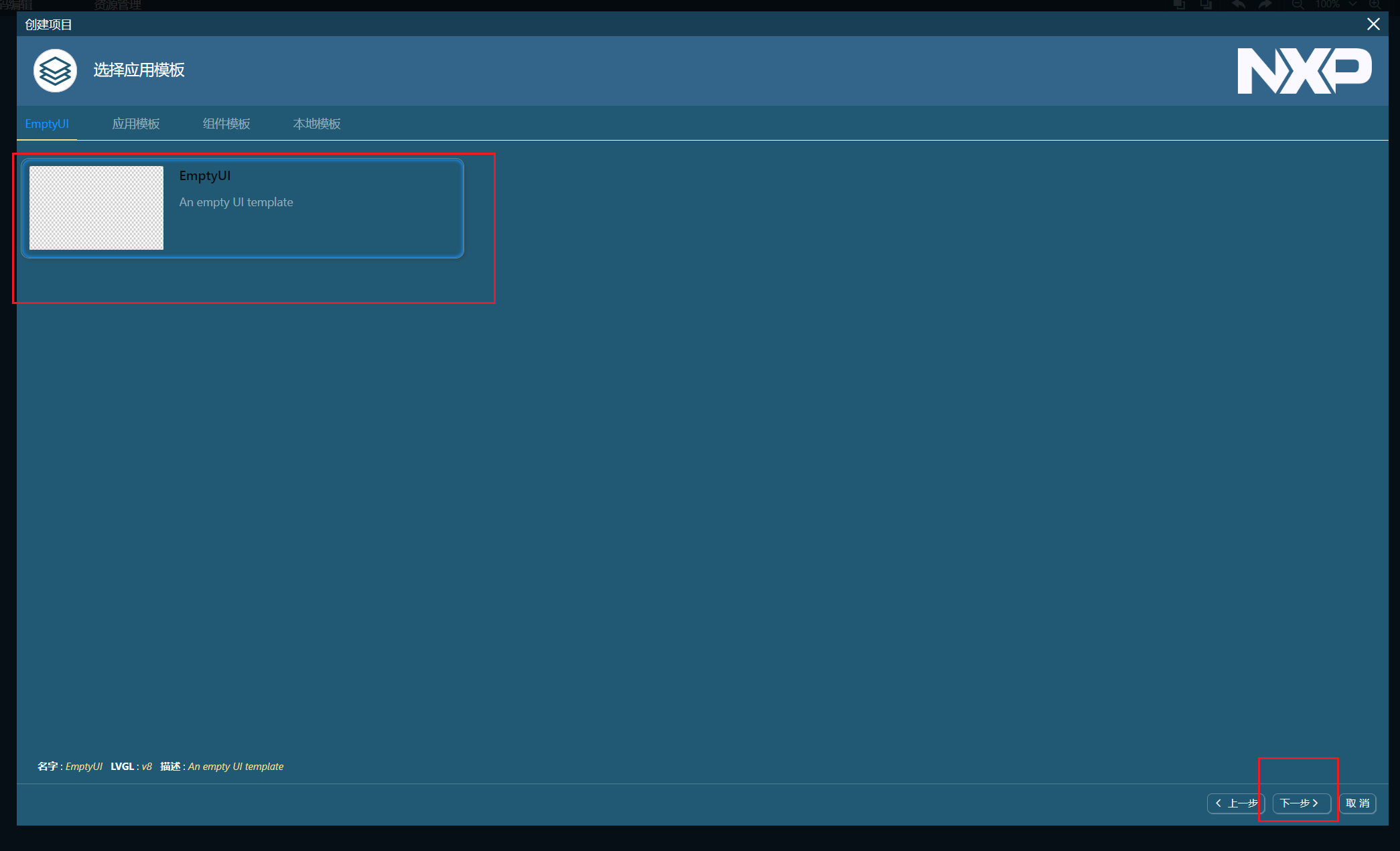

选择空白模板进行创建。

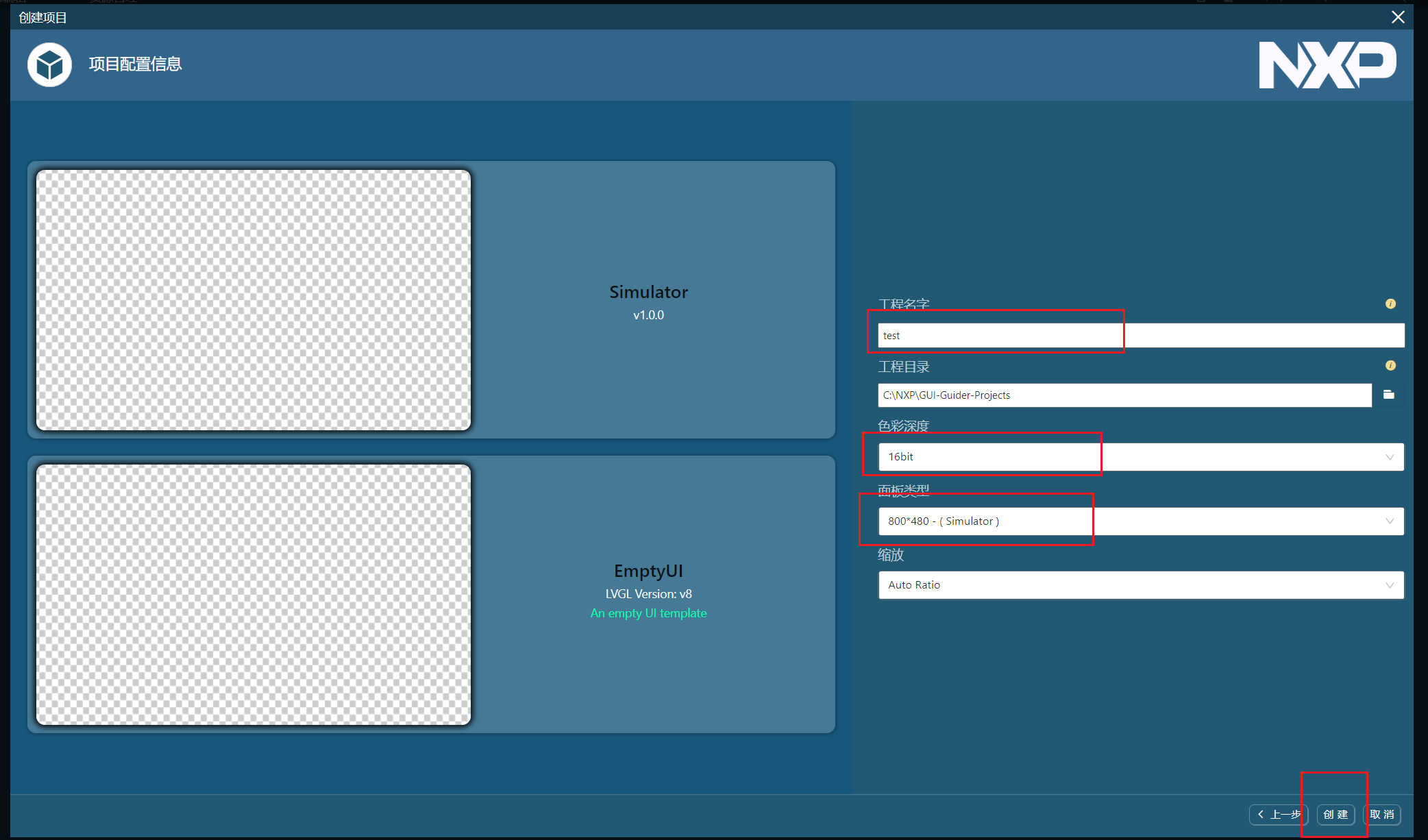

填入项目名称、色彩深度、面板的分辨率（我用的是800*480的横屏），点击创建。

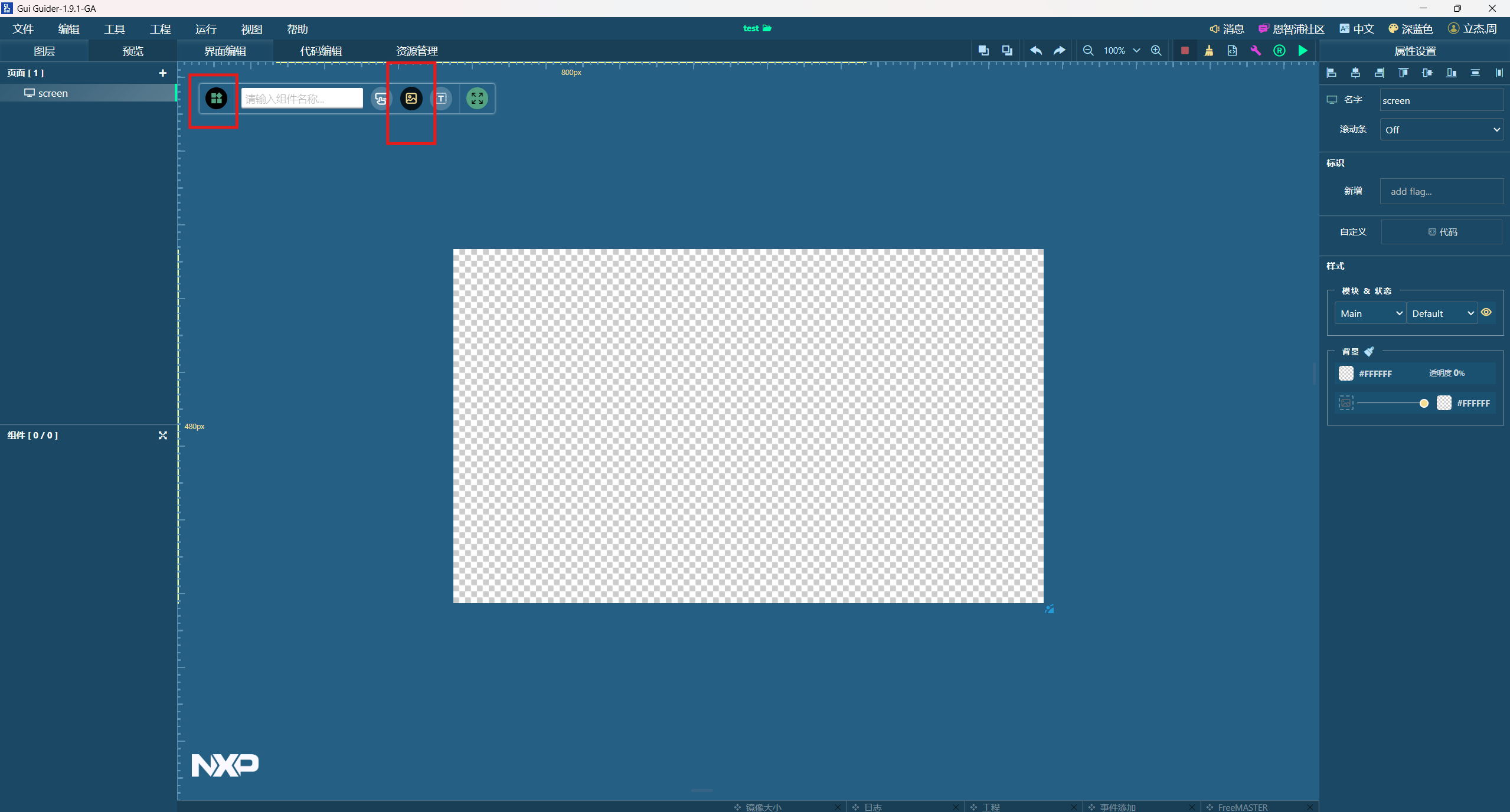

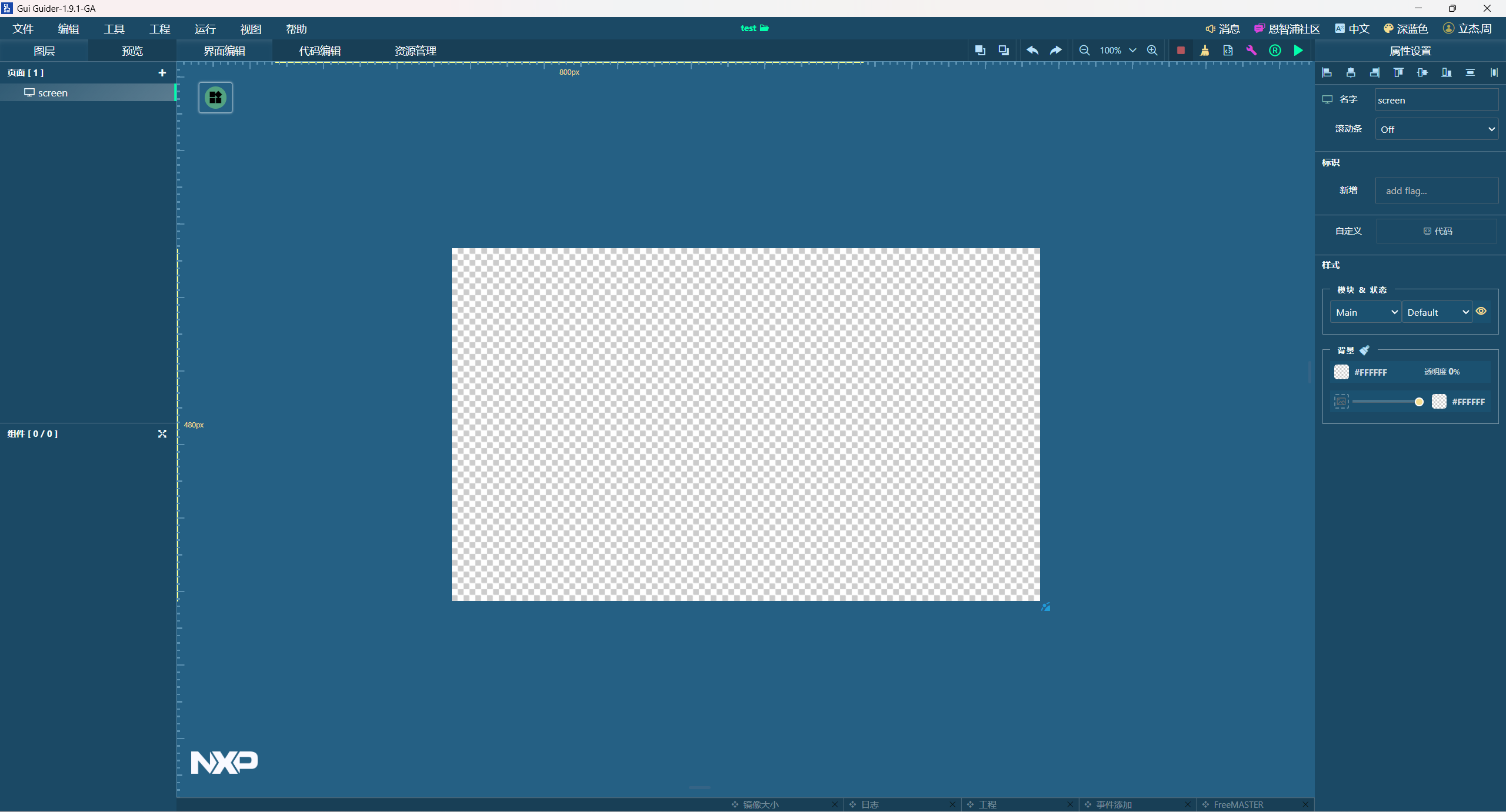

最后显示如下，新的项目就已经创建完毕。

三、GUI Guider项目添加内容并编译

我们给新建的项目添加一个图片和一个按钮来进行测试。

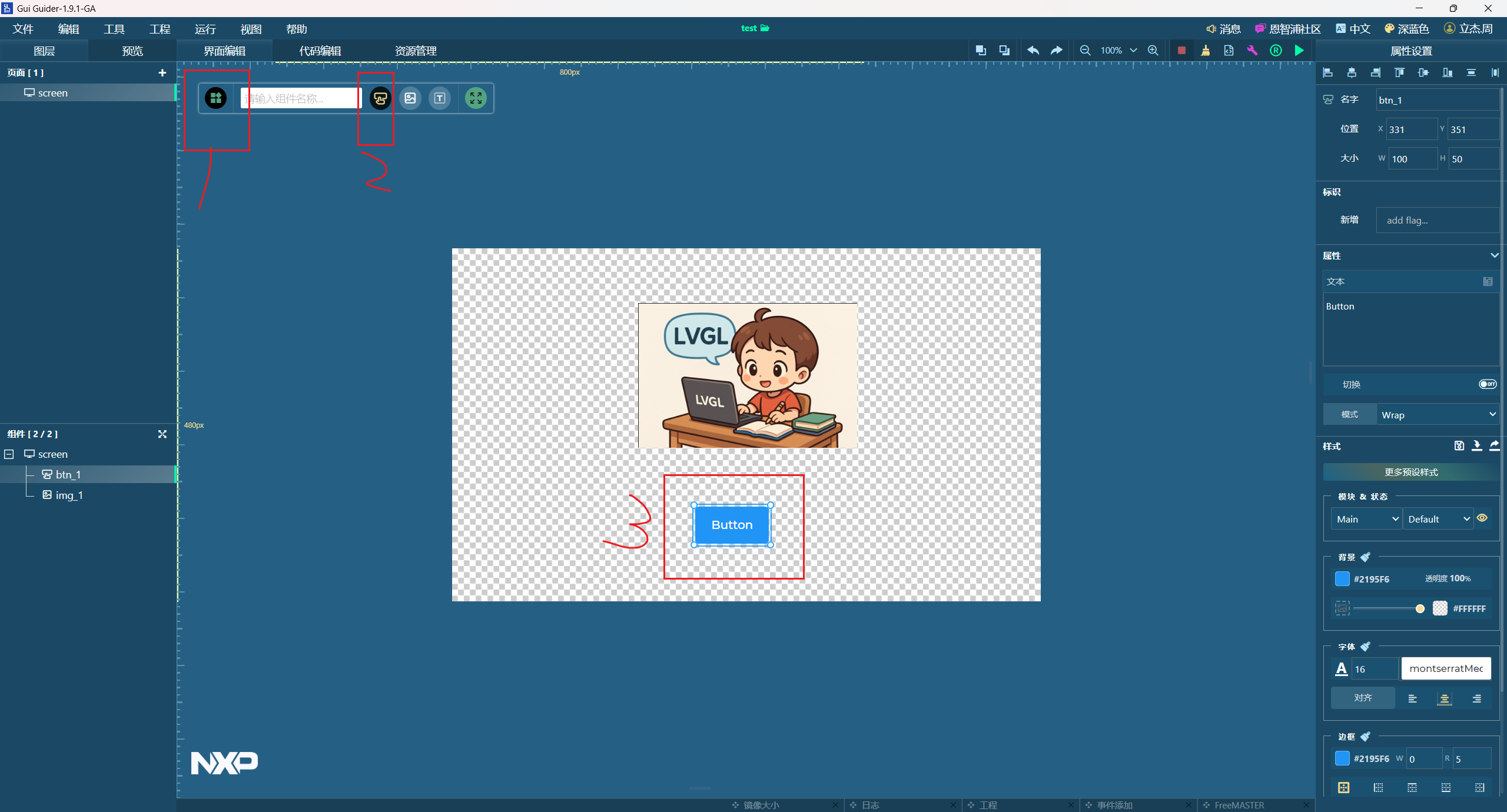

3.1 添加图片组件

点击组件框，选择图片组件。

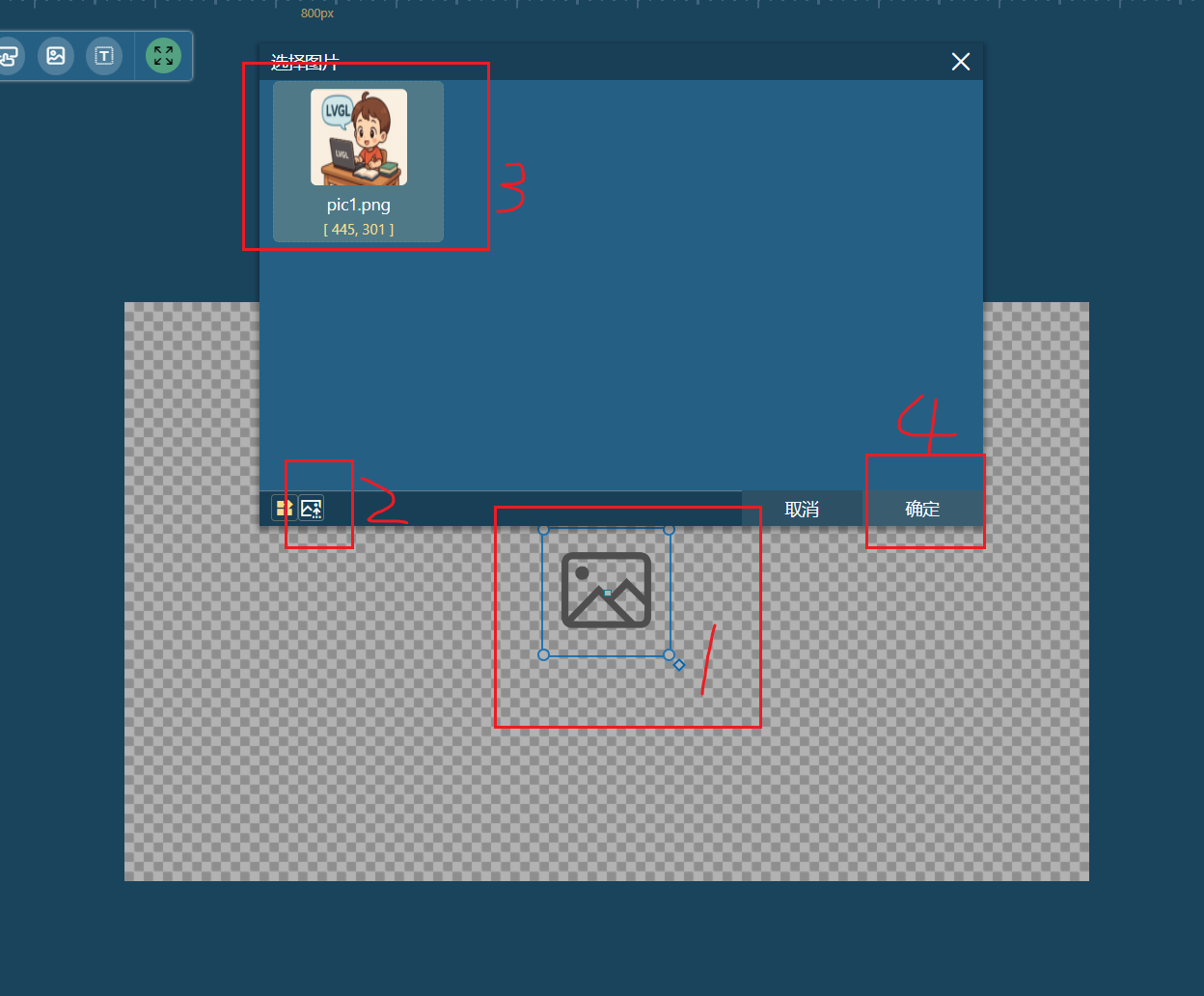

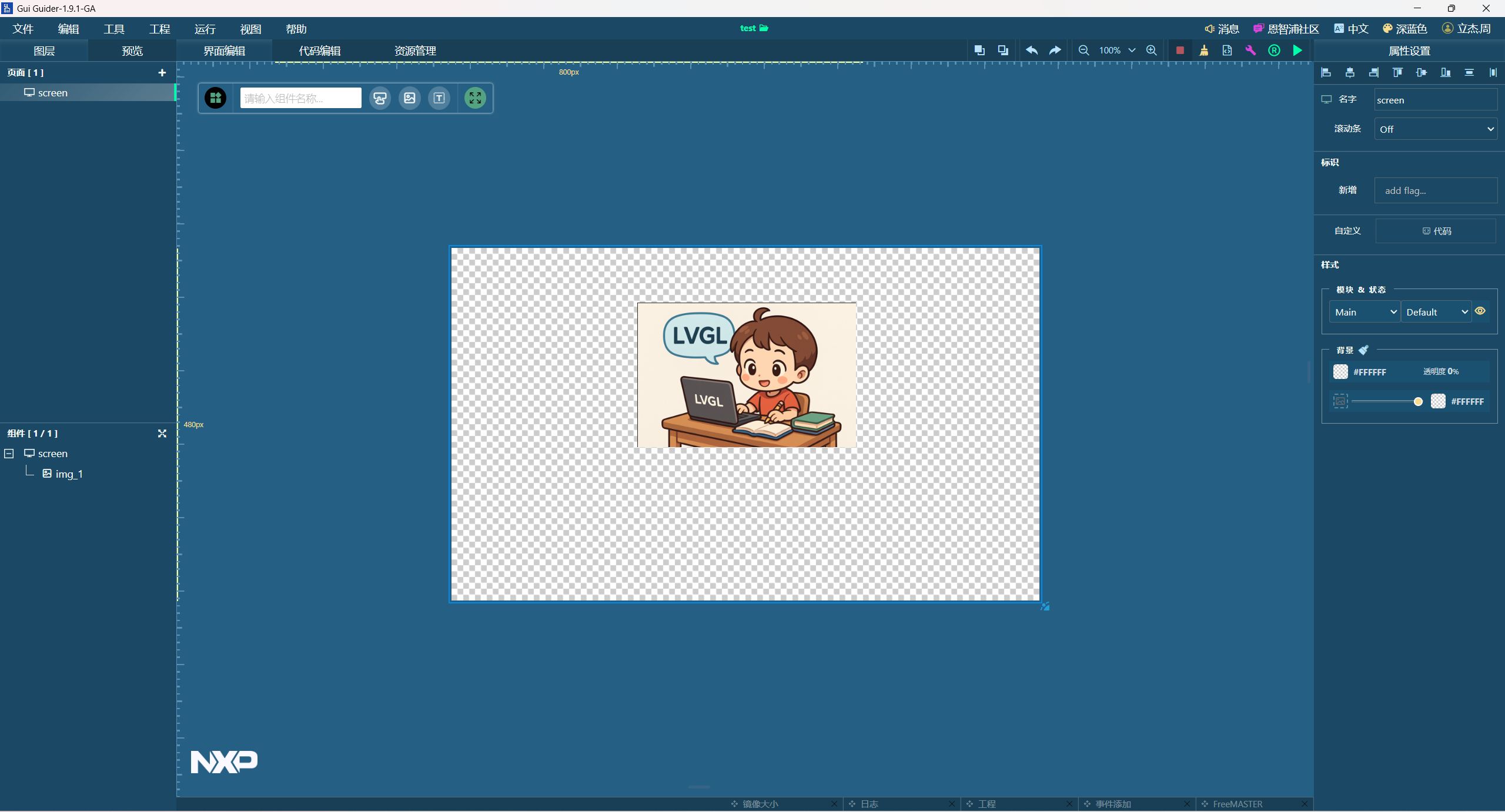

点击工作区域的图片组件进行添加，选中本地的图片，点击图片再点击确定添加成功。

注意：这里图片的名称只能是英文、数字、下划线等，不能是中文。

稍微调整图片大小，注意不要太大否则会内存报错。完成图片添加。

3.2 添加按钮组件

点击组件框，选择按钮组件。工作区域出现按钮即添加成功。

3.3 编译Guider项目

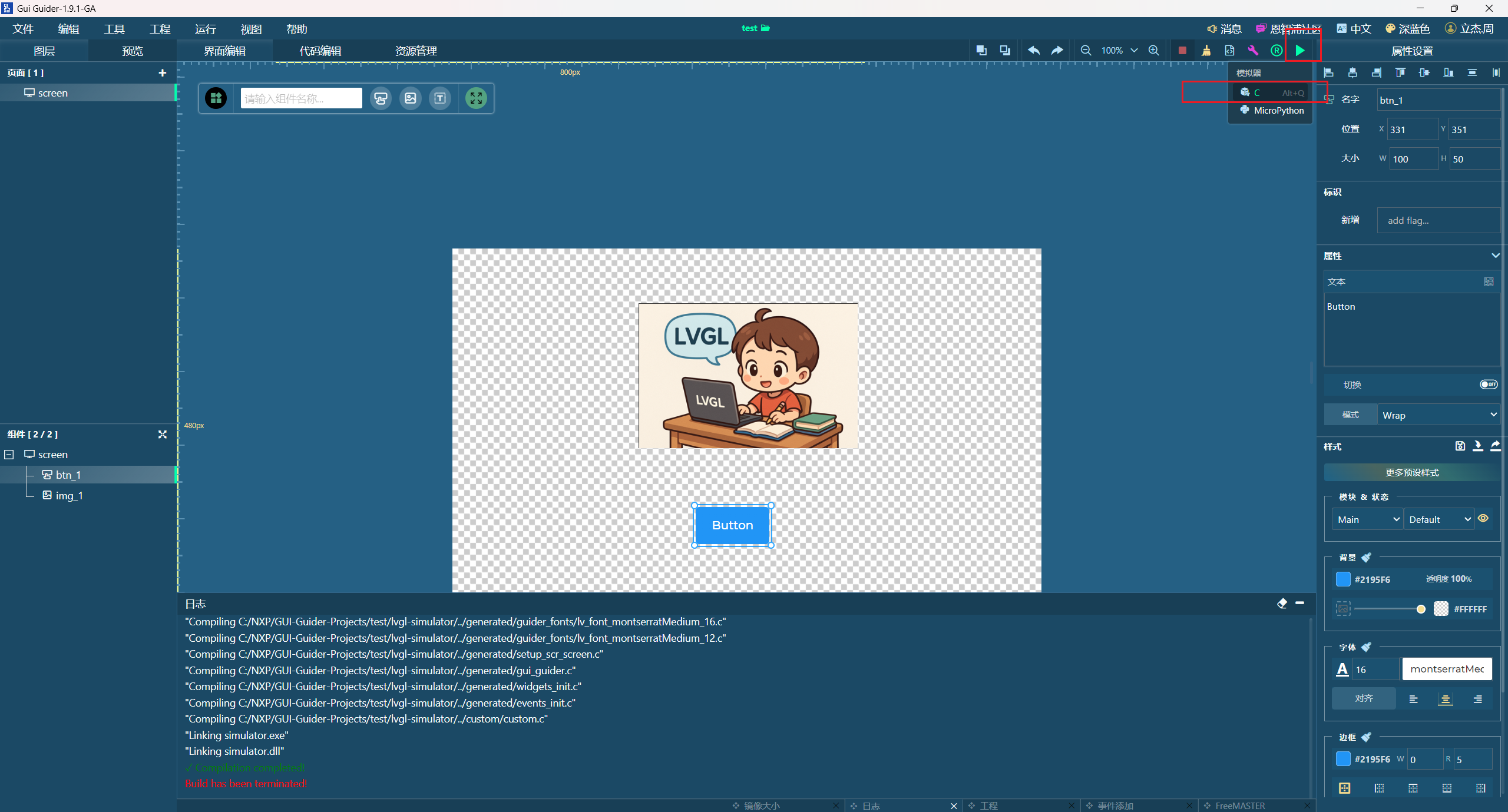

点击右上角的绿色三角按钮，选择C语言模式开始编译。

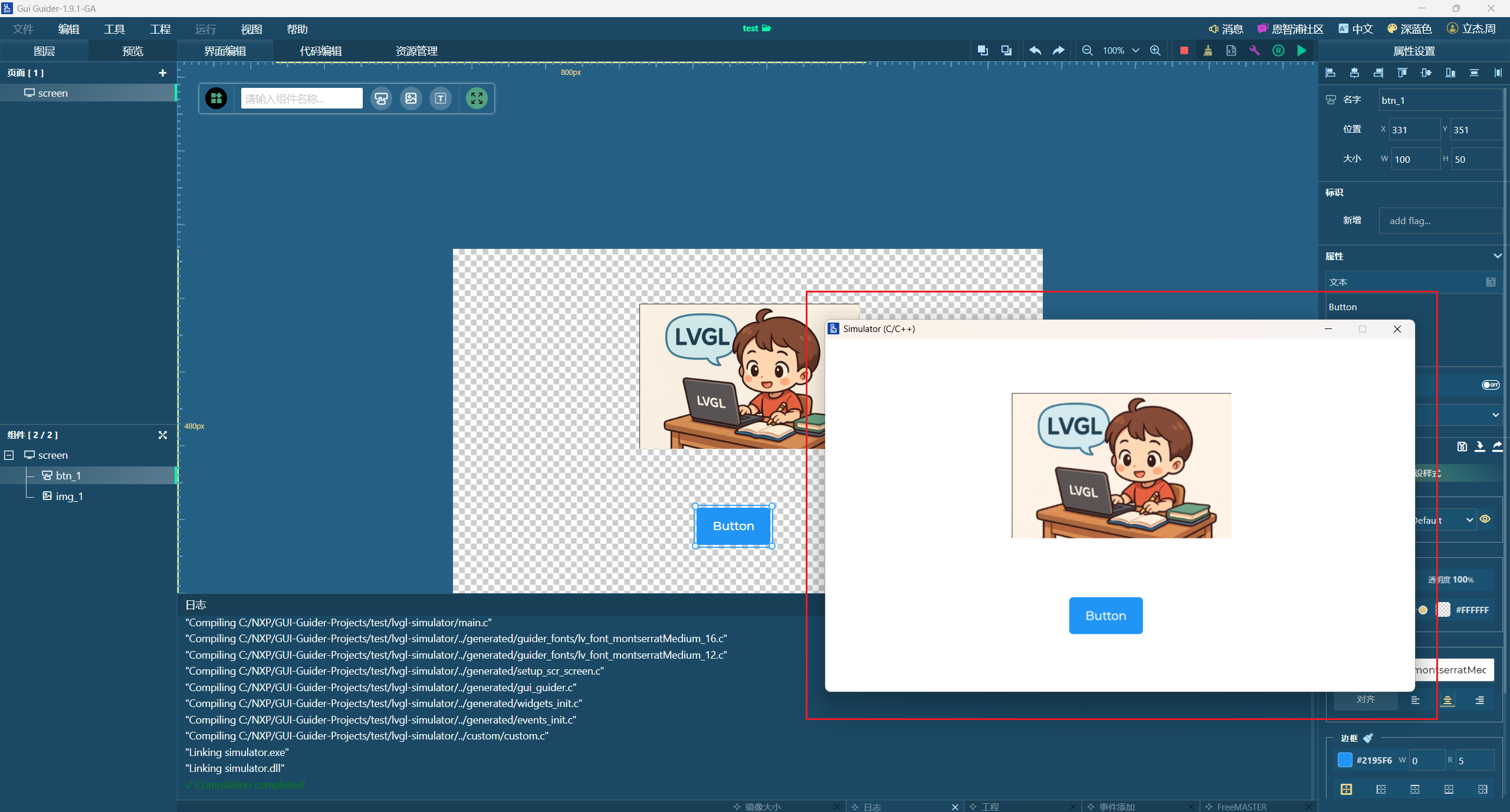

编译完成后，会跳出模拟器的界面。到此编译成功，关闭模拟器界面。

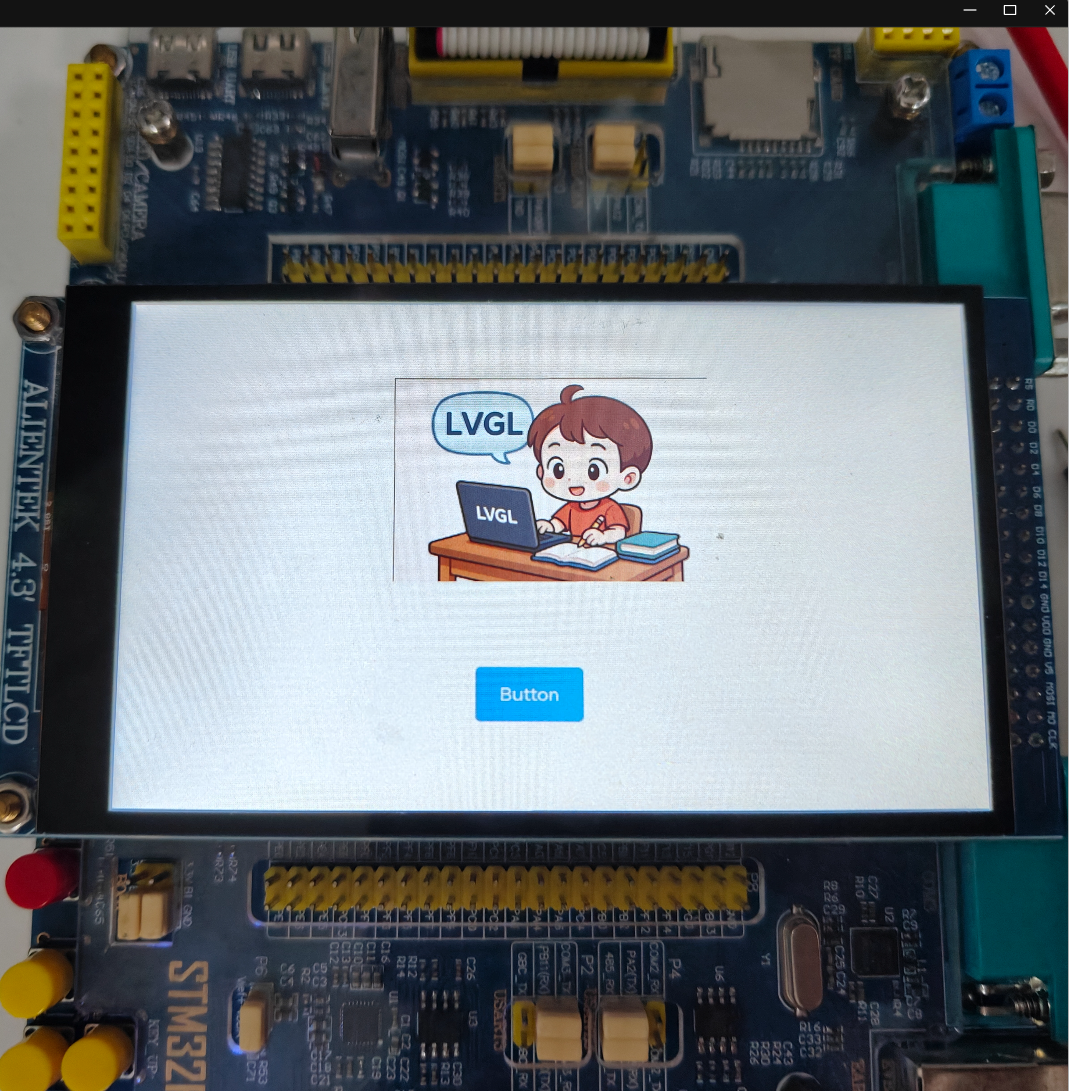

四、GUI Guider导入STM32工程

4.1 GUI Guider导出LVGL文件

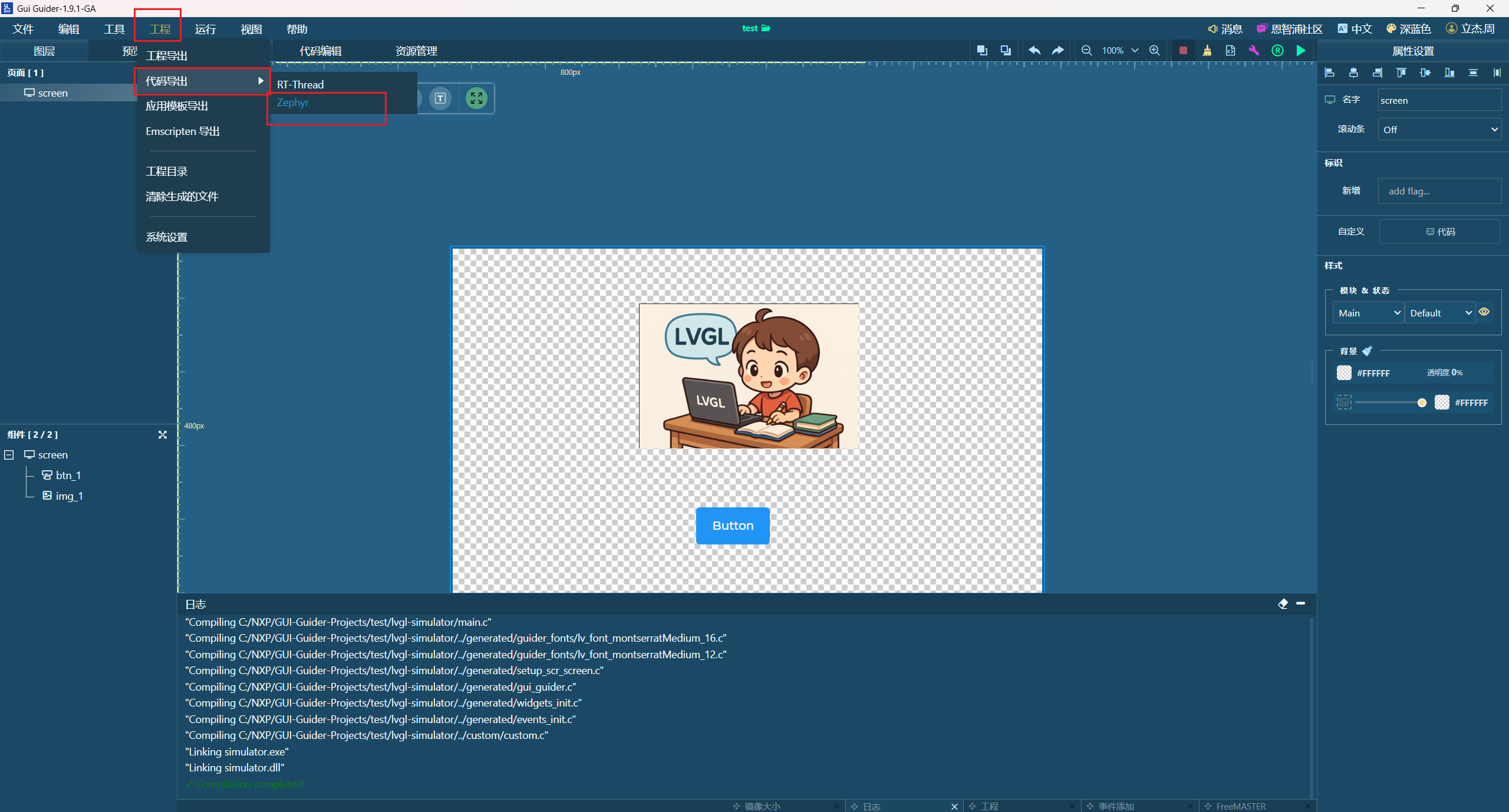

点击工程->代码导出->Zephyr，选择目录即可导出LVGL源文件。

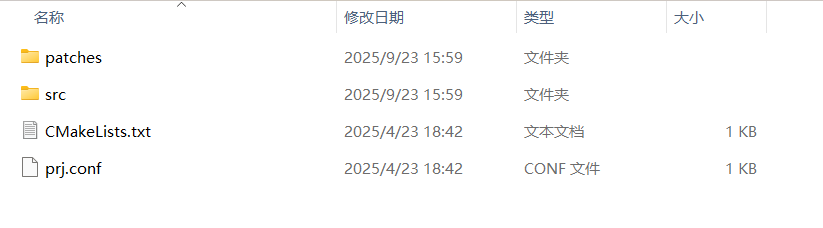

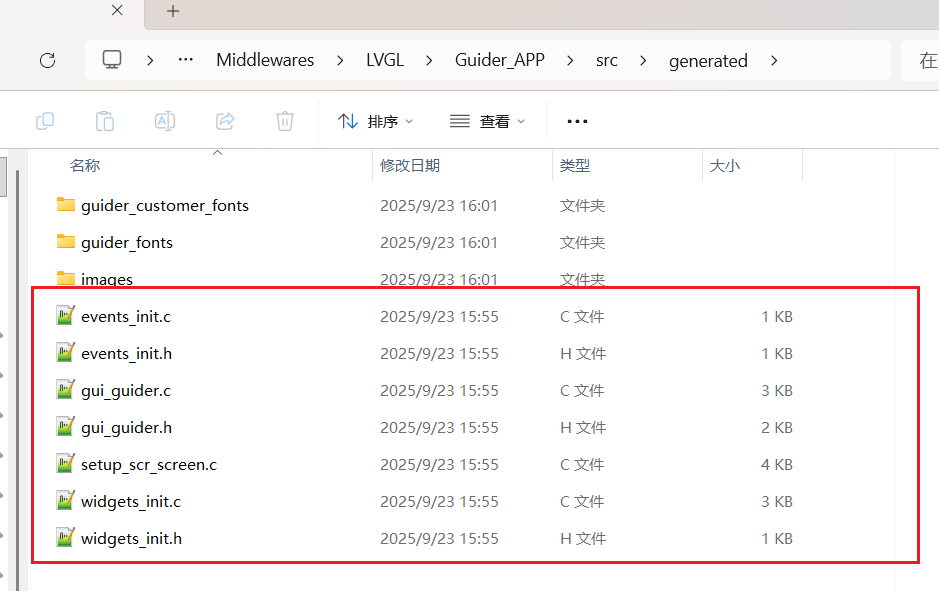

导出的文件夹如下所示。

4.2 STM32工程添加LVGL文件

4.2.1 STM32工程添加LVGL文件

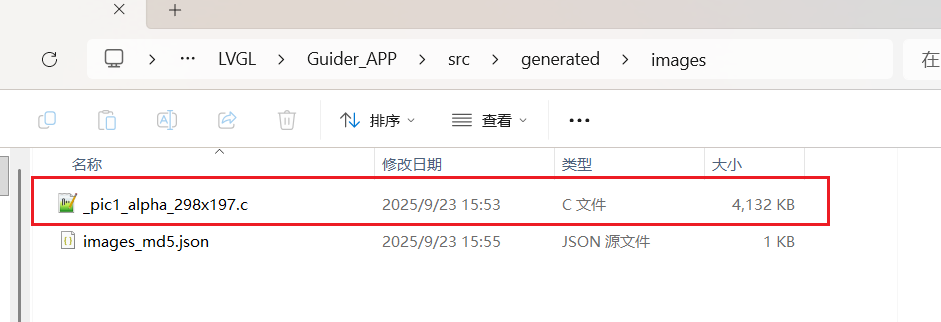

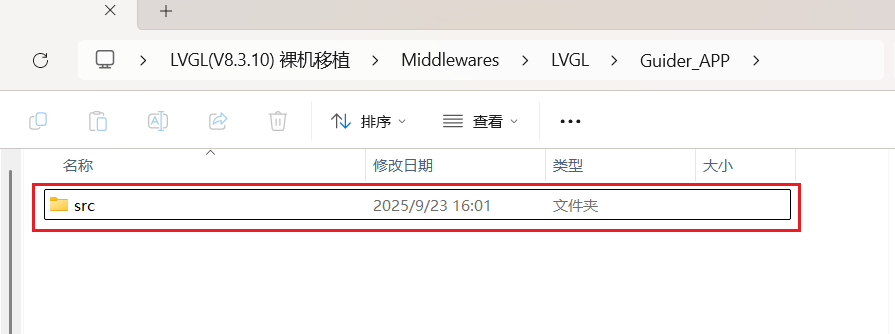

在如下目录中新建文件夹，命名为Guider_APP。并将导出的src文件全部复制到此文件夹中。

目录地址：STM32工程名称\Middlewares\LVGL\Guider_APP

4.2.2 STM32工程添加LVGL的.c文件

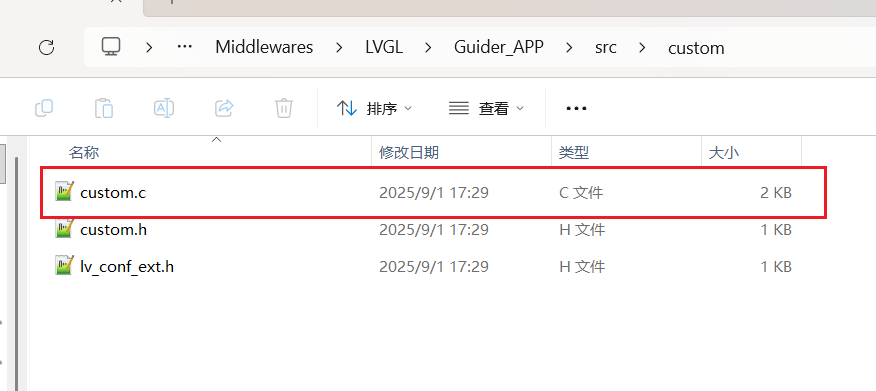

打开Keil V5 ,新建目录Middlewares/LVGL/Guider_APP，并将导出的所有.c文件（除了生成的main.c文件）导入到此目录下。

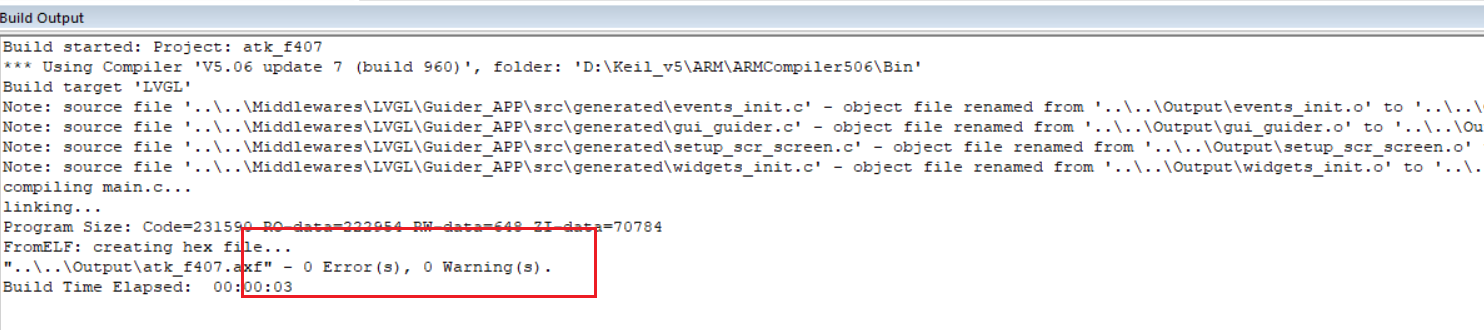

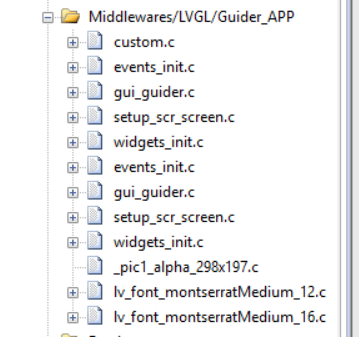

导入完成后如下所示。

4.2.3 STM32工程添加LVGL的头文件路径

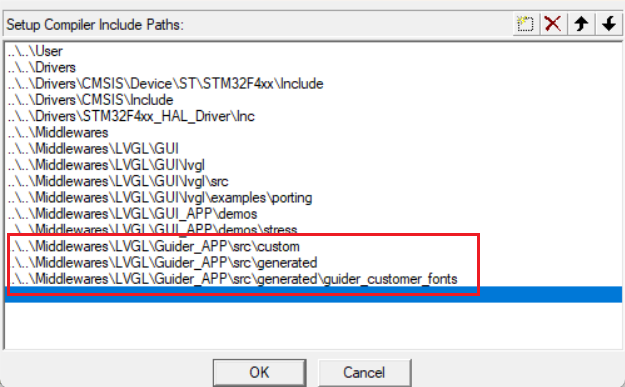

将以下三个路径添加到keilV5工程中。

4.2.4 修改main.c文件

添加Guider的头文件和声明结构体。

/* Guider */
#include "gui_guider.h"
#include "events_init.h"lv_ui guider_ui;

添加Guider的初始化内容。

    /* GUI Guider demo */setup_ui(&guider_ui);events_init(&guider_ui);

最后的main.c文件如下。

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/usart/usart.h"
#include "./SYSTEM/delay/delay.h"
#include "./BSP/LED/led.h"
#include "./BSP/KEY/key.h"
#include "./BSP/SRAM/sram.h"
#include "./BSP/TIMER/btim.h"/* LVGL */
#include "lvgl.h"
#include "lv_port_indev_template.h"
#include "lv_port_disp_template.h"
#include "lv_demo_stress.h"/* Guider */
#include "gui_guider.h"
#include "events_init.h"lv_ui guider_ui;int main(void)
{HAL_Init();                         /* 初始化HAL库 */sys_stm32_clock_init(336, 8, 2, 7); /* 设置时钟,168Mhz */delay_init(168);                    /* 延时初始化 */usart_init(115200);                 /* 串口初始化为115200 */led_init();                         /* 初始化LED */key_init();                         /* 初始化按键 */sram_init();                        /* SRAM初始化 */btim_timx_int_init(10-1,8400-1);    /* 初始化定时器 *//* lvgl初始化 */lv_init();lv_port_disp_init();lv_port_indev_init();/* GUI Guider demo */setup_ui(&guider_ui);events_init(&guider_ui);while (1){lv_task_handler();delay_ms(5);}
}
