AIGC实战——BicycleGAN详解与实现

0. 前言

pix2pix 和 CycleGAN 是非常的流行生成对抗网络 (Generative Adversarial Network, GAN) ，不仅在学术界有许多变体，同时也有许多基于此的应用。但是，它们都有一个缺点——图像的输出看起来几乎总是相同的。例如，如果我们要执行斑马到马的转换，被转换的同一马的照片将始终具有相同的外观和色调，这是由于它学会过滤了噪声的随机性。为了进行多样化图像转换，本文详解了 BicycleGAN 如何解决此问题以生成更丰富的图像，并利用 Tensorflow2 实现 BicycleGAN 。

1. BicycleGAN 原理

初看之下，可能会认为 BicycleGAN 是 CycleGAN 的升级，像是增加了另一个循环(从单循环到双循环)。但其实它与 CycleGAN 无关，而是对 pix2pix 的一种改进。
pix2pix 是一对一映射，其中给定输入的输出始终相同。BicycleGAN 作者试图将噪声添加到生成器输入中，但是网络会忽略噪声，并且没有在输出图像中产生变化。因此，他们试图寻找一种方法，其中生成器不忽略噪声，而是使用噪声来生成多样化的图像，因此是一对多映射。

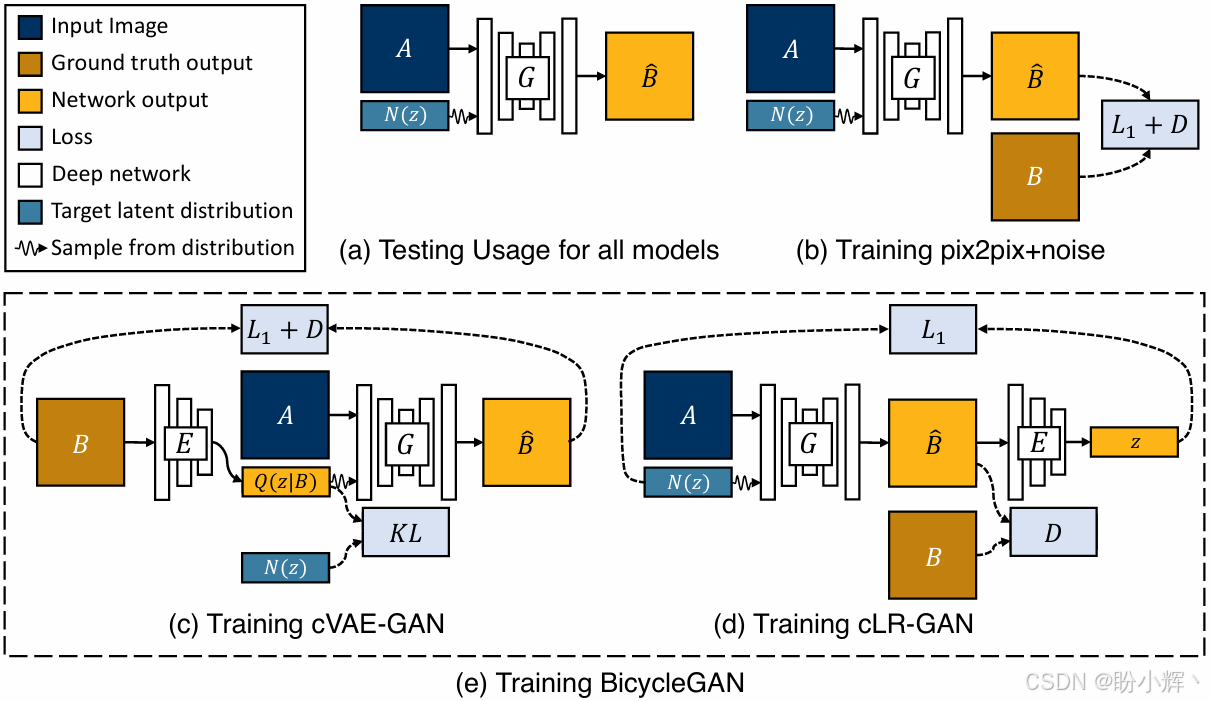

在以下图中，我们可以看到与 BicycleGAN 相关的模型和配置。图(a) 是推理的配置，其中图像 $A$ 与输入噪声相结合以生成图像 $\hat{B}$，可以看作是 cGAN。在 cGAN 中，噪声起着主导作用，输入为具有大小为 100 的一维潜编码和作为条件的类别标签(大小为 10 的一维向量)。在 BicyleGAN 中，形状为 (256, 256, 3) 的图像 A 是条件，而从潜编码 $z$ 采样的噪声为大小为 8 的一维向量。图(b) 是 pix2pix +噪声 的训练配置，图底部的两个配置由 BicycleGAN 使用：

简而言之，BicycleGAN 的主要概念是找到潜编码 $z$ 与目标图像 $B$ 之间的关系，因此生成器可以在给定不同的 $z$ 时学会生成不同的图像 $\hat{B}$。如上图所示，BicycleGAN 通过组合 cVAE-GAN 和 cLR-GAN 这两种方法来做到这一点。

2. cVAE-GAN

VAE-GAN 的作者认为，L1 损失并不是衡量图像视觉质量的良好指标。例如，如果图像向右移动几个像素，则人眼看起来可能没有什么不同，但会导致较大的 L1 损失。因此使用 GAN 的判别器来学习目标函数，以判断伪造的图像是否真实，并使用 VAE 作为生成器，生成的图像更清晰。如果忽略上图(c)中的图像 $A$，那就是 VAE-GAN ，由于以 $A$ 为条件，其成为 cVAE-GAN 。训练步骤如下：

1. VAE 将真实图片 $B$ 编码为多元高斯分布的潜编码，然后从它们中采样以创建噪声输入，此流程是标准的 VAE 工作流程
2. 使用图像 $A$ 作为条件及从潜编码 $z$ 采样的噪声用于生成伪图像$\hat{B}$

训练中的信息流为 $B\to z\to \hat{B}$ (图(c) 中的实线箭头)，总的损失函数由三个损失组成：

• ${\mathcal{L}}_{GAN}^{VAE}$：对抗损失
• ${\mathcal{L}}_1^{VAE}$：L1 重建损失
• ${\mathcal{L}}_{KL}$：KL 散度损失

3. cLR-GAN

在 cVAE-GAN 中，对真实图像 $B$ 进行编码，以提供潜编码的真实样本并从中进行采样。但是， cLR-GAN 的处理方式有所不同，其首先使用生成器从随机噪声中生成虚假图像 $\hat{B}$ ，然后对伪图像 $\hat{B}$ 进行编码，最后计算其与输入随机噪声差异。
前向计算步骤如下：

1. 首先，类似于 cGAN ，随机产生一些噪声，然后串联图像 $A$ 以生成虚假图像 $\hat{B}$
2. 之后，使用来自 VAE-GAN 的同一编码器将虚假图像 $\hat{B}$ 编码为潜编码
3. 最后，从编码的潜编码中采样 $\hat{z}$ ，并用输入噪声 $z$ 计算损失

数据流为 $z->\hat{B}->\hat{z}$ ( 图(d) 中的实线箭头)，有两个损失：

1. ${\mathcal{L}}_{GAN}$：对抗损失
2. ${\mathcal{L}}_1^{latent}$：噪声 $N(z)$ 与潜在编码之间的 L1 损失

通过组合这两个数据流，在输出和潜空间之间得到了一个双映射循环。BicycleGAN 中的 bi 来自双映射(双向单射)，这是一个数学术语，简单来说其表示一对一映射，并且是可逆的。在这种情况下，BicycleGAN 将输出映射到潜空间，并且类似地从潜空间映射到输出。总损失如下：
$$los{s}_{Bicycle}={\mathcal{L}}_{GAN}^{VAE}+{\mathcal{L}}_{GAN}+\lambda {\mathcal{L}}_1^{VAE}+{\lambda }_{latent}{\mathcal{L}}_1^{latent}+{\lambda }_{KL}$$
在默认配置中，$\lambda =10$、${\lambda }_{latent}=0.5$、${\lambda }_{latent}=0.01$。
我们已经了解了 BicycleGAN 架构和损失函数，接下来使用 TensorFlow 实现 BicycleGAN。

4. 实现 BicycleGAN

BicycleGAN 中有三种类型的网络-生成器，判别器和编码器。随着输入图像尺寸的增大，编码器将包含更多的卷积核和更深的网络层。原始的 BicycleGAN 使用两个 PatchGAN，其有效感受野分别为 70x70 和 140x140。
为简单起见，我们将使用一个 70x70 的 PatchGAN。为 cVAE-GAN 和 cLR-GAN 使用单独的判别器可以提高图像质量，这意味着我们总共有四个网络-生成器，编码器和两个判别器。

4.1 将潜编码插入生成器

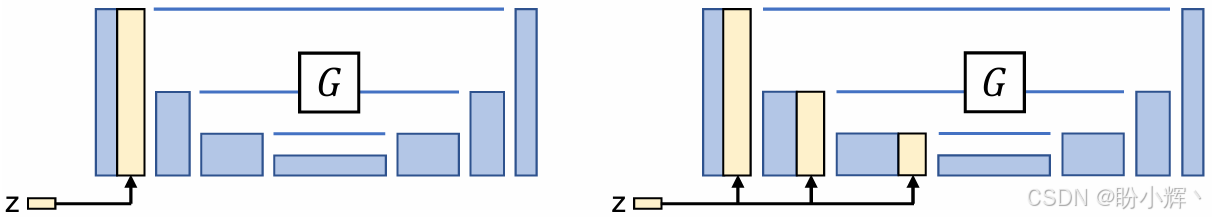

将潜编码插入到生成器中有两种方法，一种与输入图像进行拼接，另一种将其插入到生成器的下采样路径中的其他层中，如下图所示，实验表明前者效果更好。

有多种方法可以将不同形状的输入和条件结合起来。BicycleGAN 的方法是多次重复潜编码并与输入图像连接。
在 BicycleGAN 中，潜编码长度为 8。我们从噪声分布中提取了 8 个样本，每个样本重复 H×W 次以形成形状为 (H, W, 8) 的张量。换句话说，在 8 个通道中，其 (H, W) 特征图都是相同的。以下是 build_generator() 的代码片段，显示了潜编码的拼接和连接：

input_image = layers.Input(shape=image_shape, name='input_image')
input_z = layers.Input(shape=(self.z_dim,), name='z')
z = layers.Reshape((1,1, self.z_dim))(input_z)
z_tiles = tf.tile(z, [self.batch_size, self.input_shape[0], self.input_shape[1], self.z_dim])
x = layers.Concatenate()([input_image, z_tiles])

接下来，创建两个模型，即 cVAE-GAN 和 cLR-GAN，以合并网络并创建前向信息流。

4.2 cVAE-GAN

创建 cVAE-GAN 模型的代码，实现前向计算：

images_A_1 = layers.Input(shape=input_shape, name='ImageA_1')
images_B_1 = layers.Input(shape=input_shape, name='ImageB_1')
z_encode, self.mean_encode, self.logvar_encode = self.encoder(images_B_1)
fake_B_encode = self.generator([images_A_1, z_encode])
encode_fake = self.discriminator_1(fake_B_encode)
encode_real = self.discriminator_1(images_B_1)
kl_loss =  - 0.5 * tf.reduce_sum(1 + self.logvar_encode - \tf.square(self.mean_encode) - \
tf.exp(self.logvar_encode))
self.cvae_gan = Model(inputs=[images_A_1, images_B_1],outputs=[encode_real, encode_fake, fake_B_encode, kl_loss])

我们在模型中使用了 KL 散度损失。由于可以直接根据均值和对数方差来计算 kl_loss，而无需从训练步骤中传入外部标签，因此此方法更加简单有效。

4.3 cLR-GAN

接下来，实现 cLR-GAN：

images_A_2 = layers.Input(shape=input_shape, name='ImageA_2')
images_B_2 = layers.Input(shape=input_shape, name='ImageB_2')
z_random = layers.Input(shape=(self.z_dim,), name='z')
fake_B_random = self.generator([images_A_2, z_random])
_, mean_random, _ = self.encoder(fake_B_random)
random_fake = self.discriminator_2(fake_B_random)
random_real = self.discriminator_2(images_B_2)
self.clr_gan = Model(inputs=[images_A_2, images_B_2,   z_random],outputs=[random_real, random_fake, mean_random])

完成模型定义后，实现训练步骤。

4.4 训练步骤

两种模型一起训练，但是具有不同的图像对。因此，在每个训练步骤中，我们两次获取数据，每个模型一次。一个方法是通过创建数据管道来完成的，该数据管道将两次加载数据：

images_A_1, images_B_1 = next(data_generator)
images_A_2, images_B_2 = next(data_generator)
self.train_step(images_A_1, images_B_1, images_A_2, images_B_2)

我们可以使用两种不同的方法来执行训练步骤。一种是使用优化器和损失函数定义和编译 Keras 模型，然后调用 train_on_batch() 来执行训练步骤。这在定义明确的模型上效果很好。此外，我们也可以使用 tf.GradientTape 来更好地控制梯度和更新。BicycleGAN 有两个模型，它们共享一个生成器和一个编码器，但是我们使用损失函数的不同组合来更新它们，这使 train_on_batch 方法在不修改原始设置的情况下不可行。因此，我们将使用 tf.GradientTape 将这两个模型的生成器和判别器组合为一个训练步骤。

1. 执行前向传递并收集两个模型的输出：

   def train_step(self, images_A_1, images_B_1, images_A_2, images_B_2):z = tf.random.normal((self.batch_size, self.z_dim))    real_labels = tf.ones((self.batch_size, self.patch_size, self.patch_size, 1))fake_labels = tf.zeros((self.batch_size, self.patch_size, self.patch_size, 1))with tf.GradientTape() as tape_e, tf.GradientTape() as tape_g, tf.GradientTape() as tape_d1, tf.GradientTape() as tape_d2:encode_real, encode_fake, fake_B_encode, kl_loss = self.cvae_gan([images_A_1,    images_B_1])random_real, random_fake, mean_random = self.clr_gan([images_A_2, images_B_2, z])


2. 接下来，我们反向传播并更新判别器：

   	    self.d1_loss = self.mse(real_labels, encode_real) + self.mse(fake_labels, encode_fake)gradients_d1 = tape_d1.gradient(self.d1_loss, self.discriminator_1.trainable_variables)self.optimizer_d1.apply_gradients(zip(gradients_d1, self.discriminator_1.trainable_variables))self.d2_loss = self.mse(real_labels, random_real) + self.mse(fake_labels, random_fake)gradients_d2 = tape_d2.gradient(self.d2_loss, self.discriminator_2.trainable_variables)self.optimizer_d2.apply_gradients(zip(gradients_d2,  self.discriminator_2.trainable_variables))


3. 然后，我们根据模型的输出计算损失。与 CycleGAN 相似，BicycleGAN 也使用 LSGAN 损失函数，即均方误差：

			self.LAMBDA_IMAGE = 10self.LAMBDA_LATENT = 0.5self.LAMBDA_KL = 0.01# Generator and Encoder lossself.gan_1_loss = self.mse(real_labels, encode_fake)self.gan_2_loss = self.mse(real_labels, random_fake)self.image_loss = self.LAMBDA_IMAGE * self.mae(images_B_1, fake_B_encode)self.kl_loss = self.LAMBDA_KL * kl_lossself.latent_loss = self.LAMBDA_LATENT * self.mae(z, mean_random)

4. 最后，还有生成器和编码器权重的更新。L1 潜编码损失仅用于更新生成器，而不用于更新编码器。由于针对损失同时优化将导致它们隐藏与潜编码有关的信息，而不学习潜在编码中有意义的模式。因此，需要为生成器和编码器分别计算损失，并相应地更新权重：

            encoder_loss = self.gan_1_loss + self.gan_2_loss + self.image_loss + self.kl_lossgenerator_loss = encoder_loss + self.latent_lossgradients_generator = tape_g.gradient(generator_loss, self.generator.trainable_variables)self.optimizer_generator.apply_gradients(zip(gradients_generator, self.generator.trainable_variables))gradients_encoder = tape_e.gradient(encoder_loss, self.encoder.trainable_variables)self.optimizer_encoder.apply_gradients(zip(gradients_encoder, self.encoder.trainable_variables))

使用鞋子数据集训练 BicycleGAN，以下图像是 BicycleGAN 训练结果的展示示例。第一张图片是线稿，第二个图片是线稿对应的真实图像，右边的四个图片是生成的：

可以看到，由同一线稿生成的不同图片间的差异主要是颜色。
