flowable的监听器顺序

监听器

flowable的监听器分两种：

• 执行监听器：3种，start，take，end
• 任务监听器：4种，assignment，create，complete，delete

对于执行监听器：

• 节点只会触发两种：start，end
• 连线会触发三种：start，take，end

测试

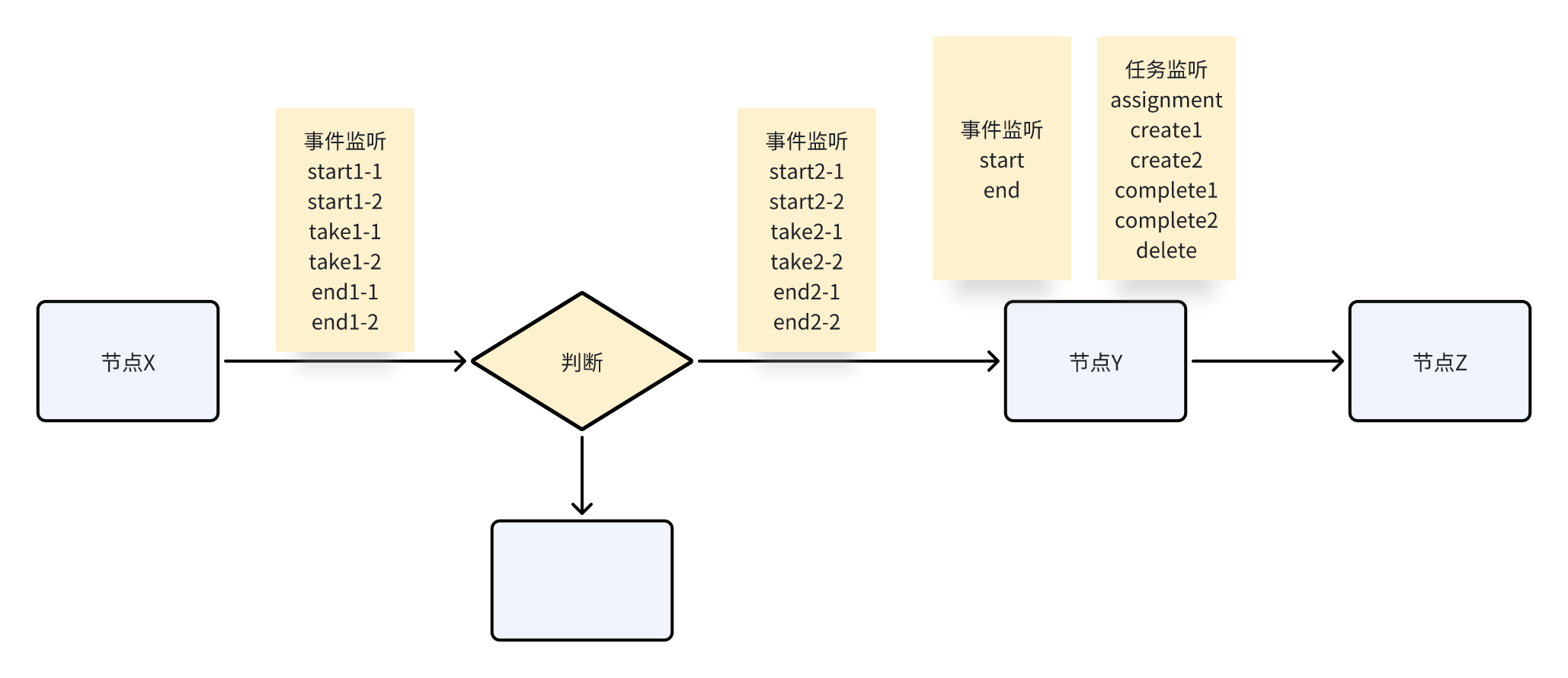

如图，一个工作流上有X、Y、Z三个节点，节点X经判断条件流向节点Y。现在：

• 节点X-判断的连线：添加3种事件监听器：start、take、end，每种事件监听器各2个。
• 判断-节点Y的连线：添加3种事件监听器：start、take、end，每种事件监听器各2个。
• 节点Y：
  • 添加2种事件监听器：startA、startB
  • 添加4种任务监听器：assignment、create、complete、delete，其中create和complete各2个。

同类监听器的添加顺序与数字顺序相同，例如create1先添加，create2后添加。
运行流程，得到运行的先后顺序：

• 节点X-判断的连线：
  • start1-1
  • start1-2
  • take1-1
  • take1-2
  • end1-1
  • end1-2
• 判断-节点Y的连线：
  • start2-1
  • start2-2
  • take2-1
  • take2-2
  • end2-1
  • end2-2
• 节点Y：
  • start
  • assignment
  • create1
  • create2
  • complete1
  • complete2
  • delete
  • end

当X节点完成，此时流程流向Y节点，但Y节点尚未审批，那么这个过程会依次触发：

• 节点X-判断的连线：start、take、end
• 判断-节点Y的连线：start、take、end
• 节点Y：start、assignment、create1、create2

当Y节点审批完成，那么会依次触发：

• 节点Y：complete1、complete2、delete、end

结论

根据测试，可得出以下结论：

• 节点和连线的监听器是按其流程顺序触发的，前面的节点/连线的所有监听器完成，后面的节点/连线的监听器才会触发。
• 每段连线都是独立的，会按先后顺序触发监听器。
• 对于一个节点，其监听器的触发顺序是：
  • 执行监听器start
  • 任务监听器assignment，create
  • （用户审批操作）
  • 任务监听器complete，delete
  • 执行监听器end
• 任务监听器assignment 是在 任务监听器create之前触发的。
• 审批完成会删除Task，因此正常流程下delete是会触发的。
• 任务监听器的delete在执行监听器的end之前触发，因此在执行监听器end中是无法通过上下文变量（参数）获取Task对象的。

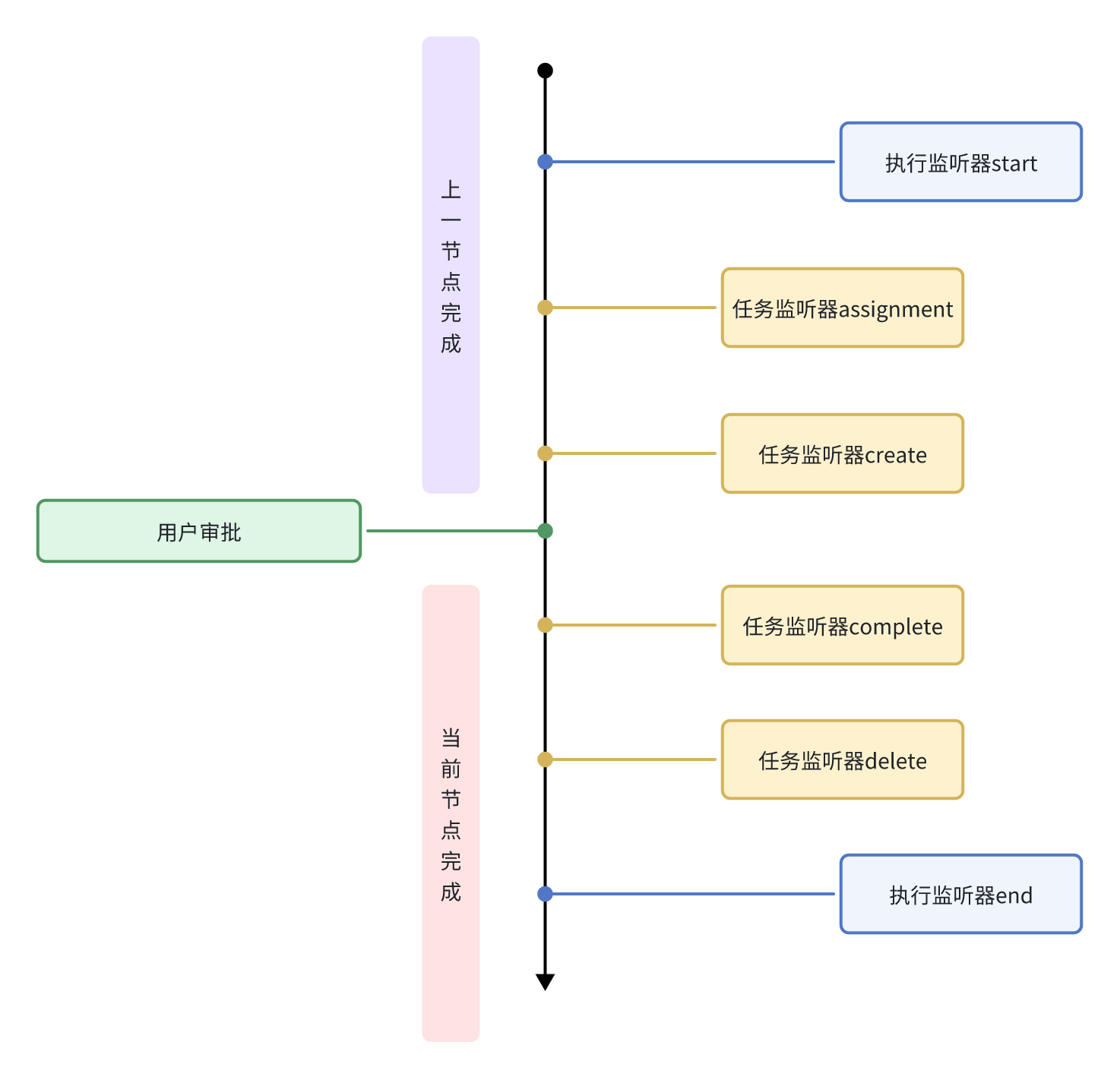

节点的监听器执行顺序如下：

注意

若要在同一个节点下添加多个相同事件，例如添加complete1、complete2，虽然这些事件会按添加顺序触发，但需要考虑事件内部是否有异步操作。若是，则无法确保异步操作也是按顺序执行的。
由于create和complete中间有一步用户审批的人工操作，因此先触发的放到事件create中，后触发的放到事件complete中通常能保证执行顺序。
如果明确异步操作耗时不高，也可以将先触发的放到事件complete中，后触发的放到事件end中。
