[硬件电路-320]：模拟电路与数字电路，两者均使用晶体管（如BJT、MOSFET），但模拟电路利用其线性区，数字电路利用其开关特性。
模拟电路和数字电路虽然都使用晶体管（如BJT、MOSFET），但两者对晶体管工作区域的利用方式截然不同，这种差异直接决定了它们的信号处理方式和应用场景。以下是具体分析：

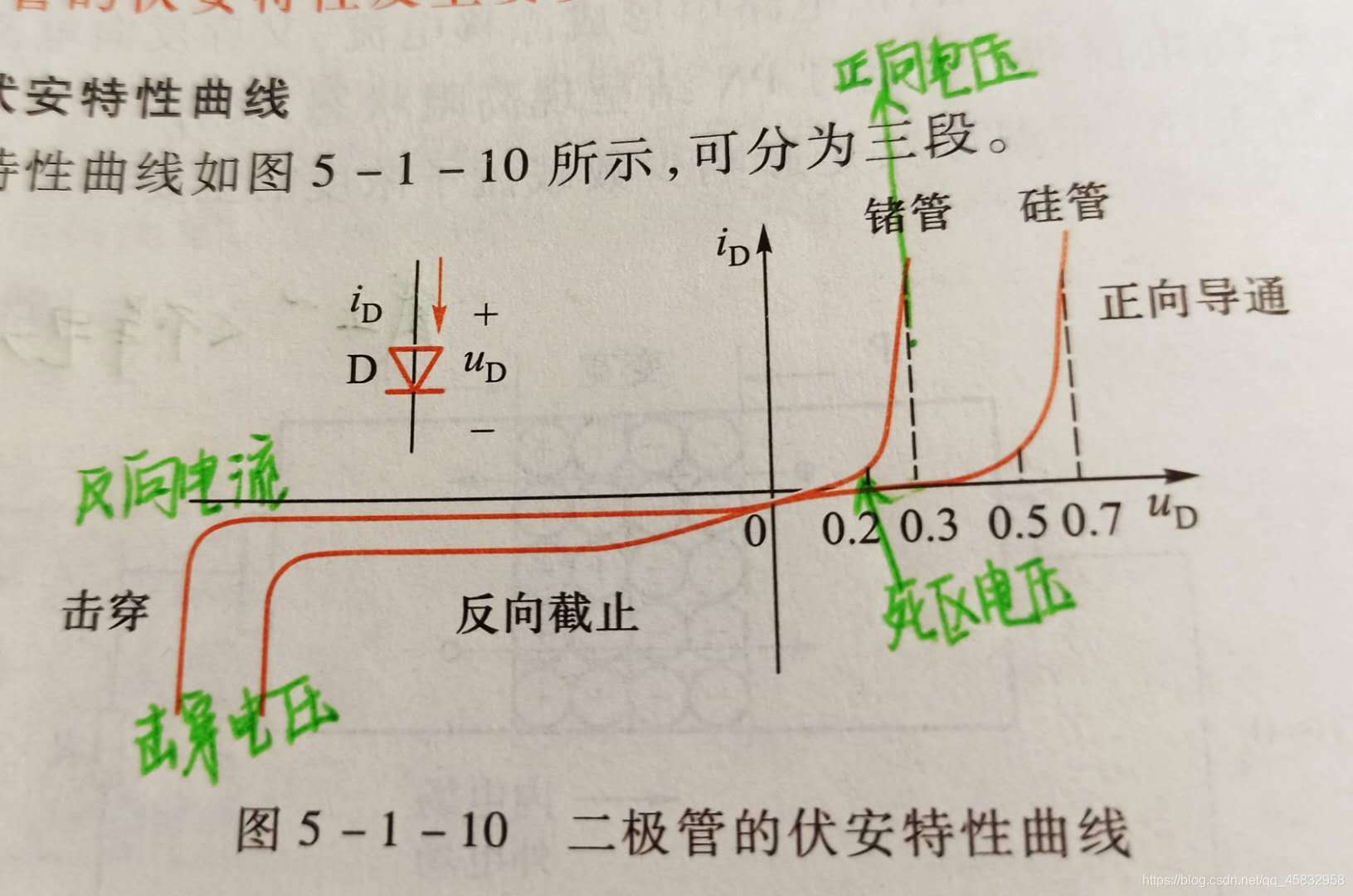

一、晶体管工作区域的基础
晶体管（以BJT为例）有三个核心工作区域：
- 截止区：基极电流极小，集电极-发射极间近似断路（高阻态）。
- 线性区（放大区）：基极电流控制集电极电流，输出信号与输入信号成线性比例关系。
- 饱和区：基极电流足够大时，集电极-发射极间电压接近零（近似短路，低阻态）。
MOSFET的工作区域类似，但控制方式为电压控制（栅极电压调节沟道电导）：
- 截止区：栅极电压低于阈值，无导电沟道。
- 线性区（饱和区¹）：栅极电压控制漏极电流，输出与输入呈平方律关系（BJT为指数关系）。
- 饱和区（恒流区²）：漏极电压足够高时，电流趋于恒定（数字电路中用于开关状态）。
注：MOSFET的命名存在混淆，部分文献将“线性区”称为“饱和区”，反之亦然。本文采用以下定义：
- 线性区：MOSFET作为压控电阻使用（模拟电路）。
- 饱和区：MOSFET作为恒流源或开关使用（数字电路）。
二、模拟电路：利用晶体管的线性区
1. 核心目的
实现信号的线性放大、滤波、积分/微分等操作，要求输出信号与输入信号保持严格的比例关系。
2. 典型应用
- 运算放大器：通过BJT或MOSFET的线性区实现差分输入、高增益放大（如LM741中的差分对管）。
- 模拟滤波器：利用MOSFET的线性区作为可变电阻，构建RC有源滤波器（如Sallen-Key拓扑）。
- 振荡器：通过BJT的线性区提供正反馈，维持持续振荡（如Colpitts振荡器）。
3. 设计挑战
- 线性度优化：需通过负反馈、偏置电路设计（如BJT的恒流源偏置）减少失真。
- 噪声抑制：线性区对热噪声、1/f噪声敏感，需采用低噪声器件（如JFET）或屏蔽技术。
- 温漂补偿：晶体管参数随温度变化，需设计补偿电路（如带隙基准源）。
4. 示例电路
BJT共射放大器：
基极偏置在Q点（线性区中点），输入交流信号叠加在直流偏置上，输出信号为输入信号的放大版本（增益由集电极电阻和发射极电阻决定）。MOSFET源极跟随器：
栅极电压控制源极电压，利用线性区实现电压缓冲（输入阻抗高、输出阻抗低）。
三、数字电路：利用晶体管的开关特性
1. 核心目的
实现信号的逻辑判断、存储、时序控制，要求晶体管在两种稳定状态（开/关）间快速切换。
2. 典型应用
- 逻辑门：通过BJT或MOSFET的饱和/截止区实现与、或、非等逻辑功能（如CMOS反相器中，PMOS和NMOS交替导通）。
- 存储器：利用触发器（如D触发器）中的晶体管开关状态存储数据（高电平=1，低电平=0）。
- 微处理器：通过晶体管开关组合实现算术逻辑单元（ALU）、寄存器堆等复杂功能。
3. 设计挑战
- 开关速度优化：减少晶体管从截止到饱和的过渡时间（如缩短存储时间）。
- 功耗控制：开关瞬间产生动态功耗（CV²f），需采用低电压工艺（如28nm以下）或电源门控技术。
- 噪声容限：确保逻辑电平在噪声干扰下仍能被正确识别（如TTL电平的0.8V/2.4V阈值）。
4. 示例电路
CMOS反相器：
输入高电平时，NMOS导通、PMOS截止，输出低电平；输入低电平时，PMOS导通、NMOS截止，输出高电平。晶体管始终工作在饱和/截止区，无线性区消耗功率。BJT TTL与非门：
多发射极BJT作为输入级，当任一输入为低电平时，输出级推挽电路导通，输出高电平；所有输入为高电平时，输出低电平。晶体管在饱和/截止区切换。
四、关键差异总结
| 特性 | 模拟电路（线性区） | 数字电路（开关特性） |
|---|---|---|
| 信号类型 | 连续信号（幅度和时间均连续） | 离散信号（高/低电平表示0/1） |
| 功耗来源 | 静态功耗（线性区电流持续流动） | 动态功耗（开关瞬间充放电） |
| 速度限制 | 受带宽（如运放的GBW）和建立时间约束 | 受晶体管开关速度和时钟频率约束 |
| 设计复杂度 | 需精细调整偏置、补偿电路 | 依赖标准化逻辑单元和时序约束 |
| 抗干扰能力 | 弱（噪声直接叠加到信号上） | 强（通过阈值判断恢复信号） |
五、混合信号系统中的协同
现代电子系统通常结合模拟和数字电路，例如：
- ADC/DAC：模拟信号通过采样保持电路（模拟）转换为数字码流（数字），或反向转换。
- 电源管理：数字控制器（如PWM模块）调节模拟开关管（如MOSFET）的占空比，实现稳压。
- 射频前端：模拟低噪声放大器（LNA）处理天线信号，数字基带芯片进行解调。
关键挑战：数字部分的开关噪声可能通过电源/地耦合干扰模拟电路，需采用隔离技术（如星型接地、磁珠滤波）。
