如何透过批次模拟加速3D模型建立



在HFSS建立3D模型时，可以明显感觉得出来当模型数量越多时，执行速度会越来越慢。举例来说，利用双回圈的python代码产生20x20的圆柱阵列(如图一)花了约74秒的时间。更复杂的结构十多分钟跑不掉。有没有方法可以加速3D模型的产生？其实是有的，透过在命令行执行脚本，由于不需要打开AEDT视窗，省去了模型渲染的时间，时间大幅缩短到0.8秒，快了足足有92倍之多。以下是程式码：

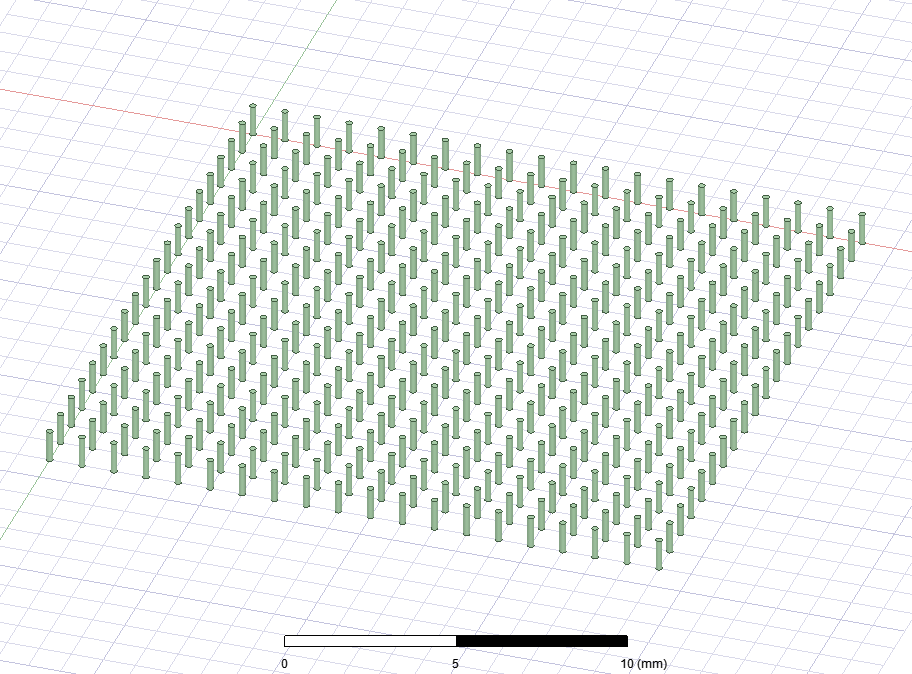

(图一) 20x20 圆柱阵列



run.bat

SET PATH=%PATH%;C:\Program Files\AnsysEM\AnsysEM20 .2 \Win64
ansysedt.exe -features=beta -ng -RunScriptAndExit .\createCylinder.py
