QML 多路 RTSP 视频流实时预览实现

news 2025/9/23 7:36:27

QML 多路 RTSP 视频流实时预览实现

- 一、功能介绍
- 二、实现原理
- 三、效果
- 四、环境搭建
- - 1. 安装Qt开发环境
  - 2. 安装Visual Studio 2022（可选但推荐）
  - 3. 获取FFmpeg库
- 五、工程代码
- - 1. 项目配置文件（.pro）
  - 2. 主程序（main.cpp）
  - 3. QML界面（main.qml）
- 六、常见问题与调试
- - 1. 视频无法播放
  - 2. 视频卡顿或延迟
  - 3. 内存泄漏
  - 4. 界面布局问题
- 七、应用场景扩展

一、功能介绍

本文讲解如何在 QML 界面中同时播放多路 RTSP 实时视频流。RTSP（Real Time Streaming Protocol）是广泛应用于监控摄像头、流媒体服务器等场景的实时流传输协议。通过本方案，您可以实现类似于多画面监控系统的功能，同时显示多个摄像头的实时画面。

应用场景：

安防监控系统
车载多摄像头系统
工业自动化监控
智能家居可视化

二、实现原理

在深入代码之前，我们先了解几个关键概念：

QML：Qt Meta-Object Language，是一种声明式语言，用于构建流畅交互的用户界面
RTSP：实时流传输协议，用于控制实时多媒体数据流
QAVPlayer：基于FFmpeg的多媒体播放器组件，支持RTSP等多种流媒体协议
视频渲染流程：RTSP流 → QAVPlayer解码 → QVideoFrame → QVideoSink → QML VideoOutput

多路视频的实现关键在于为每个视频流创建独立的播放器实例，并将其绑定到不同的QML VideoOutput元素上。

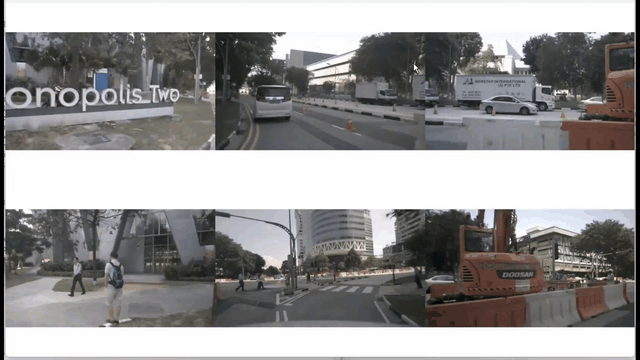

三、效果

请添加图片描述

四、环境搭建

1. 安装Qt开发环境

Qt是一个跨平台的C++应用程序开发框架，包含了开发GUI程序所需的一切功能。

# 下载Qt6.9.2在线安装程序（Windows版）
wget https://mirrors.tuna.tsinghua.edu.cn/qt/official_releases/online_installers/qt-online-installer-windows-x64-online.exe# 使用国内镜像源加速下载（中国用户推荐）
.\qt-online-installer-windows-x64-online.exe --mirror https://mirrors.ustc.edu.cn/qtproject

安装注意事项：

本文使用的是Qt6.9.2
安装时勾选"Qt Multimedia"和"Qt Quick"组件
建议同时安装MSVC编译器组件

2. 安装Visual Studio 2022（可选但推荐）

Qt可以与多种编译器配合使用，在Windows平台上，MSVC编译器通常能提供最佳性能。

# 下载VS202社区版（免费使用）
https://download.visualstudio.microsoft.com/download/pr/63fee7e3-bede-41ad-97a2-97b8b9f535d1/26d25ab6417a061f392e4a679d5662abc348423a52febcad809e4075e38852e8/vs_Community.exe

3. 获取FFmpeg库

QAVPlayer依赖于FFmpeg库处理视频编解码。您需要：

访问 FFmpeg官网下载最新版本
或使用文末提供的完整工程中的预编译版本

五、工程代码

1. 项目配置文件（.pro）

.pro文件是Qt项目的核心配置文件，定义了项目需要的模块和依赖关系。

QT += quick
CONFIG += c++11
QT += quickcontrols2 multimedia
QT += multimediaquick-privateSOURCES += main.cppRESOURCES += qml.qrc# 指定FFmpeg头文件和库路径（根据实际路径修改）
QMAKE_INCDIR+=ffmpeg-7.1.1-full_build-shared/include
QMAKE_LIBDIR+=ffmpeg-7.1.1-full_build-shared/libQML_IMPORT_PATH =# 引入QtAVPlayer模块
DEFINES += "QT_AVPLAYER_MULTIMEDIA"
INCLUDEPATH += .
include(QtAVPlayer/QtAVPlayer.pri)QML_DESIGNER_IMPORT_PATH =qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += targetHEADERS +=

2. 主程序（main.cpp）

主程序负责初始化应用程序和连接视频流与QML界面。

#include <QGuiApplication>
#include <QQmlApplicationEngine>
#include <QDebug>
#include <QtAVPlayer/qavplayer.h>
#include <QtAVPlayer/qavvideoframe.h>
#include <QtAVPlayer/qavaudiooutput.h>
#include <QtAVPlayer/qavmuxer.h>
#include <QtAVPlayer/qaviodevice.h>
#include <QVideoSink>
#include <QtMultimediaQuick/private/qquickvideooutput_p.h>
#include <QtQuick/QQuickView>
#include <QtQml/QQmlEngine>
#include
