2025华为杯 C题围岩裂隙精准识别与三维模型重构保姆级教程思路分析【国奖版】
2025华为杯研赛C题保姆级教程思路分析
C题题目：围岩裂隙精准识别与三维模型重构
1 总体分析
1.1 问题背景：

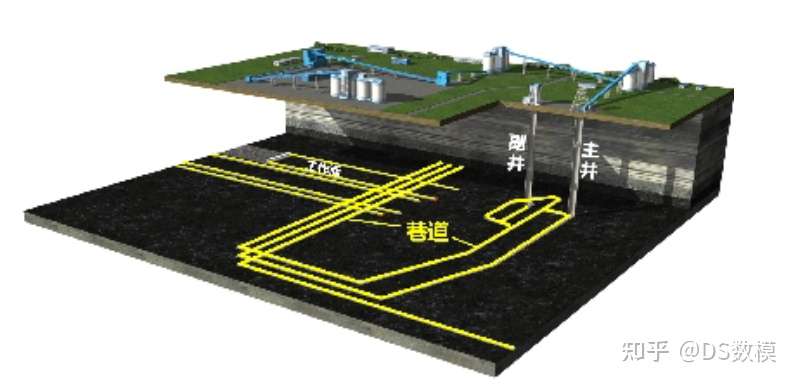

煤炭是我国的主要能源，国家高度重视煤矿安全、高效和智能化开采。井工煤矿开采涉及复杂的地下工程系统，其中巷道作为关键通道，承担通风、运输等功能。然而，巷道围岩内部的裂隙网络肉眼难见，如果探测不清或不及时控制，极易引发冒顶、突水、瓦斯突出等安全事故，严重威胁生命财产安全。传统探测方法如岩芯取样耗时耗力，而钻孔成像技术通过利用锚杆支护钻孔进行高精度扫描，实现了岩层内部结构的可视化数据采集，为裂隙识别提供了高效手段。

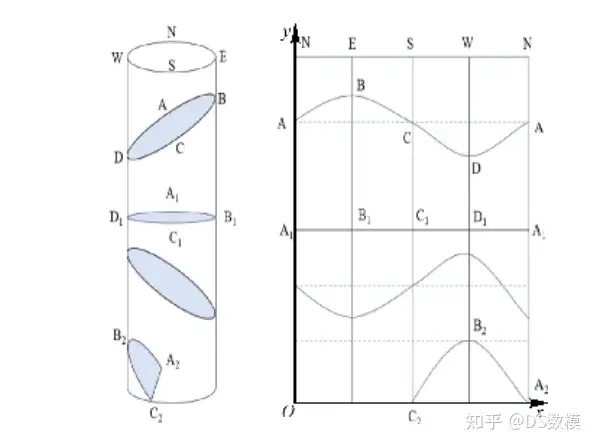

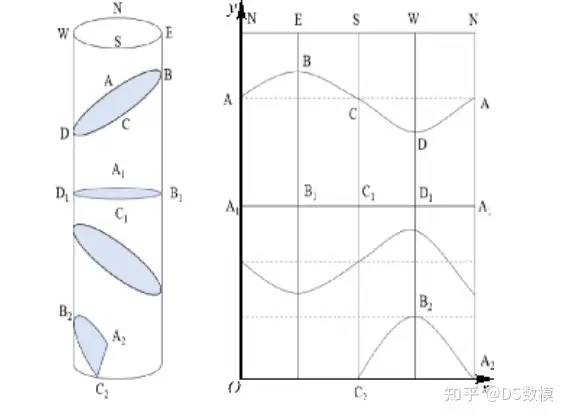

钻孔成像技术的核心是通过探头（如高清摄像头）对孔壁进行360°全景扫描，生成展开图。在展开图中，裂隙通常表现为“正弦状”曲线，这是由于平面裂隙与钻孔中轴线斜交时在柱坐标系下的投影结果。但图像中也存在多种干扰因素，如岩石天然纹理、钻头钻进痕迹、泥浆污染等，这些干扰与真实裂隙特征相似，增加了识别难度。
1.2 问题设定：
本题目共包含四个子问题，逐步从裂隙识别过渡到三维重构：
问题1：聚焦于钻孔成像展开图中裂隙像素的自动识别，需处理干扰因素并输出二值化图像。
问题2：针对“正弦状”裂隙进行定量分析，通过数学模型提取振幅、周期等参数。
问题3：处理复杂裂隙，计算粗糙度指数（JRC），并讨论采样方法对结果的影响。
问题4：整合多钻孔数据，进行裂隙连通性分析和三维重构，并提出补充钻孔建议。
1.3 核心要点：
数据理解与预处理：
所有钻孔直径均为30mm（周长约94.25mm），图像坐标系以横轴表示周向距离（0~94.25mm），纵轴表示轴向深度。附件1、2、3的图像分辨率为244x1350像素，DPI为65.73；附件4分辨率为864x9167像素，DPI为232.85。预处理时需注意光照校正、噪声去除（如泥浆条纹的定向滤波），以确保数据质量。
干扰因素处理：岩石纹理、钻进痕迹和泥浆污染（如图5所示）可能 mimic 裂隙特征，需在模型中集成抗干扰机制，例如使用图像增强技术或机器学习分类器区分真假裂隙。
模型构建要点：
问题1：需设计像素级分类模型（如U-Net语义分割），输出二值图像（裂隙黑色，其他白色）。重点处理附件1中的图1-1、1-2、1-3，并提交所有结果附件。
问题2：采用曲线拟合算法（如最小二乘法或Hough变换）对正弦曲线进行参数提取，结果以表格形式呈现。
问题3：JRC计算需离散化裂隙轮廓线，注意采样密度（N值）对结果的影响，并探讨更优的采样方法（如基于曲率的自适应采样）。
问题4：利用空间坐标系（右手直角坐标系，x轴正南、y轴正东、z轴向上）进行多钻孔数据融合，评估连通概率时需考虑裂隙几何特征和JRC值。
另外，模型需兼顾准确性和效率，以支持实时处理需求。
在问题4中，补充钻孔位置建议应基于不确定性分析，优先考虑资源限制和工程可行性。
2 问题分析与解题思路
2.1 问题一思路

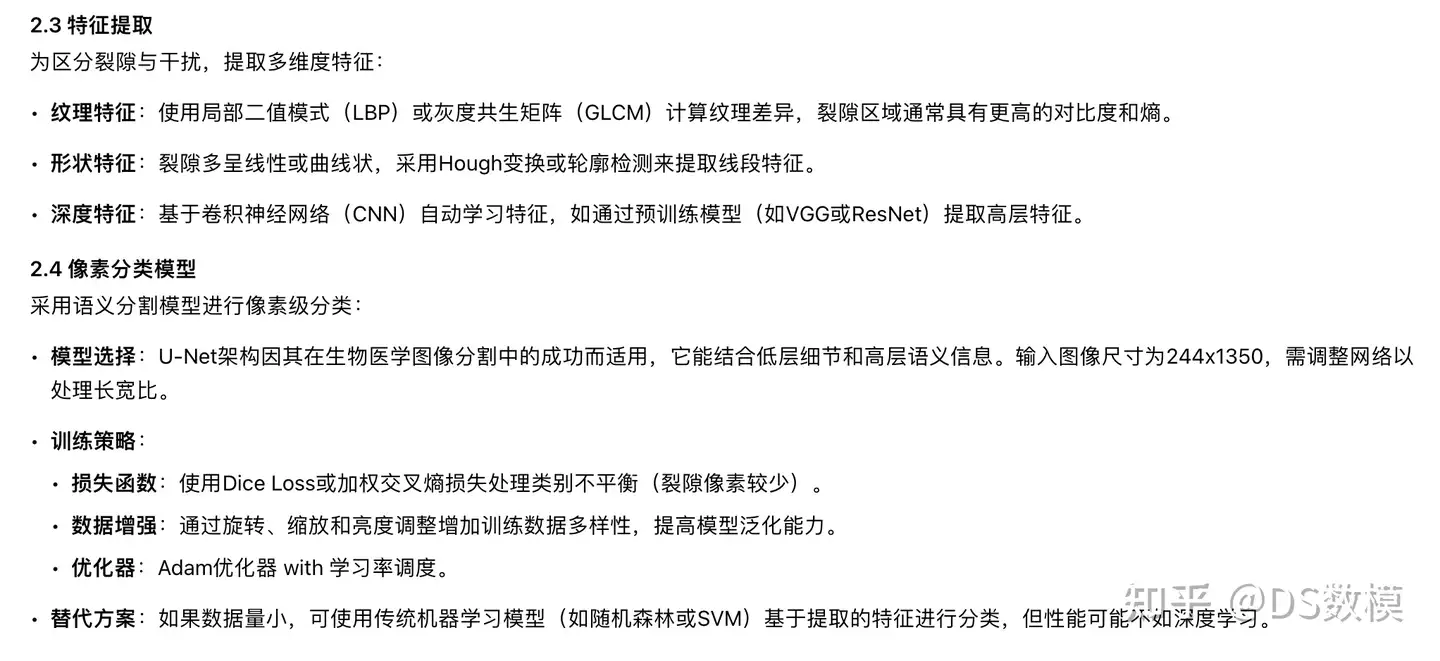

问题一：基于像素分类的裂隙智能识别详细建模过程
问题一的目标是实现对钻孔成像展开图中裂隙像素的自动识别，并生成二值化图像（裂隙像素黑色，其他白色）。由于图像中存在岩石纹理、钻进痕迹、泥浆污染等干扰因素，建模过程需集成图像预处理、特征提取、像素分类和后处理优化。整体流程包括数据准备、预处理、模型训练/推理和结果生成，强调抗干扰能力和准确性。
详细建模步骤
算法推荐：
预处理算法：
- CLAHE：用于光照校正，OpenCV中的cv2.createCLAHE()。
- Gabor滤波器：用于检测竖直条纹，参数设置方向为90度。
- 非局部均值去噪：OpenCV中的cv2.fastNlMeansDenoising()。
分类模型算法：
- U-Net：使用PyTorch或TensorFlow实现，输入尺寸调整为244x1350或分块处理。
- 替代方案：DeepLabv3+或PSPNet for 更复杂的场景。

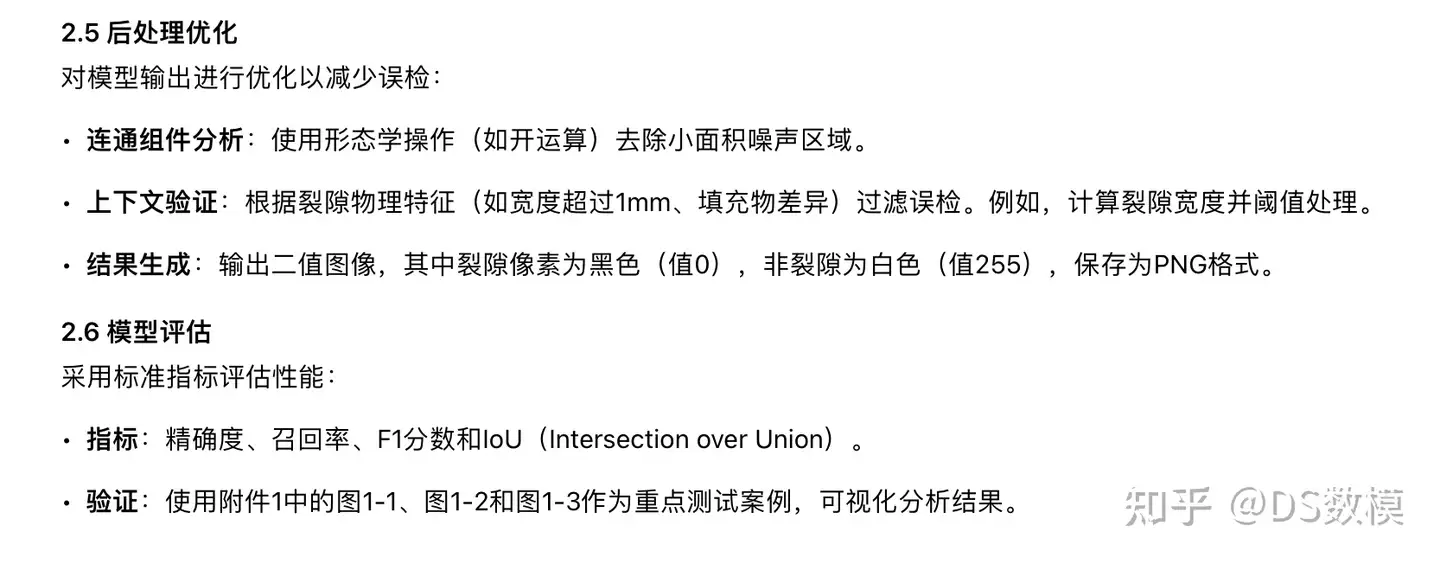

后处理算法：
- 形态学操作：OpenCV中的cv2.morphologyEx()。
- 连通组件分析：OpenCV中的cv2.connectedComponentsWithStats()。
建议大家使用matlab/ python进行求解。今晚将会更新具体的解体代码和结果图表，大家敬请期待。
2-4问后续更新
其他要点注意：
- 计算效率：图像尺寸较大，需优化算法速度，如使用GPU加速深度学习推理。
- 泛化能力：模型应在不同干扰场景下测试，确保鲁棒性。
