面阵vs线阵工业相机的触发方式有什么不同?

在这里插入图片描述

面阵vs线阵工业相机的触发方式有什么不同?

  • 🎯工业相机触发方式:面阵vs线阵
    • 🎯一、先搞懂:什么是工业相机触发方式?——不是“按快门”那么简单
    • 🎯 二、面阵相机触发方式:“一次拍全幅”,重点在“时机同步”
      • 🚀1. 连续触发(Continuous Trigger):“不停拍,总有一张能用”
      • 🚀2. 外部触发(External Trigger):“外部给信号,才拍照”
      • 🚀3. 软件触发(Software Trigger):“电脑指令控制,灵活调整”
      • 🚀4. 触发延迟(Trigger Delay):“收到信号,延迟一会儿再拍”
    • 🎯三、线阵相机触发方式:“逐行拼全景”,重点在“行同步”
      • ⚡1. 外部编码器触发(Encoder Trigger):“跟着传送带节奏拍”
      • ⚡2. 行频触发(Line Rate Trigger):“固定节奏拍,适合匀速场景”
      • ⚡3. 帧触发(Frame Trigger):“先触发帧,再逐行拍”
    • 🎯四、面阵vs线阵触发方式:核心差异对比表
    • 🎯五、选型3步法:选对面阵/线阵触发,不踩坑
      • 💥第一步:按“目标形态”定相机类型,再定触发方向
      • 💥第二步:按“流水线速度”选具体触发方式
      • 💥第三步:避坑!3个最易犯的错误
    • 🎯六、总结:触发选型口诀+互动答疑
      • 选型口诀

🎯工业相机触发方式:面阵vs线阵

在工业视觉流水线中,很多工程师会遇到这样的问题:面阵相机拍高速传输的零件时,要么漏拍要么图像模糊;线阵相机扫长条状极片时,画面出现断层或拉伸变形。其实问题不在相机分辨率或帧率,而在“触发方式”没选对——触发方式相当于相机的“拍照指令开关”,决定了“何时按下快门”,直接关联检测效率与精度。今天我们拆解面阵与线阵相机的核心触发方式,讲清两者差异、适用场景与选型逻辑,帮你避开“触发错导致全流程返工”的坑。

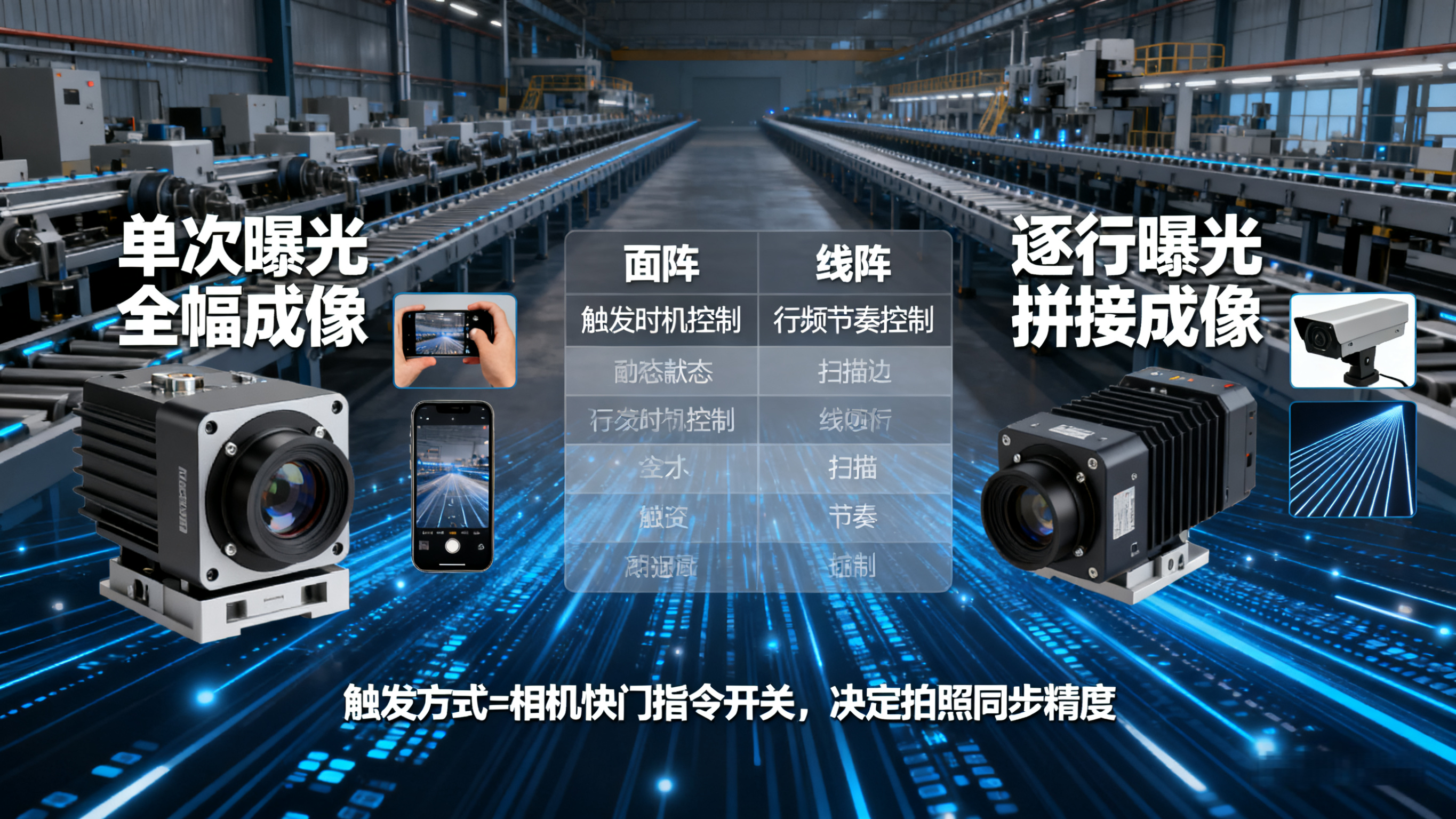

🎯一、先搞懂:什么是工业相机触发方式?——不是“按快门”那么简单

工业相机的触发方式,本质是控制相机曝光时刻的指令机制,核心目的是让“相机拍照时机”与“流水线动作/目标位置”精准同步。和消费级相机“想拍就拍”不同,工业场景中:

  • 若相机提前拍照,目标还没进入视野,拍不到;
  • 若滞后拍照,目标已离开视野,同样漏拍;
  • 若触发频率与目标移动速度不匹配,线阵相机会出现图像拉伸,面阵相机会模糊。

触发方式的核心分类,需结合相机类型(面阵/线阵)——两者成像原理不同(面阵“一次拍全幅”,线阵“逐行拼全景”),触发逻辑也完全不同。

🎯 二、面阵相机触发方式:“一次拍全幅”,重点在“时机同步”

面阵相机通过“单次曝光捕捉完整二维图像”(类似手机拍照),适合检测静态物体或低速移动的面状目标(如PCB板、塑料零件),核心触发方式围绕“何时启动单次曝光”设计,常见4种类型:

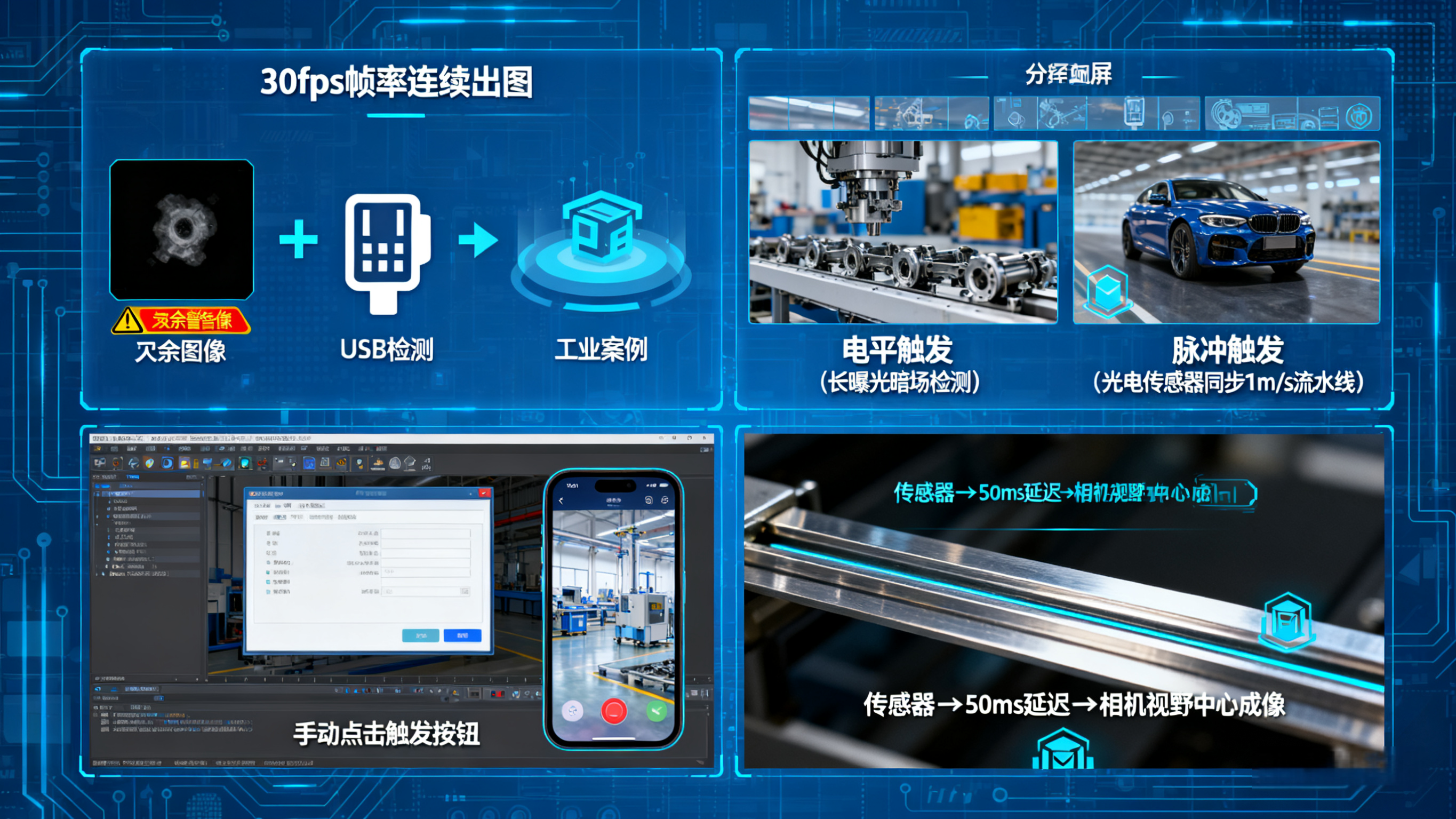

🚀1. 连续触发(Continuous Trigger):“不停拍,总有一张能用”

  • 原理:相机上电后按固定帧率持续曝光(如30fps就每秒拍30张),无需外部指令,图像连续输出;
  • 适用场景
    • 静态目标检测(如零件离线抽检,目标固定不动,连续拍可选最清晰的图);
    • 低速流水线(如物流包裹分拣,包裹移动速度≤0.5m/s,连续拍不会漏拍);
  • 优点:无需额外触发设备,操作简单;
  • 缺点:高速场景下图像模糊(目标移动快,曝光时位移大),且冗余图像多(90%可能没用),占用存储与算力;
  • 工业案例:电子厂离线检测USB接口外观,零件放在载物台上不动,用连续触发拍5张图,算法选最清晰的1张分析缺陷。

🚀2. 外部触发(External Trigger):“外部给信号,才拍照”

  • 原理:相机等待外部设备(如传感器、PLC、编码器)发送的“触发信号”(电平信号或脉冲信号),收到信号后立即曝光;
  • 分类与场景
    信号类型触发逻辑适用场景
    电平触发外部信号保持高电平(如20ms)期间,相机持续曝光需长曝光的场景(如暗场检测,需100ms曝光时间)
    脉冲触发外部发送一个短脉冲(如10μs),相机触发一次曝光高速流水线同步(如电池零件传输速度1m/s,传感器检测到零件就发脉冲)
  • 优点:完全同步流水线动作,无冗余图像,适合高速场景;
  • 缺点:需额外搭配触发设备(如光电传感器),需调试信号延迟;
  • 工业案例:汽车零部件流水线,零件随传送带移动,光电传感器检测到零件边缘时,给相机发脉冲信号,相机立即拍照,刚好捕捉零件完整图像。

🚀3. 软件触发(Software Trigger):“电脑指令控制,灵活调整”

  • 原理:通过视觉软件(如Halcon、VisionPro)发送指令触发相机曝光,无需硬件信号;
  • 适用场景
    • 静态批量检测(如实验室样品检测,手动控制软件拍图);
    • 多相机协同(软件统一给3台相机发指令,同步拍不同角度的零件图像);
  • 优点:无需硬件接线,触发时机可通过软件灵活调整(如延迟100ms拍);
  • 缺点:软件指令有延迟(约10-50ms),不适合超高速流水线(>2m/s);
  • 工业案例:手机屏幕实验室检测,工程师在软件上点击“触发”,相机拍屏幕像素坏点,拍完一张调整屏幕位置,再点触发拍下一张。

🚀4. 触发延迟(Trigger Delay):“收到信号,延迟一会儿再拍”

  • 原理:相机收到外部触发信号后,不立即曝光,而是延迟设定时间(如50ms)再曝光,用于调整“拍照位置”;
  • 适用场景
    • 传感器安装位置与相机视野有偏差(如传感器在相机前方10cm,零件从传感器到相机需50ms,延迟50ms拍刚好在视野中心);
    • 多相机拍同一目标不同位置(如1号相机延迟0ms拍头部,2号相机延迟30ms拍中部);
  • 工业案例:长条形金属零件流水线,光电传感器在相机前方8cm,零件移动速度0.8m/s(通过8cm需100ms),相机设100ms触发延迟,收到信号100ms后拍,零件刚好完全进入相机视野。

在这里插入图片描述

🎯三、线阵相机触发方式:“逐行拼全景”,重点在“行同步”

线阵相机通过“逐行曝光、拼接成二维图像”(类似扫描仪扫纸),适合检测高速移动的长条状目标(如电池极片、薄膜、钢板),核心触发方式围绕“控制每行曝光的节奏”设计,避免图像拉伸或断层,常见3种类型:

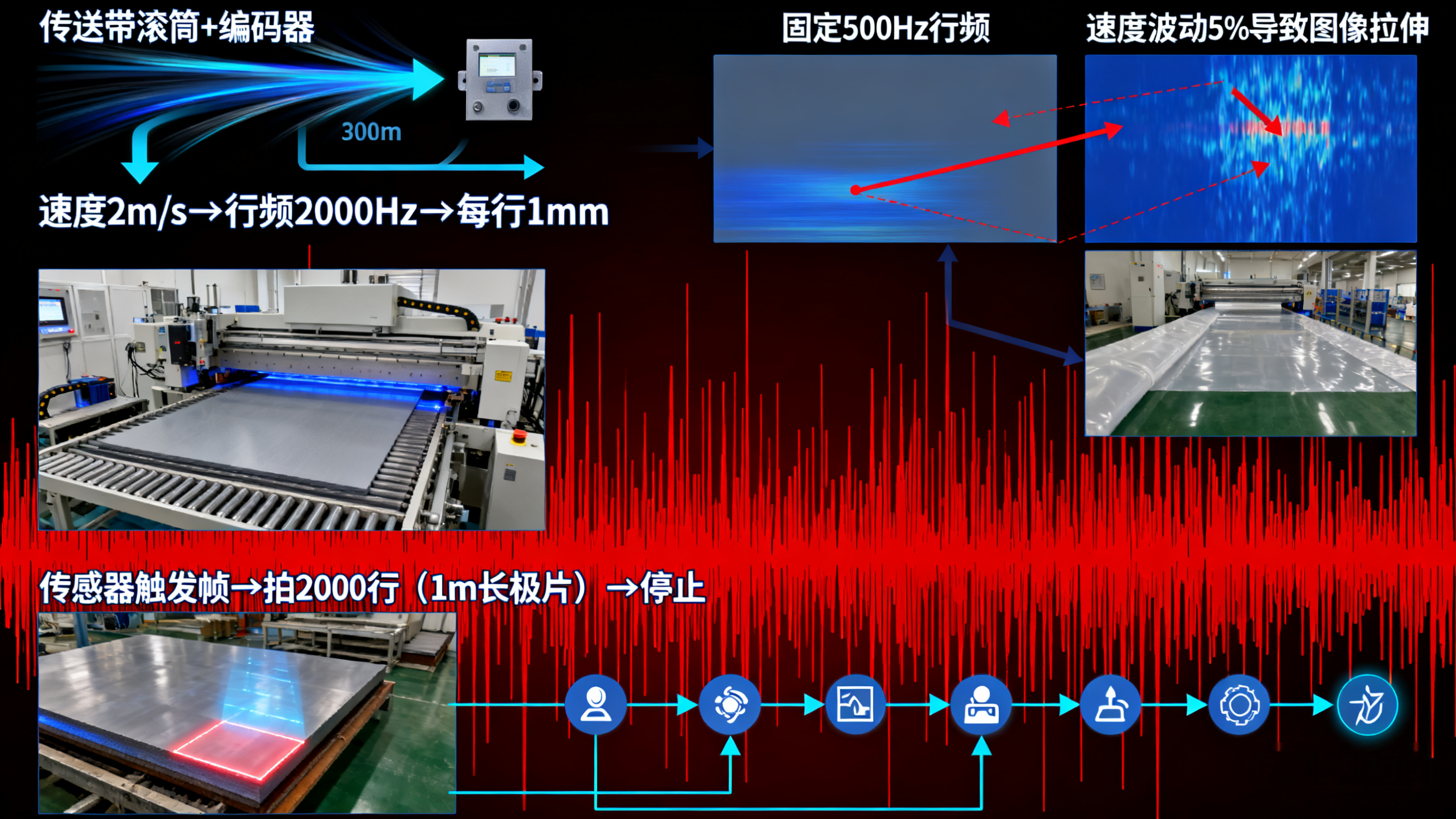

⚡1. 外部编码器触发(Encoder Trigger):“跟着传送带节奏拍”

  • 原理:通过编码器(安装在传送带滚筒上)实时采集传送带速度,相机根据速度调整“行频”(每秒曝光的行数),确保每行图像的物理长度一致;
  • 核心逻辑:线阵相机每行曝光对应“传送带移动的固定距离”(如行频1000Hz,传送带速度1m/s,每行对应1mm,拼接后图像无拉伸);
  • 适用场景:高速长条目标检测(如电池极片传输速度3m/s,需扫完整片1m长的极片);
  • 优点:完全匹配传送带速度,图像无拉伸,精度高;
  • 缺点:需安装编码器,调试行频与速度的匹配关系;
  • 工业案例:锂电池极片生产线,极片随传送带高速移动,编码器测传送带速度为2m/s,相机设行频2000Hz(每行对应1mm),逐行曝光拼接成1m×0.2m的极片图像,检测涂层漏涂缺陷。

⚡2. 行频触发(Line Rate Trigger):“固定节奏拍,适合匀速场景”

  • 原理:相机按固定行频(如500Hz)逐行曝光,无需外部速度信号,适合传送带速度绝对匀速的场景;
  • 适用场景:低速匀速流水线(如塑料薄膜传输速度0.5m/s,行频500Hz对应每行1mm,速度波动≤5%);
  • 优点:无需编码器,操作简单;
  • 缺点:传送带速度波动超5%会导致图像拉伸(如速度变快到0.6m/s,每行实际对应1.2mm,图像变长);
  • 工业案例:包装用塑料薄膜检测,薄膜匀速传输,行频300Hz,拼接成连续的薄膜图像,检测表面划痕。

⚡3. 帧触发(Frame Trigger):“先触发帧,再逐行拍”

  • 原理:外部信号(如传感器)触发“帧启动”,相机开始按设定行频逐行曝光,直到采集完设定行数(构成一帧图像)后停止;
  • 适用场景:固定长度的长条目标检测(如钢板切割后,每段长2m,传感器检测到钢板开头触发帧,拍2000行(每行1mm)后停止);
  • 优点:精准控制单帧图像长度,避免冗余数据;
  • 缺点:需提前设定行数,不适合连续无限长目标(如卷状薄膜);
  • 工业案例:钢板裁剪后检测,每块钢板长1.5m,传感器检测到钢板前端时触发帧,相机按行频1000Hz拍1500行(对应1.5m),刚好覆盖整块钢板,检测表面凹陷。

在这里插入图片描述

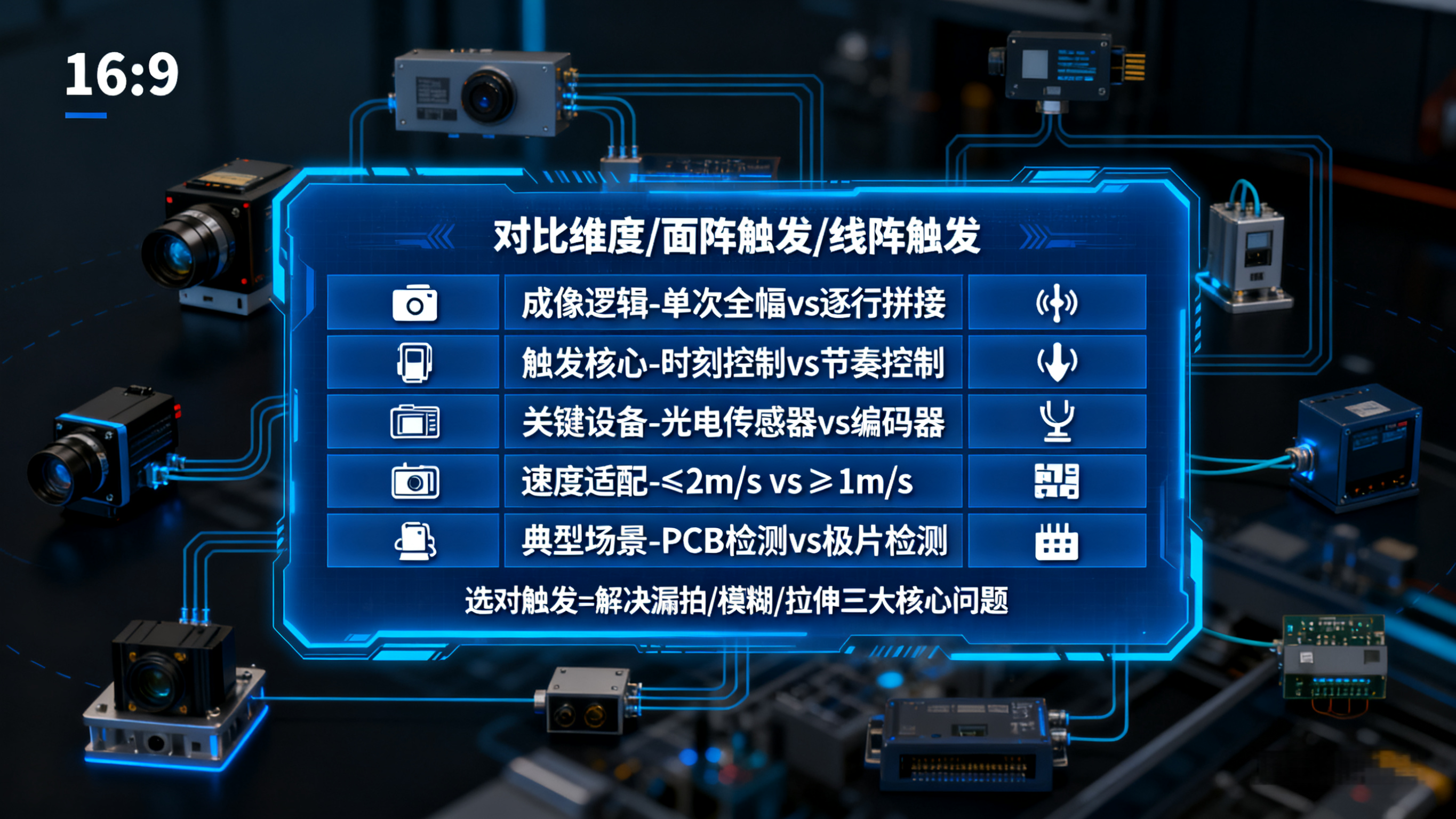

🎯四、面阵vs线阵触发方式:核心差异对比表

对比维度面阵相机触发线阵相机触发
成像逻辑单次曝光拍全幅,二维图像直接输出逐行曝光拼全幅,需行同步避免拉伸
触发核心控制“单次曝光时刻”,匹配目标位置控制“逐行曝光节奏”,匹配传送带速度
关键设备光电传感器、PLC(外部触发)编码器(速度同步)
适用目标面状、静态或低速移动目标长条状、高速移动目标
速度适配适合≤2m/s流水线适合≥1m/s高速流水线(最高可达10m/s)
常见问题触发延迟导致漏拍、高速模糊行频不匹配导致图像拉伸、断层
典型场景PCB板外观检测、零件尺寸测量电池极片检测、钢板表面检测

在这里插入图片描述

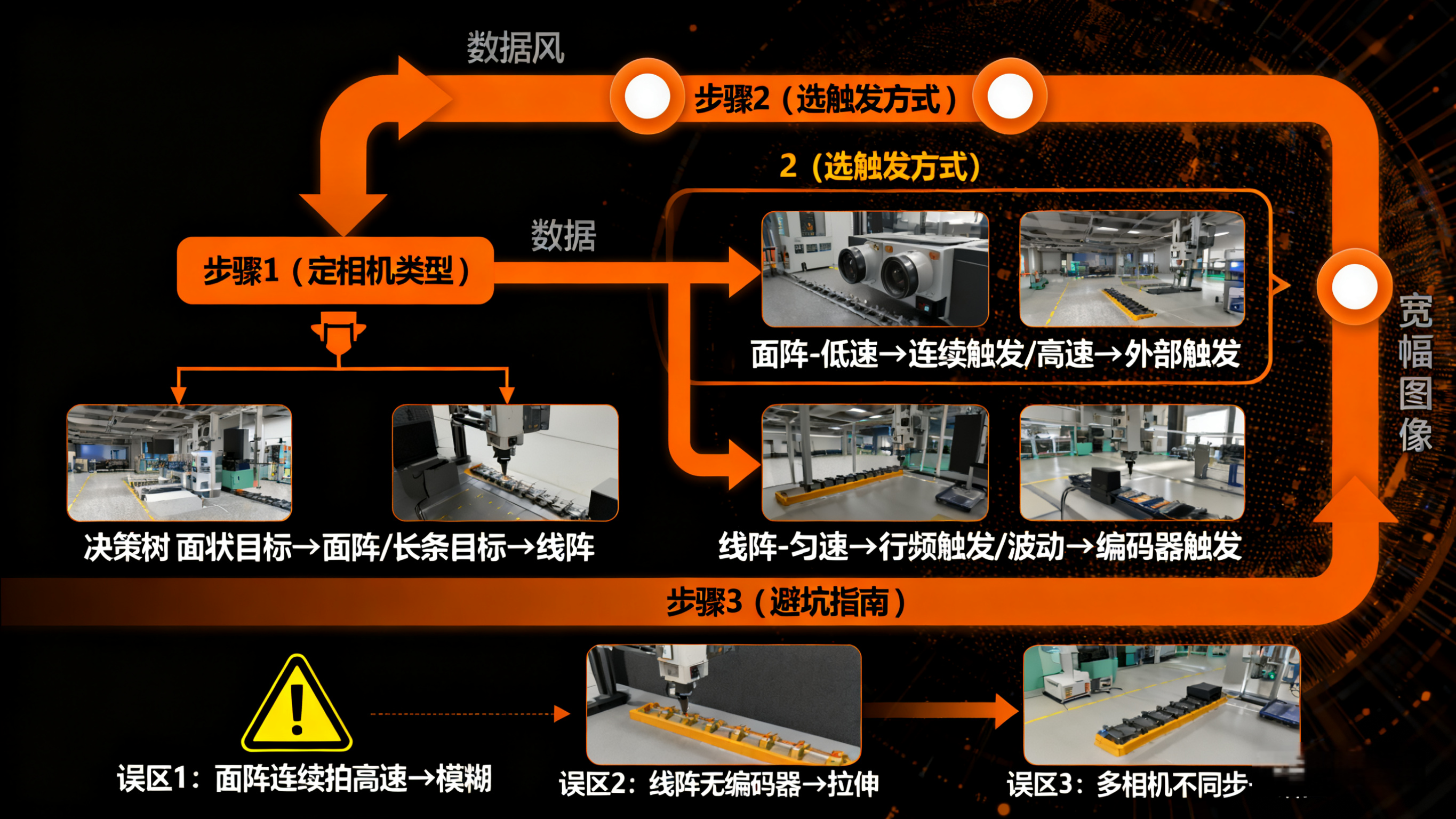

🎯五、选型3步法:选对面阵/线阵触发,不踩坑

工业场景选触发方式,核心是“匹配目标形态+流水线速度”,3步即可落地:

💥第一步:按“目标形态”定相机类型,再定触发方向

  • 目标是面状/块状(如PCB板、手机壳):选面阵相机,触发方向聚焦“何时拍全目标”;
  • 目标是长条状/连续卷状(如极片、薄膜、钢板):选线阵相机,触发方向聚焦“如何同步速度防拉伸”。

💥第二步:按“流水线速度”选具体触发方式

  • 面阵相机:
    • 静态/低速(≤0.5m/s):连续触发或软件触发;
    • 中高速(0.5-2m/s):外部脉冲触发(配光电传感器);
    • 需调整拍照位置:外部触发+触发延迟;
  • 线阵相机:
    • 高速/速度波动大(>1m/s,波动>5%):外部编码器触发;
    • 低速/匀速(≤1m/s,波动≤5%):行频触发;
    • 固定长度长条目标:帧触发。

💥第三步:避坑!3个最易犯的错误

  1. 误区1:面阵用连续触发拍高速目标
    如用30fps面阵相机连续触发拍1m/s的零件,曝光时零件移动33mm(1m/30≈0.033m),图像严重模糊;正确做法:换外部脉冲触发,曝光时间设≤100μs(移动距离≤0.1mm)。
  2. 误区2:线阵不用编码器,拍高速波动流水线
    传送带速度2m/s,波动10%(1.8-2.2m/s),用固定行频2000Hz(每行1mm),速度快时每行实际1.1mm,图像拉伸10%,缺陷尺寸误判;正确做法:加编码器,实时调整行频。
  3. 误区3:多相机触发不同步
    3台面阵相机拍同一零件不同角度,分别用不同传感器触发,信号延迟差50ms,导致零件位置偏移,拼接图像错位;正确做法:用PLC统一发触发信号,确保同步。

在这里插入图片描述

🎯六、总结:触发选型口诀+互动答疑

选型口诀

面阵看“位置”:静态连续软触发,高速外部脉冲配;
线阵看“速度”:匀速行频帧触发,高速波动编码器;
同步是核心,延迟要算对,不糊不漏效率倍。

如果你的项目正纠结触发方式——比如“高速极片该选线阵哪种触发”“面阵多相机怎么同步”“触发延迟怎么算”,欢迎留言你的场景(如“电池极片,传输速度3m/s,长1m”),我们可提供免费的触发方案建议,帮你实现“精准同步、无漏无糊”的检测效果。
