🎯工业相机与镜头靶面尺寸的关系:从原理到选型的避坑指南
在机器视觉系统设计中,有一个“隐形门槛”——相机与镜头的靶面尺寸匹配。不少工程师曾因忽略这一细节,导致设备调试时出现画面“黑角”、视野偏差,甚至重新采购镜头增加成本;也有人为追求“高端镜头”,用大靶面镜头搭配小靶面相机,造成性能浪费。今天,我们从“靶面本质”切入,拆解匹配逻辑,提供可落地的选型方法,帮你避开90%的常见误区。
🎯一、先搞懂:什么是“靶面尺寸”?——从定义到“英寸陷阱”
靶面尺寸的核心,是相机图像传感器的物理大小,它是感光元件接收光线、形成图像的核心区域。但很多人对它的认知,第一步就踩进了“单位陷阱”,我们先理清两个关键问题:

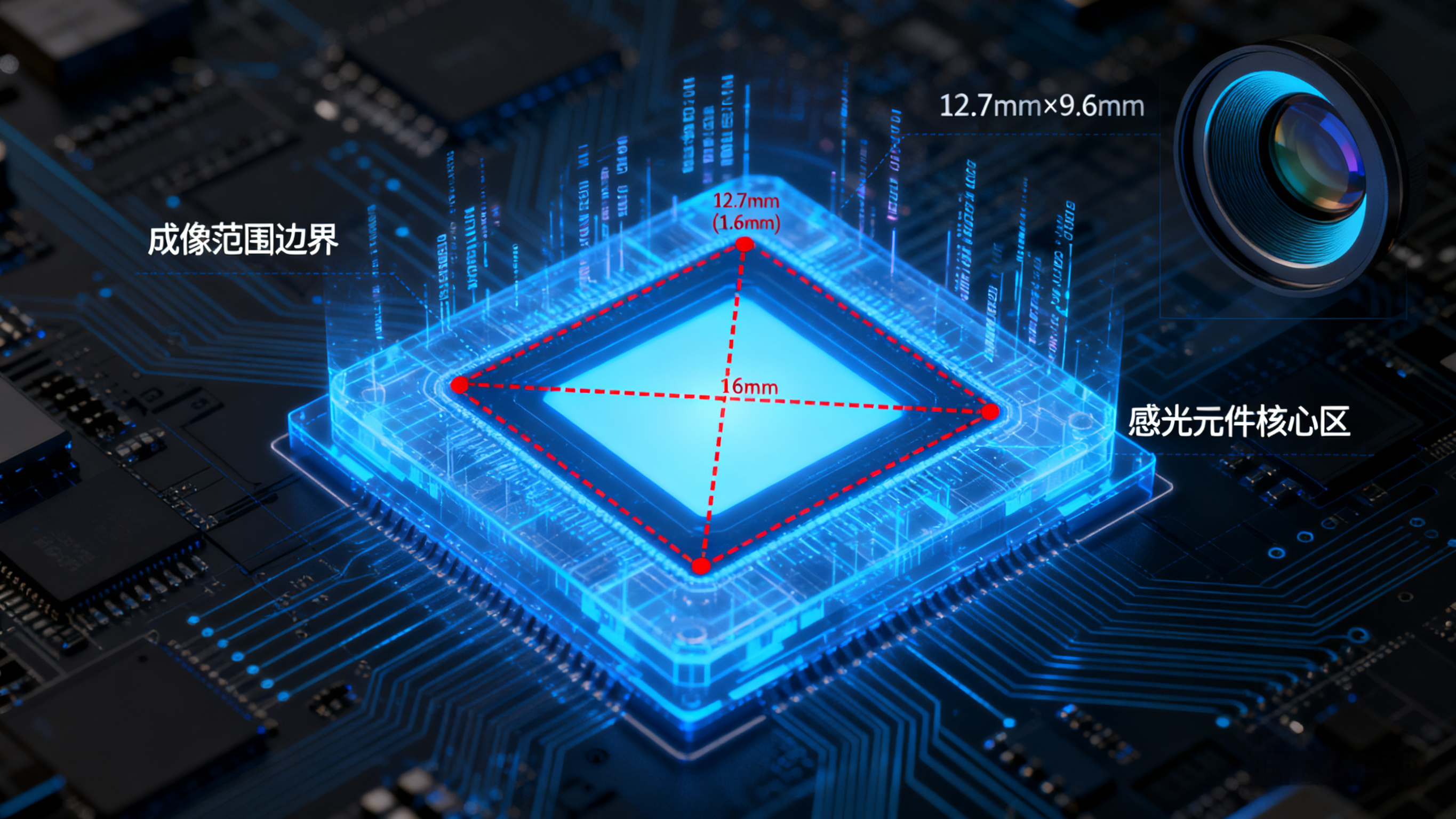

🚀1. 靶面尺寸的本质:传感器的“成像范围边界”
工业相机的靶面,对应传感器的有效感光区域,通常用“宽×高”或“对角线长度”描述(单位:mm)。它直接决定两个关键:
- 成像视野:靶面越大,相同焦距镜头下能覆盖的拍摄范围越广(比如1英寸靶面比1/3英寸靶面,在25mm镜头下视野宽3倍以上);
- 镜头适配性:只有镜头的“成像覆盖范围”能包住靶面,才能避免画面缺失。
🚀2. 关键误区:工业“英寸”≠ 25.4mm!
我们在相机参数表中看到的“1英寸”“2/3英寸”,并非日常长度单位(1英寸=25.4mm),而是源自老式摄像管的历史命名法——早期摄像管以“外径”标注,而传感器尺寸参考了这一标准,实际感光区域远小于标注值。
比如“1英寸”相机,传感器实际对角线仅16mm(约0.63英寸),而非25.4mm。若按日常英寸理解选型,必然导致镜头匹配错误。
🚀3. 常用靶面规格表(附应用场景)
为避免混淆,我们整理了工业场景中高频使用的靶面参数,标注实际尺寸与典型应用,方便直接对照:
标称尺寸 | 实际宽×高(mm) | 对角线长度(mm) | 长宽比 | 典型应用场景 |
---|---|---|---|---|
1.1英寸 | 12.0×12.0 | 17.0 | 1:1 | 高分辨率检测(如半导体晶圆、LCD面板) |
1英寸 | 12.7×9.6 | 16.0 | 4:3 | 通用工业检测(如PCB线路、零件尺寸) |
2/3英寸 | 8.8×6.6 | 11.0 | 4:3 | 中端相机(如机器视觉引导、缺陷检测) |
1/1.8英寸 | 7.2×5.4 | 9.0 | 4:3 | 紧凑型设备(如手持检测仪器、小型机器人) |
1/2英寸 | 6.4×4.8 | 8.0 | 4:3 | 入门级检测(如物料计数、外观初筛) |
1/3英寸 | 4.8×3.6 | 6.0 | 4:3 | 超紧凑场景(如内窥镜、微型视觉模块) |
1/4英寸 | 3.2×2.4 | 4.0 | 4:3 | 安防监控、低精度计数 |
注:长宽比除4:3外,还有16:9(多用于流水线长条形目标检测)、1:1(方形视野,适合晶圆、芯片等对称目标),需根据拍摄对象形状选择。
🎯二、镜头靶面:决定“画面是否完整”的核心参数
镜头的靶面尺寸,指的是镜头能形成完整清晰成像圈的最大传感器尺寸——可以理解为镜头“覆盖能力”的上限。两者的匹配逻辑,直接影响成像效果,我们用“成像圈原理”拆解:

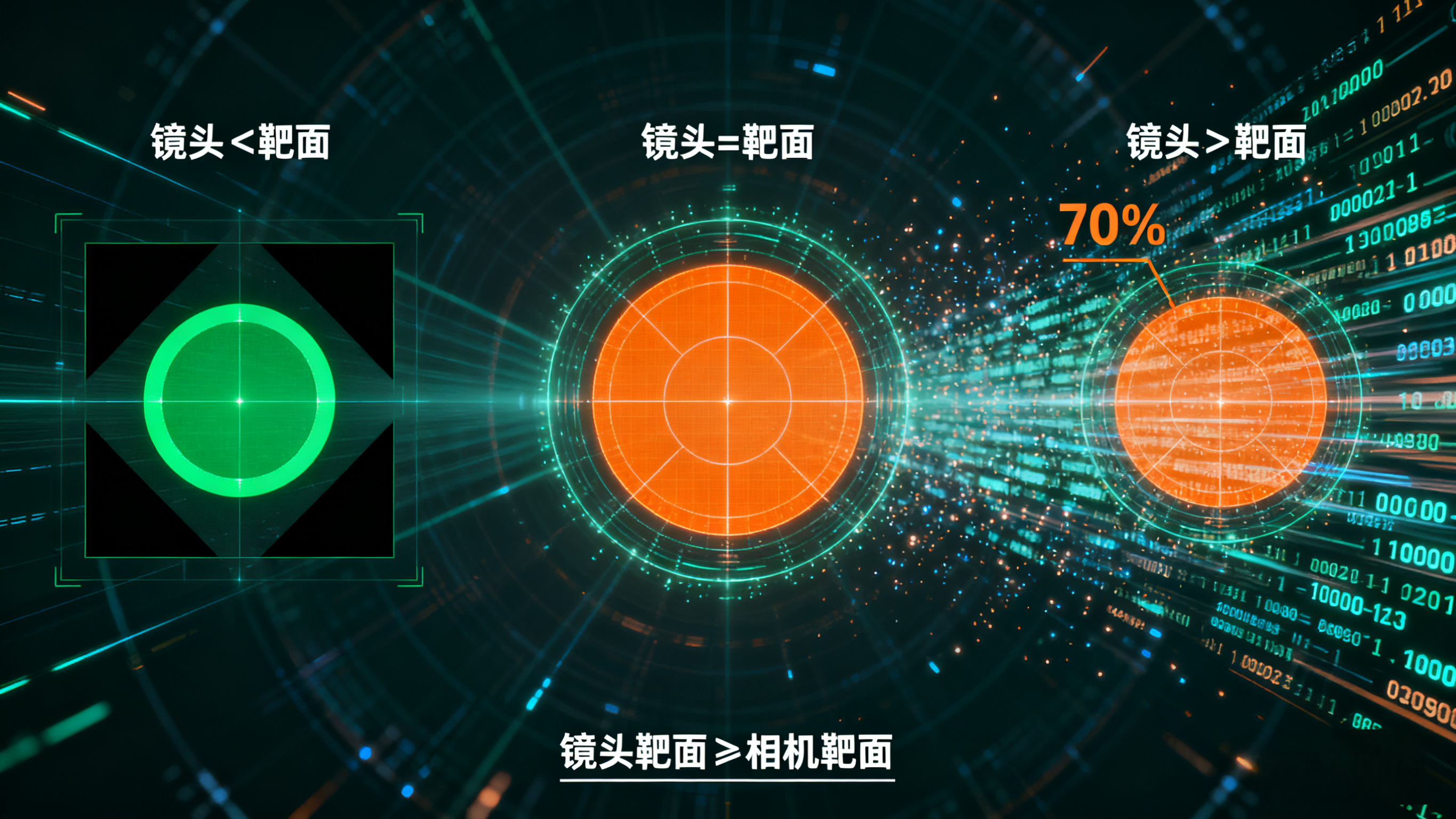

🚀1. 匹配的3种结果:完整、缺失、浪费
- 镜头靶面 ≥ 相机靶面:成像圈能完全覆盖传感器,画面无黑角,成像完整(最优状态);
- 镜头靶面 < 相机靶面:成像圈无法覆盖传感器边缘,画面四角出现“黑角”(或暗角),严重时边缘区域无图像,直接导致检测漏判(如PCB边缘线路无法拍摄);
- 镜头靶面 远大于 相机靶面:虽无黑角,但镜头的“有效成像区域”仅用了中心部分,相当于“大马拉小车”——不仅浪费镜头性能(如高分辨率镜头的边缘画质未利用),还增加成本与设备体积(大靶面镜头通常更笨重)。
例:用2/3英寸镜头搭配1英寸相机,必然出现黑角;用1英寸镜头搭配1/3英寸相机,镜头性能浪费超70%。
🚀2. 关键原则:镜头“罩得住”,才是基础
无论预算多少,镜头靶面尺寸必须满足:
镜头标称靶面尺寸 ≥ 相机靶面尺寸
注意:部分镜头标注“兼容XX英寸及以下”,需确认其“最大兼容尺寸”是否覆盖所用相机靶面(如标注“兼容1英寸”的镜头,可搭配1英寸及更小靶面相机)。
🎯三、实战选型:3步搞定,避免返工
在实际项目中,靶面选型需结合“检测需求、预算、设备空间”,我们总结了可直接落地的3步流程:

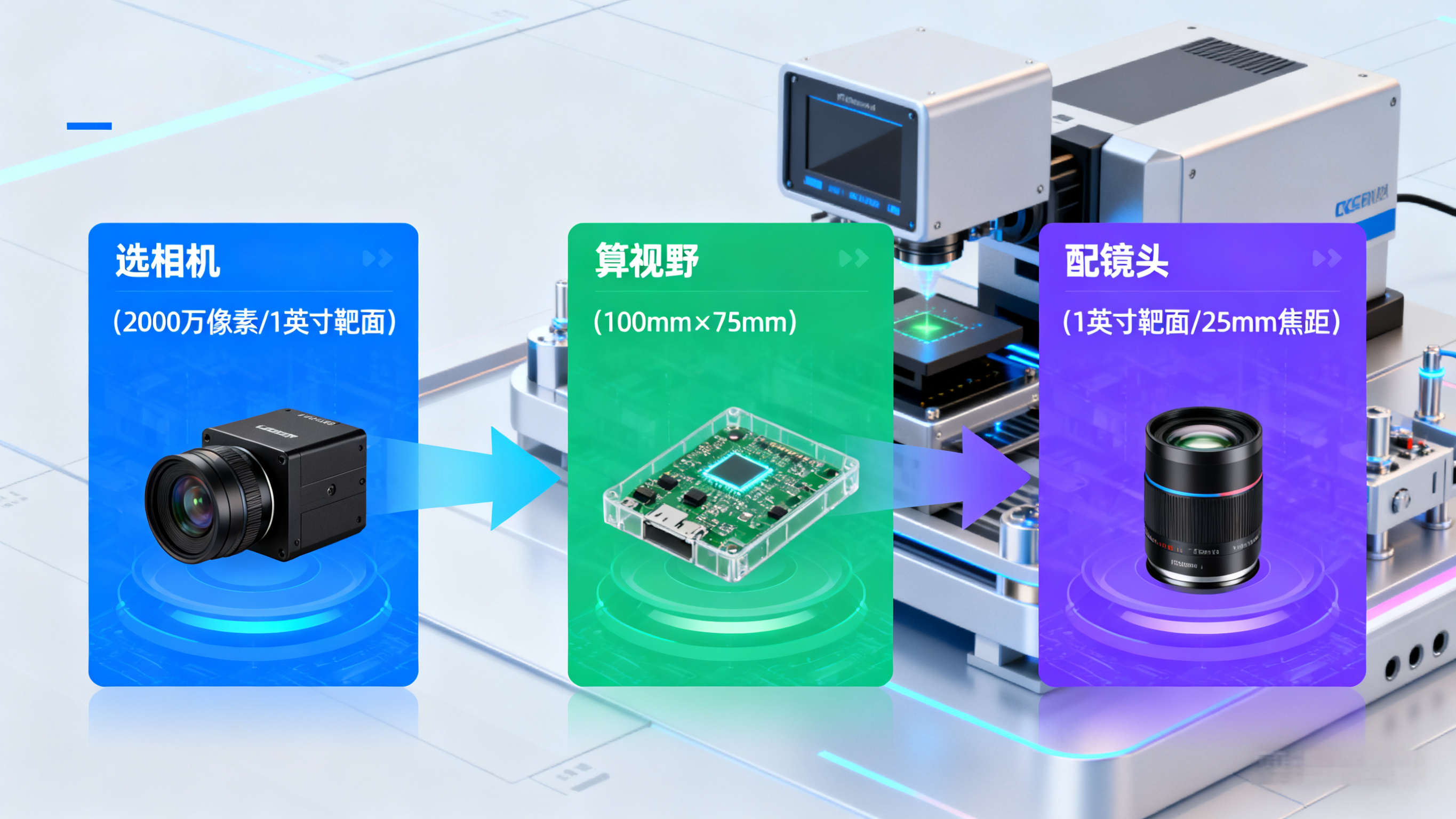

🚀第一步:先定相机,再配镜头(推荐优先级最高)
核心逻辑:相机靶面由“检测精度”决定,镜头需围绕相机匹配——先明确“要拍多细、拍多大”,再选相机,最后配镜头。
- 步骤拆解:
- 根据检测精度确定相机分辨率(如检测0.1mm缺陷,需选500万像素以上相机);
- 根据分辨率与视野需求,确定相机靶面(如视野100mm×75mm,选1英寸靶面相机,搭配25mm焦距镜头即可覆盖);
- 选择镜头:镜头靶面≥相机靶面(如1英寸相机配1英寸或1.1英寸镜头),同时确认镜头焦距是否匹配视野(后续计算视角时需同步验证)。
- 工业案例:半导体芯片检测需拍0.05mm的引脚缺陷,选2000万像素1英寸相机,搭配1英寸靶面的25mm定焦镜头,既无黑角,又能保证缺陷清晰度。
🚀第二步:预算有限?精准匹配是关键
若预算紧张,无需追求“大靶面镜头”,但必须保证“镜头靶面≥相机靶面”,避免“因小失大”:
- 误区1:用1/3英寸相机配2/3英寸镜头——虽无黑角,但镜头成本增加30%以上,且体积更大,若设备空间有限(如小型机器人),反而不适用;
- 误区2:为省钱用2/3英寸镜头配1英寸相机——出现黑角后,需重新采购镜头,反而多花一倍成本,还延误项目周期;
- 正确做法:1/2英寸相机配1/2英寸镜头,1英寸相机配1英寸镜头,性能达标且成本最优。
🚀第三步:别忽略“靶面→视角”的连锁反应
相同焦距的镜头,搭配不同靶面相机,实际拍摄视角会变化——这就是“等效焦距”的影响,也是很多工程师替换相机后出现视野偏差的核心原因。
(1)等效焦距计算公式
等效焦距 = 镜头实际焦距 ×(标准靶面对角线 / 当前相机靶面对角线)
注:通常以135全画幅(对角线43.3mm)为标准,或直接对比两个靶面的对角线比值。

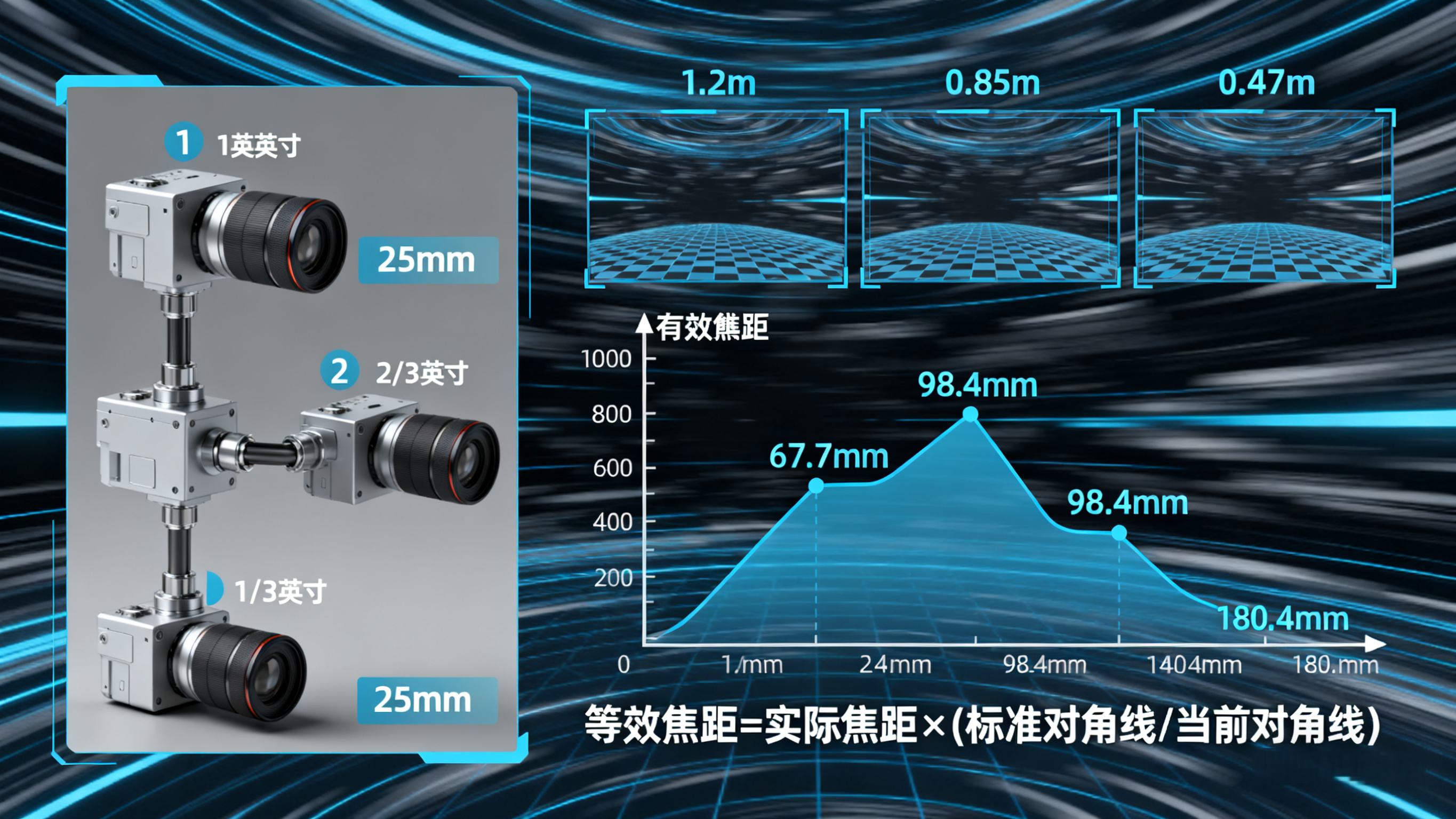

(2)实例对比:25mm镜头的视角差异
镜头焦距 | 相机靶面 | 靶面对角线(mm) | 等效焦距(以135全画幅为标准) | 视野范围(物距1米时) |
---|---|---|---|---|
25mm | 1英寸 | 16mm | 25×(43.3/16)≈67.7mm | 宽1.2m×高0.9m |
25mm | 2/3英寸 | 11mm | 25×(43.3/11)≈98.4mm | 宽0.85m×高0.64m |
25mm | 1/3英寸 | 6mm | 25×(43.3/6)≈180.4mm | 宽0.47m×高0.35m |
结论:相同焦距下,靶面越小,等效焦距越大,视野越窄。若替换相机靶面,需重新计算焦距是否匹配视野需求(如原1英寸相机换为1/3英寸,需将镜头焦距从25mm改为14mm,才能保持原视野)。
🎯四、总结:靶面匹配的“3不原则”
- 不选“小镜头配大相机”:避免黑角,防止检测漏判;
- 不选“大镜头配小相机”:避免性能浪费,控制成本与体积;
- 不忽略“靶面变,视角变”:替换相机时,必算等效焦距,防止视野偏差。

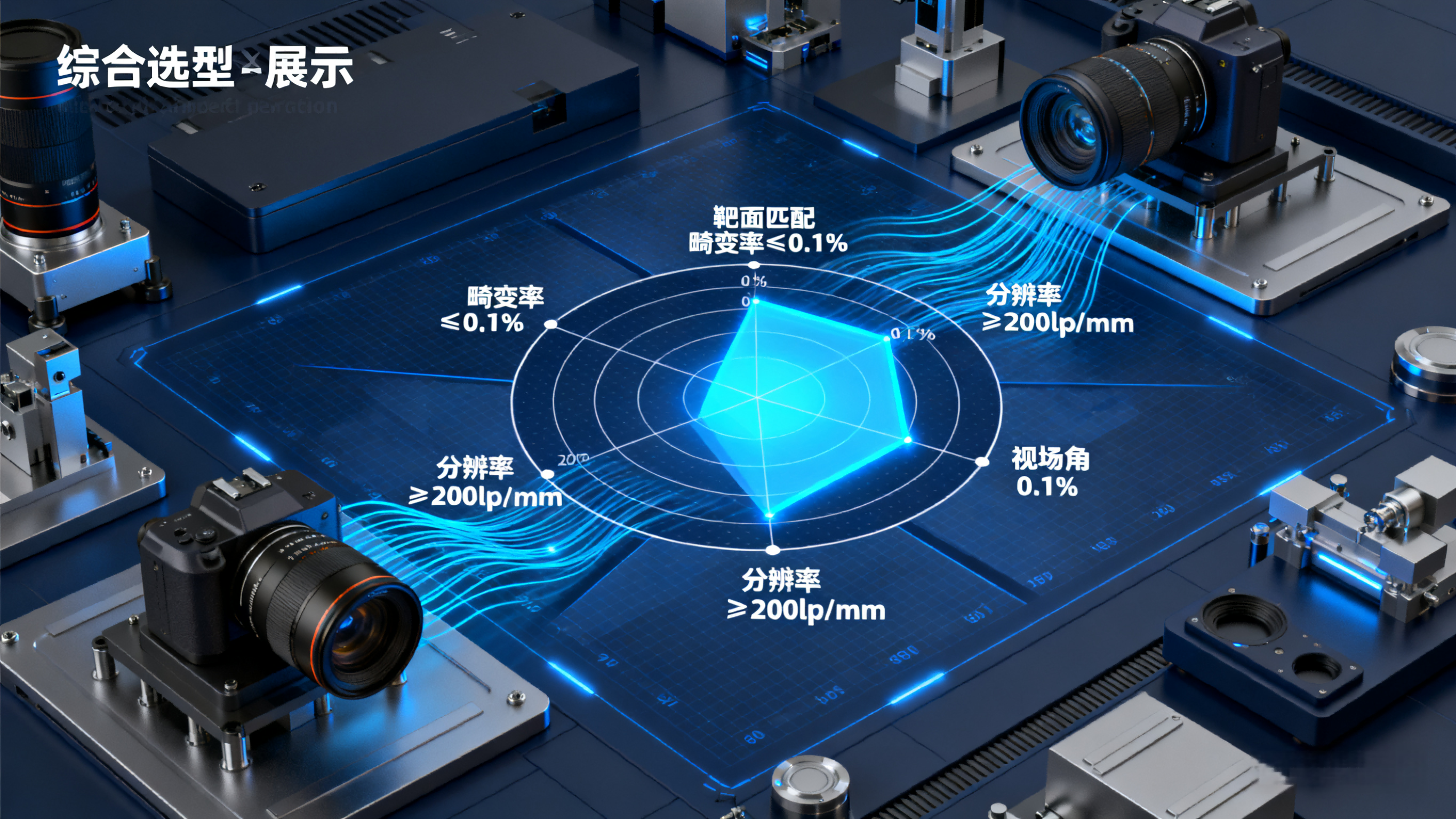

🎯五、进阶提醒:靶面之外,这些参数也很重要
靶面匹配是基础,但镜头选型需综合考量:
- 视场角:根据拍摄对象大小与物距计算(如检测10mm×10mm芯片,物距200mm,需选视场角≥2.8°的镜头);
- 分辨率:镜头分辨率需≥相机分辨率(如500万像素相机,需配分辨率≥200lp/mm的镜头,避免画质瓶颈);
- 畸变:精密测量场景需选低畸变镜头(畸变率≤0.1%),防止尺寸测量误差;
- 光圈:动态检测或弱光环境需大光圈(如F1.4),保证快门速度与画面亮度;
- 接口:相机与镜头接口需匹配(如C口、CS口、F口),避免转接导致画质损失。
