Day46 ARM硬件体系 从计算机架构、处理器类型、指令集到内核寄存器与SoC总线结构

day46 ARM硬件体系 从计算机架构、处理器类型、指令集到内核寄存器与SoC总线结构

---

一、学习方法与课程定位

1. 学习策略建议

• 架构先行，逐步关联：先搭建整体知识框架，局部难点可先“背诵记忆”，待框架稳固后再回溯理解。
• 课堂氛围：首次课鼓励轻松“聊天式”学习，重在建立认知体系，无需拘谨。
• 学习者类型适配：
  • 空间型：擅长逻辑推演、刨根问底；
  • 记忆型：倾向重复强化、背诵记忆；
  • 课程统一采用“架构→细节→关联”路径，兼顾不同学习风格。

2. 课程体系衔接定位

课程名称	核心作用与定位
C语言	基础语法工具，实现人机交互
Linux环境高级编程	掌握系统API，“搭积木”式构建功能
汇编（高阶）	贴近硬件操作，目标为“完成功能”
数据结构	优化算法与数据组织，提升程序时间/空间效率
单片机（51为主）	硬件入门，结构极简（1核，128B RAM），为ARM过渡铺垫
ARM课程	承上启下，从单片机过渡到复杂ARM架构；提前心理建设，降低学习预期落差

---

二、嵌入式系统与计算机三层结构

1. 嵌入式系统定义

以应用为中心、以计算机技术为基础、软硬件可剪裁的专用计算机系统。

所有课程（C语言、Linux、数据结构、单片机、裸机、驱动等）均围绕此核心展开。

2. 计算机系统三层结构

层级	说明
应用层（APP）	用户程序层，实现具体功能（如C语言、数据结构、高级编程）
操作系统层	提供API与标准库，管理内存、进程、设备等，连接应用与硬件
硬件层	系统底层支撑，操作系统功能依赖硬件实现

---

三、计算机系统基本组成（冯·诺依曼结构）

计算机系统 = 硬件系统 + 软件系统

1. 软件系统

• 应用软件：直接满足用户需求（如APP）
• 系统软件：操作系统、驱动、数据库等，支撑应用运行

2. 硬件五大部件

1. 运算器 —— 执行算术与逻辑运算
2. 控制器 —— 协调各部件工作
3. 存储器 —— 存储程序与数据
4. 输入设备 —— 如键盘、传感器
5. 输出设备 —— 如屏幕、电机

教师提示：小学“微机课”死记硬背，大学《微机原理》深入理解，后续课程将通过画图强化记忆。

---

四、处理器类型详解与辨析

类型	全称	特点与类比	应用场景
CPU	Central Processing Unit	通用处理器，“CEO”角色，全能但专项效率低	PC、服务器等通用计算
GPU	Graphics Processing Unit	专精图形与并行浮点运算，“高效流水线工人”	游戏、AI、渲染
MCU/单片机	Micro Controller Unit	集成运算器、控制器、存储器、外设（GPIO、PWM等），高集成度，控制导向	工业控制、家电、51系列等
DSP	Digital Signal Processor	专为高强度数学运算设计，硬件加速，响应快	航空航天、汽车电子、通信
MPU	Micro Processor Unit	性能强大的通用处理器，简化版CPU	手机、嵌入式设备中的ARM芯片
SoC	System on Chip	非处理器类型，而是集成设计理念：将MPU、GPU、DSP、NPU、调制解调器等集成于单一芯片	智能手机、高端嵌入式设备

SoC比喻：如同将“市政府（MPU）、警察局（MCU）、研究所（DSP）、机场（调制解调器）”建在同一片土地（芯片）上，形成功能完善的城市。

---

五、主流处理器架构与指令集体系

1. 主流架构对比

架构	特点与应用领域	指令集类型
X86	英特尔研发，PC市场主导，复杂指令集（CISC），功耗高	CISC
ARM	嵌入式/移动领域主导，精简指令集（RISC），低功耗、高能效	RISC
MIPS	精简指令集，曾用于嵌入式与网络设备	RISC
RISC-V	开源精简指令集，模块化、可定制，发展迅速	RISC

2. 指令集分类详解

CISC:复杂指令集计算机

RISC:精简指令集计算机

类型	全称	代表架构	特点
CISC	Complex Instruction Set Computer	X86	指令丰富复杂，硬件庞大，功耗高；符合“二八定律”，多数指令使用频率低
RISC	Reduced Instruction Set Computer	ARM/MIPS/RISC-V	指令精简高效，硬件小巧，功耗低；契合嵌入式需求；现代RISC逐步吸收部分CISC特性

补充说明：

• X86与ARM均为收费闭源架构，设备厂商需支付专利费；
• 华为受制裁后仍使用ARM V7架构并支付费用，推动国产架构研发，但进展缓慢，需长期积累。

---

六、存储器系统详解

1. RAM vs ROM 对比表

特性	RAM（随机访问存储器）	ROM（只读存储器）
核心定义	可随机访问任意字节地址的存储器	早期为只读，现多可读写，名称源于历史设计
CPU寻址能力	可被CPU直接寻址（挂载在地址总线上）	不可直接寻址（需通过磁盘控制器等中间组件）
访问速度	速度极快	速度远慢于RAM
价格	价格昂贵	价格低廉
数据持久性	掉电丢失数据（易失性存储器）	掉电不丢失数据（非易失性存储器）
典型应用	电脑/手机内存	硬盘、固态硬盘、Flash

注：Flash虽属ROM类别，但在嵌入式中可被CPU直接寻址，常用于存储程序代码。

2. 总线系统与编址能力

• 三大总线：

  • 地址总线：决定CPU可寻址空间（32位 → 0~4GB）
  • 数据总线：决定单次传输数据宽度（32位 → 4字节）
  • 控制总线：传输读写、时钟等控制信号

• 编址示例：

  • 32位地址总线 → 2³² = 4GB地址空间
  • 外设寄存器（如UART、GPIO）被分配特定地址段（如0x0000~0x1000给UART），通过地址访问实现控制

• 字长关联：

  • 处理器字长（如32位）决定数据总线、地址总线、寄存器位宽，确保并行效率

---

七、CPU内核核心组件详解

1. 通用寄存器组（R0-R15）

• 数量：16个（R0~R15），32位宽度
• 特殊寄存器：
  • R13（SP）：Stack Pointer，栈指针寄存器，始终指向栈顶
  • R14（LR）：Link Register，链接寄存器，备份函数返回地址
  • R15（PC）：Program Counter，程序计数器，指向当前执行指令地址

2. ALU（算术逻辑单元）

• 负责所有算术（+、-、×、÷、%）与逻辑运算（&、|、!、^）
• 依赖通用寄存器提供操作数与暂存结果

3. Cache（高速缓存）

• 缓解CPU与RAM/外设速度差异
• I-Cache：指令缓存，提升指令读取速度
• D-Cache：数据缓存，提升数据访问速度
• 多级缓存（L1/L2/L3）直接影响系统流畅度（如游戏体验）

4. 程序状态寄存器

寄存器	全称	功能
CPSR	Current Program Status Register	保存当前CPU运行状态（如溢出、中断使能等），32位
SPSR	Saved Program Status Register	备份CPSR状态，用于模式切换时恢复

示例：unsigned int i = 0xFFFFFFFF; i + 1; → 产生溢出，CPSR中对应标志位被置位。

---

八、内存空间布局（32位系统）

从低地址 → 高地址：

1. 代码段：

   • 存储编译后的机器指令（每条4字节）
   • 只读属性，不可修改
   • 函数按块存储（如main、func1各有独立指令块）

2. 全局区：

   • 初始化全局变量
   • 未初始化全局变量（BSS段）
   • 静态变量

3. 堆区：

   • 动态内存分配（malloc/free）
   • 向上生长，空间较大

4. 栈区：

   • 向下生长（背靠内核区），避免覆盖内核
   • 存储函数局部变量、参数
   • 每次函数调用生成“栈帧”

5. 内核区：

   • 操作系统核心代码与数据
   • 最高优先级，被覆盖将导致系统崩溃

---

九、内存管理单元（MMU）详解

1. 名称与功能

• MMU：Memory Management Unit（内存管理单元）
• 核心作用：建立虚拟地址 → 物理地址映射关系

2. 虚拟内存机制

• 操作系统为每个进程分配独立虚拟地址空间（如0~4GB）
• 实际物理内存可能小于虚拟空间（如16GB物理内存）
• MMU动态映射：进程访问虚拟地址时，MMU将其转换为真实物理地址

比喻：操作系统像父母，给每个孩子“开4GB空头支票”，实际花钱（用内存）时才从家庭金库（物理内存）拨款。

3. 裸机开发中的MMU

• 必须关闭：无操作系统时，开启MMU会导致地址映射混乱，无法精准操作硬件寄存器（如GPIO）
• 默认状态：ARM内核MMU默认关闭，开发中需确保保持关闭

---

十、程序执行机制与寄存器协作

1. 程序计数器（PC）

• 本质：指针变量（4字节），指向当前执行指令地址
• 自增：每执行一条指令，PC自动+4（32位系统指令长度）
• 跳转：函数调用（BL指令）时，PC直接跳转到目标函数入口地址

2. 链接寄存器（LR）

• 功能：备份函数调用后的返回地址（PC+4）
• 流程：
  1. BL func 执行前 → LR = PC + 4
  2. 函数执行完 return → PC = LR，返回主调函数下一条指令

3. 栈指针寄存器（SP）

• 功能：始终指向栈顶
• 栈帧管理：
  • 函数调用 → 分配栈帧（局部变量、参数）
  • 函数返回 → 释放栈帧，SP回退

示例：

main() {int a = 100, b = 200;func1(a, b);  // 调用时：LR=下条地址，SP分配func1栈帧
}
func1(int x, int y) {return x - y; // return时：PC=LR，SP回退
}

---

十一、ARM内核系列分类（Cortex）

系列	全称	定位	典型应用	特点
Cortex-A	Application	高端应用	手机、平板、Linux设备	性能强，支持复杂OS
Cortex-R	Real-time	实时控制	汽车电子、工控、航天	低延迟，高可靠性
Cortex-M	Microcontroller	微控制器	家电、STM32、穿戴设备	低功耗，小体积，高集成度

补充：

• ARM公司仅设计内核，不生产芯片；
• 半导体厂商（三星、NXP等）购买授权，集成外设后生产SoC。

---

十二、SoC与多总线结构

1. SoC（System on Chip）

• 集成内核、存储器、外设于单芯片
• 支持多核（如四核SoC = 4个独立内核，各含R0-R15寄存器组）

2. 多总线结构（提升效率）

总线类型	全称	连接对象	特点
AHB	Advanced High-performance Bus	RAM、Cache、高速外设	高带宽、低延迟
APB	Advanced Peripheral Bus	GPIO、UART、PWM等低速外设	低功耗、简化控制

结构图示意：

[内核] ——AHB—— [RAM / Flash]|——APB—— [GPIO_reg(0x88)] [UART_reg] [...]

---

十三、指令集、编译流程与开发工具

1. 汇编语言与机器码

• 一条汇编指令 ↔ 4字节机器码（一一对应）
• C语言一条语句 ↔ 多条机器码（需编译器转换）

2. C语言编译四阶段

阶段	输入	输出	功能说明
预处理	.c（含宏）	.i（纯C代码）	展开#include、#define等
编译	.i	.s（汇编）	转换为汇编指令
汇编	.s	.o（目标文件）	翻译为二进制机器码
链接	.o + 库文件	可执行文件	合并目标文件，解析符号引用

3. 开发工具

• IDE：如Q4，集成编辑、编译、调试、下载（初学者建议先手动操作理解流程）
• 工具链：GCC（编译器）、as（汇编器）、ld（链接器）

---

十四、核心外设接口简注

接口	全称/功能
GPIO	General Purpose I/O，通用输入输出引脚
UART	Universal Asynchronous Receiver/Transmitter，串行通信
PWM	Pulse Width Modulation，脉宽调制，用于电机/灯光控制

所有外设通过总线连接CPU，通过操作其专用寄存器实现功能（如写GPIO寄存器控制LED亮灭）。

---

十五、重点知识总结

1. 三大核心寄存器

• PC（R15）：程序计数器，控制指令执行流
• LR（R14）：链接寄存器，保存函数返回地址
• SP（R13）：栈指针，管理函数调用栈帧

2. ARM内核三大系列

• A系列：高性能应用（手机、Linux）
• R系列：实时控制（汽车、工控）
• M系列：微控制器（家电、STM32）

3. 编译四流程

• 预处理 → 编译 → 汇编 → 链接

4. 存储器分类

• RAM：高速、易失、直接寻址
• ROM/Flash：低速、非易失、部分可直接寻址

5. SoC与总线

• SoC：高度集成的片上系统
• AHB/APB：高速/低速总线分流，提升系统效率

6. MMU机制

• 虚拟地址 ↔ 物理地址映射
• 裸机开发必须关闭MMU

---

十六、半导体器件基础补充

1. 二极管

• 结构：PN结两侧引出金属电极，P区为阳极，N区为阴极。
• 特性：单向导电性，正向导通，反向截止。
• 应用：电路保护、发光（LED）、限流。

2. 三极管

• 结构：
  • NPN型：基极加高电平导通，电流从集电极流向发射极。
  • PNP型：基极加低电平导通，电流从发射极流向集电极。
• 功能：开关（数字电路）、放大（模拟电路）。

---

十七、芯片封装方式

封装类型	特点	应用示例
DIP（双面直插）	左右两排引脚，可插装于底座，无需焊接	早期单片机（如89C52）
BGA（球栅阵列）	引脚为底部焊盘，高集成度	手机处理器
TSOP	四边贴片引脚，扁平状	存储芯片
COB（板上芯片）	芯片直接集成于电路板，胶封装	早期学习机卡带芯片

---

十八、逻辑门与锁存器

• 与门：全1出1，芯片如74LS8。
• 或门：任1出1。
• 非门：输入输出相反。
• 锁存器：由6个与非门构成，存储1bit数据，是基本存储单元。

---

十九、RAM分类详解

类型	全称	特点
SRAM	Static RAM	晶体管锁存，无需刷新，速度快成本高，容量小（如单片机内部RAM）
DRAM	Dynamic RAM	电容存储，需刷新电路，密度大成本低
SDRAM	Synchronous DRAM	同步时钟，提高DRAM速度
DDR RAM	Double Data Rate SDRAM	利用时钟上升沿+下降沿传输，目前至DDR5
IRAM	Internal RAM	通常为SRAM，位于SoC内部，访问更快

---

二十、ROM分类与发展

类型	全称	特点
ROM	Read Only Memory	出厂固化，不可改
PROM	Programmable ROM	用户可一次性写入
EPROM	Erasable PROM	紫外光擦除，芯片有窗口
EEPROM	Electrically Erasable PROM	电擦除，可多次改写
Flash	闪存	新一代非易失存储器
NOR Flash	—	可直接寻址，速度快，用于程序存储
NAND Flash	—	块设备，按扇区读写，容量大，如SD卡/eMMC
eMMC	Embedded MultiMediaCard	本质是NAND Flash，芯片形式集成

---

二十一、存储器层级结构（金字塔模型）

从上到下（速度↓，容量↑，成本↓）：

1. 寄存器（REG）
2. Cache（高速缓存）
3. 主存（RAM）
4. 磁盘缓存（Disk Cache）
5. 磁盘（Magnetic Disk）
6. 磁带（Magnetic Tape）
7. 光盘（Optical Disk）

二级存储系统 = Cache + 主存
三级存储系统 = Cache + 主存 + 辅存

---

二十二、运算器与控制器详解

1. 运算器

• 核心：ALU（算术逻辑单元）
• 功能：执行算术（+ - × ÷ %）与逻辑运算（& | ! ^）
• 辅助：累加寄存器、暂存寄存器等

2. 控制器

• 组成：
  • 程序计数器（PC）
  • 指令寄存器（IR）
  • 指令译码器（ID）
  • 操作控制器
• 三级流水线：
  1. 预取（Fetch）
  2. 译码（Decode）
  3. 执行（Execute）
• PC实际作用：指向即将预取的指令地址

---

二十三、总线结构演进

• 单总线：CPU、内存、外设共享，效率低（“人车混行”）
• 多总线：
  • AHB：高速设备（RAM、Cache）
  • APB：低速外设（GPIO、UART）
  • DMA总线：外设↔内存直传，无需CPU干预，硬件加速

---

二十四、ARM指令集版本演进

• V1–V3：研发阶段，未商用
• V4–V9：商用阶段
  • 当前主流开发板多支持 V7
  • V8（2014年发布）
  • V9（2023年3月发布）
• 指令集作用：汇编基于指令集编写；C语言需经编译→汇编→机器码

---

二十五、ARM处理器工作模式（7种基本模式）

模式名	英文缩写	特权性	触发条件
User	—	非特权	正常任务执行
FIQ	Fast IRQ	特权	高优先级中断
IRQ	IRQ	特权	普通中断
Supervisor	SVC	特权	复位或软中断（管理员模式）
Abort	—	特权	存取异常（数据/指令）
Undefined	Undef	特权	执行未定义指令
System	—	特权	使用User寄存器集，系统级操作

Cortex-A特有：Monitor模式（安全监控）

---

二十六、寄存器组织概要

各模式寄存器分布（从左至右：User、FIQ、IRQ、SVC、Undef、Abort）

• User列：r0–r15 + cpsr
• FIQ列：
  • 共享：r0–r7, r15, cpsr
  • 独立：r8–r14 + spsr
• IRQ/SVC/Undef/Abort列：
  • 共享：r0–r12, r15, cpsr
  • 独立：r13(sp), r14(lr) + spsr

System模式：使用User模式寄存器集
Thumb state：分Low/High寄存器

---

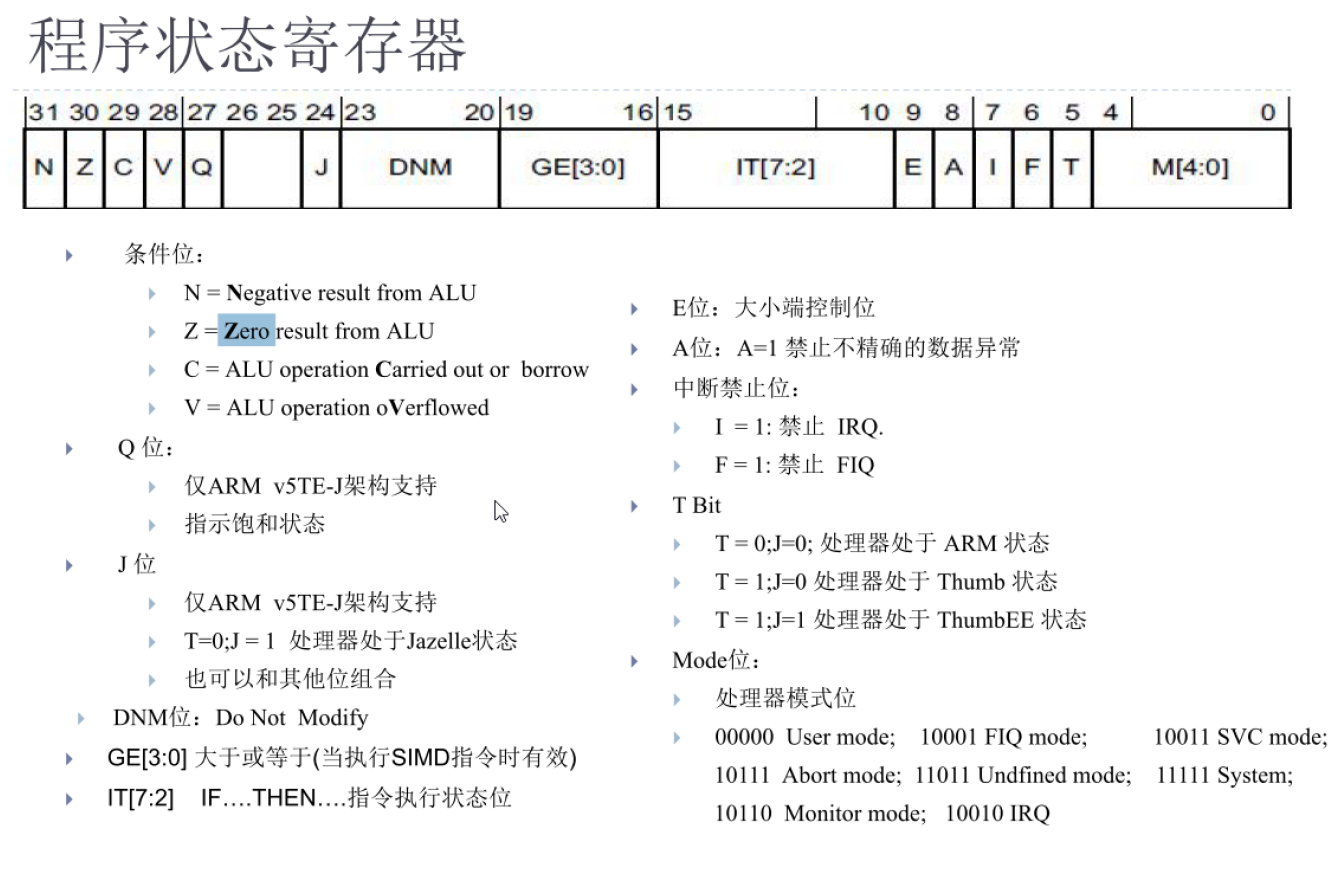

二十七、程序状态寄存器（CPSR）详解

位域划分：

• 31–28（条件标志位）：
  • N：负数标志（结果最高位=1）
  • Z：零标志（结果=0）
  • C：进位/借位标志
  • V：溢出标志（有符号数越界）
• 27–25：Q位（ARM v5TE-J，饱和状态）
• 24：J位（Jazelle状态）
• 23–20：DNM（Do Not Modify）
• 19–16：GE[3:0]（SIMD指令有效）
• 15–10：IT[7:2]（IF-THEN状态）
• 9：E位（大小端控制）
• 8：A位（禁止不精确数据异常）
• 7：T位（ARM/Thumb/ThumbEE状态）
  • T=0,J=0 → ARM状态
  • T=1,J=0 → Thumb状态
  • T=1,J=1 → ThumbEE状态
• 6–5：保留
• 4–0（Mode位）：
  • 00000：User
  • 10001：FIQ
  • 10010：IRQ
  • 10011：SVC
  • 10111：Abort
  • 11011：Undefined
  • 11111：System
  • 10110：Monitor

---

二十八、数据与指令对齐规则

状态	指令宽度	对齐要求	PC有效位
ARM状态	32位	字对齐（4字节）	bits[31:2]有效
Thumb状态	16位	半字对齐（2字节）	bits[31:1]有效
Jazelle状态	8位	字节对齐	一次取4条指令

---

二十九、异常处理机制

1. 异常类型

• 硬件异常：Reset、FIQ、IRQ、Data Abort、Prefetch Abort、Undefined Instruction
• 软件异常：Software Interrupt（SWI）

2. 异常向量表（固定偏移）

偏移量	异常类型
0x00	Reset
0x04	Undefined Instruction
0x08	Software Interrupt
0x0C	Prefetch Abort
0x10	Data Abort
0x14	Reserved
0x18	IRQ
0x1C	FIQ

向量表可置于0xFFFF0000（ARM720T及ARM9/10系列）

3. 异常处理流程

1. 备份现场：

   • - CPSR → SPSR_<mode>
     - 返回地址 → LR_<mode>


2. 设置新模式：
   • 修改CPSR模式位
   • 设置中断屏蔽位（I/F）
   • 切换至ARM状态
3. 跳转执行：PC = 异常向量地址
4. 恢复现场（仅ARM态允许）：
   • SPSR → CPSR
   • LR → PC

---

三十、架构补充：冯·诺依曼 vs 哈佛

架构类型	数据/指令存储	总线结构	优点	缺点
冯·诺依曼	共用	单总线	成本低	速度受限
哈佛	分离	独立数据/指令总线	速度快、无冲突	成本高
混合架构（主流ARM）	高速部件哈佛，低速部件冯·诺依曼	AHB/APB分离	平衡性能与成本	—

---

三十一、逻辑电平标准

• TTL：
  • 高电平 ≥2.4V → 逻辑1
  • 低电平 ≤0.4V → 逻辑0
• CMOS：
  • 高电平 ≈ VDD（如3.3V）
  • 低电平 ≈ 0V

IM Max开发板使用3.3V CMOS电平

---

三十二、核心知识点归纳

1. 嵌入式系统基础

• 以应用为中心，软硬件可裁剪
• 三层结构：应用层、OS层、硬件层
• 硬件五大件：运算器、控制器、存储器、输入、输出

2. 核心芯片类型

• CPU、GPU、MCU、MPU、DSP、FPGA、SoC
• SoC = 片上系统，集成多模块

3. 指令集架构

• CISC（X86） vs RISC（ARM/MIPS/RISC-V）
• ARM V4–V9商用，当前主流V7

4. 存储系统

• RAM（易失、高速） vs ROM（非易失、低速）
• Flash分类：NOR（直接寻址）、NAND（块设备）
• 存储金字塔：寄存器→Cache→主存→辅存

5. 总线结构

• 单总线 → 多总线（AHB高速 / APB低速 / DMA加速）

6. ARM内核组件

• 寄存器：R0–R15（SP/LR/PC特殊）
• ALU、Cache（I/D）、CPSR/SPSR
• MMU：虚拟地址映射（裸机需关闭）

7. ARM工作模式

• 7种基本模式 + Monitor（Cortex-A）
• User非特权，其余特权
• 寄存器分共享/独立（FIQ最独立）

8. 异常机制

• 向量表固定偏移
• 自动备份CPSR→SPSR、PC→LR
• 恢复需手动SPSR→CPSR、LR→PC

9. 编译流程

• 预处理 → 编译 → 汇编 → 链接
• 工具链：GCC/as/ld

10. 外设接口

• GPIO、UART、PWM — 通过寄存器操作
