串口无线数传模块实现化工园区与3公里外水泵PLC无线通讯实现设备数据传输

一、场景实施背景

某大型化工园区内，主厂区PLC控制系统需对3公里外的5台循环水泵进行远程控制。这些水泵负责园区冷却水循环，其启停状态直接影响生产设备的降温效率。

此前采用有线电缆传输控制信号，但3公里布线需穿越市政道路和河道，施工成本高且易受外界破坏，年均因电缆故障导致水泵失控4-6次，单次故障修复需6小时，造成生产车间降温不足，间接损失超10万元/次。为解决这一问题，园区引入远创智控YC-Bridge-WL无线数传模块，构建双链路冗余传输系统。

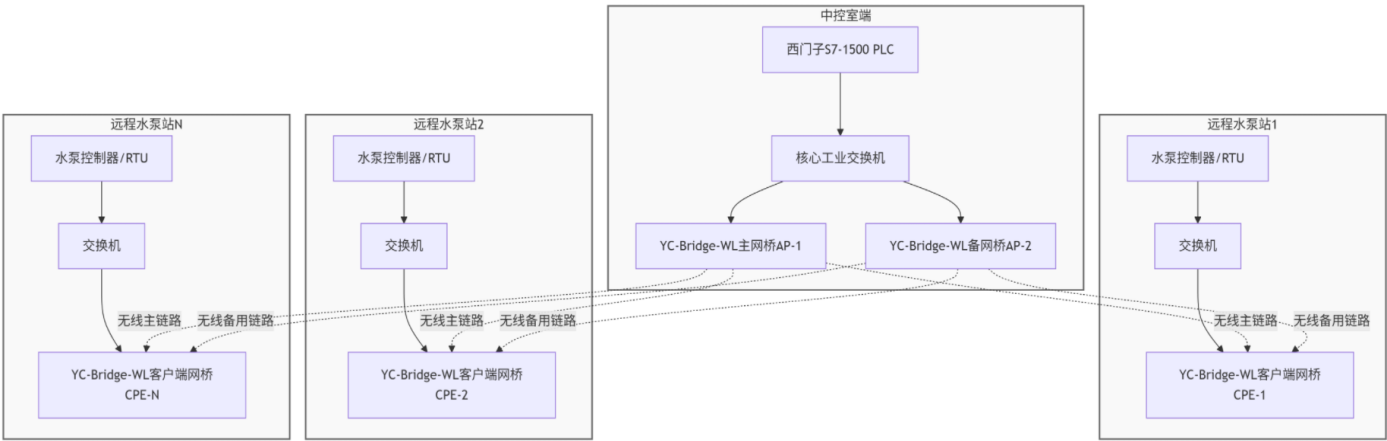

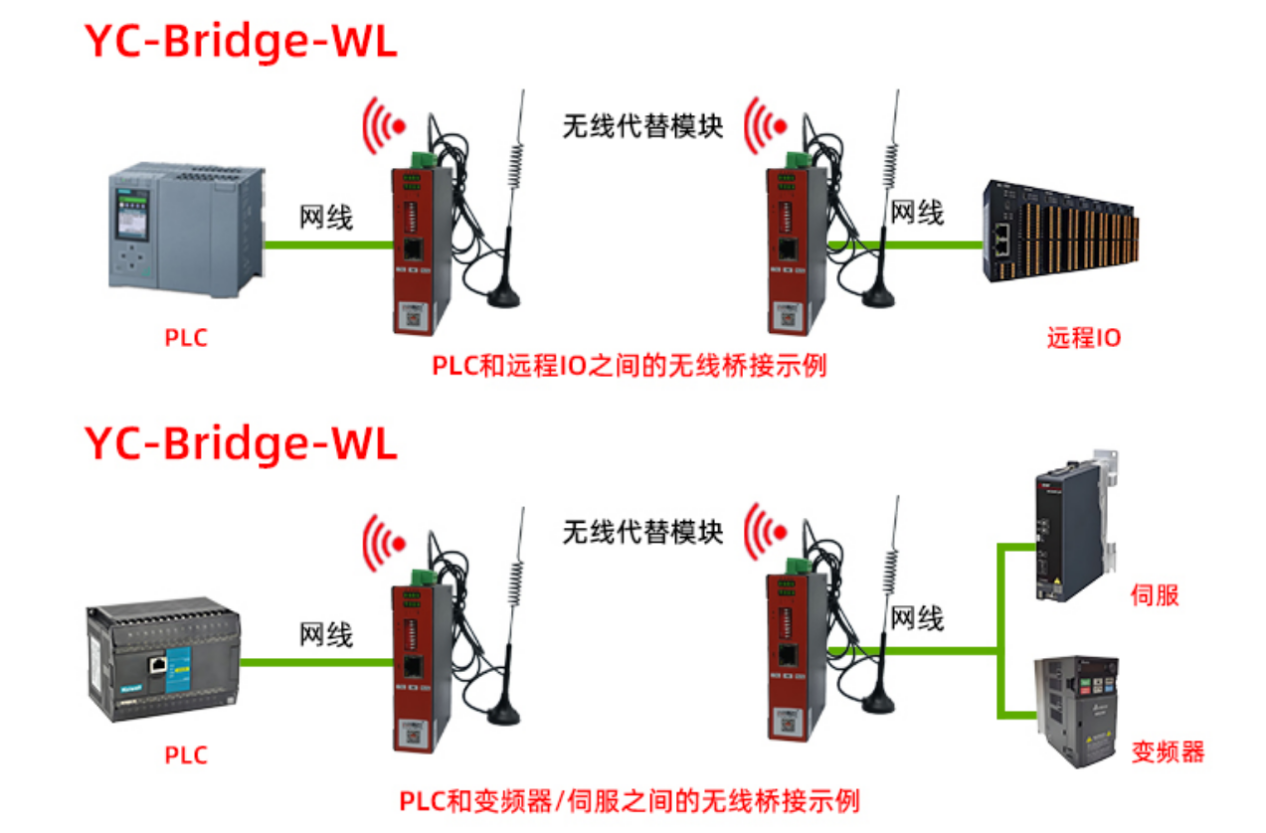

二、结构拓扑图

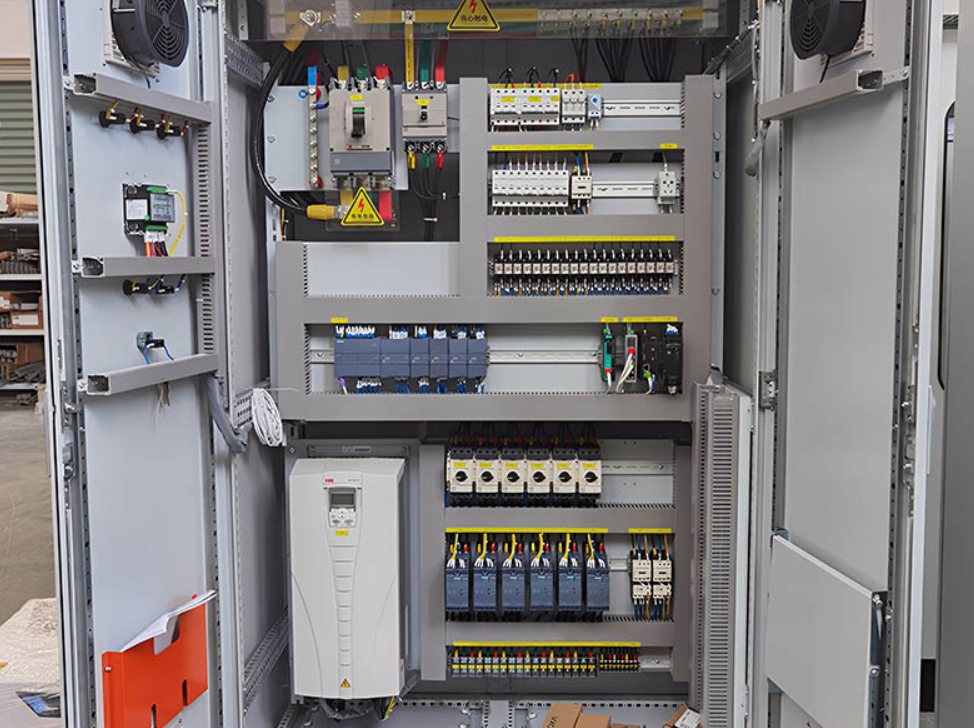

核心节点：主厂区PLC控制柜、5台水泵的本地控制箱（含继电器模块）。

· 设备部署：

· PLC侧：2台远创智控YC-Bridge-WL无线数传模块（主备模式），通过以太网接口连接PLC，外接15dBi高增益定向天线，安装于厂区30米高的信号塔上。

· 水泵侧：每台水泵控制箱旁安装2台YC-Bridge-WL无线数传模块（主备模式），与控制箱内的继电器模块连接，配备12dBi定向天线，安装于8米高的水泥杆上，指向主厂区信号塔。

· 链路设计：主链路承担PLC与水泵的实时控制信号（启停指令）和状态反馈（运行电流、液位）传输；备链路同步传输加密备份数据，通过网桥内置的心跳检测机制实现毫秒级切换。

三、项目痛点

1. 通讯可靠性要求严苛：水泵启停指令若丢失，可能导致冷却水供应中断，引发生产设备过热停机，单次事故损失可达50万元，必须实现100%无丢包传输。

2. 强电磁环境干扰：园区内变压器、高压电缆产生10-500MHz频段电磁干扰，传统无线设备在该环境下通讯中断率超25%，无法满足控制需求。

3. 长距离传输挑战：3公里传输路径中存在2处厂房遮挡，传统无线设备信号衰减达60%，难以维持稳定连接。

四、远创智控YC-Bridge-WL无线数传模块功能简介

该网桥专为工业长距离传输设计，核心功能如下：

· 双链路热备冗余：主备链路切换时间≤2ms，支持数据缓存与续传，确保控制指令零丢失。

· 强抗干扰能力：采用FHSS跳频技术，对10-2400MHz电磁干扰抑制比达90dB，IP67防护等级可抵御粉尘和低压喷水。

· 长距离传输性能：视距传输距离达5公里，配备高增益定向天线后，可穿透两层砖混墙体，信号衰减控制在20%以内。

· 环境适应性：工作温度范围-40℃~85℃，抗振动等级达IEC60068-2-6标准，适应户外恶劣环境。

五、解决方案描述

采用“双链路冗余+抗干扰部署”架构：

1. 双链路控制机制：主备网桥并行运行，主链路每秒传输10次控制指令与状态数据，备链路同步校验数据完整性。当主链路信号强度低于-82dBm时，自动切换至备链路，切换过程无数据断点。

2. 抗干扰与传输优化：网桥安装位置远离高压设备（间距≥20米），利用金属屏蔽罩增强抗电磁干扰能力；通过信号塔与水泥杆的高位部署，减少地面遮挡物影响，确保传输路径视距占比≥90%。

3. 控制功能设计：PLC系统支持单台水泵远程启停、批量控制及定时切换功能，实时监测水泵运行电流（精度±2%）和供水压力，异常时自动报警并推送故障位置至运维终端。



六、实施过程

1. 现场勘查与规划（2天）：使用无人机测绘传输路径，标记遮挡区域；通过频谱分析仪检测电磁干扰分布，确定网桥安装点位与天线角度。

2. 设备部署（1天）：

· PLC侧：在信号塔固定主备网桥，连接至PLC以太网端口，配置IP地址与传输协议。

· 水泵侧：为5台水泵安装网桥与控制箱，连接继电器模块，调整天线指向主厂区信号塔。

1. 调试优化（1天）：设置主备切换阈值与数据重传机制，模拟1000次启停指令测试，验证零丢包性能；对遮挡区域的2台水泵网桥，增加天线增益至15dBi。

2. 试运行与培训（2天）：连续24小时全工况测试，记录链路切换3次（均无感知）；培训运维人员使用状态监测软件，掌握故障诊断与手动切换操作。

七、实施前后效果对比

八、总结

本方案通过远创智控YC-Bridge-WL无线数传模块的双链路冗余设计与强环境适应能力，成功解决了3公里外水泵的无线控制难题。实施后，不仅实现了控制指令零丢包传输，更彻底消除了因通讯故障导致的生产风险，显著降低了运营成本。其在长距离、强电磁环境下的稳定表现，工业无线数传模块为工业设备远程无线控制提供了可复制的范例，充分证明该网桥是恶劣工况下无线通讯的理想选择。
