笔记本电脑维修指南（芯片级）
目录：
1、概述
2、查图流程
3、故障判断
4、点位图
1、概述
通常情况下，新上市的笔记本电脑大约在两年后，厂家会公开其电路原理图；而点位图的发布则不确定，能否获取需看具体情况，工控机的图纸通常更为难得。
笔记本电路原理图篇幅较多，以联想Y7000 为例说明，其原理图可达 110页，因此掌握高效的查图思路非常关键。
2、查图流程

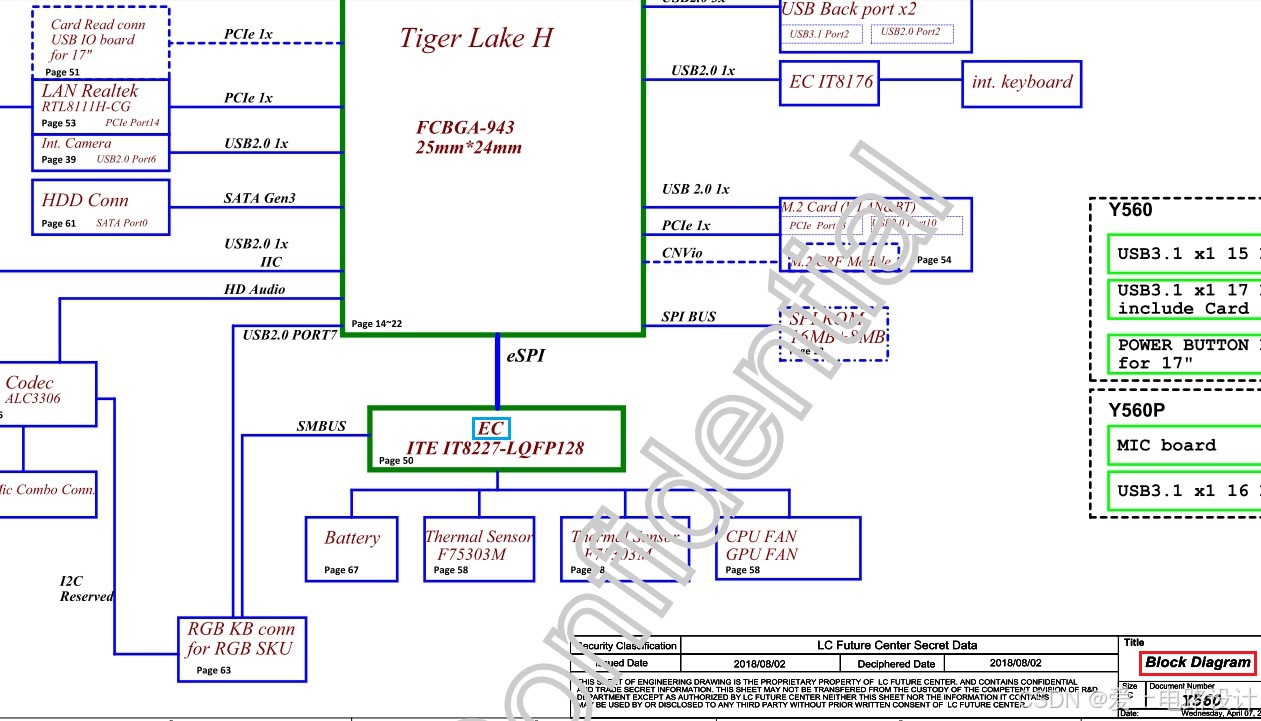

第1步：在原理图文件的开头部分，一般会提供“Block Diagram”（框图）。请在此图中找到“EC”（Embedded Controller，嵌入式控制器），因为 EC 负责管理笔记本电脑的开机过程。示意位置参见图1.1。
图1.1 Block Diagram
第2步：搜索“ITE IT8227”，找到其所在页（79页，记住页数），如下图1.2 所示。

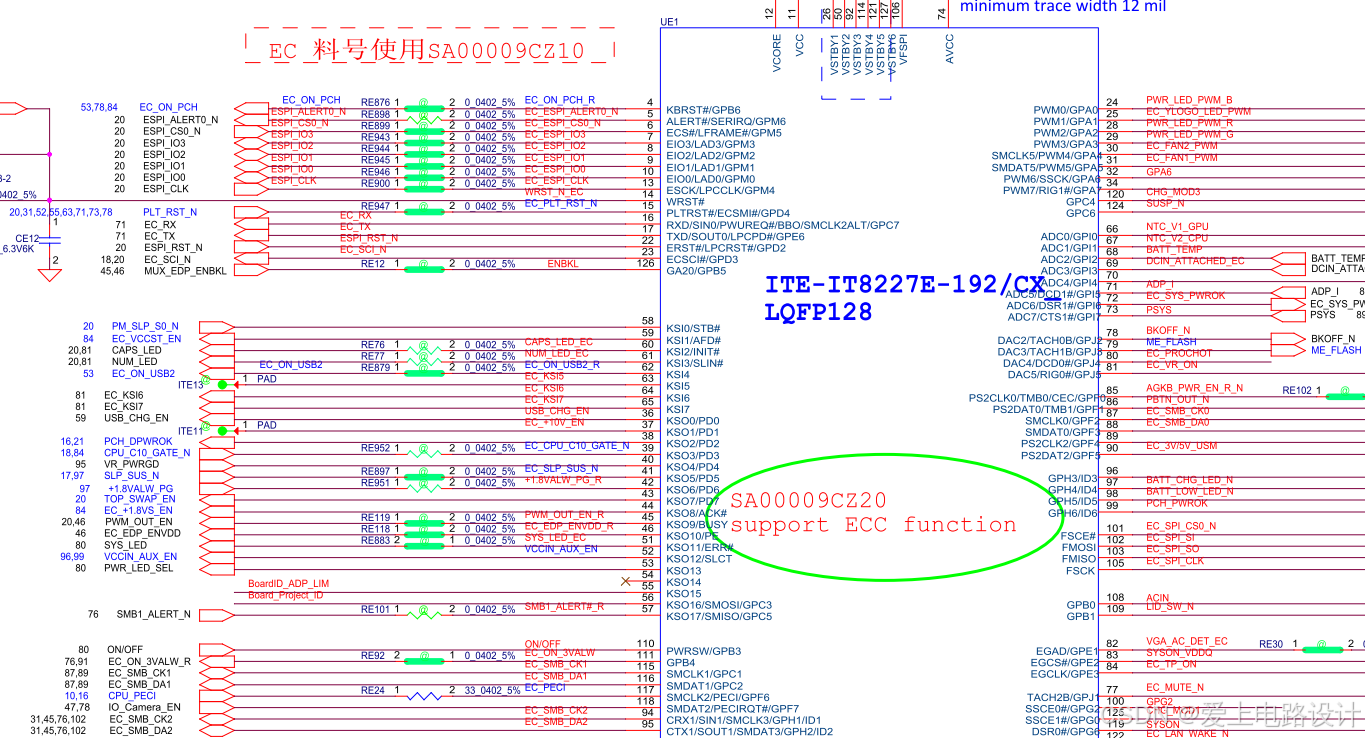

图1.2 ITE8371LQFP
本步骤主要围绕EC展开。

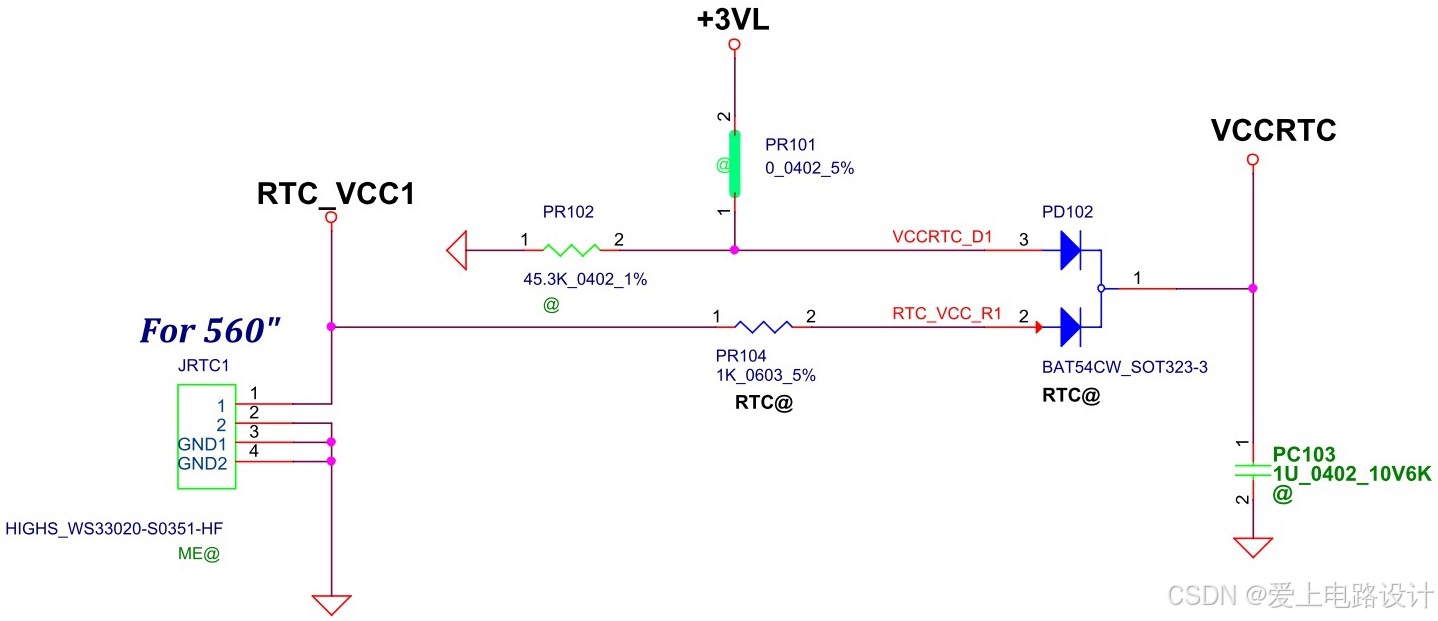

1）搜索“RTC”，CMOS电池电路如下图1.3 所示
图1.3 PWR DCIN/RTC

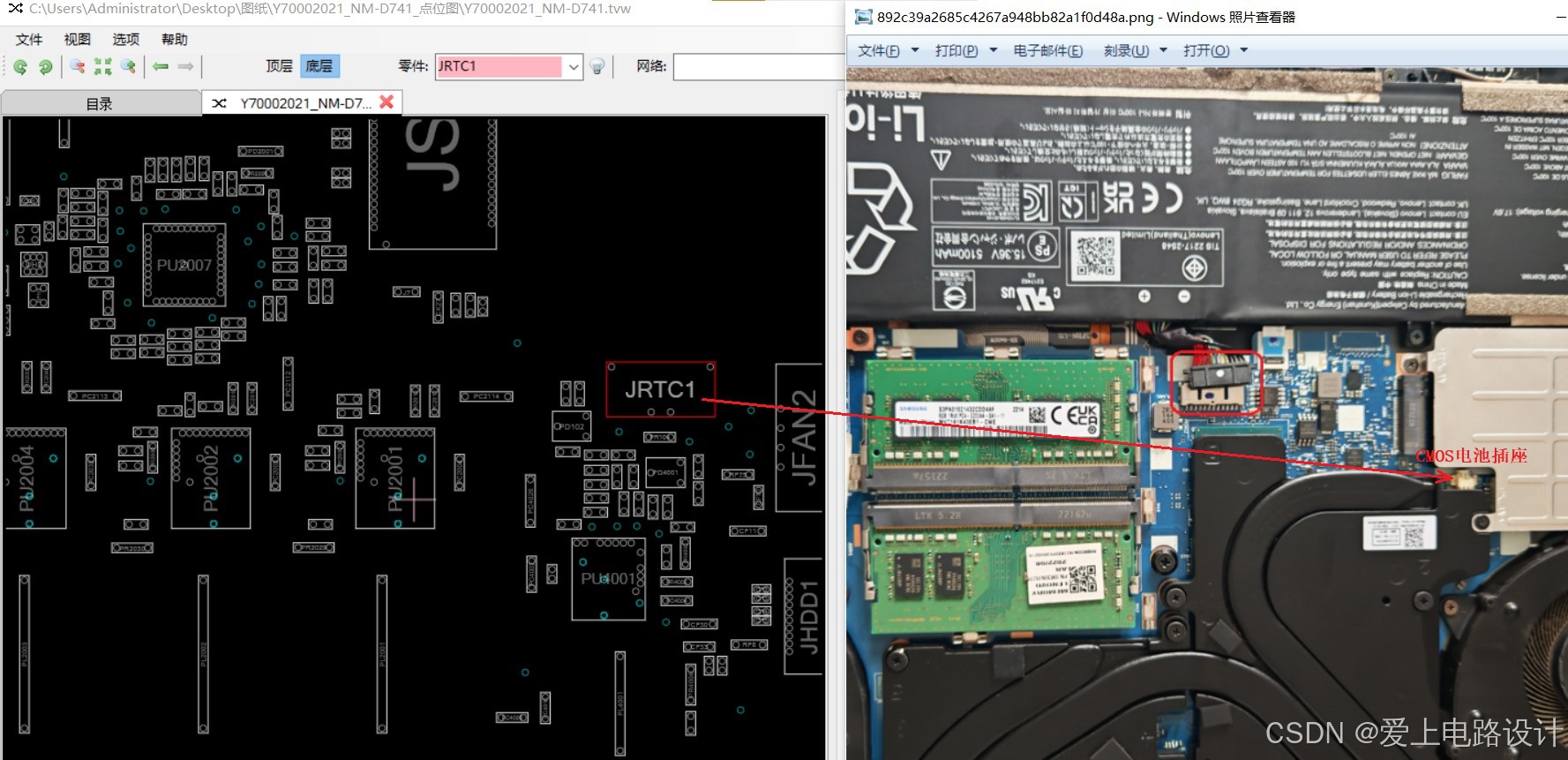

通过实物图中的元器件位号，在原理图中搜索，也可以在点位图找到 JRTC1。

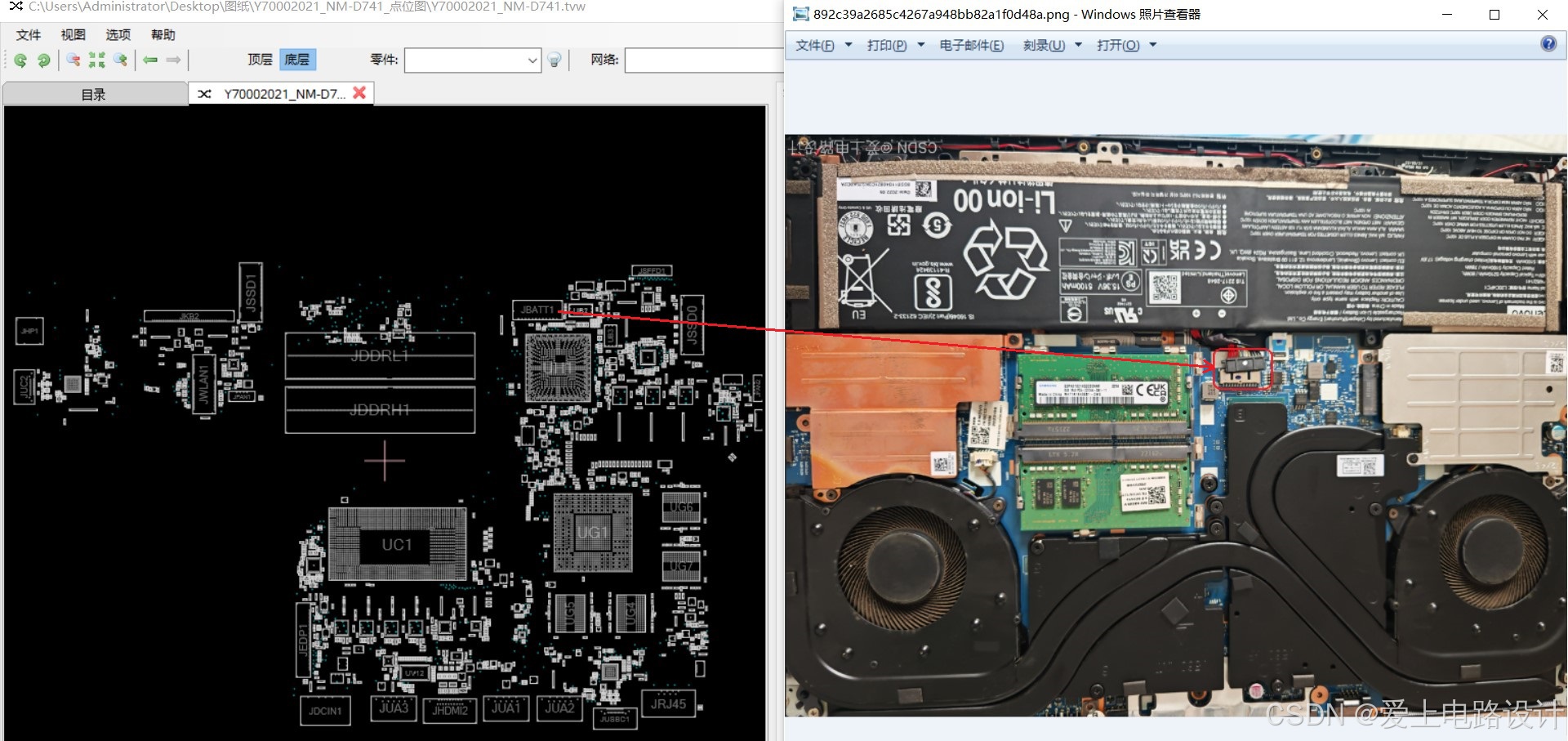

图1.4 点位图与实物图

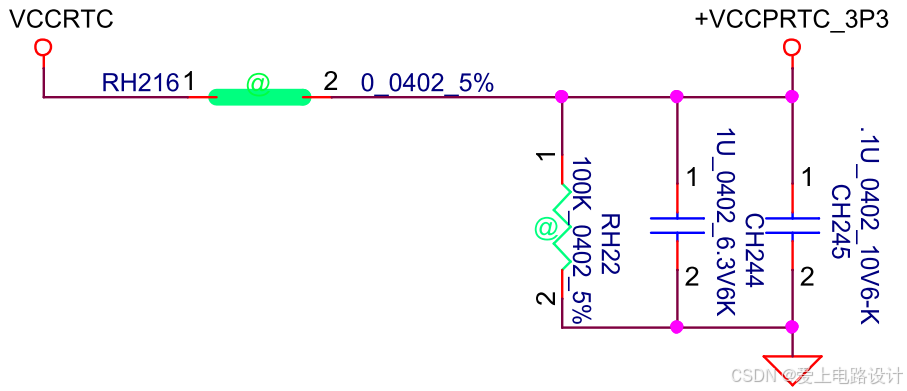

VCCRTC 改名为 +VCCPRTC_3P3，如下图1.5 所示。
图1.5 CPU(1/9)DMI,PEG
提供给南桥芯片。

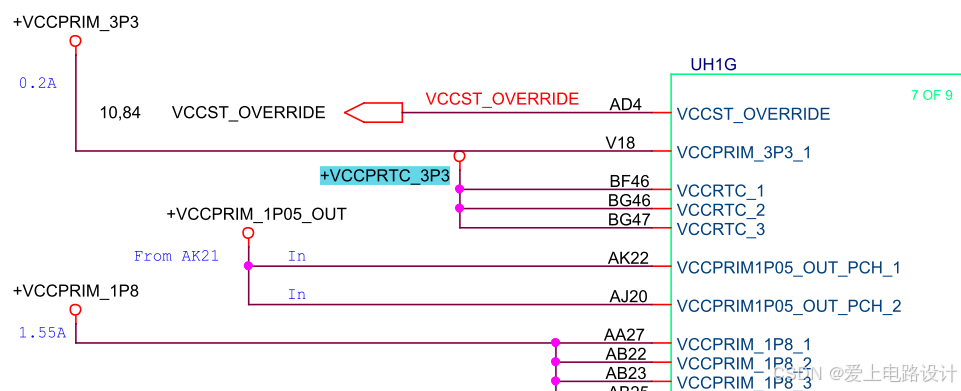

图1.6 CPU(1/9)DMI,PEG
2）EC工作的必要条件（也是开机的必要条件）
（1）EC供电正常

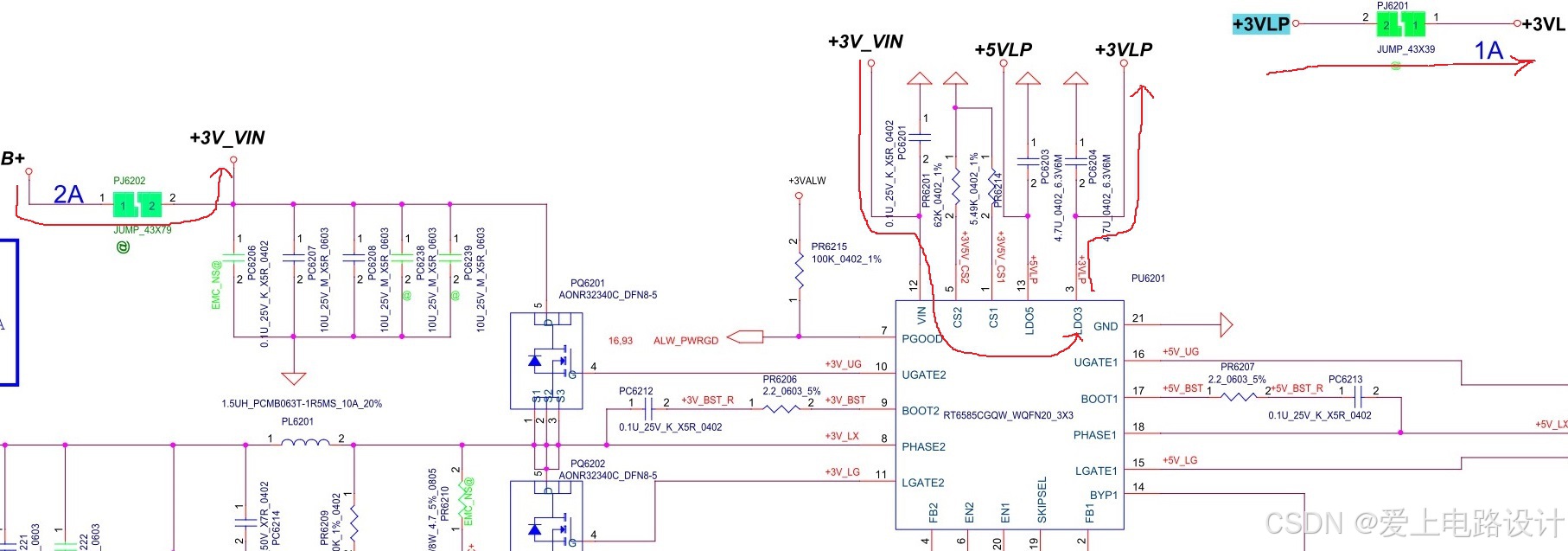

公共点B+ 改名为 +3V_VIN，由 RT6585C 内部的 LDO 产生 +3VLP，改名为 +3VL 给 EC 供电。
图1.7 PWR_3VALW/5VALW

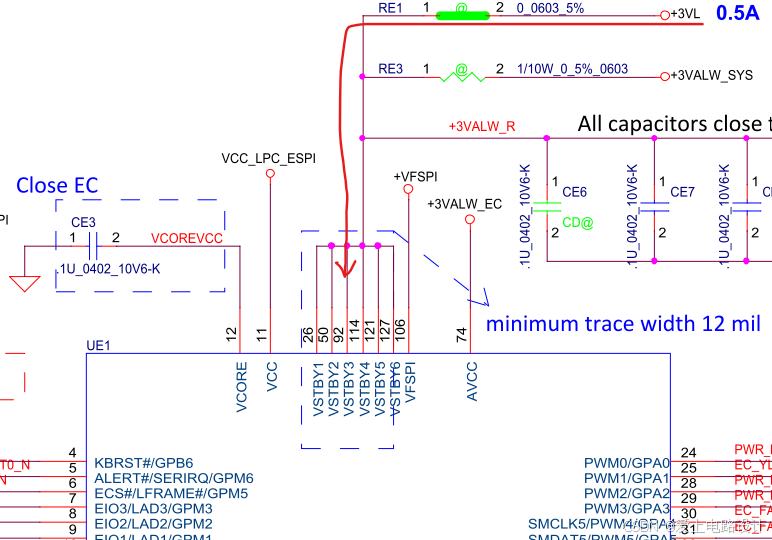

EC 得到供电电压 +3VL，如下图1.8 所示。
图1.8 ITE8371LQFP
（2）WRST#复位正常

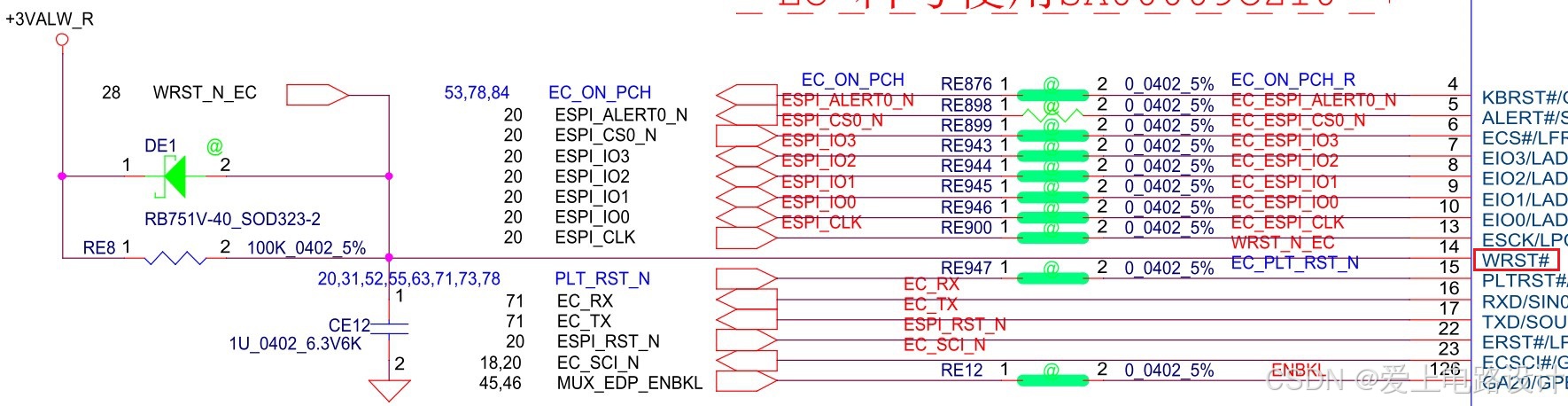

图1.9 ITE8371LQFP
（3）外接晶振起振（内置忽略），程序正常，EC就会开始工作
第3步：等待开机键按下
搜索“OFF”或者“Button”等，即可找到开机按键的位置，如图1.11 所示。如图1.10 所示，EC 的 110脚名称“PWRSW/GPB3”中的 PWRSW 就是 Power Switch 电源开关的含义。
图1.10 EC的开机键端口

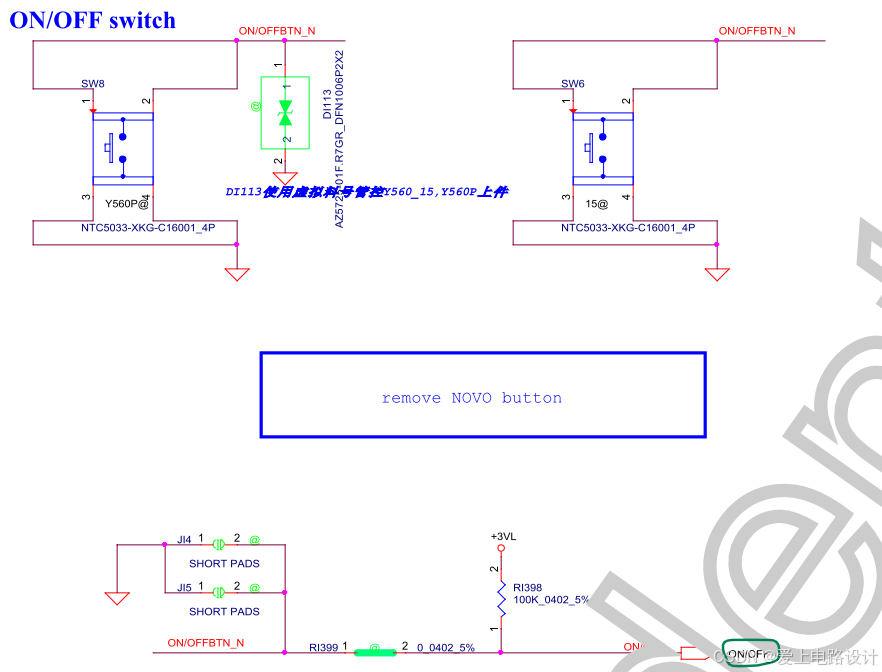

图1.11 开机键位置
EC 通过 I²C 与电池管理芯片BQ24780SRUYR 通信，用于检测电池的充电电流与放电电流等。

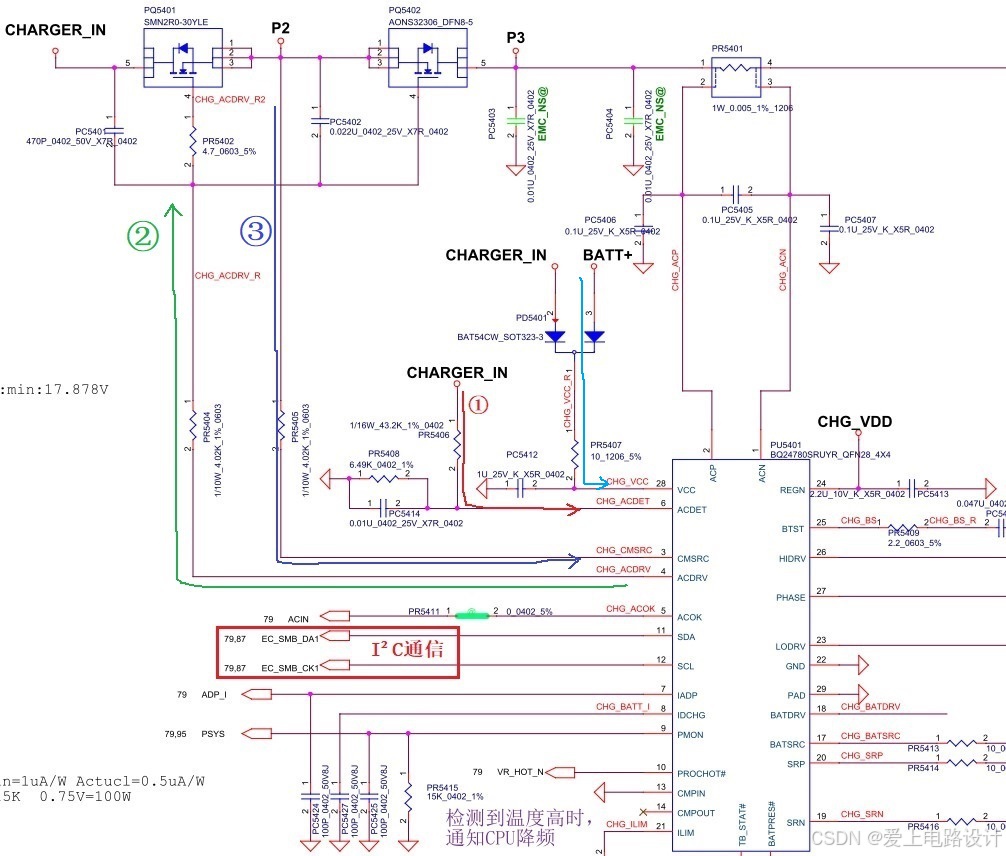

第4步：CHARGER_IN 为外部充电适配器送入的电源，经①由 BQ24780SRUYR 的 ACDET 检测到，表示有外接电源。经②ACDRV 发出驱动电压导通 NMOS/PQ5401，P2节点得电，进入③ CMSRC 作为 ACDRV 电荷泵源输入。
由 PQ5402 的体二极管产生小电流公共点B+，很快 PQ5402 也会完全导通，产生大电流公共点B+。PQ5401 与 PQ5402 都需要自举栅极电压。
PR5401 检测当前电流，通过 ACP 与 ACN 差分输入 BQ24780SRUYR。
由 CHARGER_IN 或 BATT+ 给 BQ24780SRUYR 供电。
图1.12 BQ24780SRUY原理
自举电路字面意思是自己把自己抬起来的电路，是电子电路中常见的电路之一。它也叫升压电路，是利用自举二极管、自举电容等电子元件，使电容放电电压和电源电压叠加，从而使栅极电压升高。

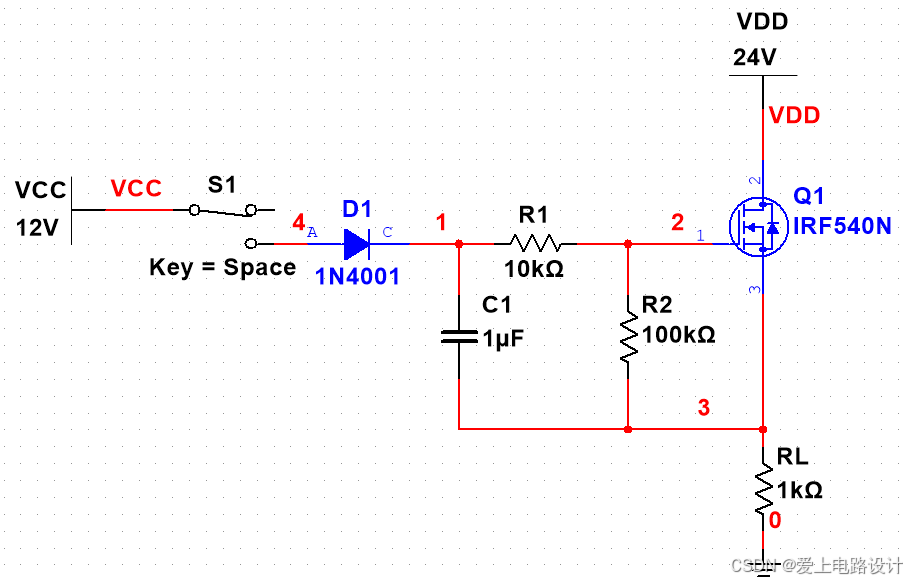

图1.13 自举升压示意图
工作原理：
当 S1 闭合，通过 D1 与 R1 加载到 Q1 的栅极，Q1 导通，此时 C1 的下端约为 24V 电压，C1 的上端（节点1）就是 24V+12V-0.7V = 35.3V，Q1 的 Vgs = 35.3V-24V = 11.3V，足以维持 MOS管 Q1的导通。
通过 Buck 降压经 PHASE 管脚输出 BATT+，经①给锂电池充电。无外接电源时，经②的 PQ5403 给到 B+ 供电。

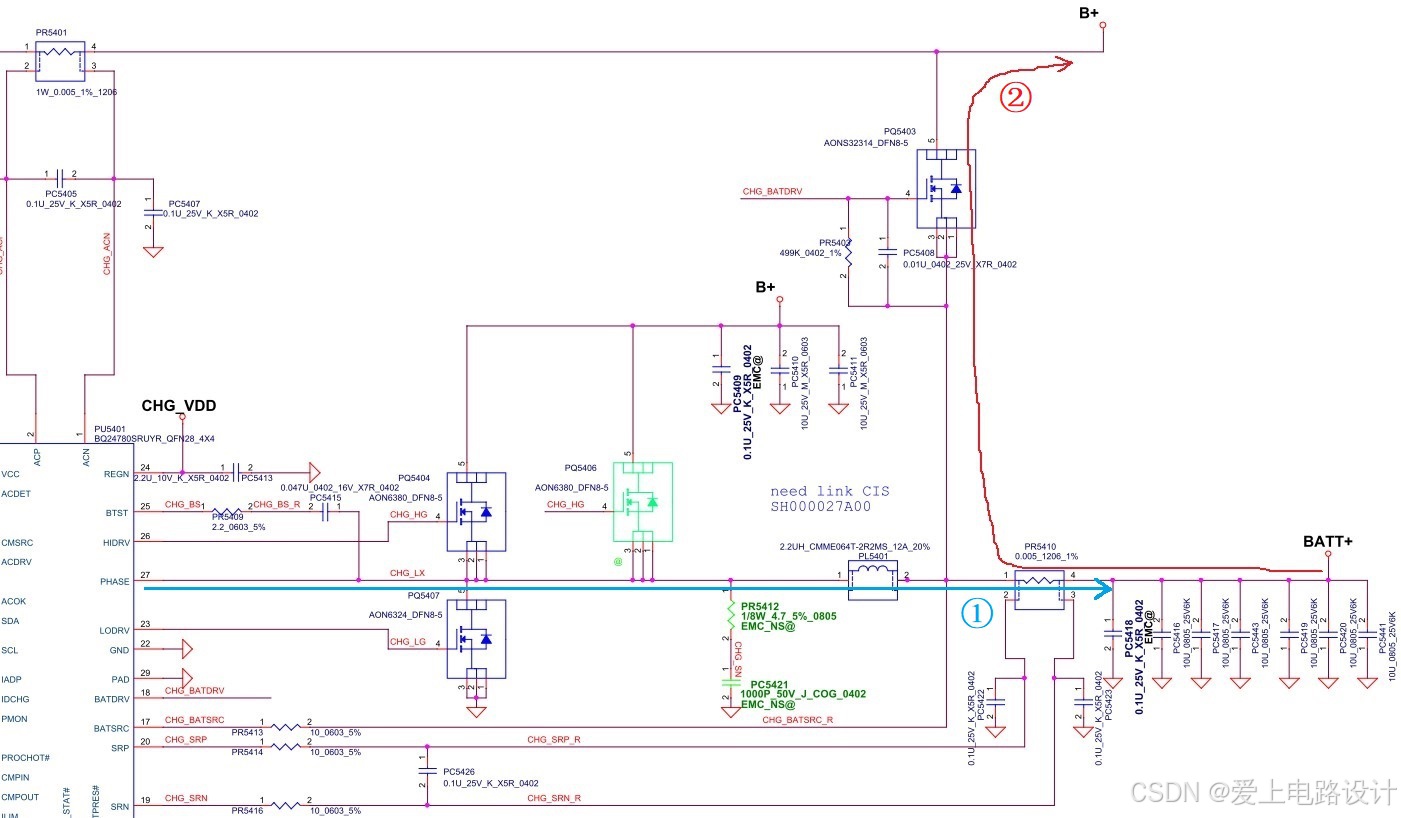

图1.14 充放电原理图

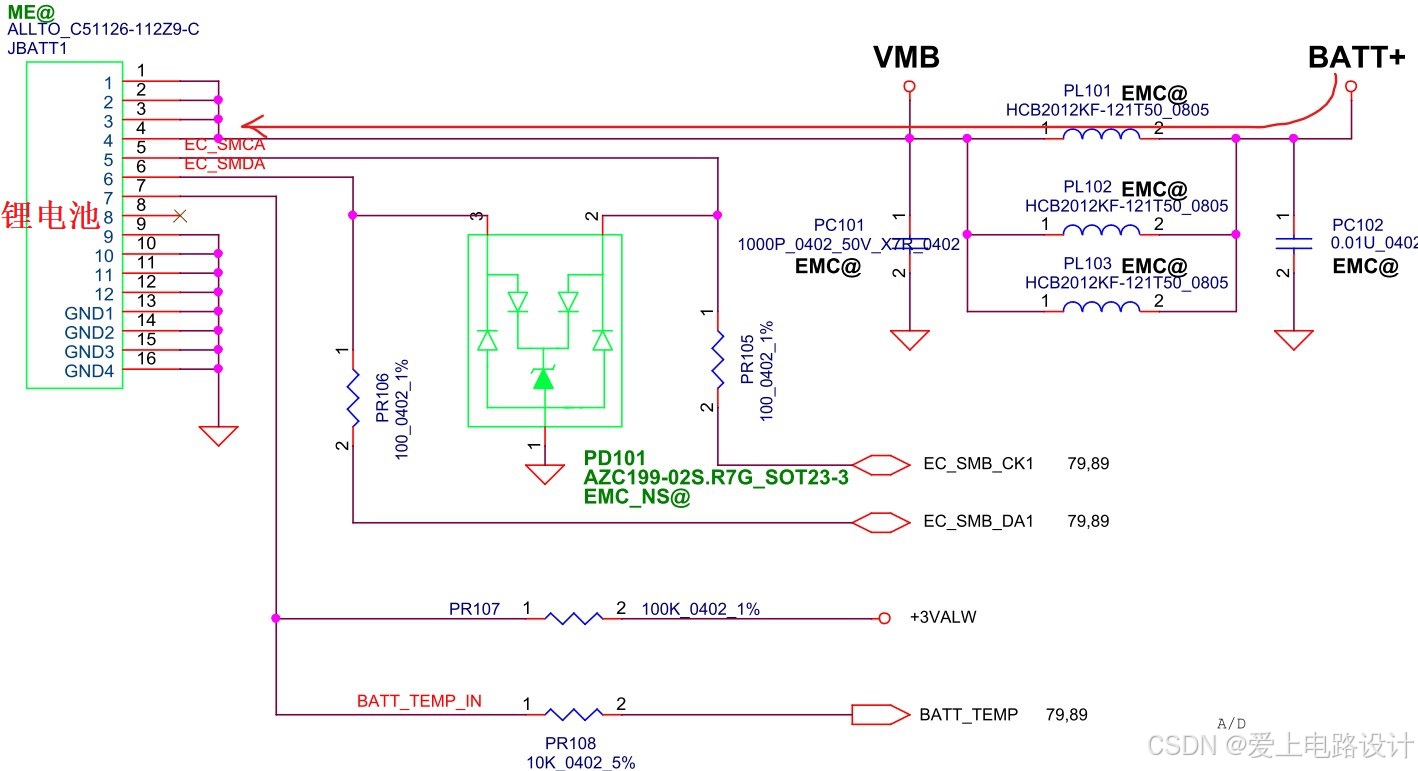

BATT+ 经电感连接到锂电池。
图1.15 锂电池
BQ24780SRUYR 部分电路无异常，则由 ACOK 反馈给 EC。这部分电路的原理与 10年前的笔记本电脑其实差异并不大，万变不离其宗。
对于笔记本的维修，掌握其电路的定性分析非常关键，剩下的就是一些小技巧以及手工。由于涉及到的内容较多，本处只是起一个抛砖引玉的作用。
Y70002021_NM-D741图纸、点位与BIOS：download.csdn.net/download/liht_1634/91699181。
3、故障判断
可调电源替代原装适配器，并实时显示主板的电流变化情况。
一个正常的开机过程，电流会有一系列规律的“跳变”。维修技师通过观察电流卡在哪个跳变之前，就能大致判断故障范围（如：0.01A → 待机电压短路；0.02A → 待机电路正常，但未能触发；0.4A → 内存不过；0.8A → 显卡不过）。
4、点位图
图1.16 点位图的使用
代工厂家不会直接给出 PCB板图纸，放出点位图就不错了。Y7000 的点位图采用 BoardViewer软件打开，此软件的使用较为简单。
JBATT1就是锂电池座：
图1.17 点位图与实物图
