​​[硬件电路-243]：电源纹波与噪声

电源纹波与噪声是衡量直流电源输出质量的核心指标，直接影响电子设备的稳定性、精度和寿命。以下从定义、产生机理、测试方法、影响及抑制措施五个维度展开详细解析：

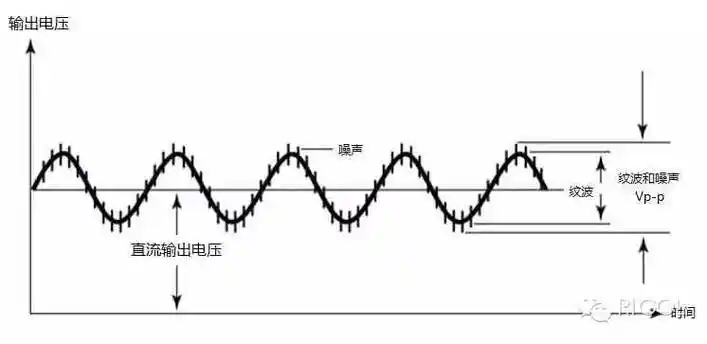

一、定义与区分

1. 电源纹波（Ripple）：
   • 定义：直流输出电压中叠加的周期性低频波动，通常与电源的开关频率或整流电路的工频相关。
   • 特征：
     • 频率固定（如开关电源的纹波频率=开关频率×N，N为谐波次数）。
     • 幅值较大（典型值：线性电源<10mV，开关电源10-100mV）。
   • 示例：Buck电路输出端的三角波或梯形波纹波。
2. 电源噪声（Noise）：
   • 定义：直流输出电压中叠加的非周期性、高频随机干扰，主要由开关瞬态、电磁干扰（EMI）或外部辐射引起。
   • 特征：
     • 频率范围宽（从kHz到GHz）。
     • 幅值较小（典型值：<1mV，但敏感电路中可能需<10μV）。
   • 示例：MOSFET开关时产生的di/dt噪声、数字电路的时钟谐波干扰。

关键区别：

特性	纹波	噪声
周期性	是（固定频率）	否（随机）
频率范围	低频（<1MHz）	高频（>1MHz）
产生原因	电源拓扑结构	开关瞬态、外部干扰
抑制方法	增大滤波电容、优化电感	屏蔽、滤波、接地

二、产生机理

1. 纹波的产生

• 线性电源：
  • 来源：整流后的工频（50/60Hz）脉动直流经电容滤波后残留的二次谐波（100/120Hz）。
  • 幅值公式：Vripple​≈f⋅CIload​​，其中Iload​为负载电流，f为整流频率，C为滤波电容。
• 开关电源：
  • 来源：开关管（如MOSFET）的周期性通断导致电感电流的三角波波动，经电容滤波后形成纹波。
  • 幅值公式：Vripple​≈8⋅fsw​⋅CΔIL​​，其中ΔIL​为电感电流纹波，fsw​为开关频率。

2. 噪声的产生

• 开关瞬态噪声：
  • 原因：MOSFET开关时，漏极-源极电压（VDS​）和电流（ID​）的快速变化（di/dt、dv/dt）通过寄生电容耦合到输出端。
  • 典型场景：Buck电路中，下管开通时，电感电流通过下管和输出电容形成回路，产生高频振铃。
• 电磁干扰（EMI）：！！！！
  • 传导噪声：通过电源线或信号线传播（如开关电源的共模噪声）。
  • 辐射噪声：通过空间电磁场传播（如数字电路的时钟信号辐射）。
• 外部干扰：
  • 电源线耦合：附近电机、继电器开关产生的瞬态电压。
  • 射频干扰（RFI）：手机、Wi-Fi信号的辐射干扰。

三、测试方法

1. 纹波测试

• 工具：示波器（带宽≥100MHz）、无源探头（×10档）、接地弹簧。
• 步骤：
  1. 将探头接地环短接至输出端负极，减少环路面积。
  2. 设置示波器：
     • 带宽限制：20MHz（滤除高频噪声）。
     • 触发模式：边沿触发（捕获纹波周期）。
     • 时基：根据开关频率调整（如10μs/div对应100kHz开关频率）。
  3. 测量峰峰值（Vpp​）和有效值（Vrms​）。

2. 噪声测试

• 工具：示波器（带宽≥1GHz）、近场探头（H场或E场）、频谱分析仪。
• 步骤：
  1. 使用近场探头靠近电源输出端，捕捉高频辐射噪声。
  2. 频谱分析仪设置：
     • 中心频率：根据干扰频段调整（如100MHz-1GHz）。
     • 分辨率带宽（RBW）：1kHz-1MHz（平衡精度与速度）。
  3. 识别噪声峰值频率，分析干扰源（如开关频率的谐波）。

四、对电子设备的影响

1. 模拟电路：
   • 运放输入端：纹波/噪声通过反馈网络放大，导致输出信号失真（如音频放大器的背景噪声）。
   • ADC/DAC：参考电压波动引入量化误差，降低信噪比（SNR）。
2. 数字电路：
   • 时钟抖动：电源噪声导致时钟信号边沿抖动，增加传输延迟（如DDR内存的时序错误）。
   • 逻辑电平误判：噪声叠加在信号线上，可能使TTL电平（0.8V-2.4V）超出阈值范围。
3. 敏感设备：
   • 医疗仪器：电源噪声可能干扰心电图（ECG）信号，导致误诊。
   • 射频电路：噪声通过混频器下变频至基带，降低接收灵敏度。

五、抑制措施

1. 纹波抑制

• 增大滤波电容：
  • 公式：C≥8⋅fsw​⋅Vripple​Iload​​。
  • 示例：若Iload​=2A，fsw​=200kHz，Vripple​=50mV，则C≥250μF。
• 优化电感设计：
  • 增大电感值（L）可降低电感电流纹波（ΔIL​∝1/L）。
  • 选择低损耗磁芯（如铁氧体、粉芯）减少高频损耗。
• 多级滤波：
  • 采用LC或π型滤波器（如C-L-C结构），进一步衰减纹波。

2. 噪声抑制

• 屏蔽与接地：
  • 使用金属屏蔽罩包裹电源模块，减少辐射噪声。
  • 单点接地：避免地环路引入共模噪声。
• 滤波器设计：
  • 共模扼流圈：抑制电源线上的共模噪声（如100μH共模电感）。
  • X/Y电容：滤除差模/共模噪声（X电容跨接火零线，Y电容跨接火线/零线与地）。
• 布局优化：
  • 开关管与输出电容靠近，减少寄生电感。
  • 数字地与模拟地分开，通过磁珠或0Ω电阻单点连接。
• 软开关技术：
  • 采用零电压开关（ZVS）或零电流开关（ZCS），降低开关瞬态的di/dt和dv/dt。

六、案例分析

案例1：开关电源输出纹波超标

• 问题：Buck电路输出12V/2A，纹波达200mV（要求<100mV）。
• 原因：输出电容容量不足（仅100μF），等效串联电阻（ESR）过高（50mΩ）。
• 解决方案：
  1. 更换低ESR陶瓷电容（100μF X7R + 10μF MLCC）。
  2. 增加一级LC滤波（10μH电感 + 100μF电容）。
  3. 纹波降至80mV，满足要求。

案例2：音频放大器背景噪声

• 问题：运放输入端耦合电源噪声，导致输出端出现“嗡嗡”声。
• 原因：电源未采用LDO稳压，直接使用开关电源输出。
• 解决方案：
  1. 在开关电源后级增加LDO（如LP2985-3.3）。
  2. LDO输入/输出端并联0.1μF和10μF电容。
  3. 背景噪声消失，信噪比提升20dB。

结语

电源纹波与噪声是电子设计中不可忽视的“隐形杀手”，其抑制需从电源拓扑选择、元件选型、布局布线到测试验证全链条把控。随着半导体工艺进步（如GaN、SiC器件）和数字电源技术发展，未来电源的纹波与噪声将进一步降低，但高频化带来的EMI挑战仍需持续创新解决方案。
