qt QHorizontalBarSeries详解

news 2025/9/18 16:56:28

1、概述

QHorizontalBarSeries 是 Qt Charts 模块中用于创建水平条形图的类，继承自 QAbstractBarSeries。它可以在图表中显示一组水平条形数据，每个条形代表一个数据点，适用于比较不同类别数据的大小关系。

QHorizontalBarSeries 通常与 QBarSet 配合使用，一个 QBarSet 代表一组相关的数据，而 QHorizontalBarSeries 可以包含多个 QBarSet，形成分组的水平条形图。水平条形图与垂直条形图的区别在于数据的展示方向，水平条形图的类别标签在垂直轴上，数值在水平轴上。

2、重要方法

QHorizontalBarSeries(QObject *parent = nullptr)：构造函数，创建一个水平条形图系列
void append(QBarSet *set)：向系列中添加一个数据组
void remove(QBarSet *set)：从系列中移除指定的数据组
QList<QBarSet *> barSets() const：返回系列中所有的数据组
qreal barWidth() const：返回条形的宽度
void setBarWidth(qreal width)：设置条形的宽度
bool isLabelsVisible() const：判断是否显示数据标签
void setLabelsVisible(bool visible)：设置是否显示数据标签
Qt::Alignment labelsAlignment() const：返回数据标签的对齐方式
void setLabelsAlignment(Qt::Alignment alignment)：设置数据标签的对齐方式
QString labelsFormat() const：返回数据标签的格式字符串
void setLabelsFormat(const QString &format)：设置数据标签的格式字符串

3、信号

QHorizontalBarSeries 继承自 QAbstractBarSeries，主要信号包括：

void clicked(int index, QBarSet *barset)：当点击某个条形时触发，参数为条形在数据组中的索引和所在的数据组
void hovered(bool status, int index, QBarSet *barset)：当鼠标悬停在条形上或离开时触发，status 表示是否悬停，index 为条形索引，barset 为所在数据组
void pressed(int index, QBarSet *barset)：当按下条形时触发
void released(int index, QBarSet *barset)：当释放条形时触发
void doubleClicked(int index, QBarSet *barset)：当双击条形时触发

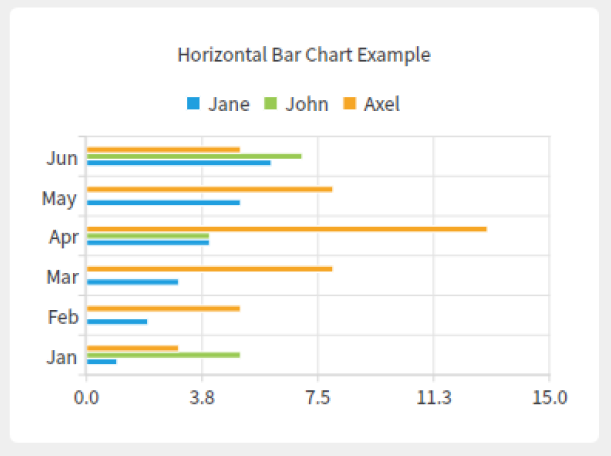

4、C++ 实例

#include <QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QLineSeries>
#include <QtCharts/QValueAxis>
#include <QtCharts/QAreaSeries>
#include <QLegend>
#include <QHCandlestickModelMapper>QT_CHARTS_USE_NAMESPACEint main(int argc, char *argv[])
{QApplication a(argc, argv);// 创建数据集QBarSet *set0 = new QBarSet("Jane");QBarSet *set1 = new QBarSet("John");QBarSet *set2 = new QBarSet("Axel");*set0 << 1 << 2 << 3 << 4 << 5 << 6;*set1 << 5 << 0 << 0 << 4 << 0 << 7;*set2 << 3 << 5 << 8 << 13 << 8 << 5;// 创建水平条形图序列QHorizontalBarSeries *series = new QHorizontalBarSeries();series->append(set0);series->append(set1);series->append(set2);// 创建图表QChart *chart = new QChart();chart->addSeries(series);chart->setTitle("Horizontal Bar Chart Example");// 创建轴QStringList categories;categories << "Jan" << "Feb" << "Mar" << "Apr" << "May" << "Jun";QBarCategoryAxis *axisY = new QBarCategoryAxis();axisY->append(categories);QValueAxis *axisX = new QValueAxis();chart->addAxis(axisY, Qt::AlignLeft);chart->addAxis(axisX, Qt::AlignBottom);series->attachAxis(axisY);series->attachAxis(axisX);// 设置轴的范围axisX->setRange(0, 15);// 创建视图QChartView *chartView = new QChartView(chart);chartView->setRenderHint(QPainter::Antialiasing);// 显示图表QMainWindow window;window.setCentralWidget(chartView);window.resize(400, 300);window.show();return a.exec();
}
