【嵌入式硬件实例】-555定时器实现水位检测

555定时器实现水位检测

在这篇文章中，我们将使用一个555定时器集成电路来制作一个水位检测器。通常，水箱没有配备水溢出机制，这导致了大量的水资源浪费。

1、应用介绍

在这个项目中，我们正在制作一个使用IC 555定时器的水位指示器项目，它可以帮助检测水箱中的水是否溢出。

• 只需要完成下面给出的电路，并将电线放置在水箱内的不同位置。当你启动水泵向水箱注水时，电路将自动激活。
• 通过我们放在水箱内的电线，它会检查水箱内的水位是否已满。如果水位低或适中，水泵将继续工作，
• 当水位满时，电路将切断水泵的电源并将其关闭。

2、硬件准备与接线

本次应用将使用到如下硬件模块：

• 555 定时器 IC
• 2个1M 电阻
• 100欧姆电阻
• 1N4007二极管
• BC547晶体管
• 水泵
• 面包板和连接线

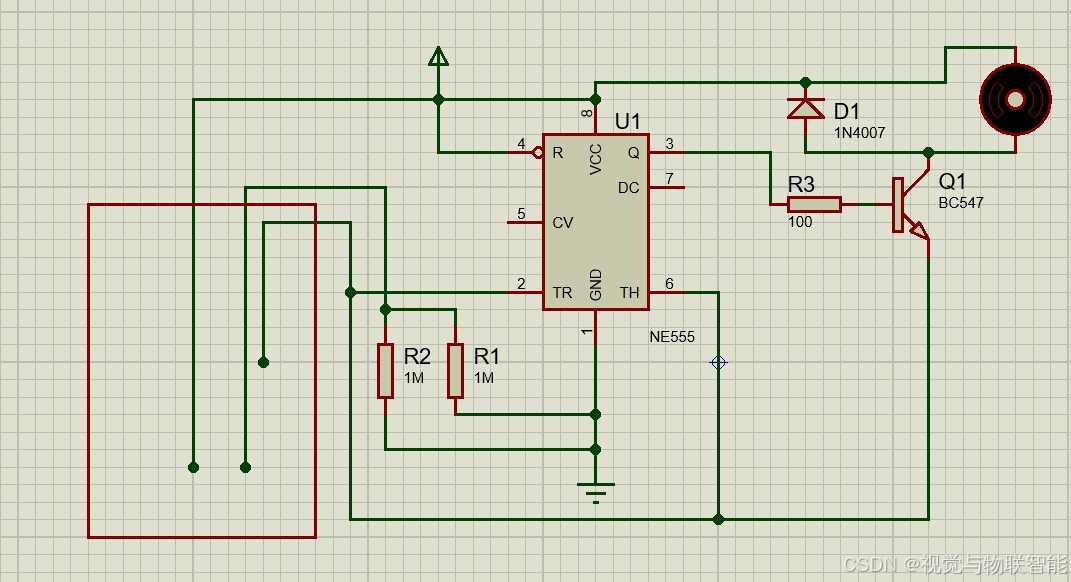

硬件接线如下：

• 将555定时器的4脚和8脚连接在一起。
• 将面包板的正负轨道与电源的正负端子连接。
• 将555定时器的1脚连接到负极，8脚连接到正极。
• 通过一个1M电阻将555定时器IC的6脚与负极连接。
• 同样，通过一个1M电阻将555定时器IC的2脚与负极连接。通过一个100欧姆的电阻将3脚与BC547晶体管的基极连接。
• 二极管1N4007，将其正极与BC547晶体管集极引脚连接。
• 将二极管的负极与面包板的正极连接。
• 将晶体管的发射极引脚与负极连接。
• 一个水泵一端与晶体管的集电极引脚连接，另一根线与正极连接。

将555定时器的6脚和2脚的电线延长，并将它们连同正极供电线一起放入水箱中。

将555定时器6脚的线绑在顶部，将来自2脚的线绑在底部。现在电路就完成了。
