abaqus仿真完后如何把受力曲线显示出来

news 2025/9/17 13:02:47

以一个圆柱顶部受力为例，把圆柱体的底面的受力情况曲线显示出来。

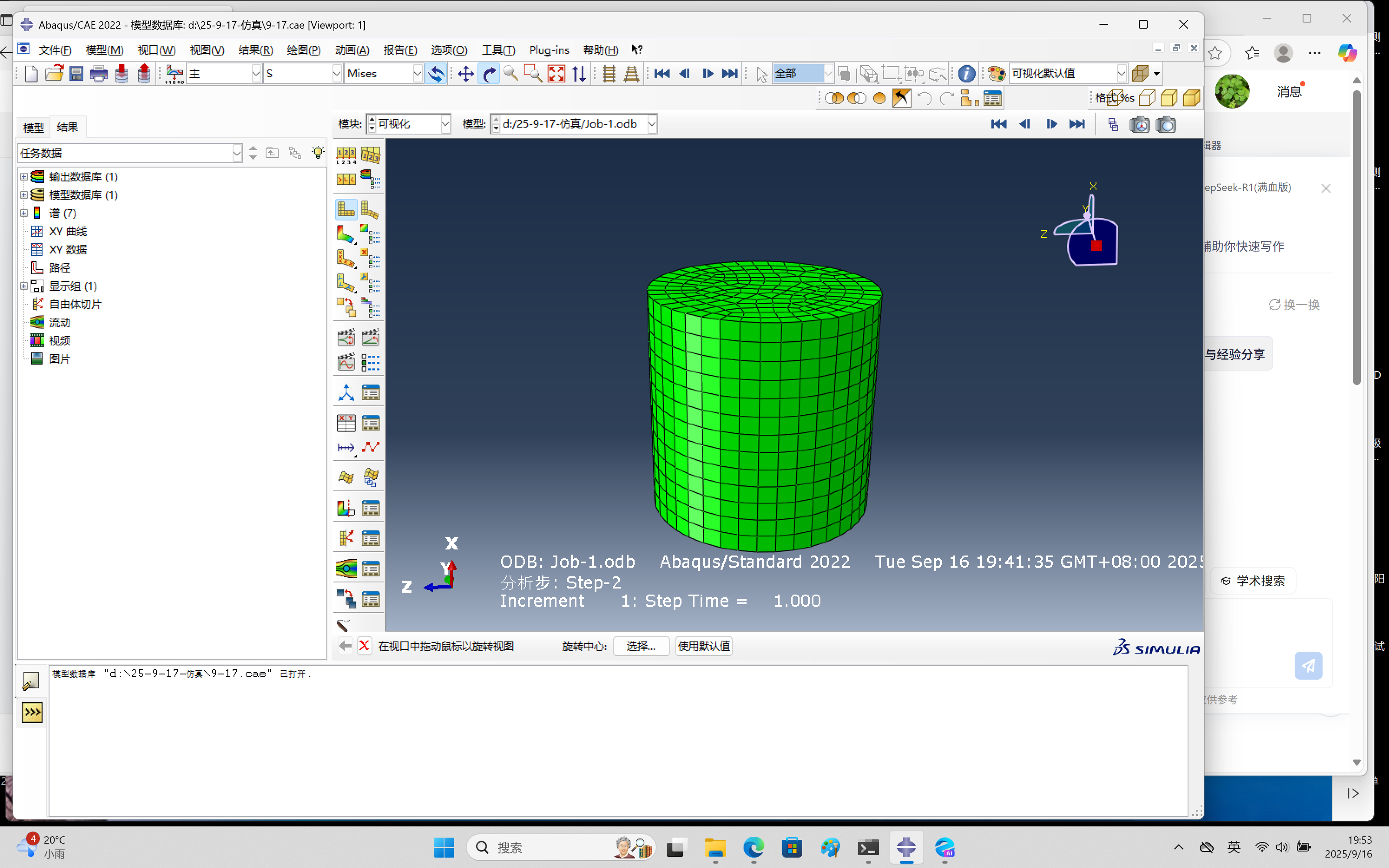

原始图是这样的

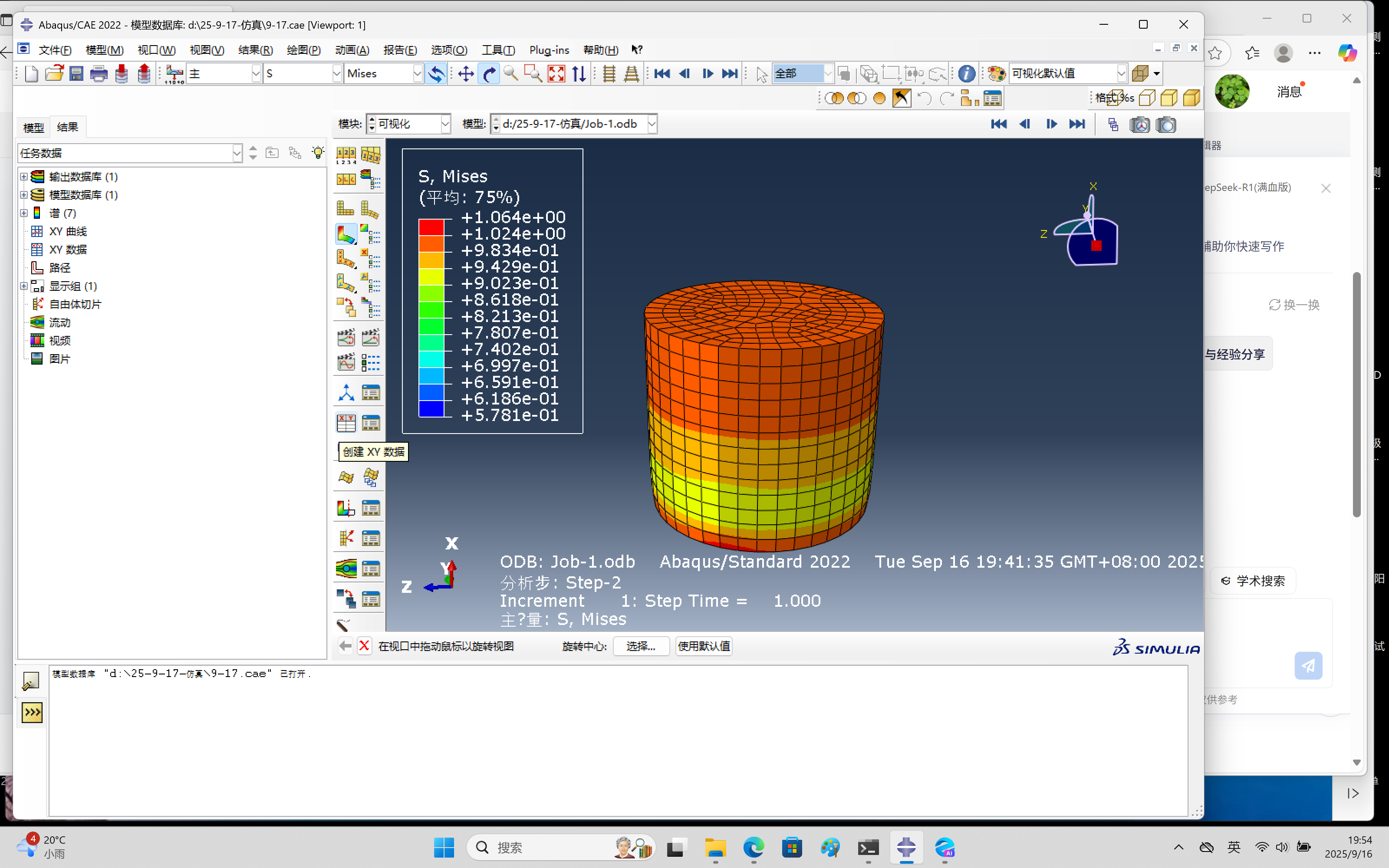

仿真后是这样

点“创建XY数据”

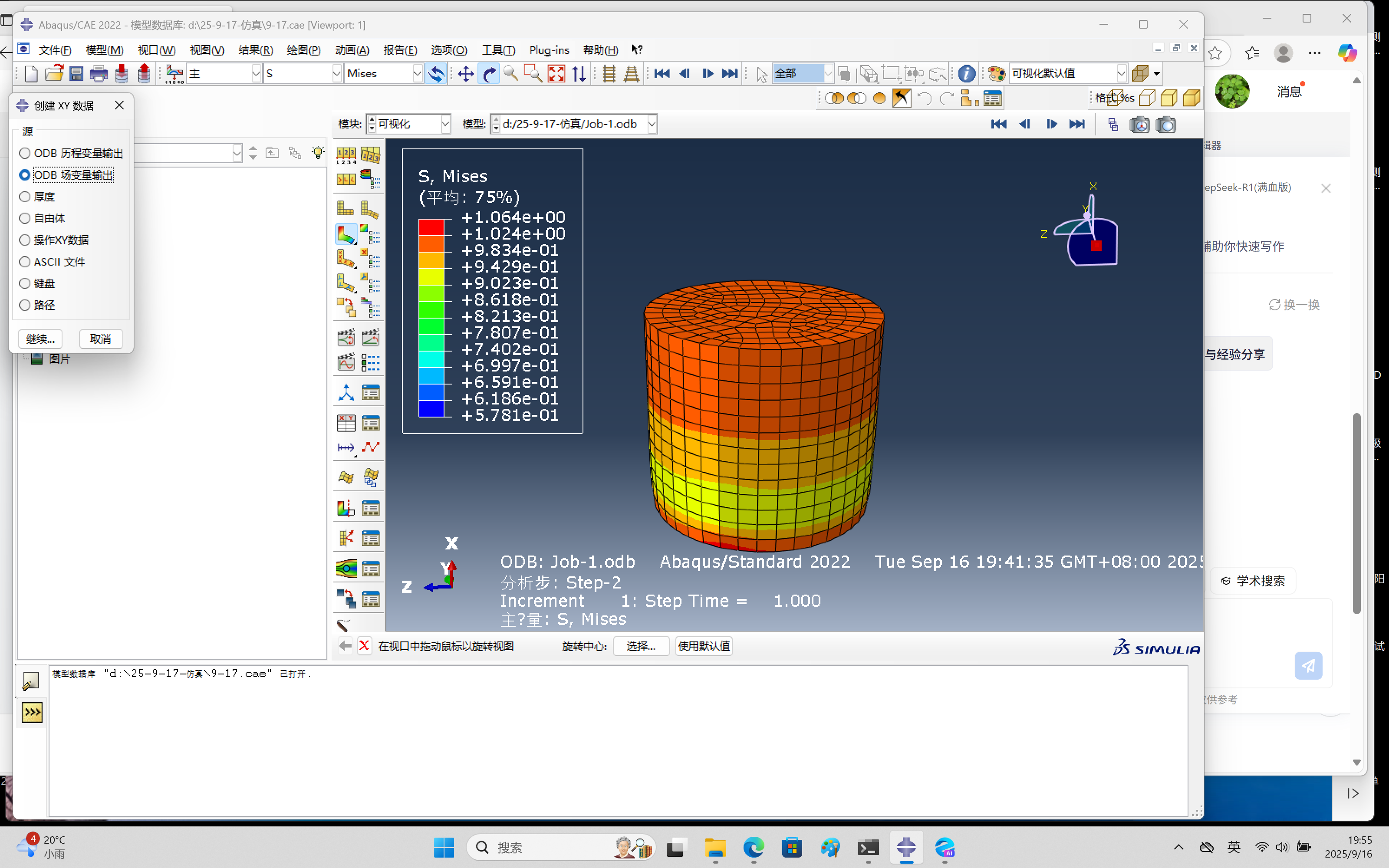

选第二个，“ODB场变量输出”，然后点“继续”

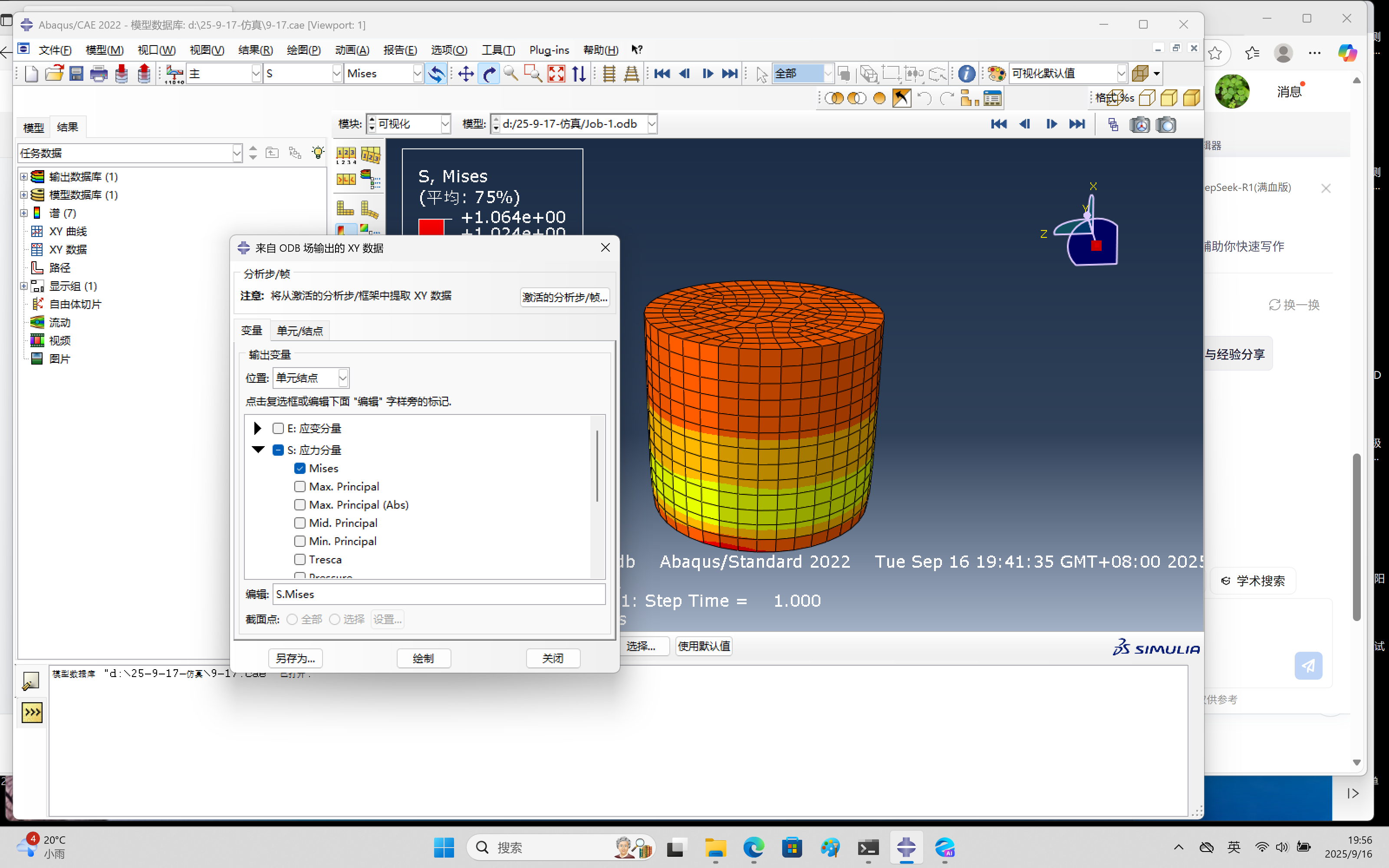

在变量-单元结点-Mises

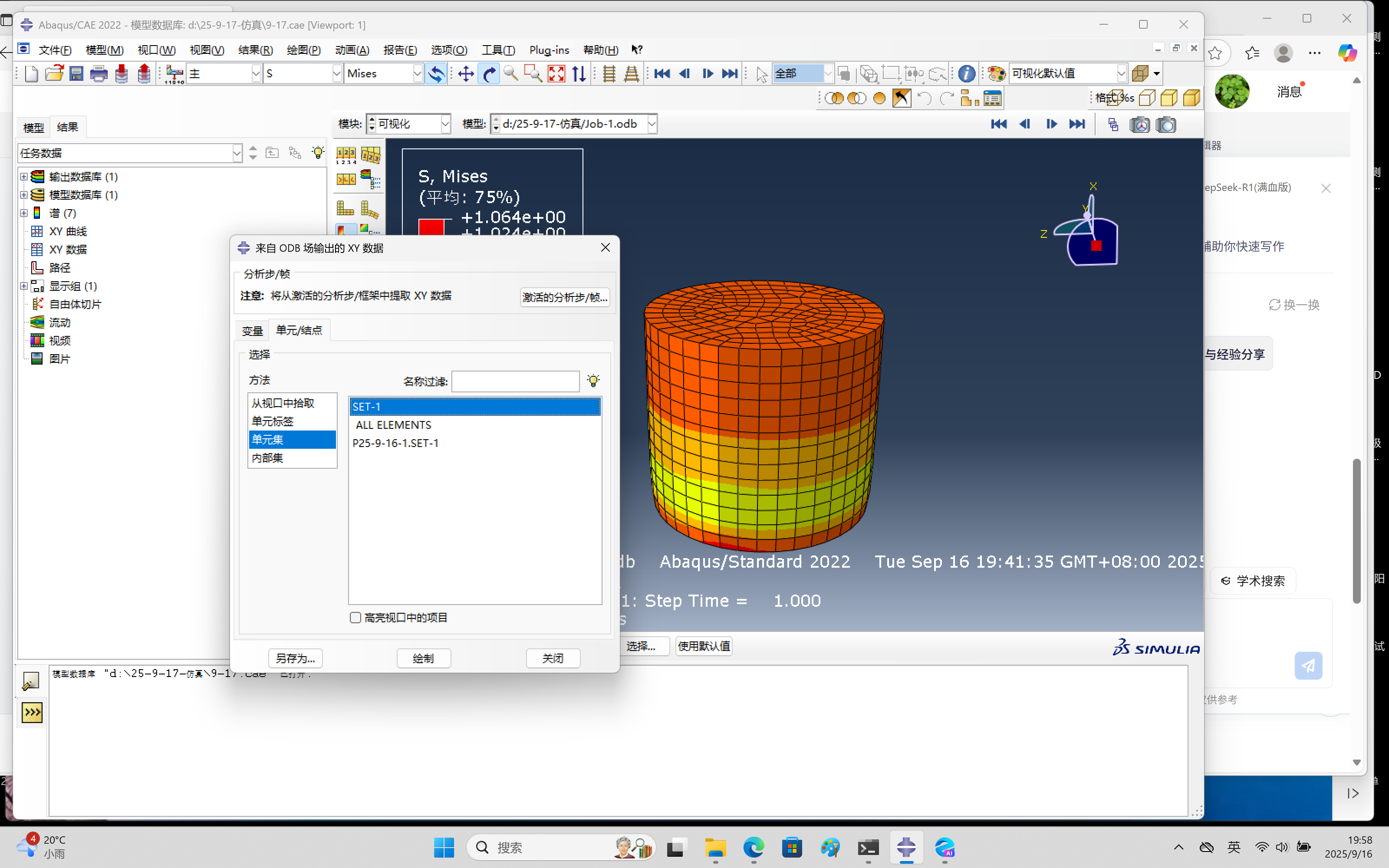

单元/结点-单元集-SET-1（这的SET-1是刚刚做固定时候自动生成的集）

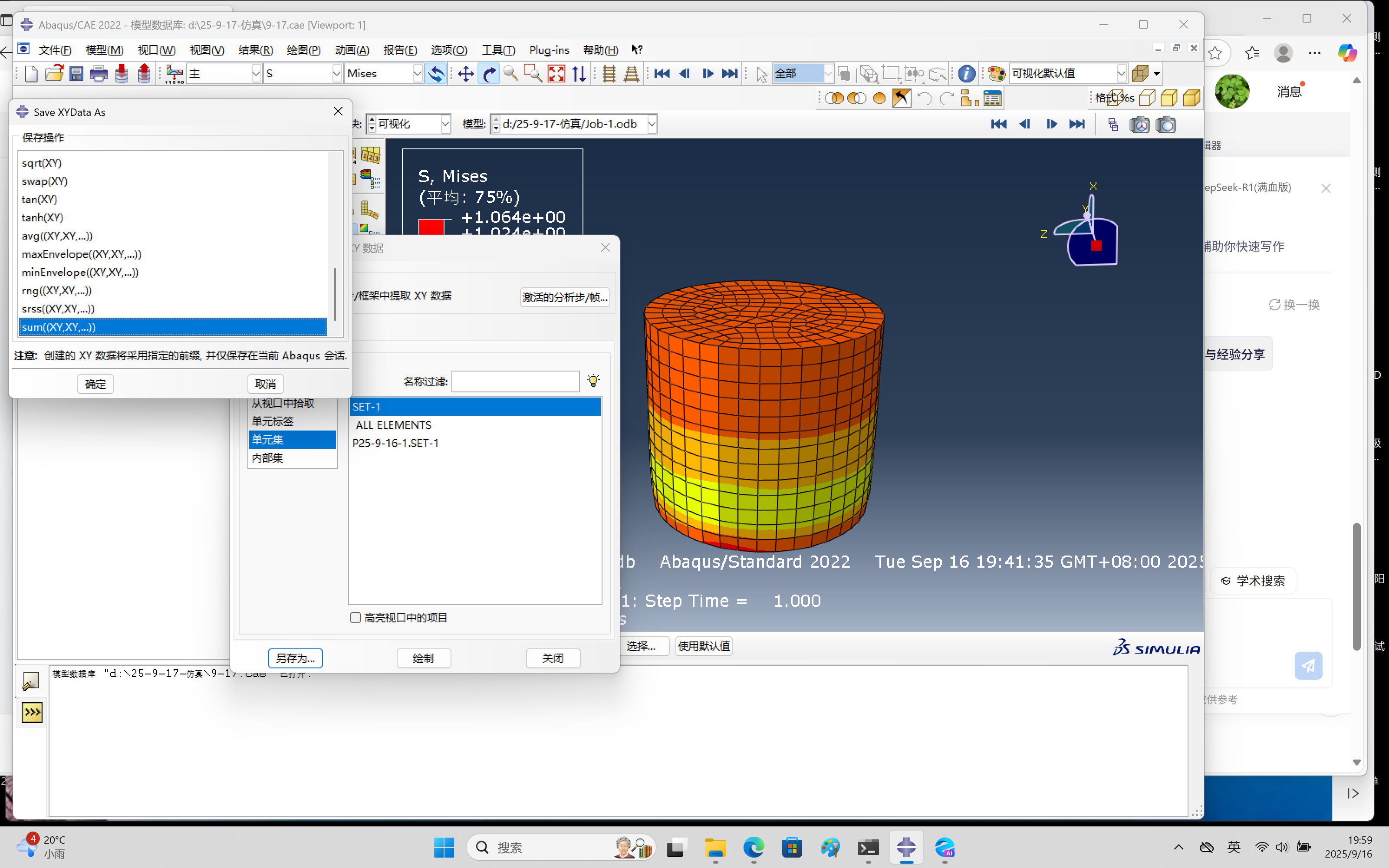

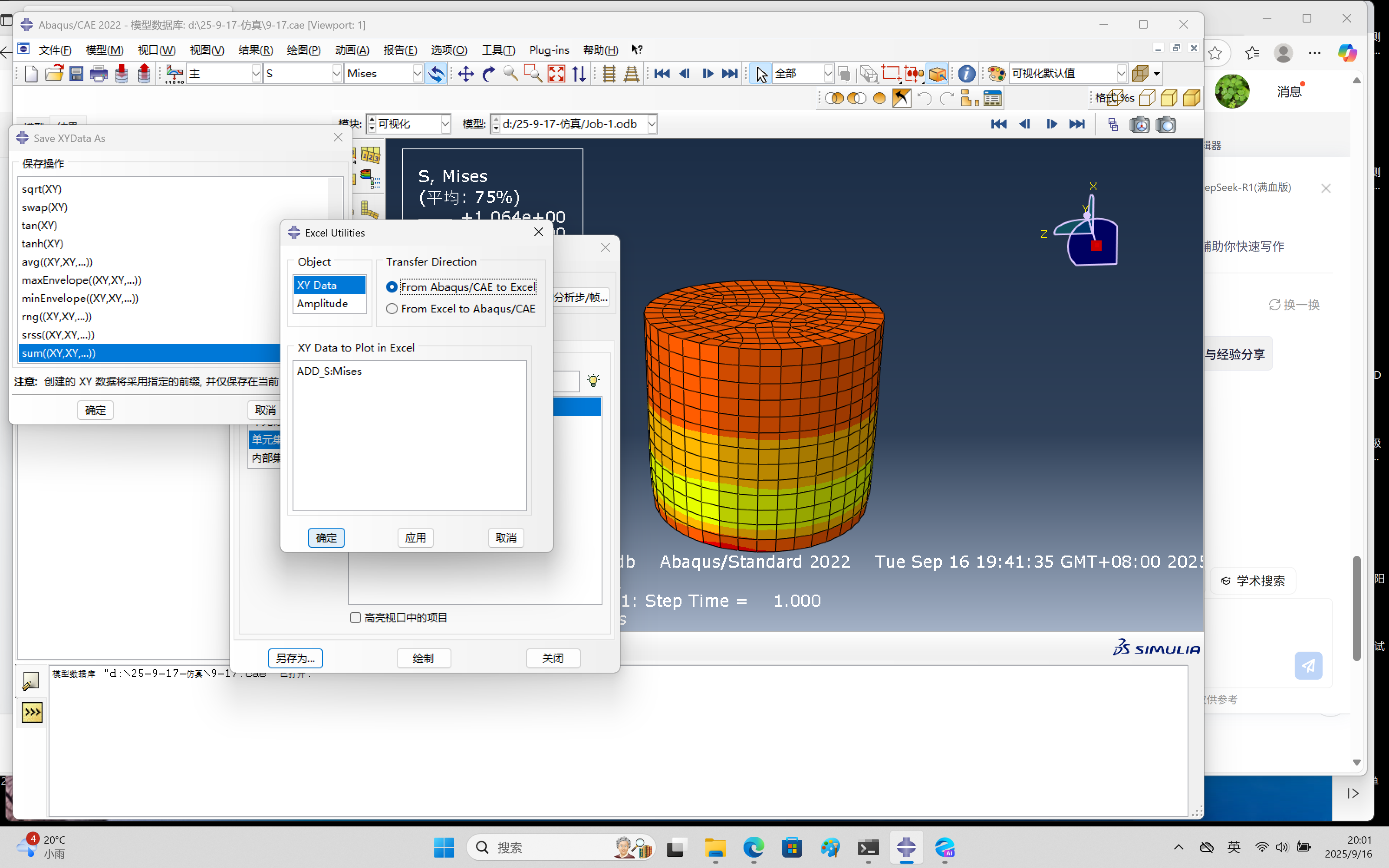

点“另存为”，弹出一个对话框，选“sum”

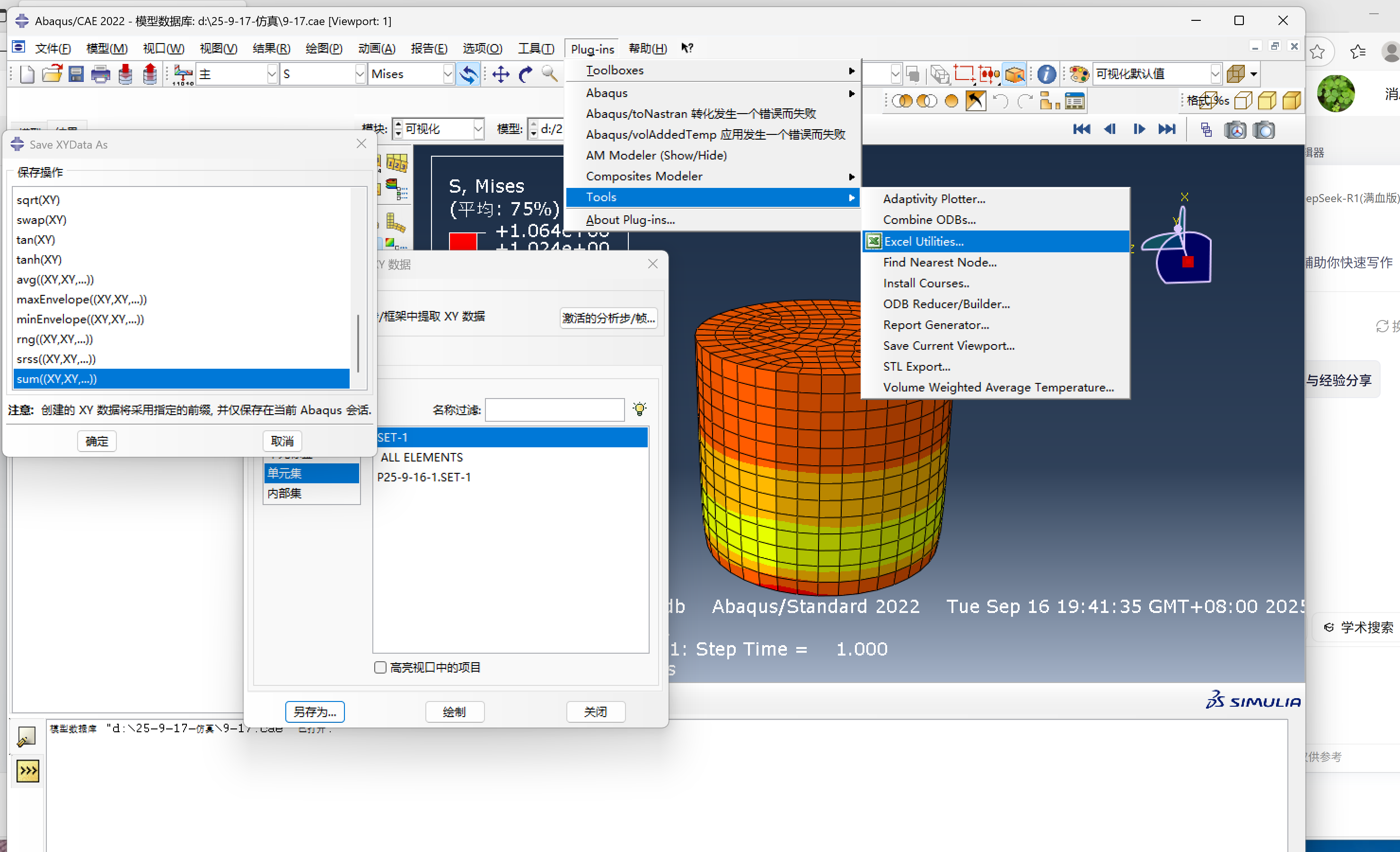

选中sum，再点plug-ins，再点excel

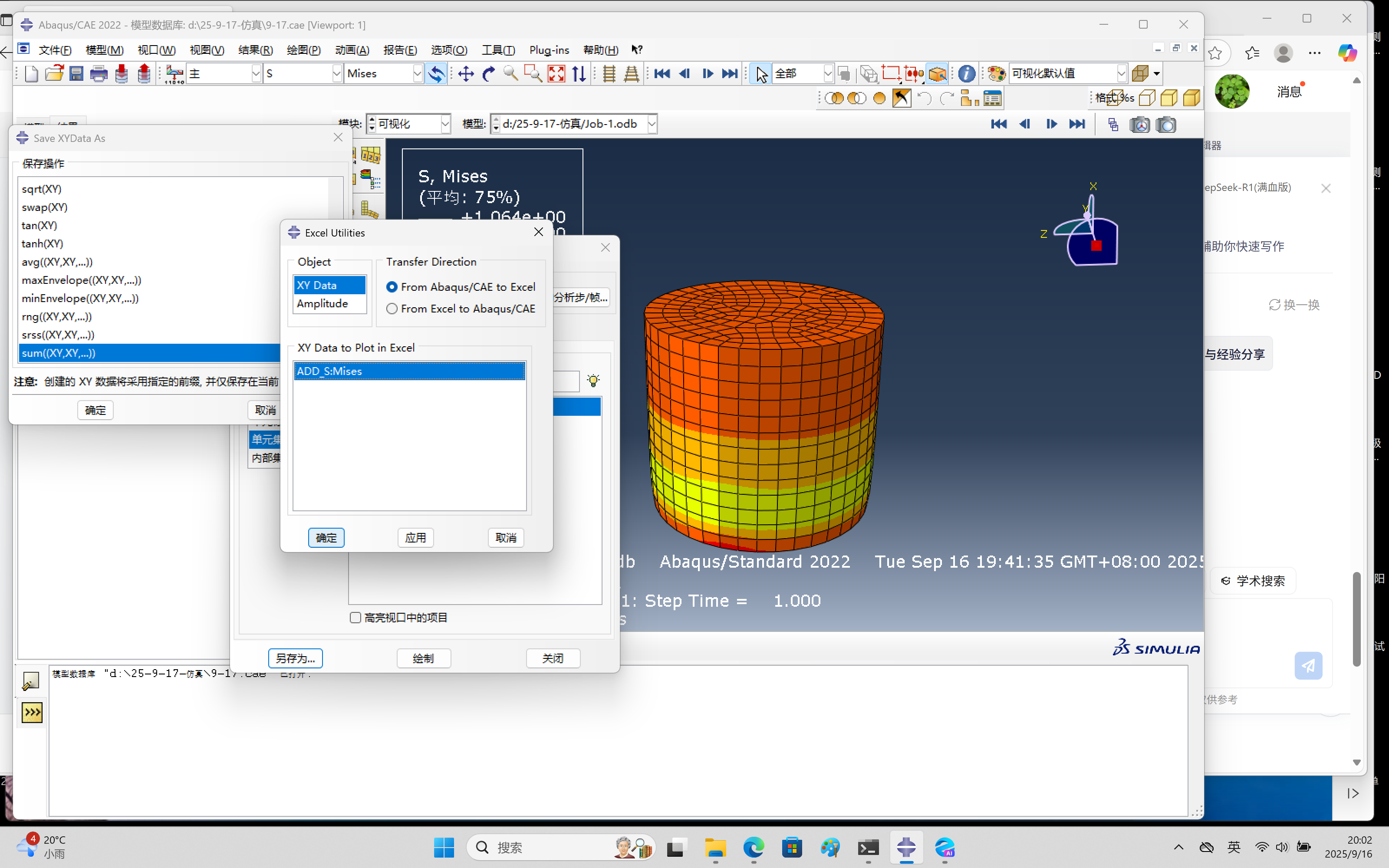

再选择ADD_SMises，再点确定

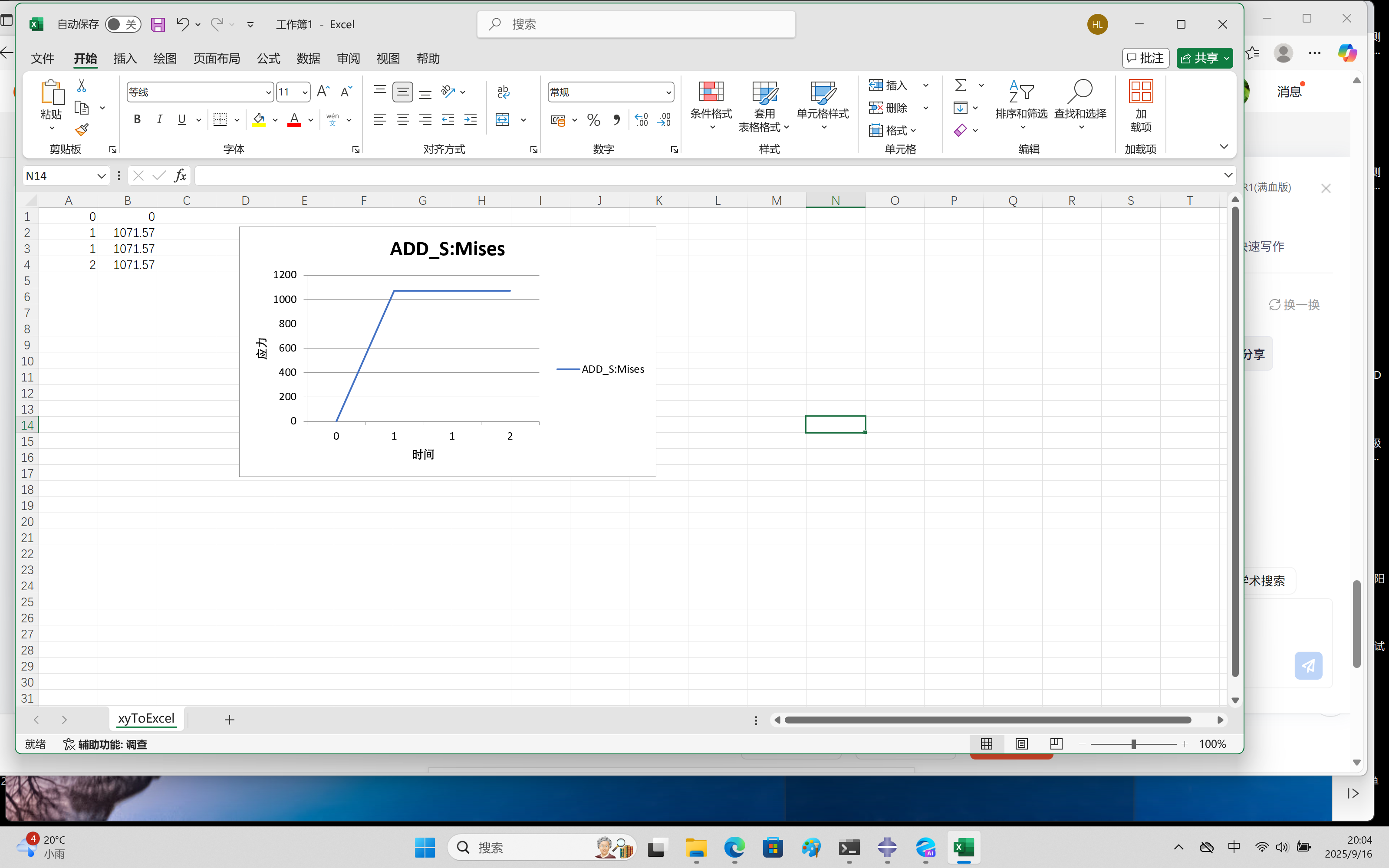

就生成excel格式的曲线了
