该文章为系列文章：Linux系统中断的应用中的第02篇
该系列的导航页连接：
【系列文章】Linux系统中断的应用-导航页

---

---

在上一篇文章中，我们申请 GPIO 中断，使用的是 request_irq,但是 request_irq 绑定的中断服务程序指的是中断上文。在之前讲解了：中断分为俩个部分——中断上文和中断下文。本章节我们来学习中断下文的一种实现方式——tasklet。

一、什么是 tasklet

在 Linux 内核中，tasklet 是一种特殊的软中断机制，被广泛用于处理中断下文相关的任务。它是一种常见且有效的方法，在多核处理系统上可以避免并发问题。Tasklet 绑定的函数在同一时间只能在一个 CPU 上运行，因此不会出现并发冲突。然而，需要注意的是，tasklet 绑定的函数中不能调用可能导致休眠的函数，否则可能引起内核异常。

在 Linux 内核中，tasklet 结构体的定义位于 include/linux/interrupt.h 头文件中。其原型如下：

struct tasklet_struct {struct tasklet_struct *next;unsigned long state;atomic_t count;void (*func)(unsigned long);unsigned long data;
};
typedef struct tasklet_struct tasklet_t;

tasklet_struct 结构体包含以下成员：

next:指向下一个tasklet的指针，用于形成链表结构，以便内核中可以同时管理多个tasklet。
state:表示 tasklet 的当前状态。
count:用于引用计数，用于确保 tasklet 在多个地方调度或取消调度时的正确处理。
func:指向 tasklet 绑定的函数的指针，该函数将在 tasklet 执行时被调用。
data:传递给 tasklet 绑定函数的参数

此外，为了方便，还定义了 tasklet_t 类型作为 struct tasklet_struct 的别名。这样我们可以使用 tasklet_t 来声明 tasklet 变量，而不是直接使用 struct tasklet_struct。

二、tasklet 相关接口函数

2.1静态初始化函数

在 Linux 内核中，有一个用于静态初始化 tasklet 的宏函数：DECLARE_TASKLET。这个宏函数可以帮助我们更方便地进行 tasklet 的静态初始化。

宏函数的原型如下：

#define DECLARE_TASKLET(name,func,data) \
struct tasklet_struct name = { NULL,0,ATOMIC_INIT(0),func,data}

其中，name 是 tasklet 的名称，func 是 tasklet 的处理函数，data 是传递给处理函数的参数。初始化状态为使能状态。

如果 tasklet 初始化函数为非使能状态，使用以下宏定义：

#define DECLARE_TASKLET_DISABLED(name,func,data) \
struct tasklet_struct name = { NULL,0,ATOMIC_INIT(1),func,data}

其中，name 是 tasklet 的名称，func 是 tasklet 的处理函数，data 是传递给处理函数的参数。初始化状态为非使能状态。

下面是一个示例，展示了如何使用 DECLARE_TASKLET 宏函数进行 tasklet 的静态初始化：

#include <linux/interrupt.h>
// 定义 tasklet 处理函数
void my_tasklet_handler(unsigned long data)
{// Tasklet 处理逻辑// ...
}// 静态初始化 taskletDECLARE_TASKLET(my_tasklet, my_tasklet_handler, 0);// 驱动程序的其他代码

在上述示例中，my_tasklet 是 tasklet 的名称，my_tasklet_handler 是 tasklet 的处理函数，0是传递给处理函数的参数。但是需要注意的是，使用 DECLARE_TASKLET 静态初始化的 tasklet无法在运行时动态销毁，因此在不需要 tasklet 时，应该避免使用此方法。如果需要在运行时销毁 tasklet，应使用 tasklet_init 和 tasklet_kill 函数进行动态初始化和销毁，接下来我们来学习动态初始化函数。

2.2动态初始化函数

在 Linux 内核中，可以使用 tasklet_init 函数对 tasklet 进行动态初始化。该函数原型为：

void tasklet_init(struct tasklet_struct *t, void (*func)(unsigned long), unsigned long data);

其中，t 是指向 tasklet 结构体的指针，func 是 tasklet 的处理函数，data 是传递给处理函数的参数

以下是一个示例，tasklet_init 函数进行动态初始化如下所示：

#include <linux/interrupt.h>
// 定义 tasklet 处理函数
void my_tasklet_handler(unsigned long data)
{
// Tasklet 处理逻辑
// ...
}
// 声明 tasklet 结构体
static struct tasklet_struct my_tasklet;
// 初始化 tasklet
tasklet_init(&my_tasklet, my_tasklet_handler, 0);
// 驱动程序的其他代码

在示例中，我们首先定义了 my_tasklet_handler 作为 tasklet 的处理函数。然后，声明了一个名为 my_tasklet 的 tasklet 结构体。

接下来，通过调用 tasklet_init 函数，进行动态初始化。通过使用 tasklet_init 函数，我们可以在运行时动态创建和初始化 tasklet。这样，我们可以根据需要灵活地管理和控制 tasklet 的生命周期。在不再需要 tasklet 时，可以使用 tasklet_kill函数进行销毁，以释放相关资源。

2.3关闭函数

在 Linux 内核中，可以使用 tasklet_disabled 函数来关闭一个已经初始化的 tasklet。该函数的原型如下：

void tasklet_disable(struct tasklet_struct *t);

其中，t 是指向 tasklet 结构体的指针。
以下是一个示例，使用 tasklet_disable 函数来关闭 tasklet。

#include <linux/interrupt.h>
// 定义 tasklet 处理函数
void my_tasklet_handler(unsigned long data)
{
// Tasklet 处理逻辑
// ...
}
// 声明 tasklet 结构体
static struct tasklet_struct my_tasklet;
// 初始化 tasklet
tasklet_init(&my_tasklet, my_tasklet_handler, 0);
// 关闭 tasklet
tasklet_disable(&my_tasklet);
// 驱动程序的其他代码

在上述示例中，我们首先定义了 my_tasklet_handler 作为 tasklet 的处理函数。然后，声明了一个名为 my_tasklet 的 tasklet 结构体，并使用 tasklet_init 函数对其进行初始化。最后，通过调用 tasklet_disable 函数，我们关闭了 my_tasklet。

关闭 tasklet 后，即使调用 tasklet_schedule 函数触发 tasklet，tasklet 的处理函数也不会再被执行。这可以用于临时暂停或停止 tasklet 的执行，直到再次启用（通过调用 tasklet_enable函数）。

需要注意的是，关闭 tasklet 并不会销毁 tasklet 结构体，因此可以随时通过调用tasklet_enable 函数重新启用 tasklet，或者调用 tasklet_kill 函数来销毁 tasklet。

2.4使能函数

在 Linux 内核中，可以使用 tasklet_enable 函数来使能（启用）一个已经初始化的 tasklet。该函数的原型如下：

void tasklet_disable(struct tasklet_struct *t);

其中，t 是指向 tasklet 结构体的指针。
以下是一个示例，展示如何使用 tasklet_enable 函数来使能 tasklet：

#include <linux/interrupt.h>
// 定义 tasklet 处理函数
void my_tasklet_handler(unsigned long data)
{
// Tasklet 处理逻辑
// ...
}
// 声明 tasklet 结构体
static struct tasklet_struct my_tasklet;
// 初始化 tasklet
tasklet_init(&my_tasklet, my_tasklet_handler, 0);
// 使能 tasklet
tasklet_enable(&my_tasklet);

在上述示例中，我们首先定义了 my_tasklet_handler 作为 tasklet 的处理函数。然后，声明了一个名为 my_tasklet 的 tasklet 结构体，并使用 tasklet_init 函数对其进行初始化。最后，通过调tasklet_enable 函数，我们使能（启用）了 my_tasklet。

使能 tasklet 后，如果调用 tasklet_schedule 函数触发 tasklet，则 tasklet 的处理函数将会被执行。这样，tasklet 将开始按计划执行其处理逻辑。

需要注意的是，使能 tasklet 并不会自动触发 tasklet 的执行，而是通过调用 tasklet_schedule函数来触发。同时，可以使用 tasklet_disable 函数来临时暂停或停止 tasklet 的执行。如果需要永久停止 tasklet 的执行并释放相关资源，则应调用 tasklet_kill 函数来销毁 tasklet。

2.5调度函数

在 Linux 内核中，可以使用 tasklet_schedule 函数来调度（触发）一个已经初始化的 tasklet执行。该函数的原型如下：

void tasklet_schedule(struct tasklet_struct *t);

其中，t 是指向 tasklet 结构体的指针。
以下是一个示例，展示如何使用 tasklet_schedule 函数来调度 tasklet 执行：

#include <linux/interrupt.h>
// 定义 tasklet 处理函数
void my_tasklet_handler(unsigned long data)
{
// Tasklet 处理逻辑
// ...
}
// 声明 tasklet 结构体
static struct tasklet_struct my_tasklet;
// 初始化 tasklet
tasklet_init(&my_tasklet, my_tasklet_handler, 0);
// 调度 tasklet 执行
tasklet_schedule(&my_tasklet);
// 驱动程序的其他代码

在上述示例中，我们首先定义了 my_tasklet_handler 作为 tasklet 的处理函数。然后，声明了一个名为 my_tasklet 的 tasklet 结构体，并使用 tasklet_init 函数对其进行初始化。最后，通过调用tasklet_schedule 函数，我们调度（触发）了 my_tasklet 的执行。需要注意的是，调度 tasklet 只是将 tasklet 标记为需要执行，并不会立即执行 tasklet 的处理函数。实际的执行时间取决于内核的调度和处理机制。

2.6销毁函数

在 Linux 内核中，可以使用 tasklet_kill 函数来销毁一个已经初始化的 tasklet，释放相关资源。该函数的原型如下：

void tasklet_kill(struct tasklet_struct *t);

其中，t 是指向 tasklet 结构体的指针。
以下是一个示例，展示如何使用 tasklet_kill 函数来销毁 tasklet：

#include <linux/interrupt.h>
// 定义 tasklet 处理函数
void my_tasklet_handler(unsigned long data)
{
// Tasklet 处理逻辑
// ...
}
// 声明 tasklet 结构体
static struct tasklet_struct my_tasklet;
// 初始化 tasklet
tasklet_init(&my_tasklet, my_tasklet_handler, 0);
tasklet_disable(&my_tasklet);
// 销毁 tasklet
tasklet_kill(&my_tasklet);
// 驱动程序的其他代码

在上述示例中，我们首先定义了 my_tasklet_handler 作为 tasklet 的处理函数。然后，声明了一个名为 my_tasklet 的 tasklet 结构体，并使用 tasklet_init 函数对其进行初始化。最后，通过调用 tasklet_kill 函数，我们销毁了 my_tasklet。

调用 tasklet_kill 函数会释放 tasklet 所占用的资源，并将 tasklet 标记为无效。因此，销毁后的 tasklet 不能再被使用。

需要注意的是，在销毁 tasklet 之前，应该确保该 tasklet 已经被停止（通过调用tasklet_disable 函数）。否则，销毁一个正在执行的 tasklet 可能导致内核崩溃或其他错误。

一旦销毁了 tasklet，如果需要再次使用 tasklet，需要重新进行初始化（通过调用 tasklet_init函数）。在下一小节中我们将使用上述 tasklet 函数相关接口函数进行相应的实验。

二、实验程序的编写

本实验将实现注册显示屏触摸中断，每按当触摸 LCD 显示屏就会触发中断服务函数，在中断服务函数中调度中断下文 tasklet 处理函数，打印“This id test_interrupt”和“data is 1”。

在驱动程序中的模块初始化函数中，我们将 GPIO 转换为中断号，并使用 request_irq 函数请求中断，然后对 tasklet 进行初始化。在中断处理函数中，我们调度 tasklet 执行，使得当中断触发时，tasklet 会被调度执行。在模块退出函数中，我们释放中断资源，并使能 tasklet 销毁tasklet。

编写完成的 interrupt.c 代码如下所示，添加的代码已加粗表示。

#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>
// #include <linux/delay.h>int irq;
struct tasklet_struct mytasklet;
// 定义 tasklet 处理函数
void mytasklet_func(unsigned long data)
{printk("data is %ld\n", data);// msleep(3000);
}// 中断处理函数
irqreturn_t test_interrupt(int irq, void *args)
{printk("This id test_interrupt\n");tasklet_schedule(&mytasklet); // 调度 tasklet 执行return IRQ_RETVAL(IRQ_HANDLED);
}// 模块初始化函数
static int interrupt_irq_init(void)
{int ret;irq = gpio_to_irq(101); // 将 GPIO 转换为中断号printk("irq is %d\n", irq);// 请求中断ret = request_irq(irq, test_interrupt, IRQF_TRIGGER_RISING, "test", NULL);if (ret < 0){printk("request_irq is error\n");return -1;}// 初始化 tasklettasklet_init(&mytasklet, mytasklet_func, 1);return 0;
}// 模块退出函数
static void interrupt_irq_exit(void)
{free_irq(irq, NULL);tasklet_enable(&mytasklet); // 使能 tasklet（可选）tasklet_kill(&mytasklet); // 销毁 taskletprintk("bye bye\n");
}module_init(interrupt_irq_init); // 指定模块的初始化函数
module_exit(interrupt_irq_exit); // 指定模块的退出函数
MODULE_LICENSE("GPL"); // 模块使用的许可证
MODULE_AUTHOR("XXX"); // 模块的作者

2.1运行测试

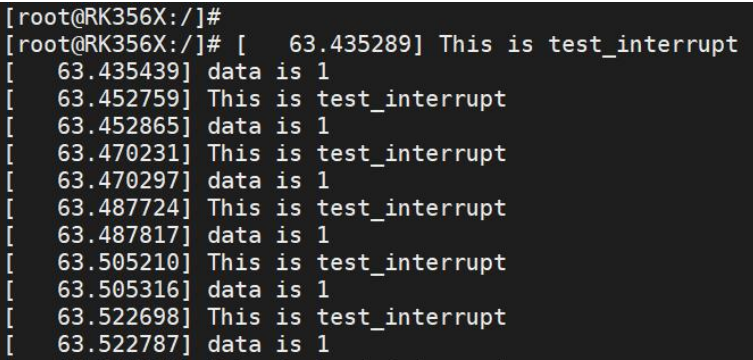

看到驱动加载之后，可以看到申请的中断号（113）被打印了出来，然后用手触摸连接的屏幕，触发中断服务程序，打印如下图所示：

在上图中，可以看到打印中断处理函数中添加的打印“This is test_interrupt”和 tasklet 处理函数中添加的打印“data is 1”，说明成功执行了中断下文 tasklet 处理函数。
