第 5 章IJTAG 网络插入

IJTAG 网络插入功能使您能够连接现有的instrument，并插入 SIB、TDR 和 ScanMux 以创建您自己的 IJTAG 网络。 IJTAG 网络插入功能使您能够将网络连接到 TAP 控制器或设计中已有的 TAP 控制器。IJTAG 网络插入的原理是使用 create_dft_specification 命令，非常简单。工具读取设计中instrument的 ICL 模型，并根据 ICL 模型的访问需求插入 SIB 或 TDR。如果需要，您可以编辑或修改 IJTAG 网络以满足设计需求。 完成设计编辑后，您可以使用 extract_icl 命令生成 IJTAG 网络的 ICL 描述。请注意，工具在 IJTAG 网络插入后不会自动执行 ICL 提取，因为您可以在提取前进行额外的编辑。 Tessent IJTAG 可以生成并连接自己的 TAP，也可以连接到已有的 TAP 控制器。如果 IJTAG 网络需要连接到已有的 TAP 控制器，则必须提供该 TAP 控制器的 ICL。

IJTAG 网络插入流程

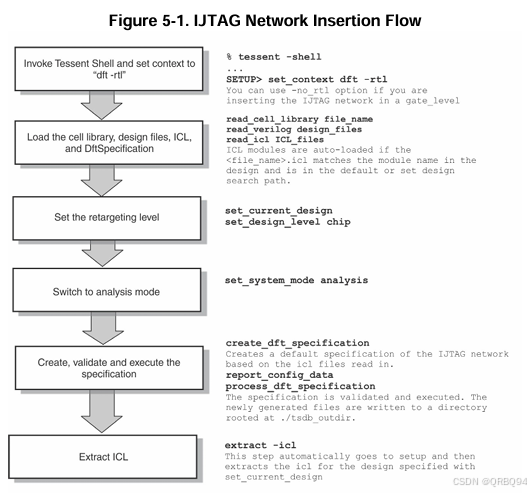

本节介绍了基本的 IJTAG 网络插入流程，并列出了实现该流程的相应命令。 图 5-1 展示了您使用 Tessent Shell 执行的基本 IJTAG 网络插入流程的步骤。

如图 5-1 所示，IJTAG 网络插入流程相对简单。由于您需要修改设计文件，因此必须将工具设置为 DFT 上下文，然后加载单元库、设计文件以及所有使用的instrument的 ICL（这些可以自动为您加载）。第一个 create_dft_specification 命令指示工具创建 DftSpecification，第二个命令 process_dft_specification 在生成并修改设计文件之前运行一个验证步骤。 当工具处理 DftSpecification 时，它会将文件写入磁盘上的有组织的目录结构中。这些文件包括以 ICL 和 Verilog 格式表示的所有插入的 IJTAG 网络对象（SIB、TDR 和 ScanMux）以及所有修改后的设计文件。IJTAG 网络是使用 create_dft_specification 命令自动生成的。然而，您始终可以使用编辑命令或通过使用 display_specification 的 GUI 来修改创建的 DftSpecification。如前所述，网络的 ICL 描述不会自动生成，因为您可能需要进行进一步的设计编辑。然而，由于所有数据都存储在内存中，您可以使用 extract_icl 命令执行后续的 IJTAG 网络提取步骤。

IJTAG 网络插入示例

以下是一个 IJTAG 网络插入的示例。

set_context dft -no_rtl

## 读取库

read_cell_library ./library/adk_complete.tcelllib

read_cell_library ./library/memory.atpglib

## 读取网表

read_verilog ./netlist/cpu_top_scan_tk.v

read_verilog ./generated/cpu_top_edt.v

read_verilog ./PLL/PLL.v -interface_only

## 在 set_current_design 之前读取 ICL 和 PDL 文件

read_icl ./PLL/PLL.icl

dofile ./PLL/PLL.pdl

set_current_design cpu_top

## 在运行 set_system_mode analysis 之前设置设计级别

set_design_level chip

## 使用 set_attribute_value 指定 TAP 引脚

set_attribute_value tck_p -name function -value tck

set_attribute_value tdi_p -name function -value tdi

set_attribute_value tms_p -name function -value tms

set_attribute_value trst_p -name function -value trst

set_attribute_value tdo_p -name function -value tdo

set_system_mode analysis

report_icl_modules

## 自动从读取 Verilog 的目录中读取任何 ICL

create_dft_specification

report_config_data

## 使用 display_specification 编辑或修改规范，或者使用编辑命令（如果需要）

## 如果需要的话。

process_dft_specification

extract_icl

exit

上述示例首先将context设置为 dft 并读取库。 下一步是读取已经插入扫描和 EDT IP 的 Verilog 网表，其中 PLL 模块已经存在。对于 PLL 模块，已经单独创建并验证了 ICL 和 PDL。接下来读取 PLL 的 PDL 和 ICL。使用 set_design_level 指定插入 IJTAG 网络的级别。在此示例中，IJTAG 网络插入在设计的顶层，因此在运行“set_system_mode analysis”之前指定了 TAP 引脚。 通过 create_dft_specification，PLL 和 EDT instrument的 ICL 自动配置为插入到 IJTAG 网络中。可以使用 report_config_data 报告此网络。如果需要 IJTAG 网络连接，则使用 process_dft_specification，否则使用编辑命令或与 Configuration Data Visualizer 一起使用的 display_specification 来编辑。最后一步是 extract_icl，它为使用 set_current_design 设置的级别提供 ICL。

布局感知的 IJTAG 连接

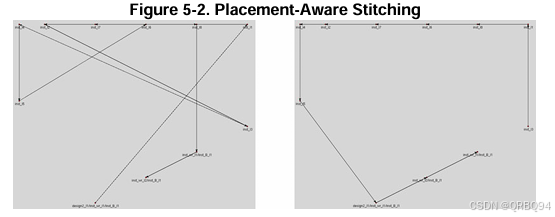

布局感知的 IJTAG 连接功能通过使用 DEF 文件中的坐标来创建节点之间的最短路径，从而改善 IJTAG 扫描链中元素的排序。 如果没有布局信息，工具会按字母顺序将每个层次级别的签核模块和 IJTAG instrument连接到一个 IJTAG 链中。按字母顺序连接可能导致布局和布线问题，但布局感知连接有助于缓解这一问题。 图 5-2 比较了按字母顺序连接（左侧）和布局感知连接（右侧）的 IJTAG 网络布局示例。

布局感知连接使用 DEF 文件中的坐标生成一个 DftSpecification 包装器，该包装器对 IJTAG 元素进行排序以创建节点之间的最短路径。加载 DEF 文件时，布局感知处理是自动进行的（不需要特殊的命令或开关）。DEF 文件应提供 IJTAG instrument扫描输出引脚的布局信息。如果扫描输出引脚的坐标缺失，布局感知连接将使用实例坐标。 连接从 IJTAG 扫描输出端口（ijtag_so 或 tdo）开始。工具确定哪个元素的布局位置最近，并将其作为下一个节点，直到所有元素都连接到链中。如果扫描输出端口的坐标缺失，连接将从坐标最接近（0,0）点的元素开始。 注意 您也可以通过在 Tessent Shell 中设置 “def_x_coordinate” 和 “def_y_coordinate” 属性来提供节点坐标。

修改 IJTAG 网络插入流程

在大多数使用场景中，您可以使用基本的 IJTAG 网络插入流程。然而，如果需要，您可以对流程进行以下修改。

表 5-1. IJTAG 网络插入流程的修改

要...	描述
更改输出目录根目录	默认情况下，process_dft_specification 命令将所有编辑后的设计文件和生成的 IJTAG 网络对象文件写入以 ./tsdb_outdir 为根目录的有序目录结构中。您可以使用 set_tsdb_output_directory 命令指示工具使用任何其他目录根目录；如果该目录尚不存在，工具将创建它。
验证写入的 DftSpecification 是否正确	您有多种选项可以验证写入的 DftSpecification 是否正确。请参阅 process_dft_specification 命令的“-no_insertion”和“-validate_only”选项。
转录所有执行的设计编辑	高级命令 process_dft_specification 运行一系列 Tessent Shell 编辑命令，例如 create_connections 或 create_instance。通常，这些命令不会被转录，但在调试时可能很有用。process_dft_specification 命令为您提供 -transcript_insertion_commands 选项，该选项将 DftSpecification 执行期间执行的所有设计编辑步骤添加到转录中。
运行 DftSpecification	您可以为当前设计加载多个 DftSpecification；它们根据用户指定的标识符有所不同。有关更多信息，请参阅 DftSpecification 包装器描述。通过 process_dft_specification 命令的 “id” 选项，可以轻松选择其中一个或另一个 DftSpecification。
自动运行额外的设计编辑	在 DftSpecification 处理结束时，修改后的设计文件将写入输出目录。如果您想进一步编辑设计，自动写入设计文件是一个不必要的且可能耗时的步骤。process_dft_specification 命令提供了一种方法，告诉工具在写入最终的修改后设计文件之前，先运行您的设计编辑命令。然后，该文件将包含插入的 IJTAG 网络以及您指定的设计编辑。
写入 process_dft_specification.post_insertion 过程	如果您正在编写一个名为 process_dft_specification.post_insertion 的特定名称的 Tcl 过程，并将其加载到内存中，您可以使用 dofile 命令并针对包含此过程的文件。或者，您也可以直接在主 dofile 中编写 Tcl 过程。当 process_dft_specification 命令看到存在 Tcl 过程时，它将在 DftSpecification 指定的所有设计编辑成功完成后，但在运行 write_design 命令之前，自动调用 Tcl 过程。
