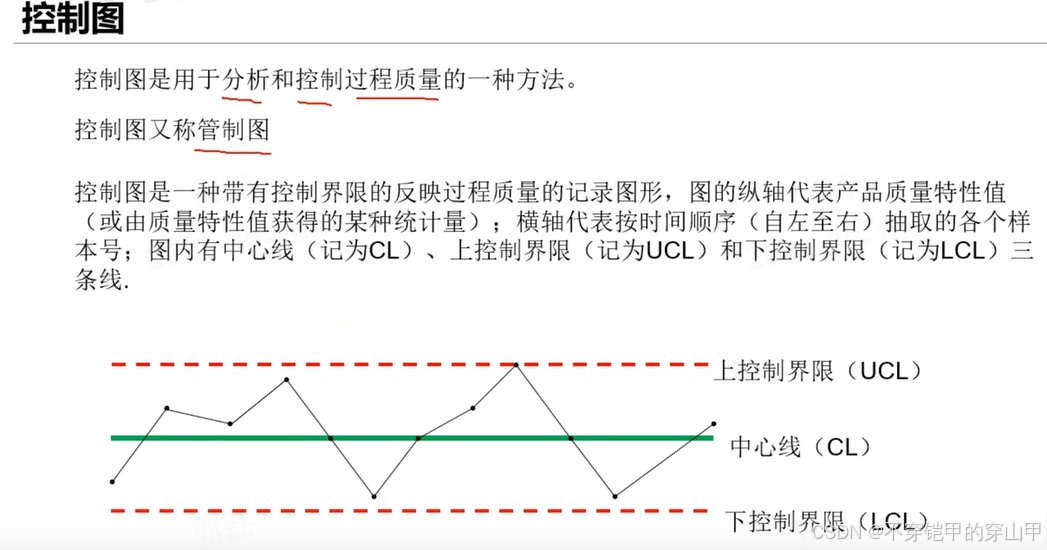

QC七大工具与生活-控制图

特性值：规格、重量等
X图中：
这里的每一个点是一组采样数据的平均值
R图中：
这里的每一个点是一组采样数的极差值：最大值-最小值

例子：
利用样本数据绘制平均值-极差控制图,经计算平均值=65.5,平均极差=2.0,查表得A2=0.577,D4=2.115,D3为零。则:均值控制图的控制限为()

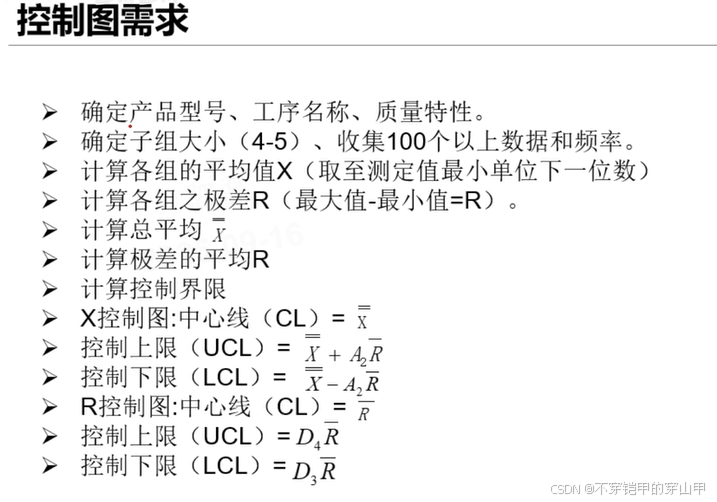

题目要求计算均值控制图的控制限。平均值为65.5，平均极差为2.0，A₂=0.577。均值控制图控制限公式为：

• 上控制限（UCL）=
• 下控制限（LCL）=
• 中心线（CL）=

代入数据：

• CL = 65.5
• UCL = 65.5 + 0.577 × 2.0 = 65.5 + 1.154 = 66.654
• LCL = 65.5 - 0.577 × 2.0 = 65.5 - 1.154 = 64.346（约64.35）
