分享机械键盘MCU解决方案
想自己组一把机械键盘，却被进口芯片、高价物料、漫长交期劝退？别急，用32位MCU，一样能做出RGB灯、全键无冲、网页改键的“客制化”键盘——成本省一半，交货快两周。下面小编为大家详细介绍此机械键盘方案功能参数~
系统架构
| 模块名称 | 器件/指标 | 说明 |
|---|---|---|
| 主控MCU | 32位MCU（M0，72 MHz，256 KB Flash，32 KB SRAM） | 48pin/LQFP |
| 按键矩阵 | 16×8扫描，128键 | 全键无冲，1 MHz扫描率 |
| 轴座 | 兼容Cherry MX、Gateron、佳达隆 | 热插拔Kailh座，免焊接 |
| 灯效 | WS2812B 5 V×96灯 | 硬件SPI+DMA，CPU占用<3% |
| 旋钮 | 1×EC11编码器 | 音量/背光无极调 |
| USB | 板载USB-C，12 Mbps | 免晶振，Windows即插即认 |
| 电源 | 5 V-500 mA总线供电 | 灯满载<400 mA，余量充足 |
| 扩展 | 4pin JST-SH I²C | 可接OLED 0.91"小屏 |
| 烧录 | 免拆壳，USB DFU | 固件一拖十，产测高效 |
核心功能设计
1. 全键无冲+1 KHz回报率
硬件扫描矩阵+USB HID协议栈，回报率1000 Hz，电竞级延迟<1 ms。
支持QMK/VIA开源固件，用户网页直改键位，无需重装驱动。
2. 1600万色单键RGB
硬件SPI 8 MHz驱动WS2812B，DMA后台搬运，灯光效果不影响按键响应。
出厂内置12种灯效（波浪、雨滴、音乐律动），VIA可单键自定义颜色。
3. 旋钮&快捷
EC11编码器一键“静音+背光+音量”三合一；短按播放/暂停，长按3 s进入灯效循环。
固件开放API，可把旋钮改成PS/AI缩放、表格翻页等宏指令。
4. 热插拔+轴体识别（选配）
预留ADC分压网络，可识别不同轴体弹簧电阻（TTC金粉/快银），自动切换触发曲线，实现“换轴即换手感”。
5. 低功耗&ESD
待机电流<0.5 mA（灯灭），USB挂起自动降频；
8 kV接触放电、15 kV空气放电，直播插拔不宕机。
性能参数
| 指标 | 数值 |
|---|---|
| 主频 | 72 MHz |
| 扫描间隔 | 1 ms |
| USB回报率 | 1000 Hz |
| 单灯刷新 | 8 MHz SPI，400 fps不掉帧 |
| 整机电流 | 灯效满载<400 mA |
| 热插拔寿命 | 1000次，座子接触电阻<30 mΩ |
| 工作温度 | -20~70℃ |

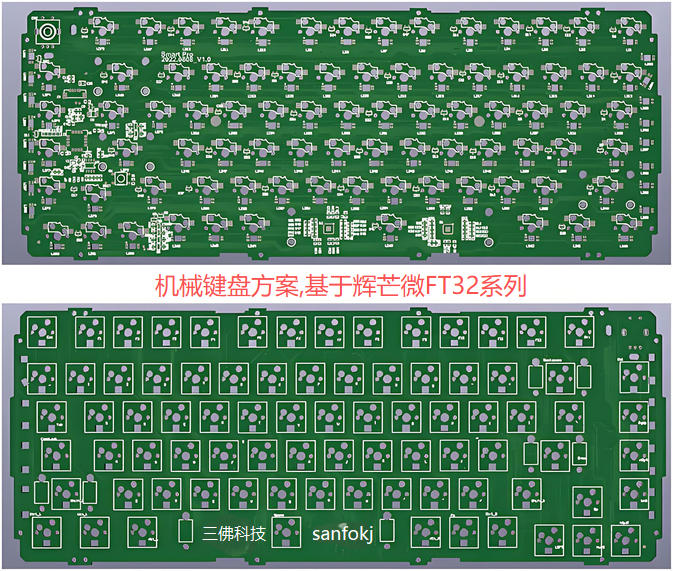

| 尺寸 | 配列支持60%/75%/TKL，主控板25×40 mm |
32位MCU系列优势
硬件USB FS Device，免外挂晶振，省0.15 USD；
256 KB Flash，QMK固件+用户宏+灯效表轻松装；
32 KB SRAM，USB HID双缓冲+灯DMA不掉帧；
高IO利用率：48脚提供39个GPIO，16×8矩阵+96灯+旋钮+OLED全搞定；
结语
一把好键盘不一定要“天价”，用辉芒微FT32“芯”就够了：灯效炫、响应快、还能网页改键。以上就是深圳三佛科技分享的机械键盘方案。
