实验-基本ACL

一、实验器材

2个PC，2个路由器，1个交换机

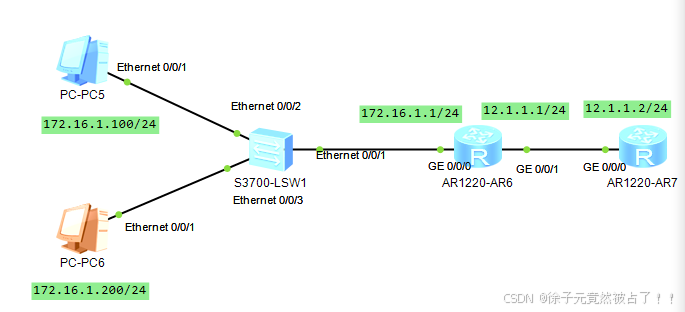

二、拓扑图

三、实验步骤

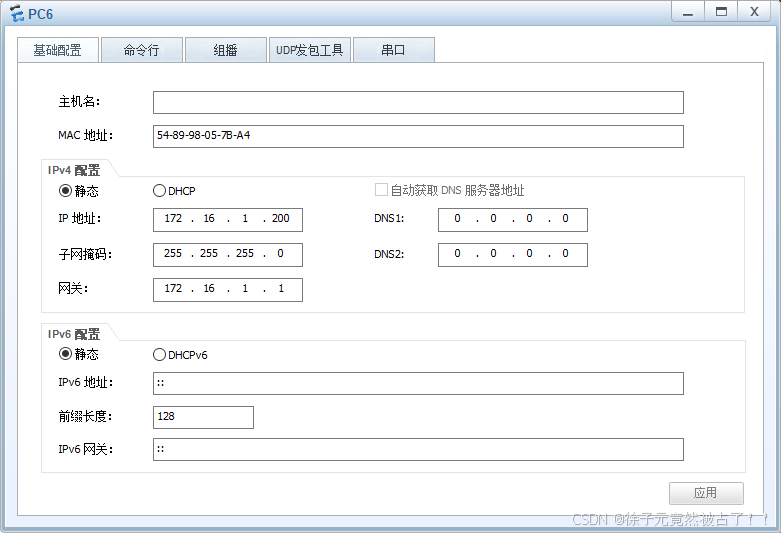

3.1、打通网络

AR6

sy
int g0/0/0
ip address 172.168.1.1 24
int g0/0/1
ip address 12.1.1.1 24

AR7

sy
int g0/0/0
ip address 12.1.1.2 24
quit
ip route-static 172.16.1.0 255.255.255.0 12.1.1.1

在AR7写了回包路由后，网络内的所有设备都能互相通信了。

3.2、基础ACL

1. inbound（入站）
   • 指流量从接口外部（如其他网络、设备）进入当前设备的方向。
   • 例如：当在路由器的 Ethernet0/0/1 接口配置 inbound 策略时，所有从该接口接入并进入路由器的流量会受到该策略的控制。
2. outbound（出站）
   • 指流量从当前设备内部发送到接口外部的方向。
   • 例如：在接口上配置 outbound 策略时，路由器通过该接口发送到外部网络的流量会被策略过滤或处理。
3. bothbound（双向）
   • 表示同时对 inbound 和 outbound 两个方向的流量生效，即同时控制进入和离开接口的流量。
   • 该关键词在部分设备的配置中可能直接用于简化策略配置（无需分别配置入站和出站规则）。

sy
acl 2000
rule 1 deny source 172.16.1.100 0
rule 2 permit source 172.16.1.200 0
# 允许所有未被其他规则匹配的流量。
rule permit
int g0/0/1
traffic-filter outbound acl 2000

设置一个acl，禁止源地址为172.16.1.100通过，放行源地址为172.16.1.200

测试后符合预设即可

四、重点

生产环境配置后没问题记得保存和配置备份
