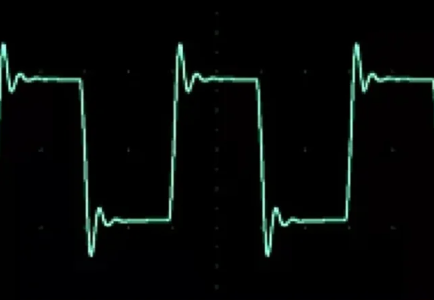

MOS管驱动栅极出现振铃现象

一、MOS管驱动栅极出现振铃现象，如果不能有效处理，则容易出现温度过高MOS管烧毁现象。

  原因：驱动线路走线会有寄生电容，而寄生电感和MOS管的结电容会组成一个LC振荡电路；

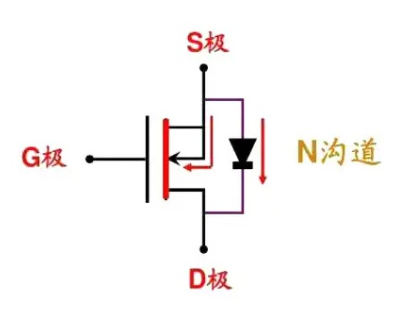

MOS管有 三个引脚名称：G：gate 栅极；S：source 源极；D：drain 漏极。

1.一般的解决方法是在栅极串联10Ω左右的电阻，降低LC振荡电路的Q值，使振荡迅速衰减掉。

2.建议在MOS管G S 之间并联一个10K的电阻以降低输入阻抗，同时也给电容一个放电回路。

3.如果担心瞬间高压击穿MOS管的话，可以在GS 之间在并联一个稳压管或者TVS管。

4.布线设计，MOS管驱动线路的环路面积要尽可能小，否则可能会引入外来的电磁干扰，驱动芯片的旁路电容要尽量靠近驱动芯片的VCC和GND引脚，否则走线的电感会很大程度上影响芯片的瞬间输出电流。

MOS管出现这种波形，一般可以调整栅极电阻Rg，增加Rg的值，让整个回路的Q值变大，破坏谐振条件。

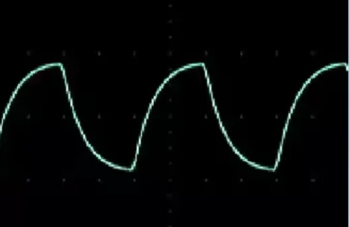

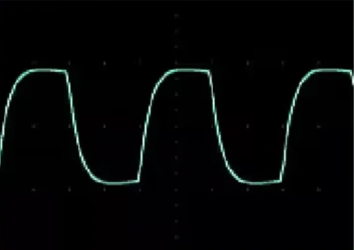

二、MOS管驱动栅极出现缓升缓降，MOS管导通时间增加，发热量具体，也是容易烧毁MOS管。

1.阻抗不匹配导致的。→改变Rg下拉电阻

2.芯片驱动能力太差。→增强驱动信号

3.栅极电阻太大。→减小栅极电阻Rg，此电阻过小会出现振铃现象。
