电路调试过程中辨认LED正负极并焊接

一、背景介绍

新做了一个项目，原理图设计好后，SCH和BOM发给外包，什么是外包，就是OEM；我是属于ODM，如果不清楚之间的关系，可以链接文章https://mp.csdn.net/mp_blog/creation/editor/149857767，有详细介绍。

外包厂商根据自己的库存料，擅自更改了我的LED，我选择的是双色LED，上面是绿色，下面是红色，等我拿到板子测试时，发现板子逻辑反了，还以为是软件工程师的程序出现问题，后来EE和SW核对后，发现是LED灯被替换了，OEM竟然都没吱声。规格书里是有严格界定的，什么时候是绿灯什么时候是红灯，遇到不靠谱的OEM伤脑筋的。

二、调试时遇到的问题

现在就需要剔除对方的LED，焊接为我需要的LED颜色，那么问题来了，如何区分LED的正负极。

三、正负极判定

3.1 贴片LED

目前应用比较多的还是贴片LED，如下为LED的正负极判定：

1）询问供应商

2）使用电源给LED供电，判断LED的正负极

3）二极管档位测试LED，观察LED亮了，红色笔对应的引脚就是LED的阳极

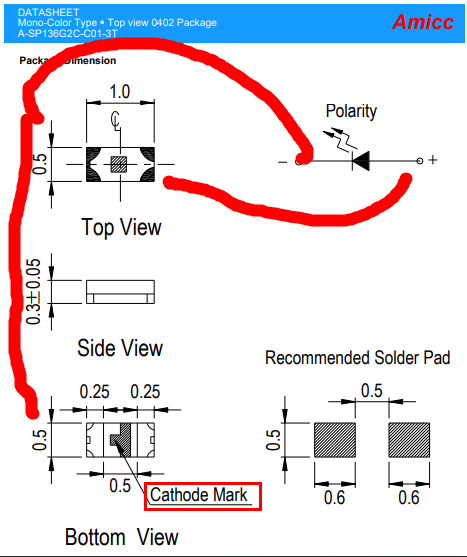

4）看datasheet的footprint和LED示意图

   （1）LED背面有一条线，代表正极，垂直该竖线的横线，指向负极

     （2）LED背面有三角形，三角形尖头指向负极

3.2 DIP封装LED：

插件LED，内部大金属块的是阴极，小金属块的是阳极
