【系统架构设计（31）】操作系统下：存储、设备与文件管理

一、本文知识覆盖范围

1、概述

存储、设备与文件管理是操作系统的三大核心管理功能，它们共同构建了现代计算机系统的资源管理基础：

• 存储管理：解决内存资源的分配、回收和保护问题，通过虚拟化技术将有限的物理内存扩展为巨大的虚拟地址空间
• 设备管理：统一管理各类I/O设备，提供设备无关的访问接口，优化设备利用效率
• 文件管理：组织和管理外存上的软件资源，提供持久化存储和按名存取机制



2、知识体系概览

知识模块	具体内容	学习重点
存储管理	地址空间、内存分配、虚拟存储、分页分段	理解虚拟内存机制，掌握内存管理策略
设备管理	设备驱动、缓冲管理、I/O控制方式、SPOOLing	掌握设备抽象技术，优化I/O性能
文件管理	文件系统、目录结构、存储空间管理、文件保护	理解文件系统原理，掌握存储管理方法
系统协同	三大管理功能的交互、系统调用、资源调度	理解系统整体架构，掌握资源协调机制
实际应用	系统优化、性能调优、问题诊断	将理论知识应用到实际系统开发和运维中



二、存储管理：构建多级高效存储体系

本章节知识结构说明：

• 存储管理基本概念：建立存储管理的理论基础，理解地址空间、内存分配、存储保护和内存扩充四个核心概念
• 多级存储体系：掌握高速缓存、主存、辅存三级存储结构，理解局部性原理在存储管理中的应用
• 虚拟存储技术：学习虚拟化的核心机制，掌握请求调入、页面置换、地址转换等关键技术
• 内存分配策略：了解连续分配和离散分配两种主要方式，掌握动态分配和静态分配的区别

这四个知识点相互关联：基本概念为存储管理提供理论基础，多级存储体系解决速度与容量的矛盾，虚拟存储技术实现内存的扩展和抽象，内存分配策略提供具体的实现方法。

1、存储管理基本概念

概念定义：存储管理是操作系统对内存资源进行分配、回收、保护和扩充的管理功能，通过虚拟化技术为应用程序提供统一的内存访问接口。

核心特征：

特征	定义与特点	具体实例
地址空间分离	逻辑地址空间与物理地址空间独立	如32位系统支持4GB逻辑地址空间
内存分配回收	动态分配和回收内存资源	如进程创建时分配内存，结束时回收
存储保护	防止进程间非法访问内存	如进程A无法访问进程B的内存空间
内存扩充	通过虚拟化扩展可用内存	如1GB物理内存支持4GB虚拟内存

2、多级存储体系

概念定义：多级存储体系利用局部性原理，将存储器分为高速缓存、主存和辅存三级，实现速度与容量的平衡。

核心特征：

存储级别	定义与特点	具体实例
高速缓存	CPU直接访问，速度最快，容量最小	如L1缓存32KB，L2缓存256KB
主存	CPU可直接访问，速度较快，容量中等	如8GB DDR4内存
辅存	作为主存后备，速度较慢，容量最大	如1TB SSD硬盘
局部性原理	时间局部性和空间局部性	如程序循环访问相同数据

实际例子：

• CPU缓存层次：L1缓存32KB，L2缓存256KB，L3缓存8MB，主存8GB，硬盘1TB
• 数据库系统：如MySQL使用缓冲池作为主存，数据文件作为辅存，实现数据的热点缓存
• Web服务器：如Nginx使用内存缓存热点页面，磁盘存储静态文件，实现快速响应
• 操作系统：如Linux使用页面缓存管理文件数据，实现文件访问的加速



3、虚拟存储技术

概念定义：虚拟存储技术通过请求调入和置换功能，将磁盘空间模拟成内存的一部分，为程序提供远大于物理内存的虚拟地址空间。

核心特征：

技术要素	定义与特点	具体实例
请求调入	页面只有在被访问时才调入内存	如程序启动时只加载必要页面
页面置换	内存不足时选择页面换出到磁盘	如LRU算法选择最近最少使用的页面
地址转换	将虚拟地址转换为物理地址	如MMU硬件实现地址转换
透明管理	程序员无需关心物理内存分配	如Java程序无需手动管理内存

实际例子：

• Windows虚拟内存：使用页面文件（pagefile.sys）实现虚拟内存，支持4GB虚拟地址空间
• Linux交换分区：使用swap分区实现虚拟内存，支持进程的页面交换
• Java虚拟机：通过堆内存管理实现自动内存管理，支持垃圾回收
• 数据库系统：如Oracle使用虚拟内存管理数据页，实现大表的高效访问



4、内存分配策略

概念定义：内存分配策略是操作系统为进程分配内存空间的方法，包括连续分配和离散分配两种主要方式。

核心特征：

分配方式	定义与特点	具体实例
连续分配	为进程分配连续的内存空间	如早期操作系统的内存管理

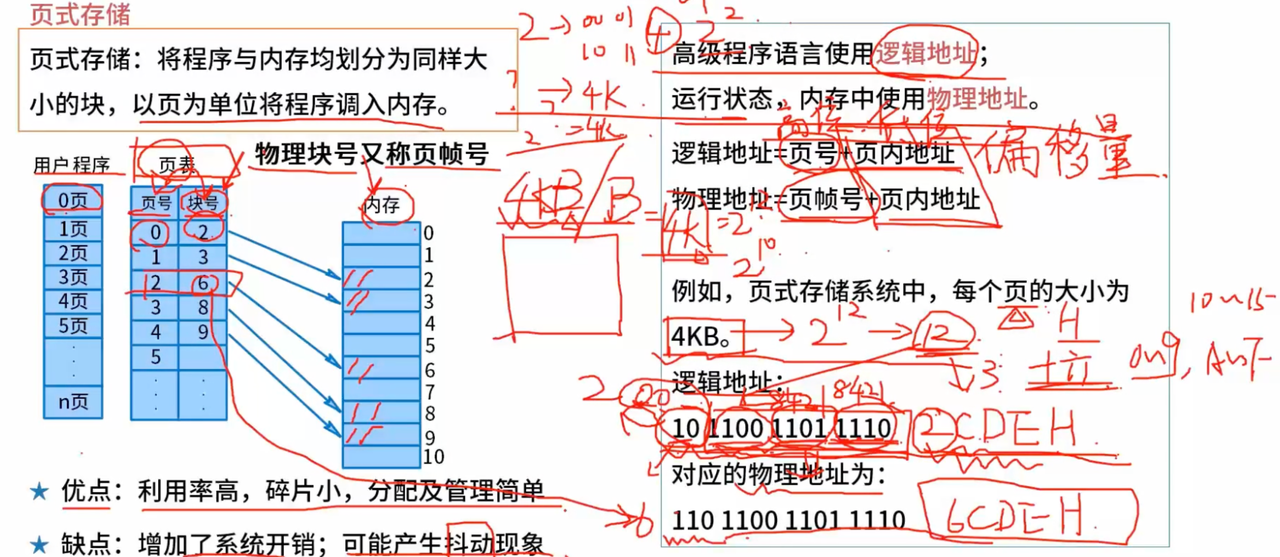

离散分配	将进程离散存放在内存中	如分页、分段式存储管理
动态分配	根据进程需求动态分配内存	如malloc/free函数
静态分配	程序编译时确定内存分配	如全局变量和静态变量

实际例子：

• C语言内存管理：使用malloc/free函数实现动态内存分配和释放
• Java内存管理：通过垃圾回收器自动管理内存，支持分代回收策略
• 操作系统内存管理：如Linux使用伙伴算法管理物理内存页框
• 数据库系统：如MySQL使用缓冲池管理数据页，实现内存的预分配和回收



三、设备管理：统一接口，高效调度

本章节知识结构说明：

• 设备管理基本概念：建立设备管理的理论基础，理解设备无关性、缓冲管理、设备分配和SPOOLing技术四个核心概念
• I/O控制方式：掌握程序控制、中断方式、DMA方式和通道方式四种I/O控制方法，理解其演进过程
• 缓冲管理：学习单缓冲、双缓冲、环形缓冲和缓冲池四种缓冲策略，掌握缓冲在I/O优化中的作用
• SPOOLing技术：了解假脱机技术的原理，掌握将独占设备改造为共享设备的方法

这四个知识点相互关联：基本概念为设备管理提供理论基础，I/O控制方式解决CPU与设备的交互问题，缓冲管理优化I/O性能，SPOOLing技术提高设备利用率。

1、设备管理基本概念

概念定义：设备管理是操作系统对I/O设备进行统一管理，提供设备无关的访问接口，优化设备利用效率的管理功能。

核心特征：

特征	定义与特点	具体实例
设备无关性	应用程序无需关心具体设备型号	如read/write函数适用于所有设备
缓冲管理	解决CPU高速与I/O设备低速的矛盾	如磁盘缓冲区提高I/O效率
设备分配	根据设备特性安全分配设备	如打印机独占，磁盘共享
SPOOLing技术	将独占设备改造为共享设备	如打印队列管理

实际例子：

• Linux设备管理：通过设备文件统一管理所有设备
• Windows设备管理：通过设备管理器管理硬件设备
• 数据库系统：如Oracle通过I/O调度优化磁盘访问
• 网络系统：如网卡驱动管理网络数据传输



2、I/O控制方式

概念定义：I/O控制方式是CPU与I/O设备之间数据传送的控制方法，经历了从程序控制到通道控制的演变。

核心特征：

• 程序控制方式：早期计算机的I/O处理，CPU全程参与数据传输，效率极低
• 中断方式：现代键盘输入处理，按键后产生中断信号，CPU响应中断处理输入
• DMA方式：磁盘数据传输，DMA控制器直接控制磁盘与内存间的数据传输
• 通道方式：大型机的I/O处理，专用I/O处理机管理复杂的I/O操作



3、缓冲管理

概念定义：缓冲管理是通过设立缓冲区，解决CPU高速与I/O设备低速之间的矛盾，提高系统并行度和效率。

核心特征：

缓冲类型	定义与特点	具体实例
单缓冲	设置一个缓冲区	如简单的I/O操作
双缓冲	设置两个缓冲区交替使用	如视频播放缓冲
环形缓冲	多个缓冲区组成环形结构	如网络数据包缓冲
缓冲池	动态分配和回收缓冲区	如数据库系统缓冲池

实际例子：

• 单缓冲：简单的文件读取操作，使用一个缓冲区暂存数据
• 双缓冲：视频播放器使用双缓冲技术，一个缓冲区播放，另一个缓冲区准备下一帧
• 环形缓冲：网络数据包处理，使用环形缓冲区管理数据包的接收和发送
• 缓冲池：数据库系统使用缓冲池管理数据页，动态分配和回收缓冲区



4、SPOOLing技术

概念定义：SPOOLing（Simultaneous Peripheral Operations On-Line）技术是将独占设备改造为共享设备，通过假脱机技术提高设备利用效率。

核心特征：

技术要素	定义与特点	具体实例
输入井	磁盘上的输入缓冲区	如打印队列的输入缓冲区
输出井	磁盘上的输出缓冲区	如打印队列的输出缓冲区
输入进程	将输入设备数据送入输入井	如键盘输入进程
输出进程	将输出井数据送往输出设备	如打印机输出进程

实际例子：

• 打印队列管理：Windows打印队列，将打印任务先存储到磁盘，再依次发送到打印机
• 邮件系统：邮件服务器使用SPOOLing技术管理邮件队列，实现邮件的异步发送
• 批处理系统：大型机的批处理作业管理，将作业先存储到磁盘，再依次执行
• 数据库日志：数据库系统使用SPOOLing技术管理事务日志，实现日志的异步写入

适用场景：

• 企业打印服务：构建大型企业的打印管理系统，支持数千员工的打印需求，实现打印任务的优先级调度
• 分布式日志系统：设计ELK、Fluentd等日志收集系统的SPOOLing机制，处理TB级日志数据的高效存储
• 消息队列平台：实现Kafka、RabbitMQ等消息中间件的SPOOLing技术，支持百万级消息的可靠传输
• 云原生批处理：优化Kubernetes Jobs、Apache Airflow等批处理平台的作业调度，提高资源利用率和任务执行效率



四、文件管理：持久化数据的组织者

本章节知识结构说明：

• 文件管理基本概念：建立文件管理的理论基础，理解按名存取、文件组织、目录管理和存储空间管理四个核心概念
• 文件系统结构：掌握顺序结构、链接结构、索引结构和混合结构四种文件存储方式，理解其优缺点
• 目录管理：学习单级目录、二级目录、树形目录和图形目录四种目录结构，掌握目录在文件管理中的作用
• 存储空间管理：了解位示图法、空闲块链表、索引法和成组链接法四种存储空间管理方法

这四个知识点相互关联：基本概念为文件管理提供理论基础，文件系统结构决定文件的存储方式，目录管理实现文件的组织和查找，存储空间管理提供磁盘空间的分配和回收机制。

1、文件管理基本概念

概念定义：文件管理是操作系统对外存上的软件资源进行组织和管理，将其组织成命名的文件，并提供按名存取机制的管理功能。

核心特征：

特征	定义与特点	具体实例
按名存取	通过文件名访问文件内容	如open(“config.txt”, O_RDONLY)
文件组织	将数据组织成逻辑文件	如文本文件、二进制文件
目录管理	通过目录结构组织文件	如树形目录结构
存储空间管理	管理磁盘上的空闲空间	如位示图法管理磁盘块

实际例子：

• Linux文件系统：通过VFS（虚拟文件系统）统一管理各种文件系统
• Windows文件系统：通过NTFS文件系统管理文件和目录
• 数据库系统：如MySQL通过InnoDB存储引擎管理数据文件
• 分布式文件系统：如HDFS管理分布式存储



2、文件系统结构

概念定义：文件系统结构是文件在磁盘上的组织方式，包括文件的逻辑结构和物理结构。

核心特征：

结构类型	定义与特点	具体实例
顺序结构	文件内容存放在连续的磁盘块中	如磁带文件的存储方式
链接结构	文件内容存放在不连续的块中	如FAT文件系统的文件存储

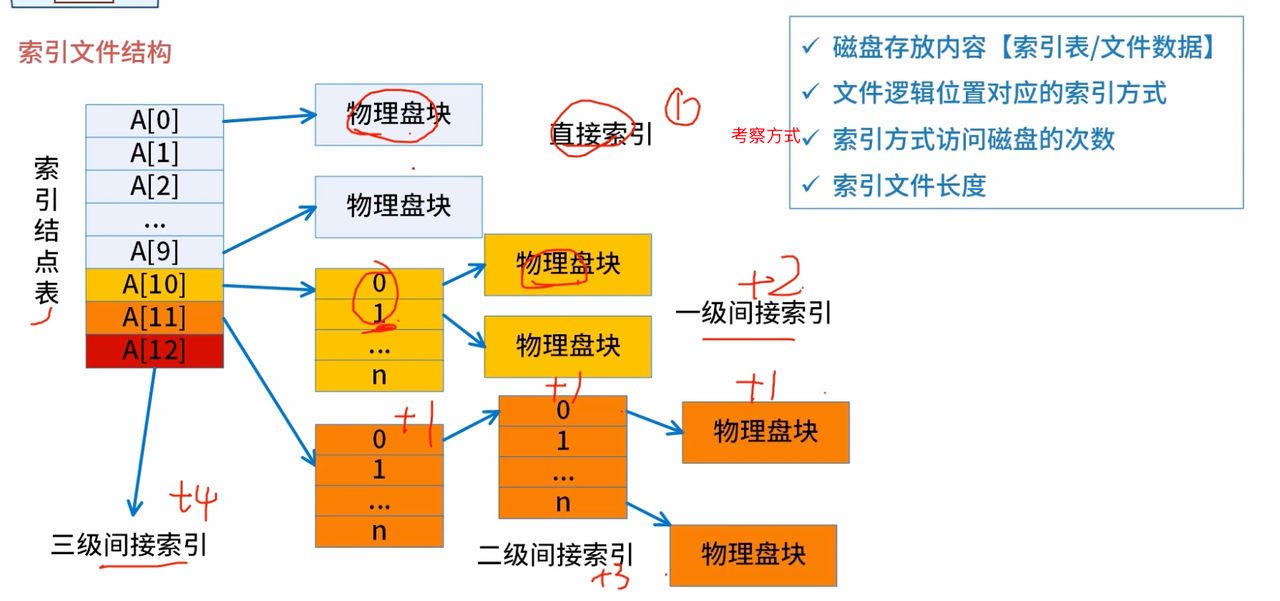

索引结构	通过索引块记录文件各块的地址	如Unix的inode结构
混合结构	结合多种结构的优点	如ext4文件系统的结构

适用场景：

• 数据库存储引擎：设计MySQL InnoDB、PostgreSQL等数据库的存储引擎，支持ACID事务和复杂查询
• 对象存储系统：构建MinIO、Swift等对象存储系统，支持海量非结构化数据的高效存储
• 区块链存储：实现IPFS、Filecoin等去中心化存储系统，确保数据的永久性和可访问性
• 边缘存储系统：开发边缘计算节点的文件系统，支持IoT设备数据的本地存储和快速处理

3、目录管理

概念定义：目录管理是通过目录结构组织文件，实现按名存取的关键机制。

核心特征：

目录结构	定义与特点	具体实例
单级目录	所有文件在一个目录下	如早期操作系统的文件管理
二级目录	为每个用户设置一个目录	如多用户系统的文件管理
树形目录	层次清晰的目录结构	如现代操作系统的目录结构
图形目录	支持文件共享的目录结构	如Unix的硬链接和软链接



4、存储空间管理

概念定义：存储空间管理是操作系统对磁盘上的空闲空间进行跟踪和管理，为文件分配存储空间。

核心特征：

管理方法	定义与特点	具体实例
位示图法	用二进制位表示磁盘块的空闲状态	如Linux ext4文件系统的块位图
空闲块链表	将空闲块链接起来	如FAT文件系统的空闲链
索引法	通过索引表管理空闲块	如Unix文件系统的空闲块索引
成组链接法	将空闲块分组管理	如Unix System V的空闲块管理



五、系统协同：构建完整的系统视图

本章节将详细讲解存储、设备和文件管理三大功能的协同工作机制，帮助读者理解操作系统的整体架构。

本章节知识结构说明：

• 系统调用机制：理解应用程序与操作系统内核交互的接口，掌握存储、设备和文件管理的系统调用
• 资源调度与协调：学习操作系统在多个进程之间合理分配和调度资源的过程，掌握各种调度策略
• 系统性能优化：了解通过优化存储、设备和文件管理策略提高系统整体性能的方法

这三个知识点相互关联：系统调用机制提供用户程序与内核的交互接口，资源调度与协调确保资源的合理分配，系统性能优化提升整体运行效率。

1、系统调用机制

概念定义：系统调用是应用程序与操作系统内核交互的接口，通过系统调用实现存储、设备和文件管理的功能。

核心特征：

系统调用类型	定义与特点	具体实例
存储管理调用	内存分配、释放、映射等操作	如malloc、free、mmap系统调用
设备管理调用	设备打开、读写、控制等操作	如open、read、write、ioctl系统调用
文件管理调用	文件创建、删除、读写等操作	如open、close、read、write系统调用
进程管理调用	进程创建、调度、通信等操作	如fork、exec、wait系统调用

实际例子：

• 文件操作系统调用：open、close、read、write系统调用，实现文件的打开、关闭、读写操作
• 内存操作系统调用：malloc、free、mmap系统调用，实现内存的分配、释放和映射
• 设备操作系统调用：ioctl系统调用，实现设备的控制和配置
• 进程管理系统调用：fork、exec、wait系统调用，实现进程的创建、执行和等待

适用场景：

• 数据库系统开发：实现数据库引擎的文件操作、内存管理和设备I/O，如MySQL InnoDB存储引擎的系统调用设计
• Web服务器优化：优化Nginx、Apache等Web服务器的文件访问和内存管理，提升并发处理能力
• 操作系统内核开发：设计Linux、Windows等操作系统的系统调用接口，实现用户态与内核态的交互
• 嵌入式系统开发：在资源受限的嵌入式设备上实现高效的系统调用，如ARM Cortex-M系列微控制器

2、资源调度与协调

概念定义：资源调度与协调是操作系统在多个进程之间合理分配和调度存储、设备和文件资源的过程。

核心特征：

调度策略	定义与特点	具体实例
先来先服务	按请求到达顺序分配资源	如简单的设备分配策略
优先级调度	根据进程优先级分配资源	如实时系统的资源调度
时间片轮转	为每个进程分配相等的时间片	如分时系统的资源调度
多级反馈队列	结合多种调度策略	如现代操作系统的综合调度

适用场景：

• 高并发Web应用：设计电商平台、社交网络等大规模应用的资源调度策略，支持百万级用户并发访问
• 实时交易系统：实现金融交易系统的资源调度，确保毫秒级响应时间和99.99%可用性
• 云计算平台：设计AWS、阿里云等云平台的资源调度算法，实现弹性伸缩和负载均衡
• 游戏服务器架构：优化游戏服务器的资源分配，支持大型多人在线游戏的实时交互



3、系统性能优化

概念定义：系统性能优化是通过优化存储、设备和文件管理的策略，提高系统整体性能和效率。

核心特征：

优化策略	定义与特点	具体实例
缓存优化	通过多级缓存提高访问速度	如CPU缓存、内存缓存、磁盘缓存
预取优化	提前加载可能需要的数据	如页面预取、文件预读
并发优化	通过并发处理提高系统吞吐量	如多线程I/O、异步处理
负载均衡	合理分配系统负载	如磁盘负载均衡、网络负载均衡

适用场景：

• 大数据处理系统：优化Hadoop、Spark等大数据平台的性能，将数据处理速度提升10倍以上
• 视频流媒体服务：优化Netflix、YouTube等视频平台的缓存和预取策略，减少缓冲时间到秒级
• 高频交易系统：优化金融交易系统的延迟，将交易响应时间从毫秒级降低到微秒级
• 物联网平台：优化IoT设备的数据处理和存储性能，支持千万级设备并发连接
