【Qt】编写Qt自定义Ui控件步骤

news 2025/9/14 9:12:27

一、创建之前要做的事情

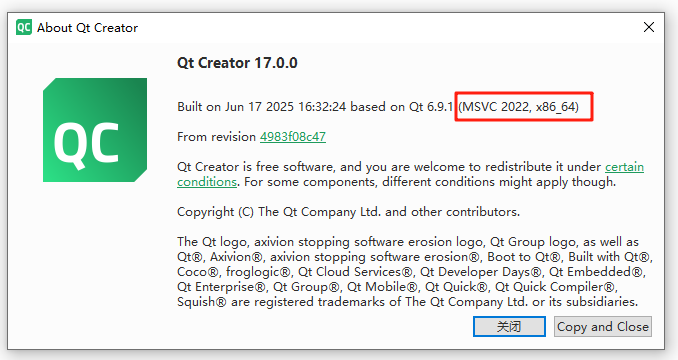

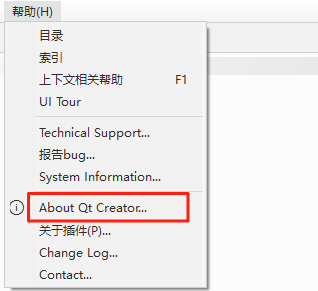

1.1 查看自己电脑上的 Qt Creator 用的那个编译器

说明：

以我的环境为例，只有用 MSVC2022 编译出来的“自定义 UI 控件”才能被 Qt Creator 识别，才能在 Qt Creator“设计”中拖拽使用。

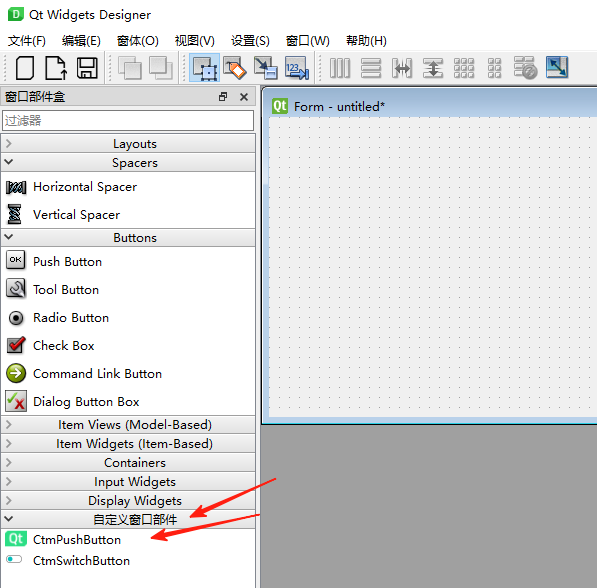

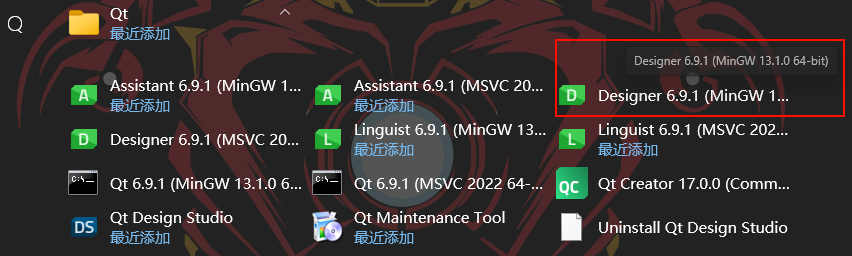

不是用 MSVC2022 编译，不可以在 Qt Creator 的“设计师”中拖拽使用，但是可以使用对应编译器版本的Designer拖放“自定义 ui 控件”，比如我使用MinGW 13.0的编译套件生成的“自定义 UI 控件”，就可以使用下图红框中的Designer拖放使用

另外，想安装 MSVC 编译环境，请看：【Qt】Window环境下搭建Qt6、MSVC2022开发环境（无需提前安装Visual Studio）

二、自定义 Ui 创建步骤

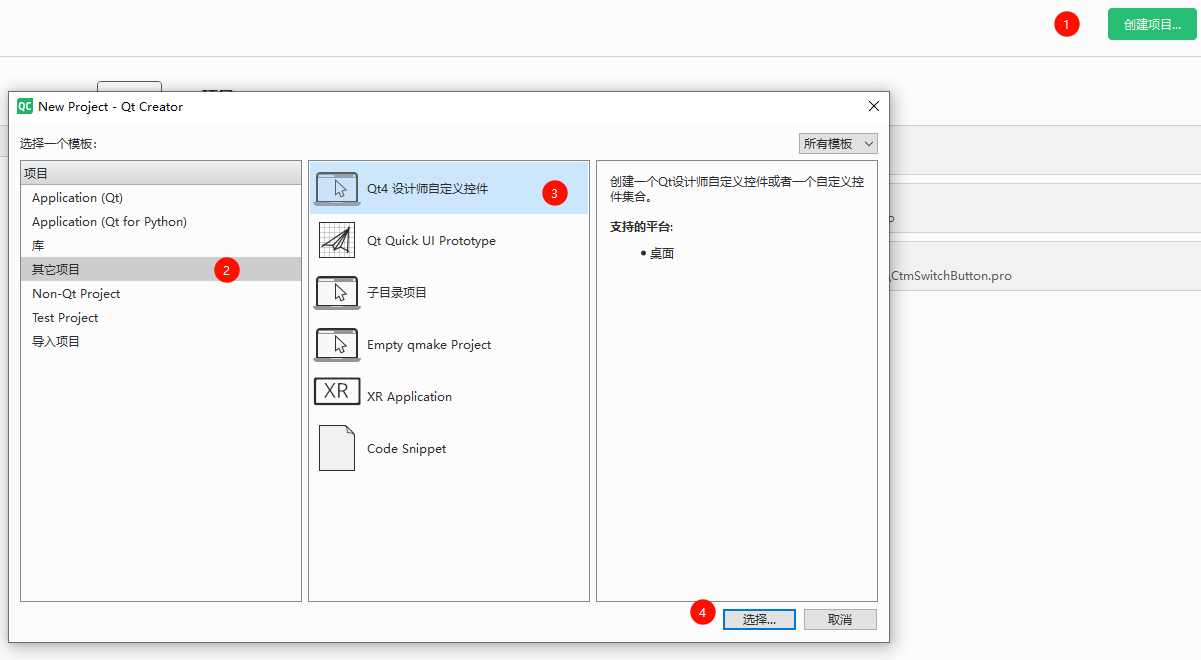

新建项目“其它项目 --> Qt4 设计师自定义控件”

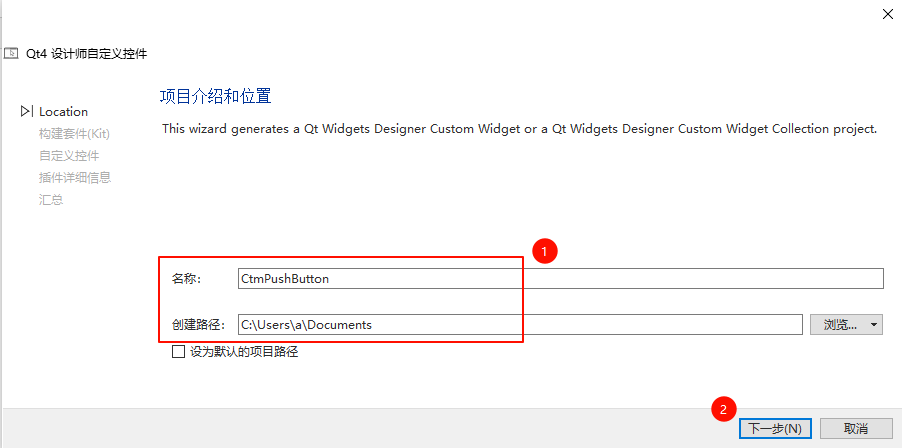

自定义项目“名称、创建路径”，下一步；

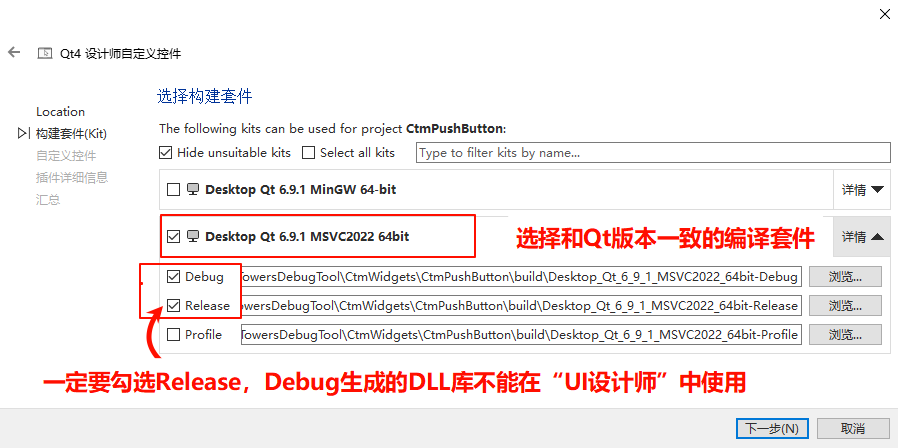

选择合适的编译套件，下一步；

前文提到过，要选择与 Qt Creator 相对应的编译环境，否则不能在 Qt Creator 中拖放使用。

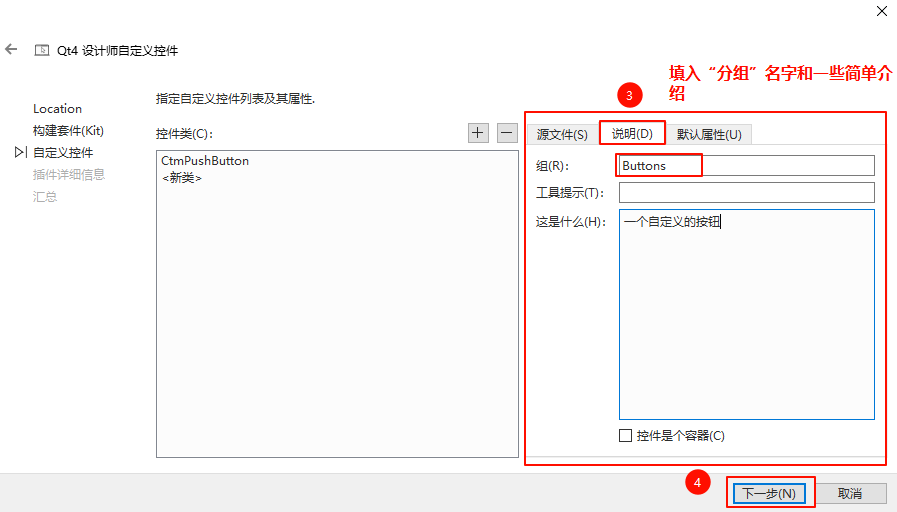

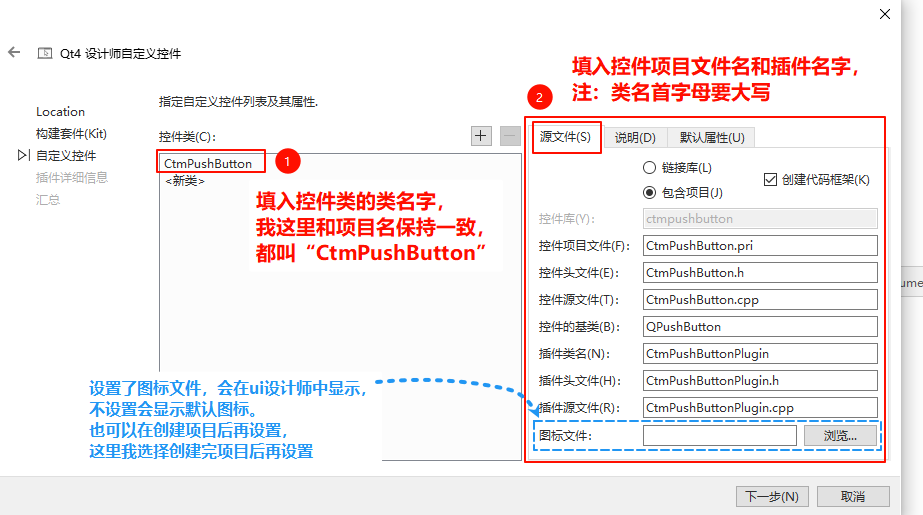

指定自定义控件属性，按下图操作：

步骤 2，红框中的创建代码框架复选框，记得勾选；
本示例是创建一个自定义按钮，我打算在原 QPushButton上修改，所以控件的基类我填的是QPushButton；
“链接库” 用于复用已有编译好的控件库，没有，这里不选择。

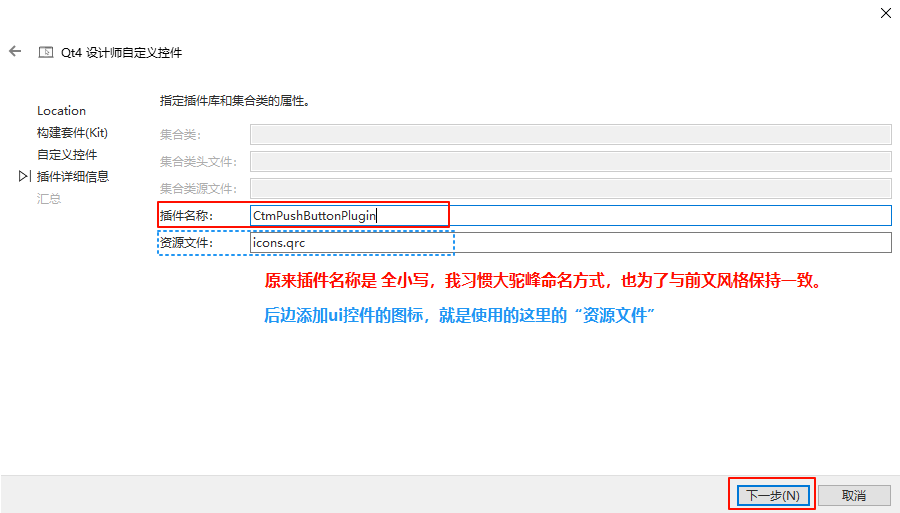

插件名称、资源文件名称修改，下一步；

点击“完成”，创建

… 忘记截图了

三、…Plugin.h …Plugin.cpp 代码分析

先把代码贴上来：

#include "CtmPushButtonPlugin.h"
#include "CtmPushButton.h"#include <QtPlugin>CtmPushButtonPlugin::CtmPushButtonPlugin(QObject *parent): QObject(parent)
{}void CtmPushButtonPlugin::initialize(QDesignerFormEditorInterface * /* core */)
{if (m_initialized)return;// Add extension registrations, etc. herem_initialized = true;
}bool CtmPushButtonPlugin::isInitialized() const
{return m_initialized;
}QWidget *CtmPushButtonPlugin::createWidget(QWidget *parent)
{return new CtmPushButton(parent);
}QString CtmPushButtonPlugin::name() const
{return QLatin1String("CtmPushButton");
}QString CtmPushButtonPlugin::group() const
{return QLatin1String("Buttons");
}QIcon CtmPushButtonPlugin::icon() const
{return QIcon();
}QString CtmPushButtonPlugin::toolTip() const
{return QLatin1String("");
}QString CtmPushButtonPlugin::whatsThis() const
{return QLatin1String("一个自定义的按钮");
}bool CtmPushButtonPlugin::isContainer() const
{return false;
}QString CtmPushButtonPlugin::domXml() const
{return QLatin1String(R"(<widget class="CtmPushButton" name="ctmPushButton">
</widget>)");
}QString CtmPushButtonPlugin::includeFile() const
{return QLatin1String("CtmPushButton.h");
}

以上代码是我们创建自定义 Ui 控件时， Qt Creator 自动生成的，仔细阅读这些成员函数就会发现，这些都是我们前边步骤中所设置的内容，例如：

QString CtmPushButtonPlugin::whatsThis() const

{
return QLatin1String("一个自定义的按钮");
}

再比如：

QString CtmPushButtonPlugin::group() const

{
return QLatin1String("Buttons");
}

也就是说刚才的配置是可以更改的或者说是可以再设置的。刚才我们没有设置自定义 ui 控件的图标，现在我们只需要在资源文件中添加，并且在icon()方法中返回 icon 资源路径就好了，如下：

QIcon CtmPushButtonPlugin::icon() const

{
return QIcon(":/icon/CtmBtnIcon");		// 返回添加的 icon 资源文件
}

四、编写自定义 Ui 的代码

本文只简单举个例子，没有实现什么很复杂的样式。

修改CtmPushButton.cpp文件如下：

#include "CtmPushButton.h"CtmPushButton::CtmPushButton(QWidget *parent) :QPushButton("自定义按钮", parent)
{
}

使用 Release模式编译运行，将生成的 DLL 库分别复制到 Qt Creator 插件设计 和 Qt msvc 插件设计的路径下（复制前需要关掉你的Qt Creator 和Designer(MSVC)）：

例如我的路径如下：

我的 Qt 安装路径是：C:\Qt，则：

Qt Creator 插件路径：C:\Qt\Tools\QtCreator\bin\plugins\designer

Qt msvc 插件路径：C:\Qt\6.9.1\msvc2022_64\plugins\designer

如下图所示：

然后，打开Qt Creator 和Designer(MSVC)就可以看到我们创建的自定义按钮了，并且还可以拖放使用，如下所示：

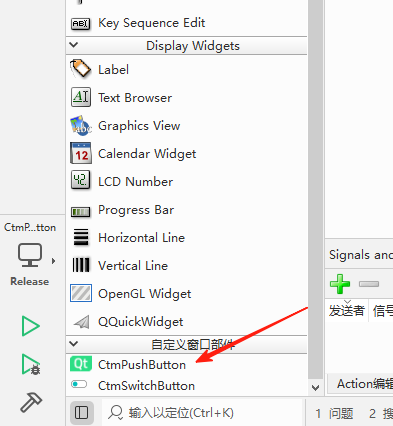

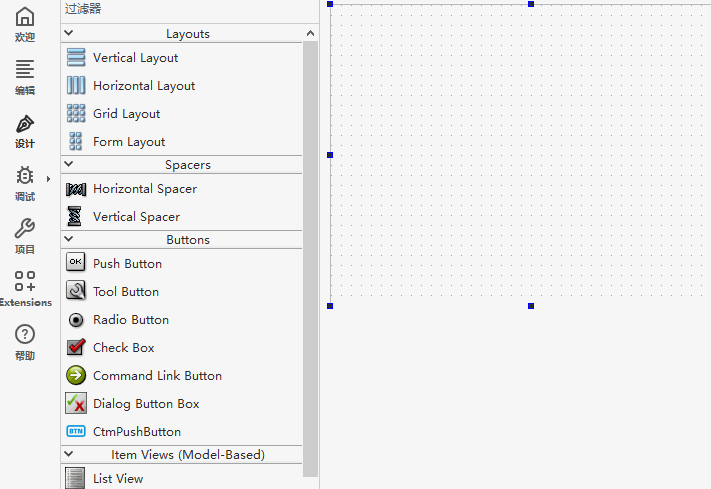

1. Qt Creator 使用效果：

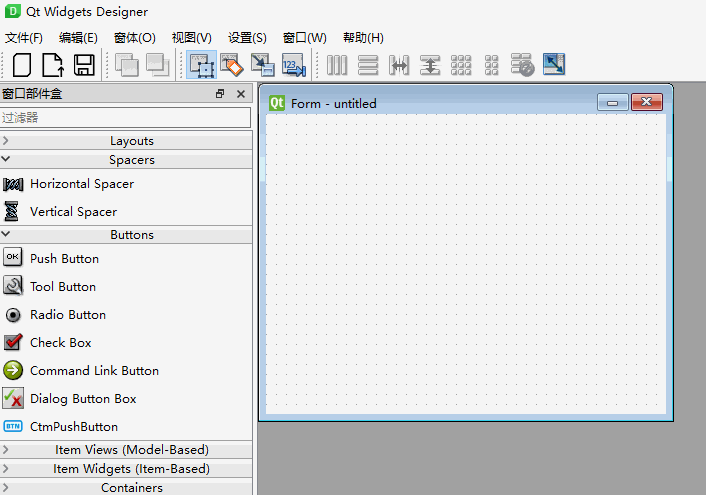

Designer(MSVC)使用效果：

~~ps：请忽略我的垃圾录屏软件，残影好严重…~~

五、可能遇到的问题

5.1 分组没起作用，无论是在 `Qt Creator` 中还是在`Designer`中。

答：看“CtmPushButtonPlugin.cpp”文件中的“group()”方法返回的字符串是否拼写错误，修改为如下可以正常显示在Buttons分组中

QString CtmPushButtonPlugin::group() const
{return QLatin1String("Buttons");
}

5.2 在代码中使用时，报“LNK2019: 无法解析的外部符号”错误

1、请检查生成DLL库文件路径、名字，是否与项目管理中添加的库文件路径、名字，是否一致；
2、注意区分是debug版本DLL库还是release版本库；
3、检查代码中控件类是否添加了 QDESIGNER_WIDGET_EXPORT 宏定义，以及相应头文件；Qt5.7以下版本为#include <QtDesigner/QDesignerExportWidget> 以上版本为#include <QtUiPlugin/QDesignerExportWidget>
