部署 LVS-DR 群集

前言

LVS-DR（Linux Virtual Server - Direct Routing）是一种高效的负载均衡技术，广泛应用于企业网站和高并发的网络环境中。它通过将流量分配到多个服务器节点，提供高可用性和扩展性，保障应用的稳定运行。

本章结构

1. 理解 LVS-DR 工作原理

2. 掌握 LVS-DR 部署过程

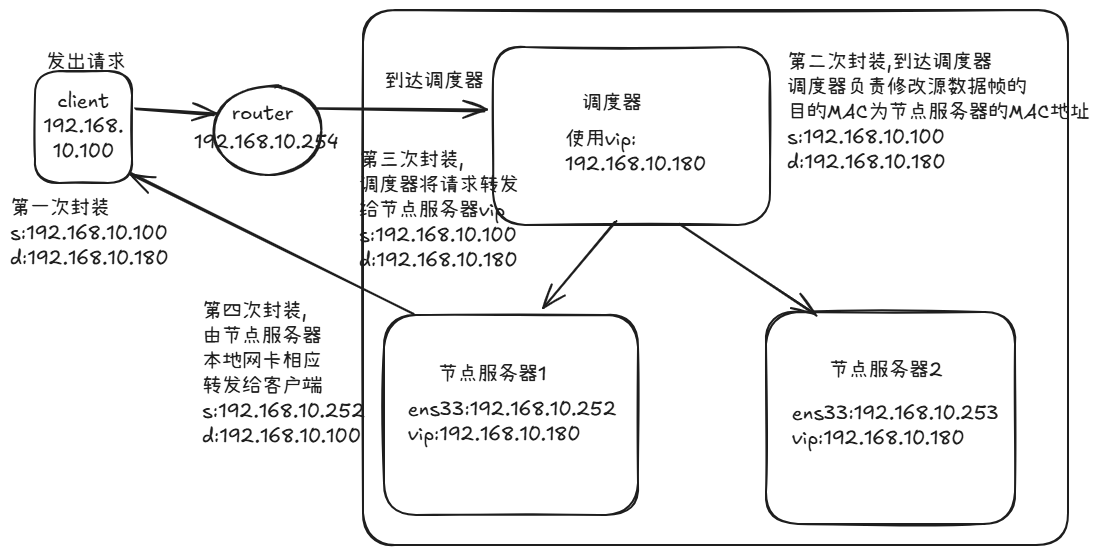

LVS-DR 数据包流向分析

为便于理解 LVS-DR 的工作原理，假设 Client 与群集服务器位于同一网络中，数据包的流向如下：

1. 客户端发送请求到 VIP

• 步骤 1：客户端发起请求，目标是虚拟 IP（VIP）地址，这个 VIP 地址是负载均衡器（Director）和后端服务器共享的 IP 地址。

• 步骤 2：客户端使用 VIP 地址作为目标 IP 发送数据包，目标 IP 即为负载均衡器和后端服务器的共享地址。

2. 负载均衡器（Director）接收请求

• 步骤 3：LVS 负载均衡器接收到来自客户端的请求，查看数据包头部信息，尤其是目标 IP（VIP）。

• 步骤 4：负载均衡器根据负载均衡算法（如轮询、加权轮询或最少连接等）选择一个后端服务器（RealServer）来处理请求。例如，选择 RealServer_1。

3. 负载均衡器修改 MAC 地址并转发请求

• 步骤 5：LVS 负载均衡器不会修改 IP 地址，它只会修改数据帧的 MAC 地址，将其修改为被选择的后端服务器的 MAC 地址。

• 步骤 6：负载均衡器将数据帧发送到局域网中的目标服务器（例如 RealServer_1）。这时，数据包的目标地址已经是 RealServer_1 的 MAC 地址。

4. 后端服务器（RealServer_1）接收请求

• 步骤 7：RealServer_1 收到数据包后，解封装数据帧，并发现目标 IP 与服务器本身的 VIP 地址相匹配。

• 步骤 8：RealServer_1 处理这个请求，并生成响应数据包。

5. 后端服务器封装并发送响应

• 步骤 9：这一步是 LVS-DR 的核心区别。RealServer_1 不通过负载均衡器返回响应，而是直接通过其 本地网卡 将响应数据包发送回客户端。

• 步骤 10：RealServer_1 使用 自身的网卡 和 本地网络 直接与客户端通信，源 IP 仍然是 VIP 地址（这是为了确保客户端无法区分请求来自哪个后端服务器）。

6. 客户端接收响应

• 步骤 11：客户端收到来自 VIP 的响应数据，认为它是由 VIP 返回的，实际上响应是由选择的后端服务器（如 RealServer_1）提供的。

LVS-DR 中的 ARP 问题

在 LVS-DR 群集模式中，负载均衡器和后端服务器都使用相同的 VIP 地址，这会导致 ARP（地址解析协议）冲突和通信问题。为了避免这些问题，需要进行如下处理：

1. 配置节点服务器不响应 ARP 请求：使用虚拟接口 lo:0 来绑定 VIP 地址，并修改内核参数 arp_ignore=1 来禁止节点响应 ARP 请求。

2. ARP 表更新问题：当 RealServer 发送响应报文时，路由器需要更新 ARP 表项，但默认情况下，它会将 VIP 对应的 MAC 地址更新为服务器的 MAC 地址，从而导致 VIP 的失效。为了解决这一问题，需要修改内核参数 arp_announce=2，确保 ARP 请求使用发送接口的 IP 地址。

修改 /etc/sysctl.conf 文件中的相关配置：

net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

构建 LVS-DR 群集的步骤

需求描述

1. 环境配置：

   • 一台 LVS 调度器，四台节点服务器。

   • 每台节点服务器配置双网卡：ens33 连接至外网，ens37 连接至内网。

   • NFS 共享存储：将 /var/www/html 目录发布为 NFS 可写共享，供所有节点服务器访问。

2. LVS 调度器配置：

   • 配置 ens33 和 ens37 网络接口 IP 地址，并为 ens33:0 配置 VIP 地址。

   • 安装 ipvsadm 软件包，使用轮询（RR）算法为虚拟服务器创建负载均衡规则。

3. 节点服务器配置：

   • 在每台节点服务器上绑定 VIP 地址，并配置虚拟接口 lo:0 来承载 VIP。

   • 设置内核参数，禁止节点服务器响应 VIP 的 ARP 请求。

4. 共享存储配置：

   • 在内网中配置 NFS 共享存储，为 /var/www/html 提供可写共享。

   • 在每台节点服务器上挂载 NFS 共享目录，并确保 Web 服务器（如 Apache）能够读取和写入共享目录。

5. 测试网站配置：

   • 在四台节点服务器上安装并启用 HTTP 服务器，创建不同的测试网页以区分各节点服务器。

集群访问测试

通过访问 http://192.168.10.72/ 来确认 LVS 群集的工作状态。不同的客户端访问将显示不同的页面内容，表明流量成功分配到不同的节点。

本章总结

1. LVS-DR 工作原理：理解 LVS-DR 的数据包流向和负载均衡机制。

2. ARP 问题解决方案：解决 LVS-DR 中可能出现的 ARP 响应和 MAC 地址冲突问题。

3. LVS 配置步骤：学习 LVS 调度器和节点服务器的配置方法，确保群集能够稳定运行。

4. 群集访问测试：通过实际测试，验证 LVS-DR 群集的负载均衡和高可用性。
