STM32之RTOS移植和使用

news 2025/9/14 5:32:31

1. RT-Thread概述

RT - Thread（Real - Time - Thread）是一个开源、成熟、可商用的嵌入式实时操作系统。它由中国开源社区主导开发，并得到了来自全球开发者的贡献。RT - Thread 不仅仅是一个实时内核，它也是一个完整的组件平台，包含了文件系统、网络框架、设备框架等，适用于各种资源受限的微控制器（MCU）和物联网（IoT）应用。
RT - Thread 官网

开源免费：遵循 Apache License 2.0 协议，可以免费用于商业产品，无需担心版权问题。
可裁剪性：采用高度模块化的设计，允许开发者根据项目需求，像搭积木一样对系统功能进行裁剪和配置，最小内核仅需 1.2KB ROM 和 1KB RAM。
丰富的组件：提供了被称为 “软件包” 的庞大生态系统，包含近 500 个可选的、开箱即用的软件组件（如网络协议栈、文件系统、GUI、音频框架、云连接套件等），极大地加速了产品开发。
跨平台与多架构支持：支持所有主流 CPU 架构，如 ARM（Cortex - M/R/A）、RISC - V、MIPS、Xtensa 等。同时，其开发工具（Env，Scons）和模拟器可以在 Windows、Linux、macOS 上运行。
良好的开发体验：提供了强大的构建工具（scons + env）和易于使用的配置工具（menuconfig），使得配置和构建系统变得非常简单。同时，与主流 IDE（如 Keil MDK，IAR，RT - Thread Studio）集成良好。
活跃的社区：拥有庞大且活跃的中文社区，文档、教程和问题解答资源非常丰富，降低了学习和开发的门槛。
内核层：
- 核心内核：提供实时操作系统的基本功能，包括多任务调度（线程）、同步机制（信号量、互斥锁、事件集）、进程间通信（邮箱、消息队列）、内存管理（静态内存池、动态堆内存管理）、定时器等。
- 设备驱动框架（I/O Device Framework）：提供了一套标准的设备驱动接口（如 open，close，read，write，control），将应用和底层硬件（如 UART，SPI，I2C，ADC）隔离开来，实现了驱动的标准化和可复用性。
组件层：
- 这是在内核之上的一系列可选的系统级服务，例如：
  - 虚拟文件系统（VFS）：为上层提供统一的文件操作接口，下层可以对接多种具体文件系统（如 FATFS，LittleFS，ROMFS 等）。
  - 网络框架：包含轻量级的 TCP/IP 协议栈（lwIP）以及丰富的网络软件包（如 MQTT，HTTP，WebSocket，TLS 等），方便开发物联网应用。
  - 其他高级功能：如命令外壳（FinSH）、图形用户界面（GUI）、脚本引擎（MicroPython，JavaScript）等。
软件包层：
- 这是 RT - Thread 生态系统的核心优势。它是一个由社区维护的、面向物联网应用领域的开源软件仓库。开发者可以通过 RT - Thread 的包管理工具一键式地将需要的功能（如传感器驱动、算法库、云平台 SDK）添加到自己的项目中，实现 “搭积木” 式的开发。

2. 实时操作系统

轮询：程序按照最基本的顺序结构，从上至下执行。同时利用循环结构，例如 while 循环控制目标程序的重复执行，重复操作。
前后台：在程序执行过程中，轮询过程中，程序触发【中断】，内部中断和外部中断。
- 前台，当前中断触发，中断处理函数就成为当前程序【前台】。
- 后台，被中断处理函数压栈的功能代码。
时间片：
- 基于当前 STM32F103ZET6 芯片，芯片执行一次任务 / 操作的时间是 13.888ns，可以认为单一执行操作的时间就是当前芯片的时间片。
- 可以利用时间片操作，将 MCU 执行任务进行线程调度，从而实现多线程任务执行。
- 实时操作系统核心，多任务，多线程，线程通信，任务调度

对比维度	实时操作系统（RTOS）	Linux 操作系统
核心设计目标	保障任务严格实时响应，追求 “确定性”，确保高优先级任务在规定时间内执行	兼顾多任务并发、资源公平分配，注重系统整体吞吐量、通用性与用户体验
实时性类型	支持硬实时（严格时间约束，超时会引发严重后果，如工业控制）和软实时（尽量快速响应，允许一定延迟，如部分嵌入式交互）	经实时补丁（如 PREEMPT_RT ）优化可实现软实时，但原生设计难满足硬实时严格要求
内核架构	多为微内核或可高度裁剪的内核，仅保留任务调度、基础内存管理、中断处理等核心功能，体积小巧	宏内核架构，集成进程管理、虚拟内存、复杂文件系统、完备网络协议栈等庞大功能，内核代码量大
资源占用	极度精简，最小内核可至几 KB 级别，适配 MCU 等资源受限设备（如物联网传感器节点）	对资源需求高，运行需几十 MB 以上内存，依赖相对充足的 CPU 算力、存储资源
任务调度	采用优先级抢占调度、时间片轮转调度等，优先保障高优先级任务快速执行，调度延迟可精准控制	基于 CFS（完全公平调度）等通用调度算法，追求多任务公平性，高负载下难保证极低调度延迟
应用场景	聚焦对实时性、可靠性要求严苛的嵌入式场景，如工业自动化控制（产线设备、机器人）、汽车电子（发动机控制、安全系统）、航空航天（飞行控制）、医疗设备（监护仪、手术机器人）	覆盖通用计算场景，从服务器（云计算、大数据）、桌面办公（日常软件使用）到高端嵌入式（智能汽车中控、智能设备网关），强调功能丰富与兼容性

3. RT-Thread Nano 版移植

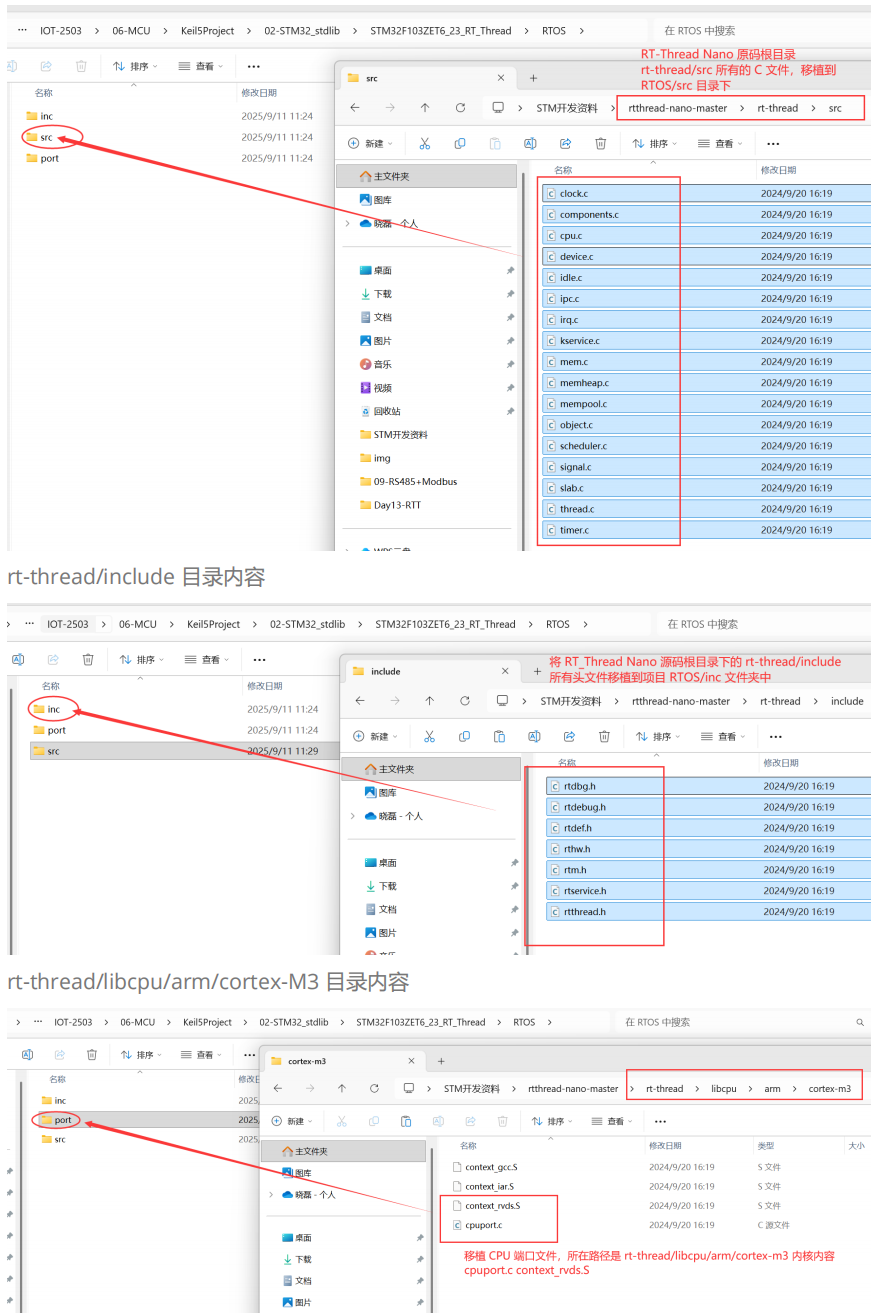

3.1 移植源码内容

rt-thread/src 目录内容：

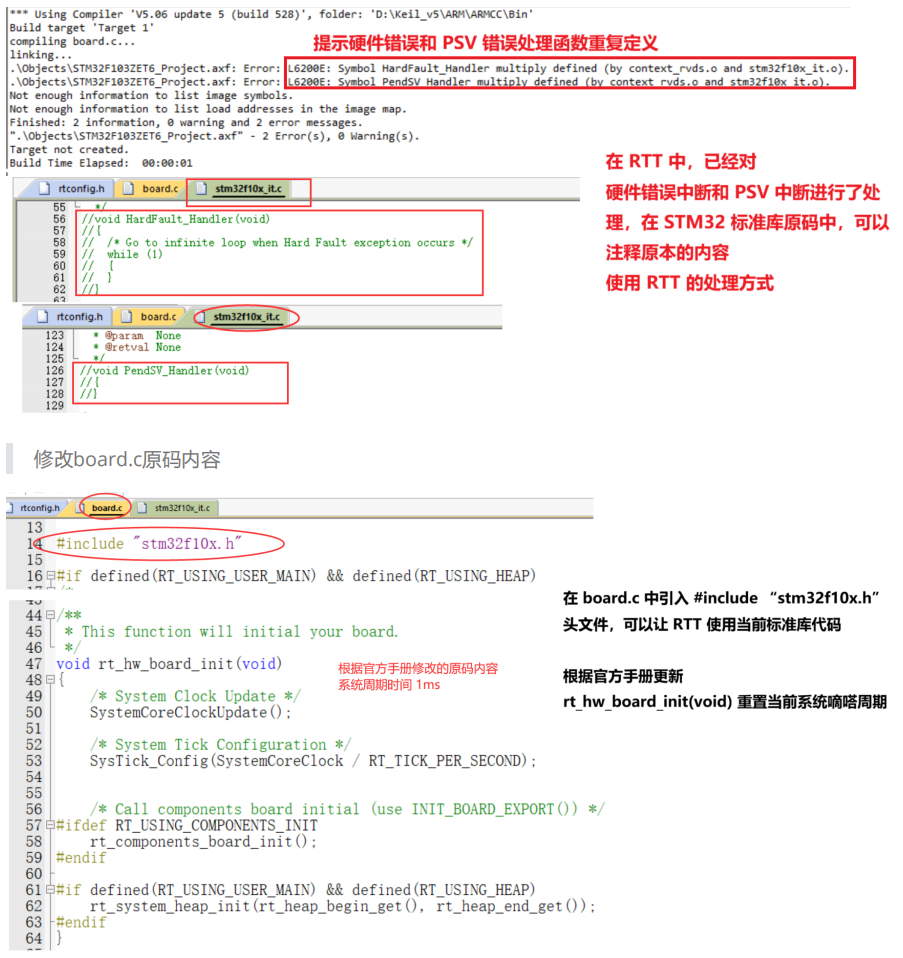

3.2 Keil 项目配置

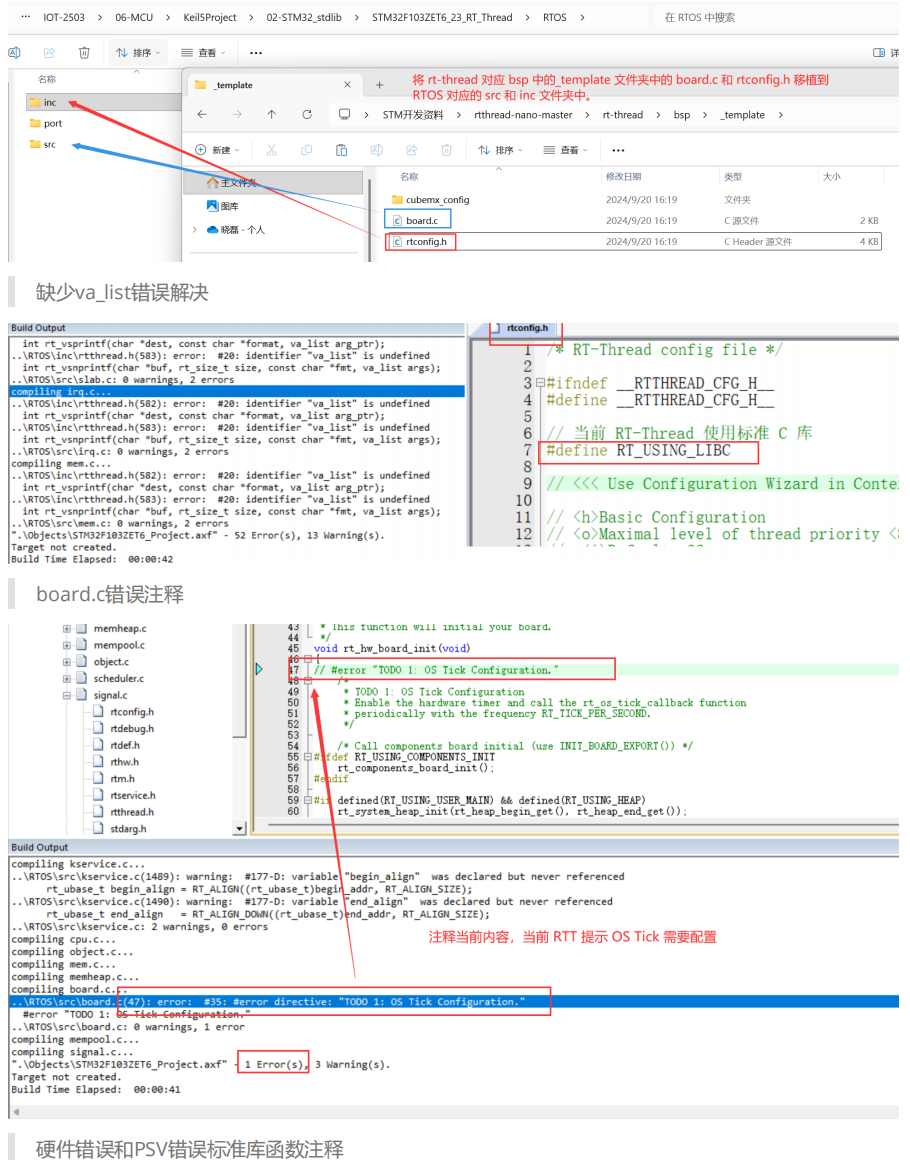

添加项目中新分组和新文件：

4. RTT 多线程

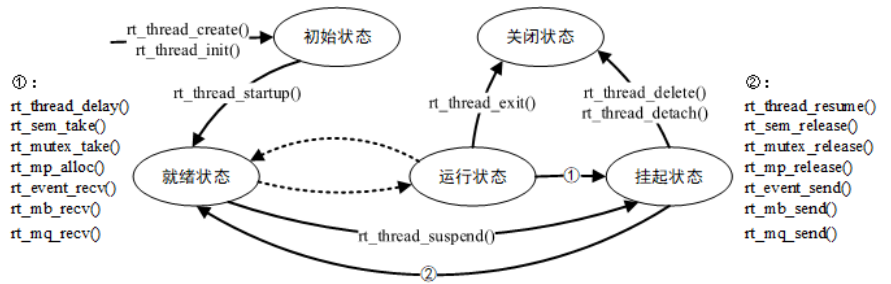

4.1 RTT 线程状态

4.2 多线相关 API

RTT（Real - Time Thread，实时线程）通常指的是 RT - Thread 实时操作系统中的线程。RT - Thread 是一个开源的实时操作系统，提供了丰富的线程相关 API，以下是一些常用的 RTT 线程相关 API 介绍：

4.2.1 线程创建

rt_thread_t rt_thread_create(const char *name,void (*entry)(void *parameter),void           *parameter,rt_uint32_t     stack_size,rt_uint8_t      priority,rt_uint32_t     tick);

参数说明：

name：线程的名称，是一个以 \0 结尾的字符串。
entry：线程入口函数指针，该函数是线程实际执行的代码。
parameter：传递给线程入口函数的参数。
stack_size：线程栈的大小，单位为字节。
priority：线程的优先级，数值越小优先级越高。
tick：线程的时间片大小，即线程每次获得 CPU 执行的最大时间刻度。

返回值：

成功创建时返回线程句柄（线程控制块指针）；失败时返回 RT_NULL。

4.2.2 线程初始化

rt_err_t rt_thread_init(struct rt_thread *thread,const char       *name,void (*entry)(void *parameter),void           *parameter,void           *stack_start,rt_uint32_t     stack_size,rt_uint8_t      priority,rt_uint32_t     tick);

参数说明：

thread：线程控制块指针，需要用户预先定义。
其他参数与 rt_thread_create 类似。

返回值：

成功时返回 RT_EOK；失败时返回错误码。

对比维度	`rt_thread_create`	`rt_thread_init`
内存分配方式	动态内存分配：线程控制块和栈空间由系统从堆中自动分配。	静态内存分配：线程控制块和栈空间需用户预先定义（如全局变量或静态变量）。
函数返回值	返回线程句柄（`rt_thread_t` 类型），失败返回 `RT_NULL`。	返回错误码（`rt_err_t` 类型），成功返回 `RT_EOK`。
线程删除方式	使用 `rt_thread_delete()` 释放线程资源（自动回收堆内存）。	使用 `rt_thread_detach()` 脱离线程（不自动释放内存，需用户手动管理）。
适用场景	适合内存资源相对充足、需要动态创建 / 销毁线程的场景（如临时任务）。	适合内存受限、对确定性要求高的场景（如资源固定的嵌入式设备），可避免动态内存碎片。
用户操作复杂度	无需手动管理内存，使用简单，但可能产生内存碎片。	需要手动定义线程控制块和栈，操作稍复杂，但内存分配更可控。

4.2.3 线程启动

rt_err_t rt_thread_startup(rt_thread_t thread);

参数说明：

thread：线程句柄，即 rt_thread_create 或 rt_thread_init 返回的线程控制块指针。

返回值：

成功时返回 RT_EOK；失败时返回错误码。

4.2.4 线程删除

rt_err_t rt_thread_delete(rt_thread_t thread);

参数说明：

thread：线程句柄，由 rt_thread_create 创建的线程才能使用此函数删除。

返回值：

成功时返回 RT_EOK；失败时返回错误码。

4.2.5 线程脱离

rt_err_t rt_thread_detach(rt_thread_t thread);

参数说明：

thread：线程句柄，由 rt_thread_init 初始化的线程才能使用此函数脱离。

返回值：

成功时返回 RT_EOK；失败时返回错误码。

4.2.6 线程挂起

rt_err_t rt_thread_suspend(rt_thread_t thread);

参数说明：

thread：线程句柄。

返回值：

成功时返回 RT_EOK；失败时返回错误码。

注意：3.x版本的支持本线程挂起其他线程并唤醒，5.x版本只支持自己挂起自己，并通过定时器唤醒。

4.2.7 线程恢复

rt_err_t rt_thread_resume(rt_thread_t thread);

参数说明：

thread：线程句柄。

返回值：

成功时返回 RT_EOK；失败时返回错误码。

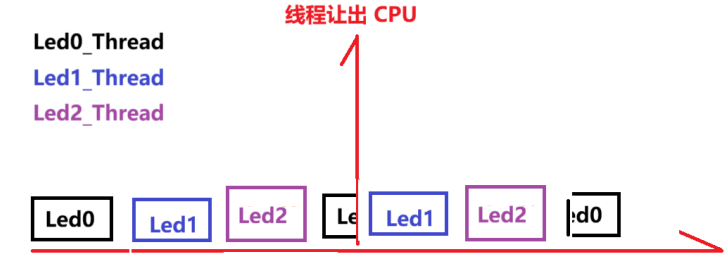

4.2.8 线程让出 CPU

void rt_thread_yield(void);

功能：

当前线程主动让出 CPU，让同优先级或更高优先级的线程有机会执行。

4.2.9 线程睡眠

rt_err_t rt_thread_sleep(rt_tick_t tick);

参数说明：

tick：线程睡眠的时间，单位为系统时钟节拍。

返回值：

成功时返回 RT_EOK；失败时返回错误码。

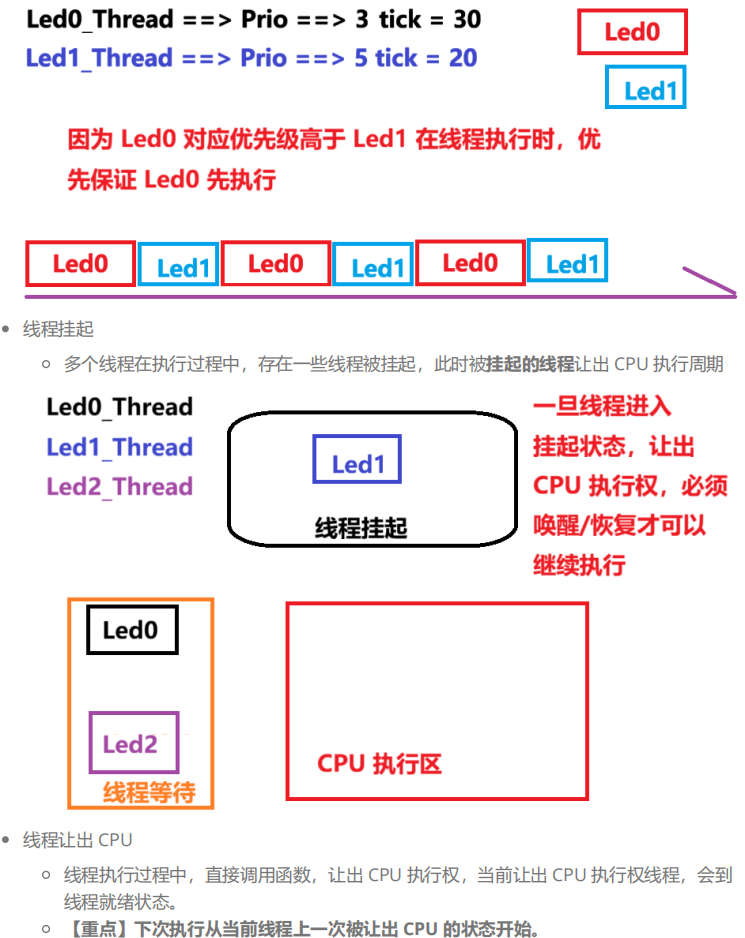

4.3 多线程调度问题

线程优先级越低，对应的线程优先级越高，在 RTT 中会优先保证较高优先级的线程先执

行。

4.4 Mutex 互斥锁/互斥量

在 RT-Thread（RTT）实时操作系统中，互斥锁（Mutex）是一种用于实现线程间互斥访问共享资源的同步机制。下面为你详细介绍 RTT 互斥锁相关的主要 API 函数。【重点】需要在 rtconfig.h 文件中，打开 #define RT_USING_MUTEX 支持。否则 RTT 无法使用 Mutex。

4.4.1 创建互斥锁

rt_mutex_t rt_mutex_create(const char *name,rt_uint8_t  flag);

功能：动态创建一个互斥锁对象。
参数：
- name：互斥锁的名称，用于在系统中标识该互斥锁，方便调试和管理。
- flag：互斥锁的标志，目前 RT-Thread 中互斥锁只有一种标志 RT_IPC_FLAG_FIFO，表示采用先进先出（FIFO）的线程等待唤醒算法。
返回值：
- 若创建成功，返回互斥锁的句柄（rt_mutex_t 类型）。
- 若创建失败，返回 RT_NULL。

4.4.2 删除互斥锁

rt_err_t rt_mutex_delete(rt_mutex_t mutex);

功能：删除一个动态创建的互斥锁对象，释放其占用的系统资源。
参数：
- mutex：要删除的互斥锁的句柄。
返回值：
- RT_EOK：表示互斥锁删除成功。
- 其他错误码：表示删除过程中出现错误。

4.4.3 初始化静态互斥锁

rt_err_t rt_mutex_init(rt_mutex_t mutex,const char *name,rt_uint8_t  flag);

功能：初始化一个预先定义的静态互斥锁对象。
参数：
- mutex：预先定义的静态互斥锁对象的指针。
- name：互斥锁的名称。
- flag：互斥锁的标志，通常为 RT_IPC_FLAG_FIFO。
返回值：
- RT_EOK：表示互斥锁初始化成功。
- 其他错误码：表示初始化过程中出现错误。

4.4.4 获取互斥锁

rt_err_t rt_mutex_take(rt_mutex_t mutex, rt_int32_t time);

功能：获取指定的互斥锁。如果互斥锁当前未被其他线程持有，则调用线程可以立即获取该互斥锁；如果互斥锁已被其他线程持有，则调用线程根据 time 参数的设置进行相应的处理。
参数：
- mutex：要获取的互斥锁的句柄。
- time：等待获取互斥锁的超时时间，单位为系统时钟节拍，取值情况如下：
  - RT_WAITING_FOREVER：表示线程会一直等待，直到获取到互斥锁。
  - 0：表示线程不会等待，若互斥锁不可用，立即返回。
  - 正整数：表示线程最多等待指定的时钟节拍数，若在该时间内未获取到互斥锁，则返回错误。
返回值：
- RT_EOK：表示成功获取到互斥锁。
- RT_ETIMEOUT：表示等待超时，未能获取到互斥锁。
- 其他错误码：表示出现其他错误。

4.4.5 释放互斥锁

rt_err_t rt_mutex_release(rt_mutex_t mutex);

功能：释放指定的互斥锁，允许其他线程获取该互斥锁。
参数：
- mutex：要释放的互斥锁的句柄。
返回值：
- RT_EOK：表示互斥锁释放成功。
- 其他错误码：表示释放过程中出现错误。

4.5 Semaphore 信号量

信号量操作类似于 Mutex 互斥锁，也可以通过信号量进行线程同步与顺序控制。

4.5.1 创建信号量

rt_sem_t rt_sem_create(const char   *name,rt_int32_t    value,rt_uint8_t    flag);

功能：动态创建一个信号量对象。
参数：
- name：信号量的名称，用于在系统中标识该信号量，方便调试和管理。
- value：信号量的初始值，它代表了可用资源的数量。
- flag：信号量的标志，目前有 RT_IPC_FLAG_FIFO（先进先出调度算法）和 RT_IPC_FLAG_PRIO（优先级调度算法）。
返回值：
- 若创建成功，返回信号量的句柄（rt_sem_t 类型）。
- 若创建失败，返回 RT_NULL。

4.5.2 删除信号量

rt_err_t rt_sem_delete(rt_sem_t sem);

功能：删除一个动态创建的信号量对象，释放其占用的系统资源。
参数：
- sem：要删除的信号量的句柄。
返回值：
- RT_EOK：表示信号量删除成功。
- 其他错误码：表示删除过程中出现错误。

4.5.3 初始化静态信号量

rt_err_t rt_sem_init(rt_sem_t    sem,const char  *name,rt_int32_t  value,rt_uint8_t  flag);

功能：初始化一个预先定义的静态信号量对象。
参数：
- sem：预先定义的静态信号量对象的指针。
- name：信号量的名称。
- value：信号量的初始值。
- flag：信号量的标志，如 RT_IPC_FLAG_FIFO 或 RT_IPC_FLAG_PRIO。
返回值：
- RT_EOK：表示信号量初始化成功。
- 其他错误码：表示初始化过程中出现错误。

4.5.4 脱离静态信号量

rt_err_t rt_sem_detach(rt_sem_t sem);

功能：将一个静态初始化的信号量从系统中脱离，释放相关资源。
参数：
- sem：要脱离的静态信号量对象的指针。
返回值：
- RT_EOK：表示信号量脱离成功。
- 其他错误码：表示脱离过程中出现错误。

4.5.5 获取信号量

rt_err_t rt_sem_take(rt_sem_t sem, rt_int32_t time);

功能：获取指定的信号量。如果信号量的当前值大于 0，则将信号量的值减 1，并立即返回；如果信号量的值为 0，调用线程会根据 time 参数的设置进行相应的处理。
参数：
- sem：要获取的信号量的句柄。
- time：等待获取信号量的超时时间，单位为系统时钟节拍，取值情况如下：
  - RT_WAITING_FOREVER：表示线程会一直等待，直到获取到信号量。
  - 0：表示线程不会等待，若信号量不可用，立即返回。
  - 正整数：表示线程最多等待指定的时钟节拍数，若在该时间内未获取到信号量，则返回错误。
返回值：
- RT_EOK：表示成功获取到信号量。
- RT_ETIMEOUT：表示等待超时，未获取到信号量。
- 其他错误码：表示出现其他错误。

4.5.6 释放信号量

rt_err_t rt_sem_release(rt_sem_t sem);

功能：释放指定的信号量，将信号量的值加 1，如果有线程正在等待该信号量，会唤醒其中一个线程。
参数：
- sem：要释放的信号量的句柄。
返回值：
- RT_EOK：表示信号量释放成功。
- 其他错误码：表示释放过程中出现错误。

4.6 Message Queue（消息队列）

在 RT-Thread 实时操作系统中，消息队列是一种常用的线程间通信方式。它允许一个或多个线程向消息队列发送消息，也允许一个或多个线程从消息队列中接收消息。以下是 RT-Thread 消息队列与消息队列相关的 API 及其详细介绍。

4.6.1 创建消息队列

rt_mq_t rt_mq_create(const char  *name,rt_size_t    msg_size,rt_size_t    max_msgs,rt_uint8_t   flag);

功能：创建一个新的消息队列对象。
参数：
- name：消息队列的名称。
- msg_size：每条消息的最大长度（以字节为单位）。
- max_msgs：消息队列中允许存储的最大消息数量。
- flag：消息队列的创建标志，例如 RT_IPC_FLAG_FIFO（先进先出）或 RT_IPC_FLAG_PRIO（按优先级）。
返回值：
- 成功：返回消息队列对象的句柄（rt_mq_t 类型）。
- 失败：返回 RT_NULL。

4.6.2 删除消息队列

rt_err_t rt_mq_delete(rt_mq_t mq);

功能：删除一个已创建的消息队列对象。
参数：
- mq：要删除的消息队列对象的句柄。
返回值：
- RT_EOK：删除成功。
- 其他错误码：删除失败。

4.6.3 发送消息到消息队列

rt_err_t rt_mq_send(rt_mq_t mq, const void *buffer, rt_size_t size);

功能：将一条消息发送到指定的消息队列中。
参数：
- mq：目标消息队列对象的句柄。
- buffer：指向要发送的消息数据的指针。
- size：要发送的消息的长度（不超过 msg_size）。
返回值：
- RT_EOK：发送成功。
- RT_ETIMEOUT：消息队列已满，发送超时。
- 其他错误码：发送失败。

4.6.4 无等待发送消息到消息队列

rt_err_t rt_mq_urgent(rt_mq_t mq, const void *buffer, rt_size_t size);

功能：将一条消息紧急发送到指定的消息队列头部，不进行等待。
参数：
- mq：目标消息队列对象的句柄。
- buffer：指向要发送的消息数据的指针。
- size：要发送的消息的长度（不超过 msg_size）。
返回值：
- RT_EOK：发送成功。
- RT_ETIMEOUT：消息队列已满，发送超时。
- 其他错误码：发送失败。

函数	入队逻辑核心差异	通俗理解
`rt_mq_send`	消息会被放到消息队列的尾部，遵循 “先进先出（FIFO）” 顺序	普通排队，新来的消息排到队尾，等前面消息处理完才会被处理
`rt_mq_urgent`	消息会被插入到消息队列的头部，遵循 “后进先出（LIFO）” 逻辑（仅针对紧急消息场景）	紧急插队，新来的紧急消息直接放队首，能被优先处理

4.6.5 从消息队列接收消息

rt_err_t rt_mq_recv(rt_mq_t mq,void           *buffer,rt_size_t       size,rt_int32_t      timeout);

功能：从指定的消息队列中接收一条消息。
参数：
- mq：目标消息队列对象的句柄。
- buffer：用于存储接收到的消息数据的缓冲区指针。
- size：缓冲区的大小（应不小于 msg_size）。
- timeout：等待消息的超时时间（以时钟节拍为单位），RT_WAITING_FOREVER 表示永久等待。
返回值：
- RT_EOK：接收成功。
- RT_ETIMEOUT：等待超时，未接收到消息。
- 其他错误码：接收失败。

5. RTT 定时器

在 RT-Thread（RTT）实时操作系统中，定时器（Timer）是一种常用的系统组件，可用于在特定的时间点触发函数周期性执行。下面详细介绍 RT 定时器的相关内容，包括基本概念、API 函数说明等。

基本概念

单次触发定时器：定时器启动后，在指定的时间点触发一次回调函数，之后定时器自动停止。
周期触发定时器：定时器启动后，会按照设定的时间周期重复触发回调函数，直到被手动停止或删除。
定时器的时间单位：基于 RT-Thread 的系统时钟节拍（tick），需结合系统时钟配置理解实际时间。

5.1 RT 定时器 API

5.1.1 创建定时器

rt_timer_t rt_timer_create(const char     *name,void (*timeout)(void *parameter),void           *parameter,rt_tick_t       time,rt_uint8_t      flag);

参数：

name：定时器的名称，用于在系统中标识定时器，方便调试和管理。
timeout：定时器的超时回调函数，定时器触发时执行该函数。
parameter：传递给超时回调函数的参数。
time：定时器的超时时间，以系统时钟节拍为单位。
flag：定时器的标志，取值说明如下：
- RT_TIMER_FLAG_ONE_SHOT：单次触发定时器。
- RT_TIMER_FLAG_PERIODIC：周期触发定时器。
- RT_TIMER_FLAG_HARD_TIMER：硬件定时器（需硬件支持）。
- RT_TIMER_FLAG_SOFT_TIMER：软件定时器。

对比项	`RT_TIMER_FLAG_HARD_TIMER`（硬件定时器）	`RT_TIMER_FLAG_SOFT_TIMER`（软件定时器）
实现依赖	依赖硬件定时器资源（如芯片的定时 / 计数器外设）	基于系统 Tick 构建，依托软件模拟实现
执行上下文	中断上下文（触发时直接在中断里执行回调）	线程上下文（定时器线程中执行回调）
精度与实时性	精度高（纳秒级，由硬件决定）、实时性强，触发不依赖系统调度	精度略低（受系统 Tick 影响，毫秒级或更粗）、实时性弱，需等待线程调度
资源限制	数量有限（受硬件定时器外设数量制约，如 STM32 某系列可能只有 4 个）	数量无严格限制（理论上只要内存足够，可创建大量软件定时器）
回调函数要求	必须极简、“中断安全”（不能阻塞、不能调用非中断安全的 RT-Thread API ）	可执行复杂逻辑（允许阻塞、调用常规 RT-Thread API ）

返回值：

成功创建：返回定时器的句柄（rt_timer_t 类型）。
创建失败：返回 RT_NULL。

5.1.2 启动定时器

rt_err_t rt_timer_start(rt_timer_t timer);

参数：

timer：要启动的定时器句柄。

返回值：

RT_EOK：表示定时器启动成功。
其他错误码：表示定时器启动过程中出现错误。

5.1.3 停止定时器

rt_err_t rt_timer_stop(rt_timer_t timer);

参数：

timer：要停止的定时器句柄。

返回值：

RT_EOK：表示定时器停止成功。
其他错误码：表示定时器停止过程中出现错误。

5.1.4 重新启动定时器

rt_err_t rt_timer_restart(rt_timer_t timer);

参数：

timer：要重新启动的定时器句柄。

返回值：

RT_EOK：表示定时器重新启动成功。
其他错误码：表示定时器重新启动过程中出现错误。

5.1.5 初始化静态定时器

rt_err_t rt_timer_init(rt_timer_t    timer,const char    *name,void (*timeout)(void *parameter),void          *parameter,rt_tick_t      time,rt_uint8_t     flag);

参数：

timer：预先定义的静态定时器对象的指针。
name：定时器的名称。
timeout：定时器的超时回调函数。
parameter：传递给超时回调函数的参数。
time：定时器的超时时间，以系统时钟节拍为单位。
flag：定时器的标志，同 rt_timer_create 中的 flag 取值（如 RT_TIMER_FLAG_ONE_SHOT、RT_TIMER_FLAG_PERIODIC 等）。

返回值：

RT_EOK：表示定时器初始化成功。
其他错误码：表示定时器初始化过程中出现错误。

5.1.6 销毁定时器

rt_err_t rt_timer_detach(rt_timer_t timer);

参数：

timer：要销毁的定时器句柄（由 rt_timer_init 初始化的静态定时器适用）。

返回值：

RT_EOK：表示定时器销毁成功。
其他错误码：表示定时器销毁过程中出现错误。

6. RT-Thread Hook 组件

6.1 Hook 核心特性

非侵入性：无需修改内核代码，通过 API 注册即可扩展功能。
事件驱动：仅在对应内核事件（如线程挂起、定时器超时）触发时执行，不影响系统正常流程。
轻量化：每个 Hook 类型仅支持注册一个回调函数（避免多回调带来的性能开销），后续注册会覆盖之前的回调。
依赖配置：需在 rtconfig.h 中开启 RT_USING_HOOK 宏（#define RT_USING_HOOK），否则 Hook 相关 API 会被编译忽略。

6.2 Hook 相关 API

6.2.1 线程 Hook（Thread Hook）

用于监控线程的初始化、挂起、恢复三类核心事件，可用于跟踪线程生命周期状态。

6.2.1.1 设置线程初始化 Hook

void rt_thread_inited_sethook(void (*hook)(rt_thread_t thread));

功能：注册线程初始化回调函数，当通过 rt_thread_init 或 rt_thread_create 完成线程初始化时，自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(rt_thread_t thread)，其中 thread 为当前完成初始化的线程句柄。
返回值：无。

6.2.1.2 设置线程挂起 Hook

void rt_thread_suspend_sethook(void (*hook)(rt_thread_t thread));

功能：注册线程挂起回调函数，当通过 rt_thread_suspend 成功挂起线程时，自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(rt_thread_t thread)，其中 thread 为被挂起的线程句柄。
返回值：无。

6.2.1.3 设置线程恢复 Hook

void rt_thread_resume_sethook(void (*hook)(rt_thread_t thread));

功能：注册线程恢复回调函数，当通过 rt_thread_resume 成功恢复线程时，自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(rt_thread_t thread)，其中 thread 为被恢复的线程句柄。
返回值：无。

6.2.2 调度器 Hook（Scheduler Hook）

用于监控线程切换事件，可跟踪系统中线程调度的路径和频率，常用于性能分析。

void rt_scheduler_sethook(void (*hook)(rt_thread_t from, rt_thread_t to));

功能：注册线程调度切换回调函数，当内核完成线程上下文切换（从一个线程切换到另一个线程）前，自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(rt_thread_t from, rt_thread_t to)，其中 from 为切换前正在运行的线程句柄（若为 RT_NULL，表示系统首次调度）；to 为切换后即将运行的线程句柄。
返回值：无。

6.2.3 定时器 Hook（Timer Hook）

用于监控定时器超时事件，在定时器回调函数执行前触发，可用于定时器执行日志记录或预处理。

void rt_timer_timeout_sethook(void (*hook)(struct rt_timer *timer));

功能：注册定时器超时回调函数，当定时器达到设定的超时时间后，在执行用户定义的定时器回调函数（timeout）前，自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(struct rt_timer *timer)，其中 timer 为当前超时的定时器句柄（可通过 timer->parent.name 获取定时器名称）。
返回值：无。

6.2.4 内存 Hook（Memory Hook）

用于监控动态内存分配 / 释放事件，可跟踪内存使用情况、检测内存泄漏或野指针问题。

6.2.4.1 设置内存分配 Hook

void rt_malloc_sethook(void (*hook)(void *ptr, rt_uint32_t size));

功能：注册内存分配回调函数，当通过 rt_malloc 或 rt_calloc 成功分配内存后，自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(void *ptr, rt_uint32_t size)，其中 ptr 为分配成功的内存块首地址；size 为分配的内存块大小（单位：字节）。
返回值：无。

6.2.4.2 设置内存释放 Hook

void rt_free_sethook(void (*hook)(void *ptr));

功能：注册内存释放回调函数，当通过 rt_free 释放内存块前，自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(void *ptr)，其中 ptr 为即将释放的内存块首地址。
返回值：无。

6.2.5 中断 Hook（Interrupt Hook）

用于监控中断进入 / 退出事件，可统计中断触发频率、嵌套层数，或实现中断相关的日志记录。

6.2.5.1 设置中断进入 Hook

void rt_interrupt_enter_sethook(void (*hook)(void));

功能：注册中断进入回调函数，当系统进入中断服务程序（执行 rt_interrupt_enter 后），自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(void)（无参数，可通过 rt_interrupt_get_nest() 获取当前中断嵌套层数）。
返回值：无。

6.2.5.2 设置中断退出 Hook

void rt_interrupt_leave_sethook(void (*hook)(void));

功能：注册中断退出回调函数，当系统退出中断服务程序（执行 rt_interrupt_leave 前），自动触发该 Hook。
参数：hook 为用户实现的回调函数指针，函数原型为 void (*)(void)（无参数，可通过 rt_interrupt_get_nest() 获取当前中断嵌套层数）。
返回值：无。

7. 具体代码示例

#include <rtthread.h>#define THREAD_PRIORITY         8
#define THREAD_STACK_SIZE       512
#define THREAD_TIMESLICE        5// 共享资源和互斥锁
static rt_uint32_t shared_counter = 0;
static rt_mutex_t mutex = RT_NULL;// 定时器句柄
static rt_timer_t timer = RT_NULL;// 1. 线程Hook回调函数
static void thread_suspend_hook(rt_thread_t thread)
{rt_kprintf("[Hook] Thread suspended: %s\n", thread->name);
}static void thread_resume_hook(rt_thread_t thread)
{rt_kprintf("[Hook] Thread resumed: %s\n", thread->name);
}static void thread_inited_hook(rt_thread_t thread)
{rt_kprintf("[Hook] Thread initialized: %s (pri: %d)\n", thread->name, thread->current_priority);
}// 2. 调度器Hook回调函数
static void scheduler_hook(rt_thread_t from, rt_thread_t to)
{if (from)rt_kprintf("[Hook] Scheduler: %s -> %s\n", from->name, to->name);elsert_kprintf("[Hook] Scheduler: First run -> %s\n", to->name);
}// 3. 定时器Hook回调函数
static void timer_timeout_hook(struct rt_timer *timer)
{rt_kprintf("[Hook] Timer timeout: %s\n", timer->parent.name);
}// 4. 内存Hook回调函数
static void malloc_hook(void *ptr, rt_uint32_t size)
{rt_kprintf("[Hook] Malloc: ptr=0x%p, size=%d\n", ptr, size);
}static void free_hook(void *ptr)
{rt_kprintf("[Hook] Free: ptr=0x%p\n", ptr);
}// 5. 中断Hook回调函数（配合后面的定时器中断演示）
static void interrupt_enter_hook(void)
{rt_kprintf("[Hook] Interrupt entered, nest: %d\n", rt_interrupt_get_nest());
}static void interrupt_leave_hook(void)
{rt_kprintf("[Hook] Interrupt left, nest: %d\n", rt_interrupt_get_nest());
}// 工作线程1入口函数
static void thread1_entry(void *parameter)
{while (1){// 请求互斥锁rt_mutex_take(mutex, RT_WAITING_FOREVER);// 操作共享资源shared_counter++;rt_kprintf("Thread1: counter = %d\n", shared_counter);// 释放互斥锁rt_mutex_release(mutex);// 线程休眠1秒rt_thread_delay(1000);// 挂起自己（触发线程挂起Hook）rt_thread_suspend(rt_thread_self());}
}// 工作线程2入口函数
static void thread2_entry(void *parameter)
{rt_thread_t thread1 = RT_NULL;// 查找线程1while (thread1 == RT_NULL){thread1 = rt_thread_find("thread1");rt_thread_delay(100);}while (1){// 恢复线程1（触发线程恢复Hook）rt_thread_resume(thread1);// 请求互斥锁rt_mutex_take(mutex, RT_WAITING_FOREVER);// 操作共享资源shared_counter *= 2;rt_kprintf("Thread2: counter = %d\n", shared_counter);// 释放互斥锁rt_mutex_release(mutex);// 线程休眠2秒rt_thread_delay(2000);}
}// 定时器回调函数
static void timer_callback(void *parameter)
{rt_kprintf("Timer: Current counter = %d\n", shared_counter);
}int main(void)
{rt_thread_t thread1, thread2;// 初始化互斥锁mutex = rt_mutex_create("mutex", RT_IPC_FLAG_FIFO);if (mutex == RT_NULL){rt_kprintf("Create mutex failed!\n");return -1;}// 创建线程1thread1 = rt_thread_create("thread1",thread1_entry,RT_NULL,THREAD_STACK_SIZE,THREAD_PRIORITY,THREAD_TIMESLICE);if (thread1 != RT_NULL)rt_thread_startup(thread1);elsert_kprintf("Create thread1 failed!\n");// 创建线程2thread2 = rt_thread_create("thread2",thread2_entry,RT_NULL,THREAD_STACK_SIZE,THREAD_PRIORITY + 1,  // 优先级比线程1高THREAD_TIMESLICE);if (thread2 != RT_NULL)rt_thread_startup(thread2);elsert_kprintf("Create thread2 failed!\n");// 创建定时器（周期性）timer = rt_timer_create("timer",timer_callback,RT_NULL,3000,  // 3秒超时RT_TIMER_FLAG_PERIODIC);if (timer != RT_NULL)rt_timer_start(timer);elsert_kprintf("Create timer failed!\n");// 注册各种Hookrt_thread_suspend_sethook(thread_suspend_hook);rt_thread_resume_sethook(thread_resume_hook);rt_thread_inited_sethook(thread_inited_hook);rt_scheduler_sethook(scheduler_hook);rt_timer_timeout_sethook(timer_timeout_hook);rt_malloc_sethook(malloc_hook);rt_free_sethook(free_hook);rt_interrupt_enter_sethook(interrupt_enter_hook);rt_interrupt_leave_sethook(interrupt_leave_hook);// 动态分配内存（触发malloc Hook）void *ptr = rt_malloc(128);if (ptr)rt_kprintf("Malloc 128 bytes success\n");elsert_kprintf("Malloc failed\n");// 释放内存（触发free Hook）if (ptr)rt_free(ptr);return 0;
}

0voice · GitHub
