Altium Designer使用精通教程 第三章（原理图绘制及编译检查）

一、原理图属性设置

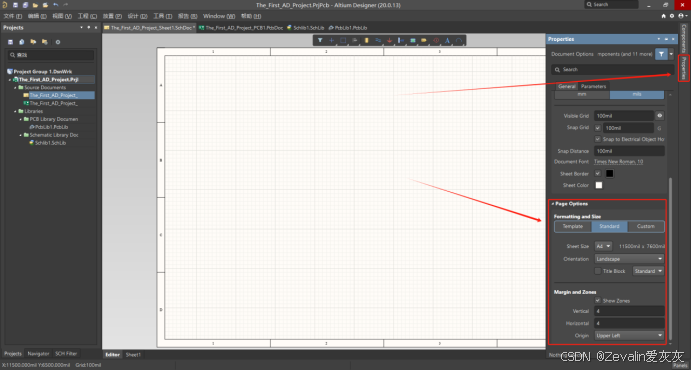

1、页面属性

（1）双击页面边缘，在右边栏的属性栏中找到页面选项Page Options，在该属性下可配置纸张大小（可用标准，也可自定义长宽）、页边距、原点位置等，前提是不选中画布中的任何元素，否则会显示元素的属性栏。

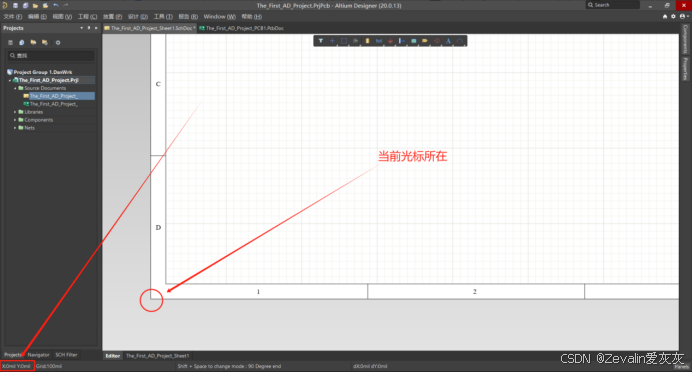

（2）窗口左下角会实时显示光标所在位置，可以基于这一点设置页面大小等与位置相关的属性。

2、常规属性

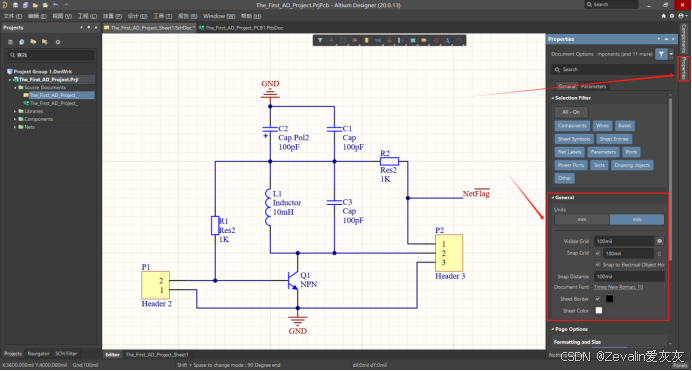

        在右边栏的属性栏中找到页面选项General，在该属性下可配置常规属性，如默认长度单位、网格大小、对齐距离和网格颜色等。

3、选择过滤

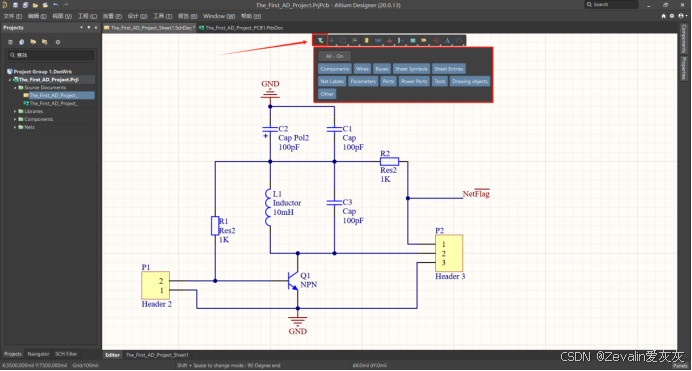

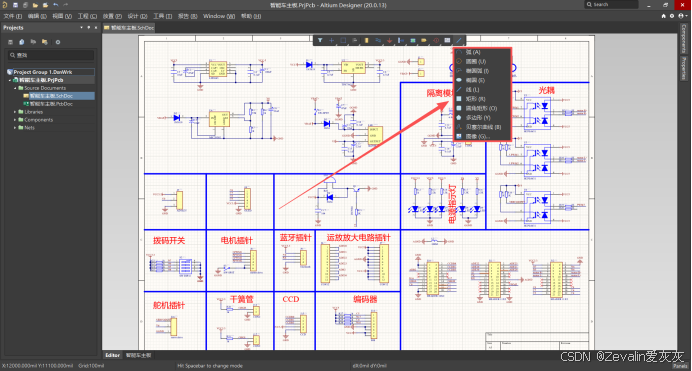

（1）在快捷工具栏或右边属性栏中都能找到选择过滤器，只要熄灭某个选项，那么在选择画布上的元素时，无论是单点还是框选，被熄灭选项对应的那一类元素都将无法被选中。

（2）右键画布上的某个元素，选择“查找相似对象”，将描述的选择设为“Same”，然后点击应用，这样，原理图中就会高亮出同类元件，并且只能选择它们。（需要提醒的是，一般软件多选对象时需要按Ctrl键，而在AD中多选对象需要按Shift键）

（3）基于上一步，要想解除选择过滤，右键空白区域，选择“清除过滤器”即可。

二、元件的放置

1、添加元件

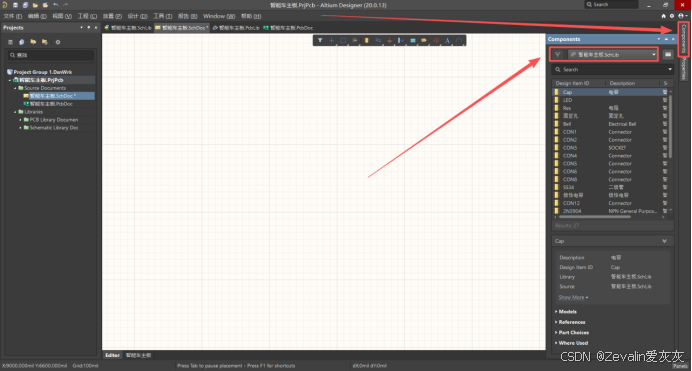

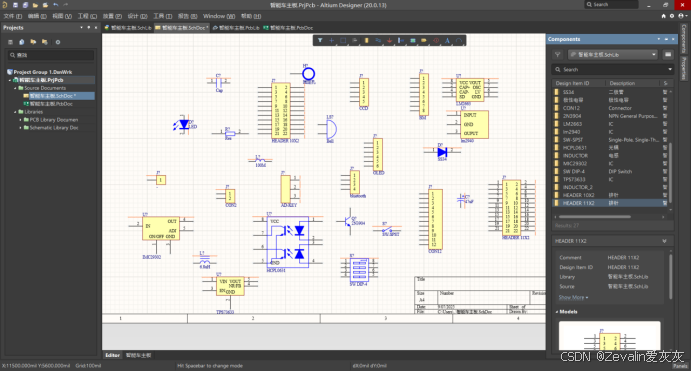

（1）打开原理图文件，在右边栏找到“Components”选项卡，选择上一部分中绘制的原理图库。

（2）双击库中的元件选项即可将其放置在画布上，可使用左键连续放置多个，右键终止放置；亦或者是直接拖动库中的元件，也能将其放置在画布上。（若库中的元件过多，可使用搜索功能提升找元件的效率）

2、移动元件

（1）左键直接拖拽画布上的元件（一个或多个，不仅是元件，可以是网络标签等任意元素），即可调整元件的位置。

（2）左键直接拖拽画布上的元件（一个或多个，不仅是元件，可以是网络标签等任意元素），按下空格键可将元件逆时针旋转90°，按下Y键可让元件绕X轴镜像，按下X键可让元件绕Y轴镜像。

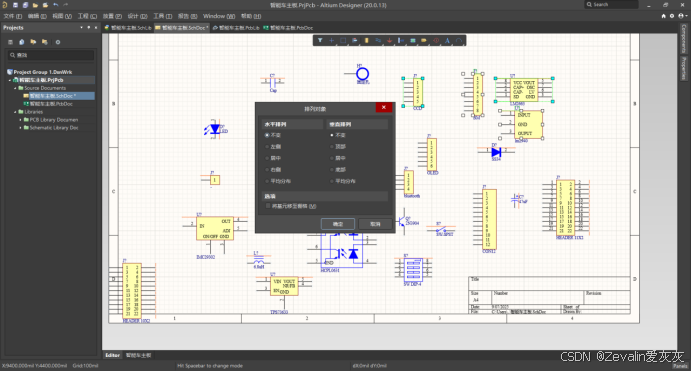

（3）取消输入法的前提下，框选若干元件（不仅是元件，可以是网络标签等任意元素）后按下A，可以选择不同方式对齐所框选的元件，如等间距对齐（平均分布）等。

3、复制元件

（1）按住Shift键后左键直接拖拽画布上的元件，即可将目标元件复制，不仅是元件，可以是网络标签等任意元素。

（2）选中目标元件或网络标签等任意元素后，常规的CV操作也可以实现复制。

三、导线及网络标签的添加

1、导线添加

（1）鼠标左键点击快捷工具栏中的连线工具（注意必须选择带快捷键的放置线工具，普通的绘图线是没有电气特性的），亦或者按下快捷键Ctrl+W，然后再点击画布上的任一位置即可引出连线。

（2）再左键点击一次空白区域可以设定连线拐点，如果已经连接到了一个元器件的一个引脚、网络标签或其它连线上，则完成一段连线，亦或是鼠标右击空白区域，也可完成一段连线。

（3）此后可以继续下一段连线，或者鼠标右击空白区域，即可结束连线。

（4）注意原理图中的节点，如果两个交叉的连线没有节点，说明它们在物理上并不是相交的。

2、电源网络标签放置

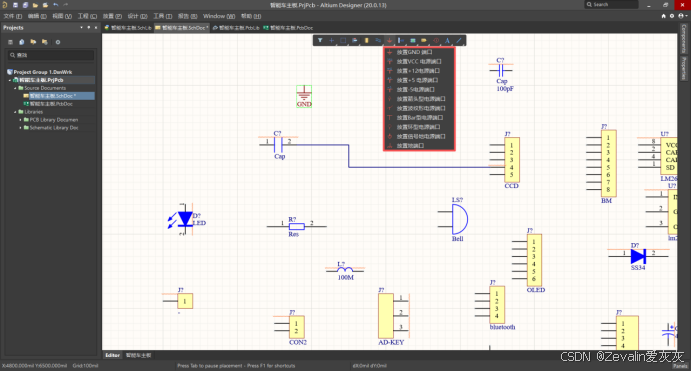

（1）鼠标左键点击快捷工具栏中的电源端口放置工具，然后再点击画布上的任一位置即可放置电源网络标签。

（2）鼠标右键点击快捷工具栏中的电源端口放置工具，可以切换为放置其它电源网络端口。

（3）双击电源网络端口可以在右边属性栏设置其电源网络名称。

3、网络标签放置

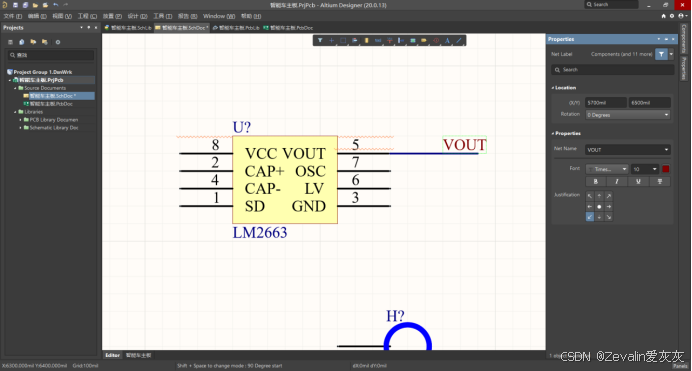

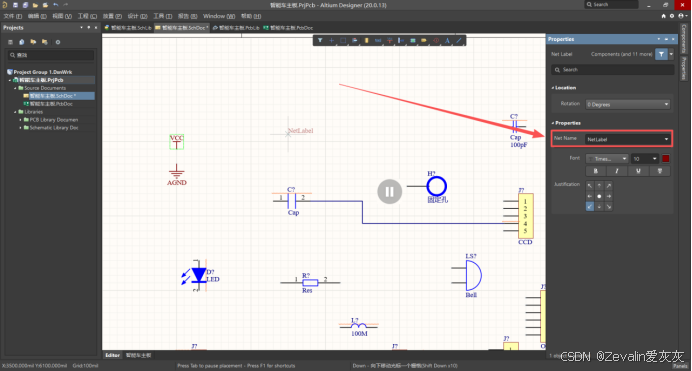

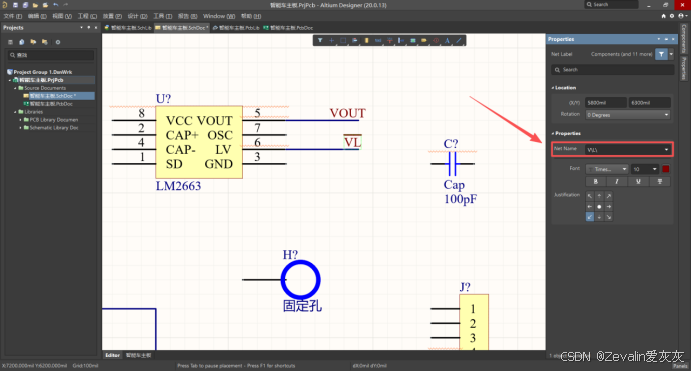

（1）鼠标右键点击快捷工具栏中的放置线工具，可以切换为放置网络标签，然后再点击画布上的任一位置即可放置网络标签，放置前按下Tab键，可在右边属性栏对网络标签进行命名。

（2）双击网络标签也可对其进行命名，同名的网络标签意味着它们物理上是直接短路的，常用于芯片引脚引出。

（3）网络标签命名由若干个字母或数字组成，将它们统称为字符，在某个字符后面加上“\”，网络标签在原理图上显示时就会在对应字符上方显示一条横杠。

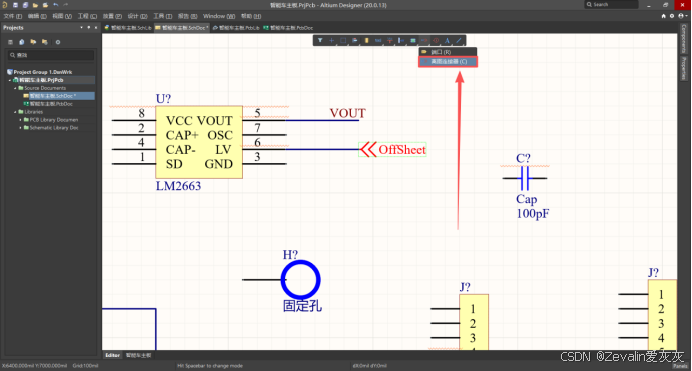

（4）在AD中，如果连线需要跨越两个原理图连接（或者说网络标签跨越了两个原理图），需要使用“离图连接器”进行连接。

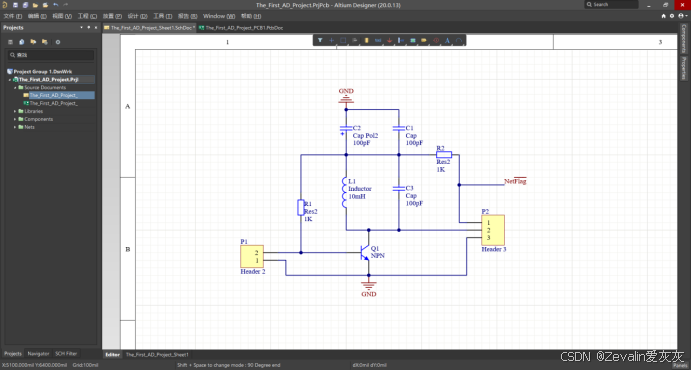

（5）需要注意，要确保网络标签的点落在某个引脚或者某段导线上，否则仅网络标签名靠近，而点未落在上面，是无效的。

4、禁用标识放置

        部分元件的引脚不会全部使用，这就意味着它们可能会悬空，对此需要在原理图中为其放置禁用标识，否则AD会认为引脚悬空，从而报错。

四、Value值的校对

1、元件属性设置

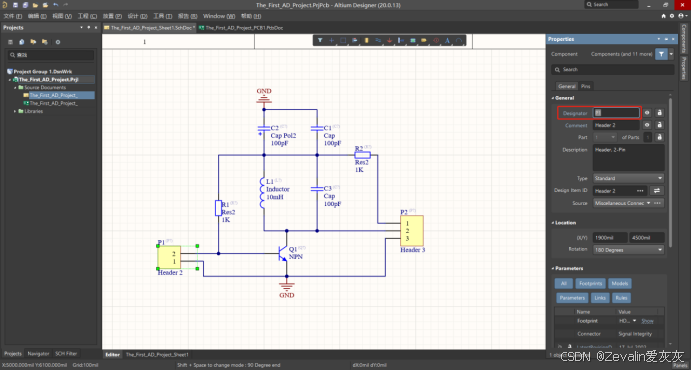

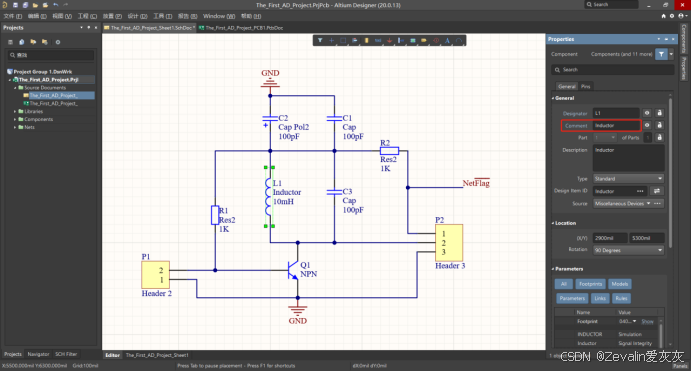

（1）将原理图转换为PCB前，需要为每个元件添加独特的流水号（同一工程中不能重复使用），也可理解为编号，具体方法为双击画布上的元件，更改其Designator属性即可，亦或是直接双击其流水号，更改其Value属性即可。

（2）除了流水号以外，每类元件都会带有注释，用于声明它是哪一类元件，不过一般读者可直接通过元件符号分辨，所以注释可选择隐藏，保留也不会有影响。

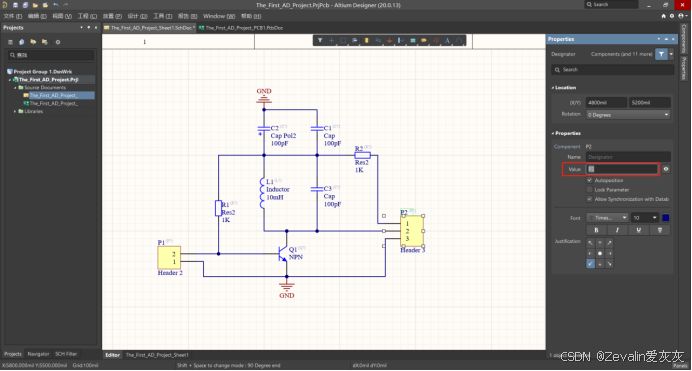

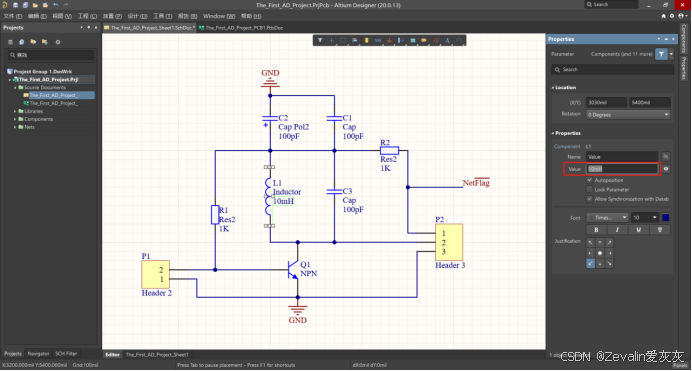

（3）电阻、电容、电感这几类元件还需要设置阻值、电容容值或电感感值，具体设置方法为直接双击其属性值，更改其Value属性即可。

2、一键编号

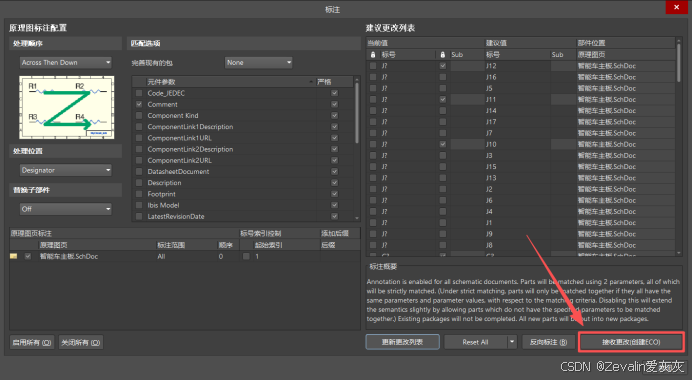

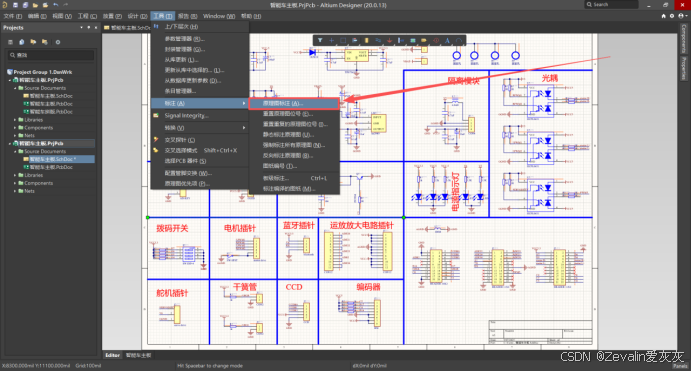

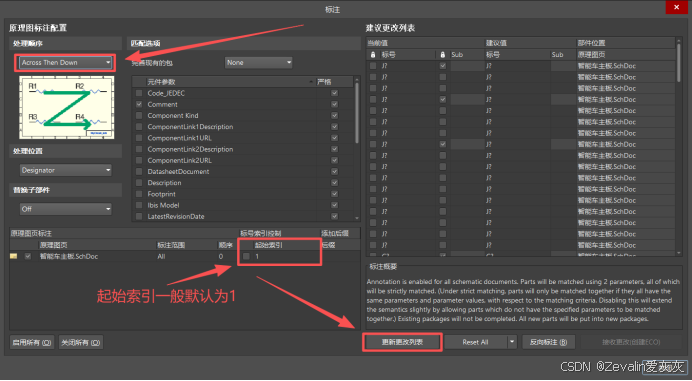

（1）当原理图中元件数量较多时，逐个元件手输编号不仅效率低，还容易跳号、重号甚至漏改，对此可使用一键编号，首先在菜单栏中选择“工具”→“标注”→“原理图标注”。

（2）在跳出的标注窗口中可以配置处理顺序，如项目无特殊要求，一般处理顺序没有讲究，配置完成后点击“更新更改列表”即可。

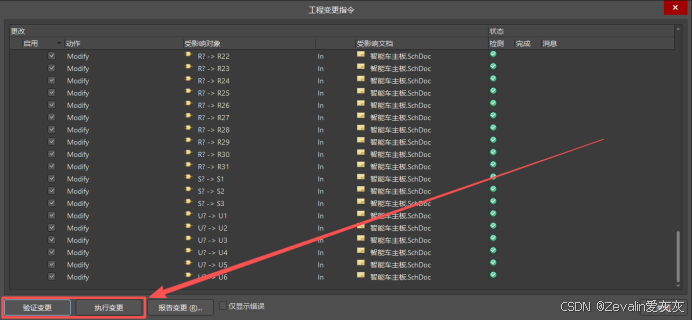

（3）再点击“接收更改”，需要先点击“验证变更”，无问题后再点击“执行变更”，AD就会把当前标号全部替换为建议标号。

五、文本注释及图形注释的添加

1、文字注释添加

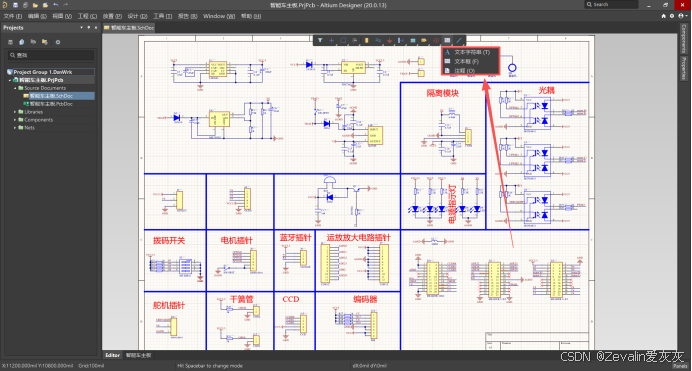

        在快捷工具栏中找到文本工具，使用该工具添加即可，建议使用文本框。

2、图形注释添加

        在快捷工具栏中找到图形工具，使用该工具添加即可，可添加线段、多边形等，甚至可以插入外部图片。

六、封装的统一管理

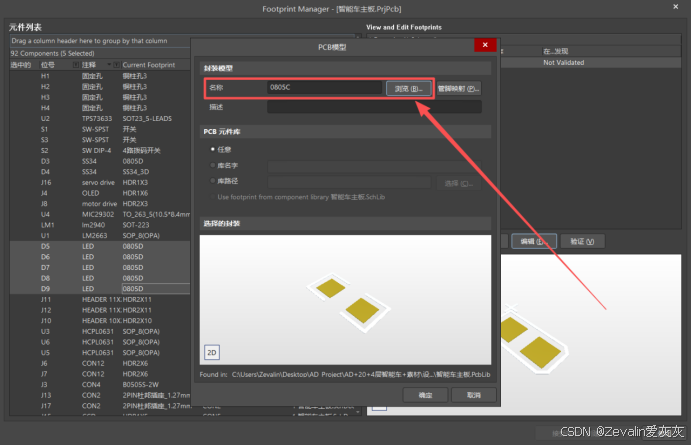

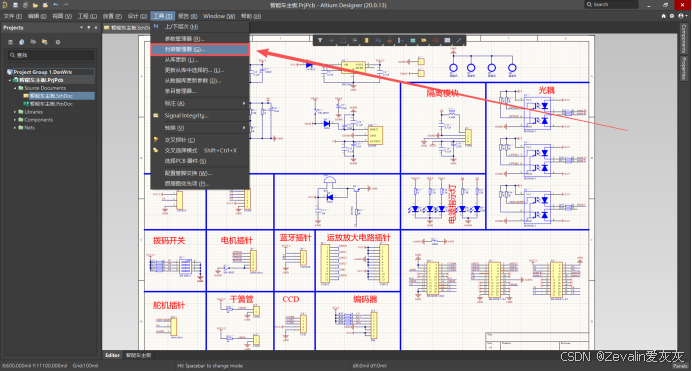

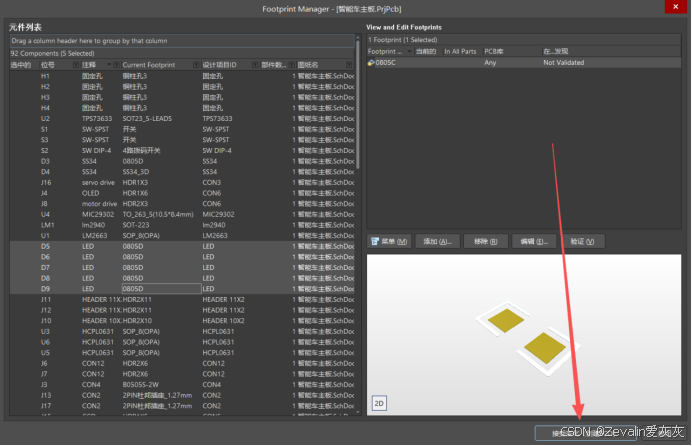

        在菜单栏中选择“工具”→“封装管理器”，可以打开封装管理器，在这里可以看到原理图每个元件当前使用的封装，点击首行属性可以按对应属性值对列表进行排序。

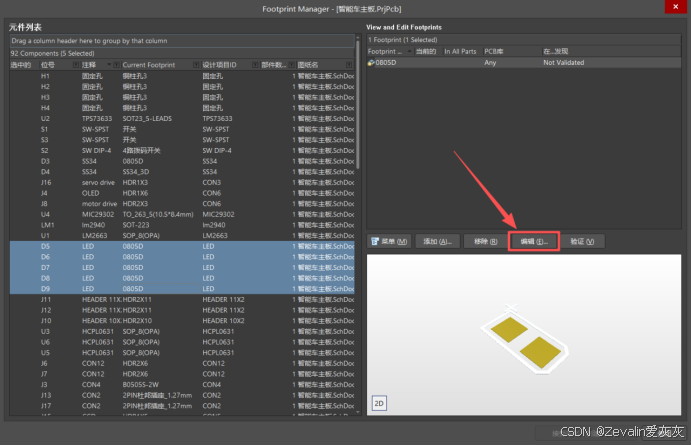

        如果需要更换元件封装，可以选择目标元件，然后点击“编辑”，更换其封装名即可。

        变更完成后确认无误，点击“接受变化”即可。

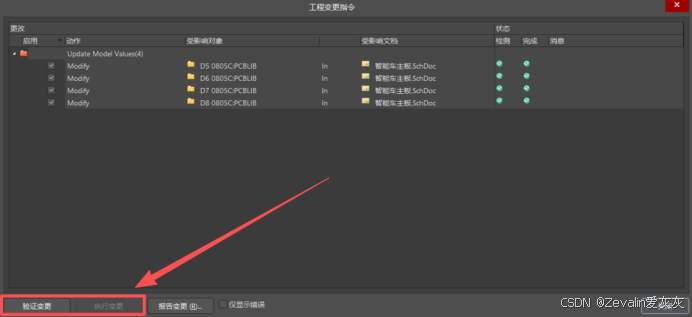

        在变更单中先点击“验证变更”，无问题后再点击“执行变更”，AD就会把当前封装全部替换为目标封装，替换完成后最好再打开封装管理器检查一遍。

七、原理图的编译设置及检查

1、规则设置

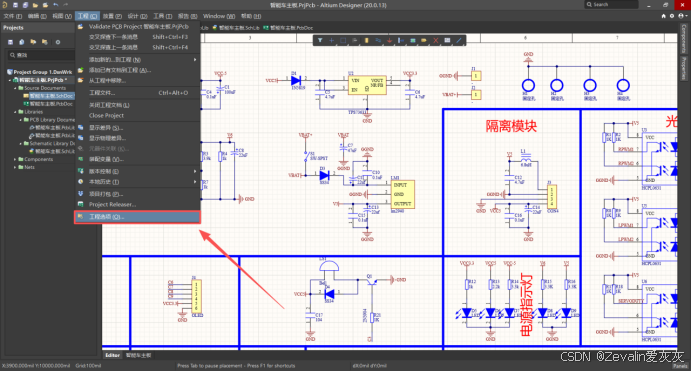

（1）打开原理图文件后，在菜单栏中选择“工程”→“工程选项”，在弹出的对话框中可以配置编译规则，当编译器识别到原理图有不合规（冲突）的地方时，工程师可以选择编译器是否报警以及是否报错。

（2）需要说明的是，AD提供的冲突类型非常多，部分冲突发生时并不影响项目需求，所以规则需要根据具体情况制定，所有冲突均报告为致命错误是不合适的。

2、原理图编译

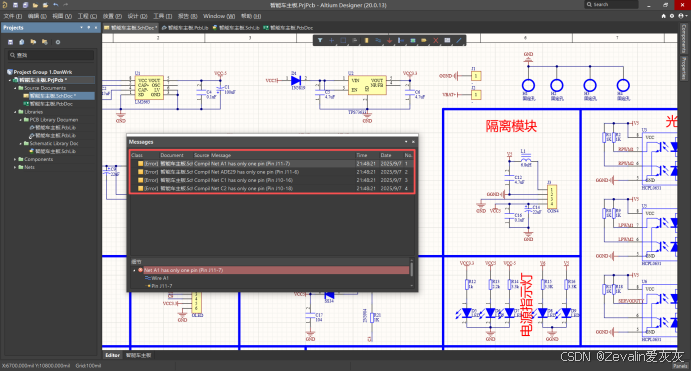

        在左边栏中右键项目文件.PrjPcb，选择Validate选项进行验证（也就是编译），若验证不通过，在弹出的Messages窗口中会显示不通过项，工程师对不通过项逐个确认是否需要修改即可。
