Linux Netfilter 之 如何完成一个自制的防火墙实例
完成内容
我将创建一个简单的防火墙demo，帮助你熟悉网络内核编程。这个demo将基于Linux的Netfilter框架实现。
基础框架
基础概念
Netfilter 框架
- Netfilter 是 Linux 内核中的一个框架，用于对网络数据包进行过滤、修改和重定向。它提供了多个钩子点（hook points），允许用户在不同的网络层插入自定义逻辑。
Netfilter 主要功能
- 数据包过滤（如防火墙）。
- 网络地址转换（NAT，包括 SNAT 和 DNAT）。
- 数据包修改（如修改 TTL、TOS 等字段）。
- 数据包日志记录。
Netfilter 钩子点
-

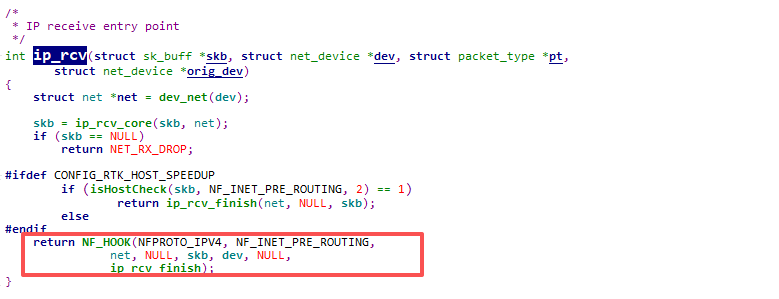

NF_INET_PRE_ROUTING：数据包进入网络栈后，但在路由决策之前。适合用于 DNAT（目标地址转换）或数据包标记。
1）netfilter的内核挂载点在代码中的位置：内核代码路径：/net/ipv4/ip_input.c
2）具体函数：在 ip_rcv()
ip_rcv_finish是路由查找后的回调函数 -

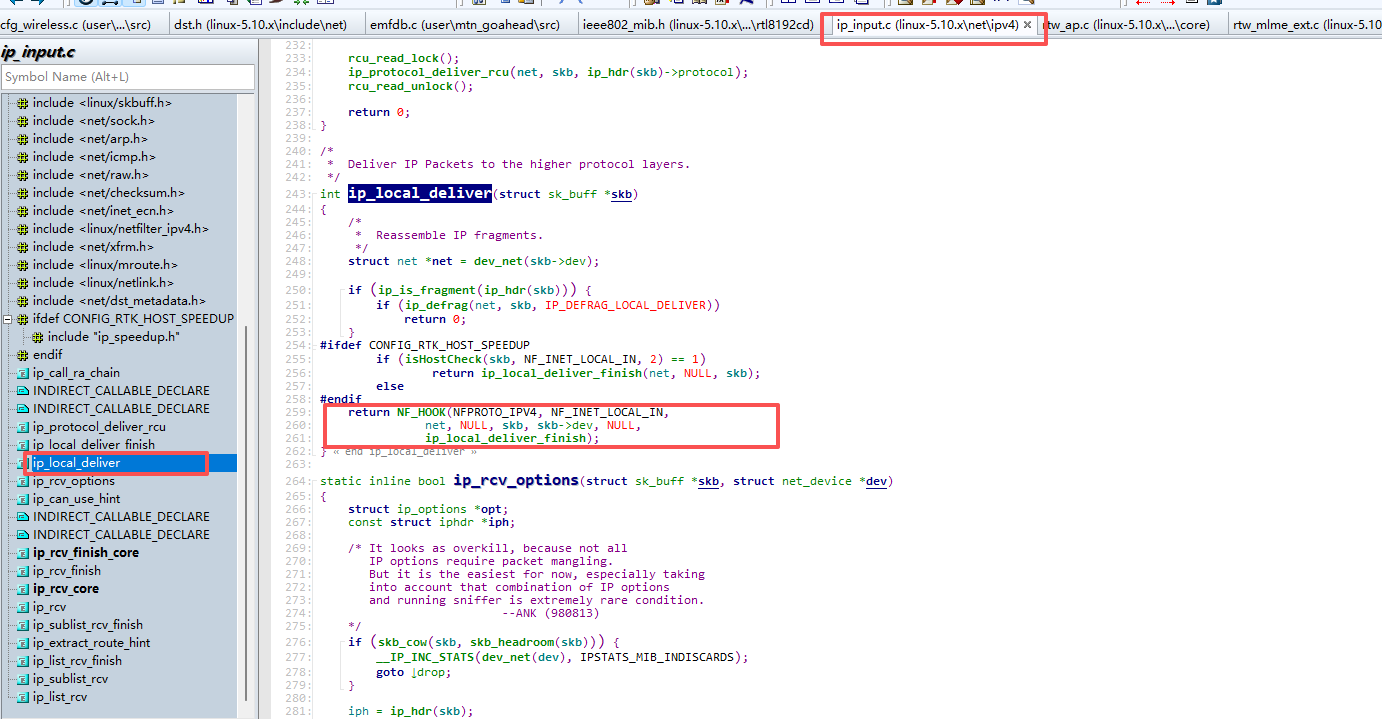

NF_INET_LOCAL_IN：数据包目标是本机（即目标地址是本机的 IP 地址）。适合用于过滤或修改进入本机的数据包。
1）内核代码路径：/net/ipv4/ip_input.c
2）具体函数：在 ip_local_deliver()
-

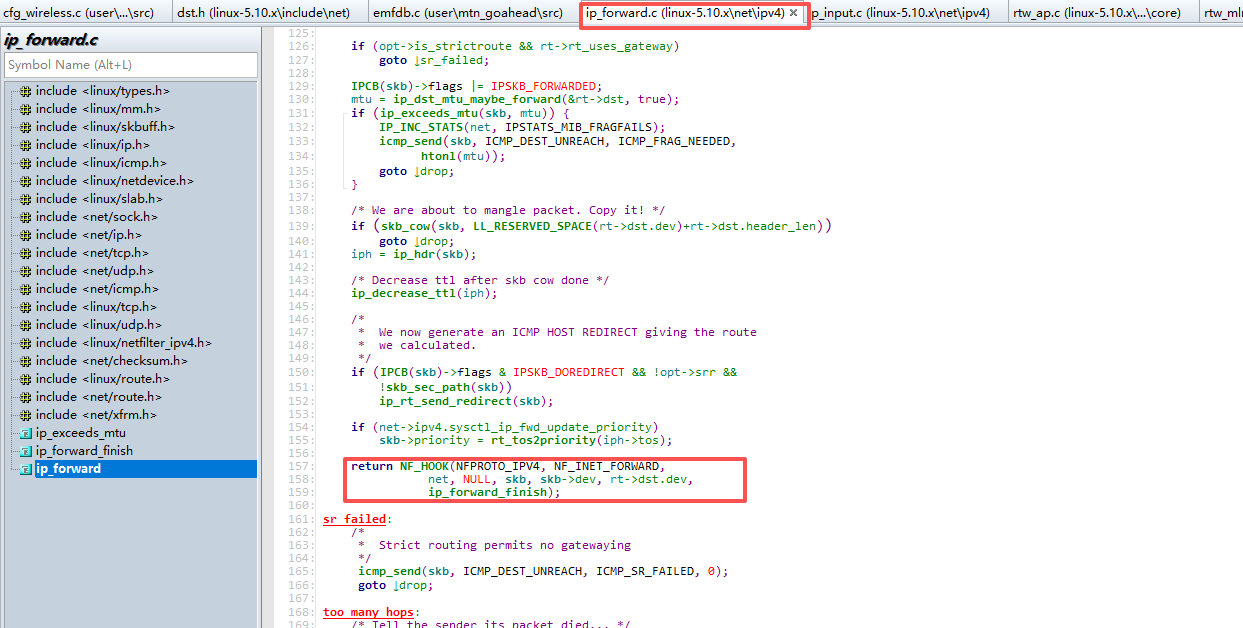

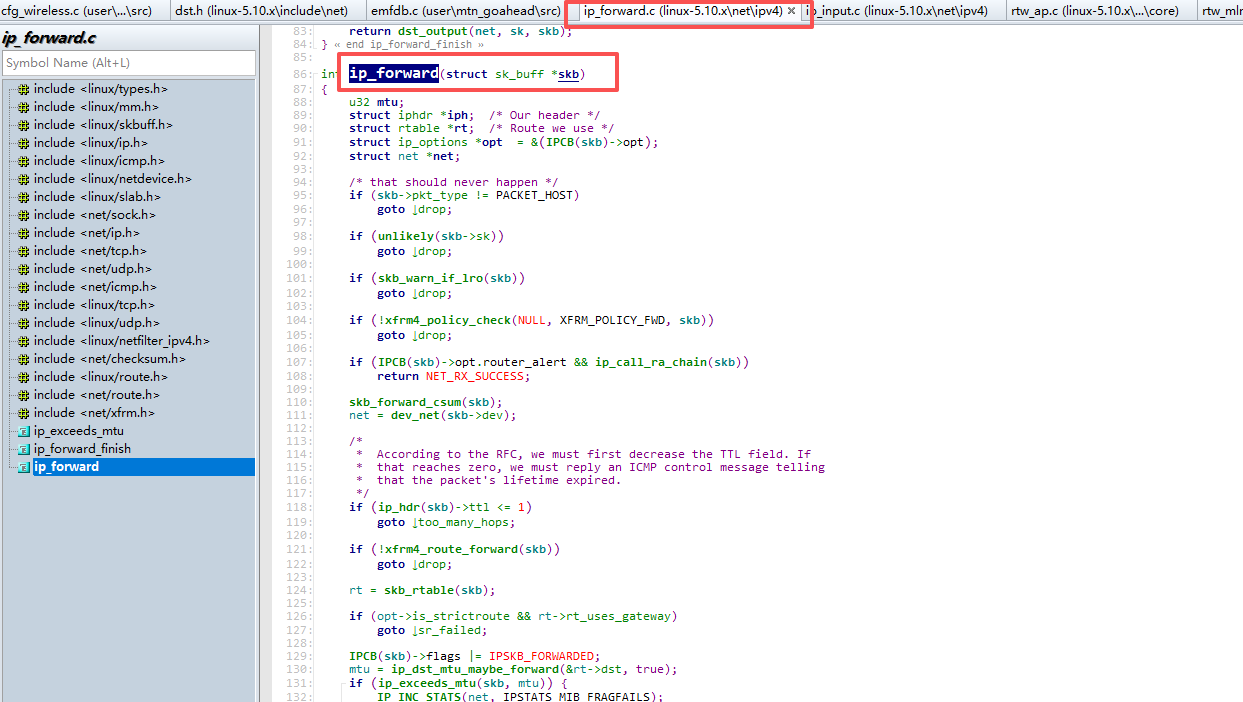

NF_INET_FORWARD：数据包需要被转发到其他主机（即本机作为路由器）。适合用于过滤或修改转发的数据包。
1）内核代码路径：/net/ipv4/ip_forward.c
2）具体函数：在 ip_forward()
-

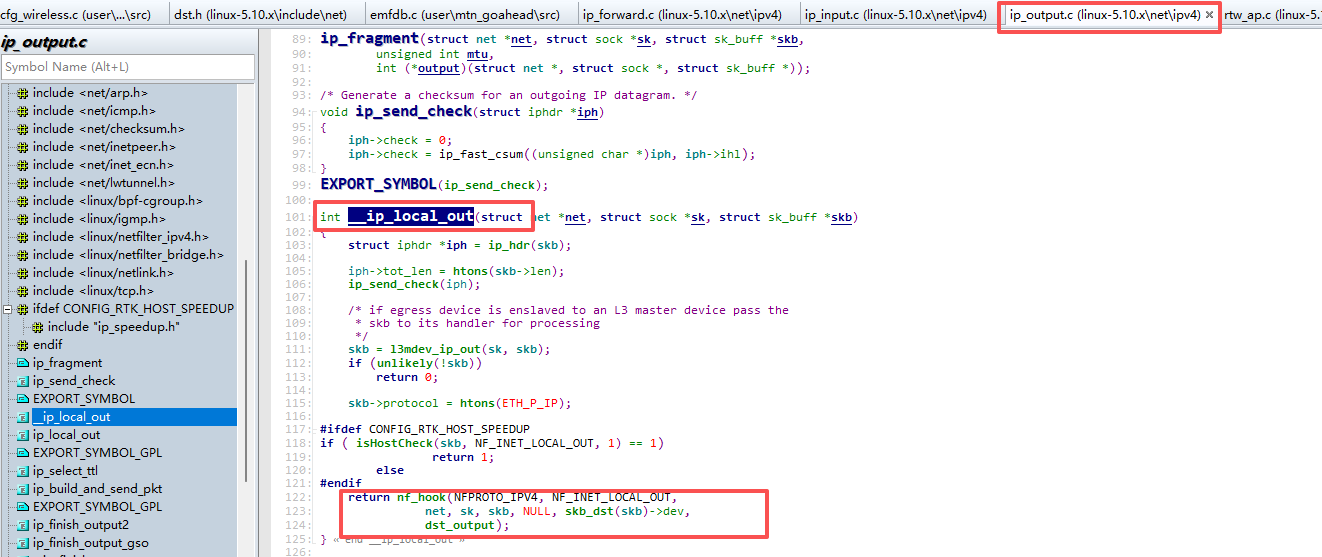

NF_INET_LOCAL_OUT：数据包从本机发出。适合用于过滤或修改从本机发出的数据包。
1）内核代码路径：/net/ipv4/ip_output.c
2）具体函数：在 __ip_local_out()
-

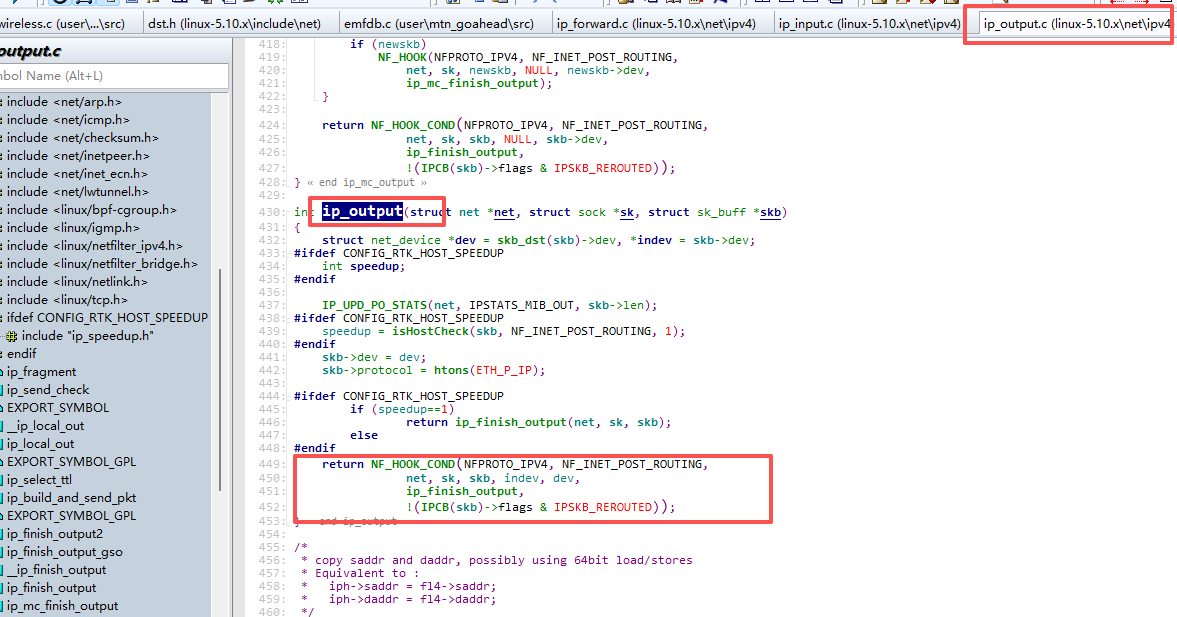

NF_INET_POST_ROUTING：数据包在路由决策之后，但在发送到网络接口之前。适合用于 SNAT（源地址转换）或数据包标记
1）内核代码路径：/net/ipv4/ip_output.c
2）具体函数：在 ip_output()

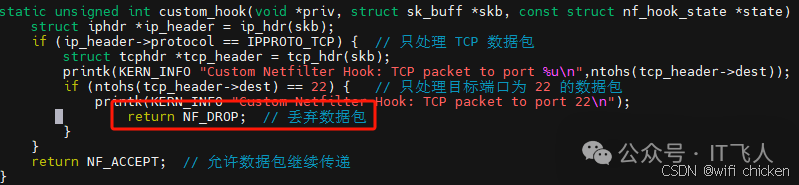

在NF_INET_PRE_ROUTING点进行实例实现
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/netfilter.h>
#include <linux/netfilter_ipv4.h>
#include <linux/ip.h>
#include <linux/tcp.h>staticunsignedintcustom_hook(void*priv,structsk_buff*skb,conststructnf_hook_state*state){structiphdr*ip_header =ip_hdr(skb);if(ip_header->protocol == IPPROTO_TCP){// 只处理 TCP 数据包structtcphdr*tcp_header =tcp_hdr(skb);printk(KERN_INFO "Custom Netfilter Hook: TCP packet to port %u\n",ntohs(tcp_header->dest));if(ntohs(tcp_header->dest)==22){ // 只处理目标端口为 22 的数据包printk(KERN_INFO "Custom Netfilter Hook: TCP packet to port 22\n");return NF_DROP;// 丢弃数据包}}return NF_ACCEPT;// 允许数据包继续传递
}staticstructnf_hook_ops nfho ={.hook = custom_hook,.pf = NFPROTO_IPV4, //作用在ip层.hooknum = NF_INET_PRE_ROUTING,// 在 PRE_ROUTING 阶段处理数据包.priority = NF_IP_PRI_FIRST, // 优先级
};staticint __init pre_routing_module_init(void){nf_register_net_hook(&init_net,&nfho);printk(KERN_INFO "Custom Netfilter Hook registered\n");return0;
}staticvoid __exit pre_routing_module_exit(void){nf_unregister_net_hook(&init_net,&nfho);printk(KERN_INFO "Custom Netfilter Hook unregistered\n");
}module_init(pre_routing_module_init);
module_exit(pre_routing_module_exit);MODULE_LICENSE("GPL");
MODULE_AUTHOR("pre_routing_module_init");
MODULE_DESCRIPTION("Netfilter hook example");
Makefile：
obj-m += hook_NF_INET_PRE_ROUTING.oall:make -C /lib/modules/$(shell uname -r)/build M=$(PWD) modulesclean:make -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean
编译与验证
终端中运行以下命令来编译内核模块
$ make
make -C /lib/modules/5.4.0-150-generic/build M=/home/hook_netfilter modules
make[1]: Entering directory '/usr/src/linux-headers-5.4.0-150-generic'CC [M] /homehook_netfilter/hook_NF_INET_PRE_ROUTING.oBuilding modules, stage 2.MODPOST 1 modulesCC [M] /home/hook_netfilter/hook_NF_INET_PRE_ROUTING.mod.oLD [M] /homehook_netfilter/hook_NF_INET_PRE_ROUTING.ko
make[1]: Leaving directory '/usr/src/linux-headers-5.4.0-150-generic'
@ubuntu:hook_netfilter$ ls
hook_NF_INET_PRE_ROUTING.c hook_NF_INET_PRE_ROUTING.mod hook_NF_INET_PRE_ROUTING.mod.o Makefile Module.symvers
hook_NF_INET_PRE_ROUTING.ko hook_NF_INET_PRE_ROUTING.mod.c hook_NF_INET_PRE_ROUTING.o modules.order
加载模块
$ sudo insmod hook_NF_INET_PRE_ROUTING.ko
查看模块
$ lsmod |grep hook
hook_NF_INET_PRE_ROUTING 16384 0
$ dmesg | tail
[716700.997388] Custom Netfilter Hook registered
[709907.950324] Custom Netfilter Hook: TCP packet to port 22
[709907.950325] Custom Netfilter Hook: TCP packet to port 22

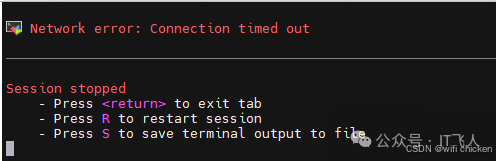

验证结果
验证成功（无法连接）

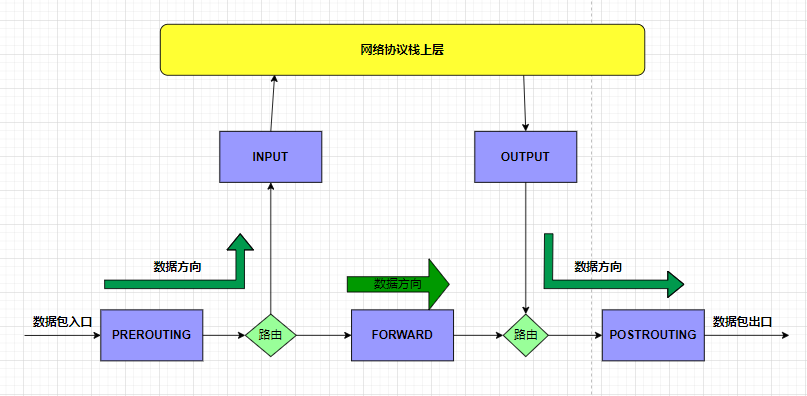

我们可以用一个框图来简单罗列数据方向
意味着 custom_hook 函数被挂载到了 ip_rcv() 函数中的 NF_HOOK 调用点。
这是最早能抓到包的地方，所有进入的数据包（无论是发往本机还是需要转发的）都会经过这里，过滤规则会非常早地生效。
