1、题目
DCDC开关电源的效率计算
2、知识点
DCDC 转换器的效率计算公式为：效率（η）= 输出功率（P_out）÷ 输入功率（P_in）× 100%，核心是衡量其电能转换的损耗程度，效率越高，能量损耗越少。
关键参数说明
- 输出功率（P_out）：转换器实际输送给负载的功率，计算公式为 P_out = 输出电压（V_out）× 输出电流（I_out）。
- 输入功率（P_in）：转换器从电源吸收的总功率，计算公式为 P_in = 输入电压（V_in）× 输入电流（I_in）。
实际计算注意事项
- 选择稳定工况：测试需在转换器工作稳定后进行（如输出电压、电流无明显波动），避免启动、负载突变等暂态阶段的数据，确保结果准确。
- 考虑损耗来源：效率无法达到 100%，主要损耗包括开关管导通 / 开关损耗、电感铜损 / 铁损、电容等效串联电阻（ESR）损耗等，这些会导致输入功率始终大于输出功率。
- 典型效率范围：优质 DCDC 转换器在额定负载下效率通常为 80%-95%，轻载或重载时效率可能下降，实际应用中需关注 “效率曲线”（不同负载率下的效率变化）。
DCDC效率计算的具体例子
假设某款 DCDC 转换器用于给设备供电，实际测试得到以下参数，具体计算过程如下：
1. 已知测试参数
- 输入电压（V_in）：12V
- 输入电流（I_in）：2A
- 输出电压（V_out）：5V
- 输出电流（I_out）：4A
2. 分步计算
-
计算输出功率（P_out）
根据公式 P_out = V_out × I_out，代入数据：
P_out = 5V × 4A = 20W -
计算输入功率（P_in）
根据公式 P_in = V_in × I_in，代入数据：
P_in = 12V × 2A = 24W -
计算转换效率（η）
根据公式 η = (P_out ÷ P_in) × 100%，代入数据：
η = (20W ÷ 24W) × 100% ≈ 83.3%
结果说明
该 DCDC 转换器在当前工况下的转换效率约为83.3%，意味着有 16.7% 的电能在转换过程中因开关损耗、元件发热等因素被消耗。
如何提高DCDC转换器的效率？
提高 DCDC 转换器效率的核心思路是减少转换过程中的各类能量损耗，具体可从元件选型、电路设计、控制策略三方面入手，以下是关键措施：
1. 优化核心元件选型
- 开关管：选用低导通电阻（Rds (on)）的 MOS 管，降低导通损耗；同时选择开关速度快、寄生电容小的型号，减少开关损耗（如 SiC、GaN 等宽禁带半导体器件，比传统硅器件损耗更低）。
- 电感：优先选择低直流电阻（DCR）的电感，减少铜损；选用高磁导率、低磁滞损耗的磁芯材料（如铁粉芯、铁氧体），降低铁损；同时避免电感饱和（需匹配负载电流需求），饱和会导致损耗急剧增加。
- 电容：输入 / 输出端选用低等效串联电阻（ESR）和低等效串联电感（ESL）的电容（如陶瓷电容、聚合物电容），减少充放电过程中的损耗。
2. 改进电路拓扑与设计

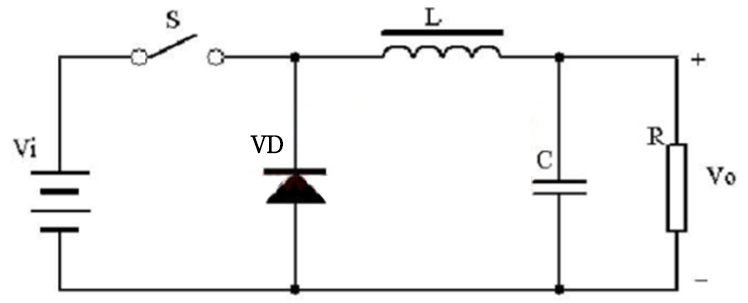

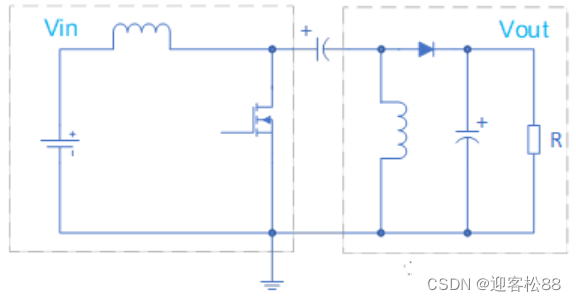

- 选择高效拓扑：根据输入 / 输出电压范围和负载场景选型，例如：

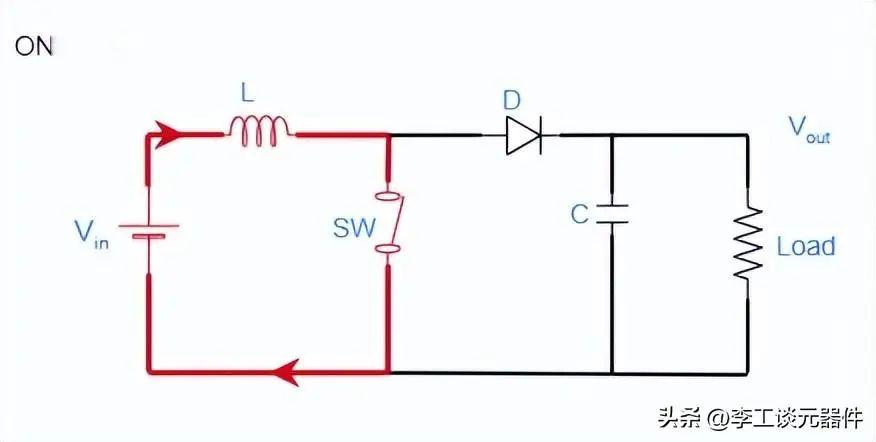

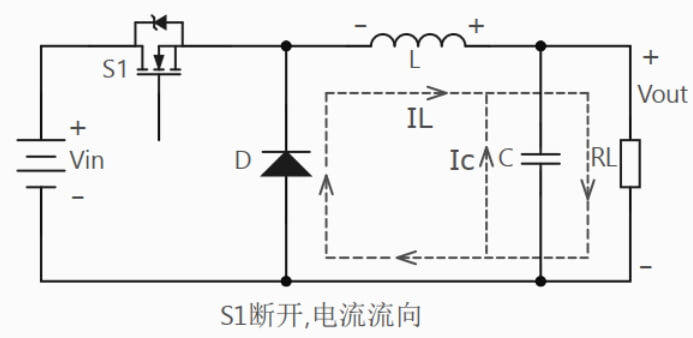

- 低压差、中轻载场景，优先用同步 Buck/Boost 拓扑（比异步拓扑少一个二极管的导通损耗）；
- 高压输入、多输出场景，可采用 LLC 谐振拓扑（开关损耗极低，适合高频工作）。
- 优化 PCB 布局：缩短大电流路径（如开关管、电感、电容的连接线路），减少线路寄生电阻和电感，降低线路损耗；避免干扰导致的误触发，防止额外开关损耗。
3. 优化控制策略与工作模式
- 动态调整开关频率：轻载时降低开关频率（减少开关损耗，因轻载时开关损耗占比更高），重载时提高频率（保证输出稳定性，此时导通损耗占比更高），即 “变频控制”。
- 采用同步整流技术：用 MOS 管替代传统二极管整流，利用 MOS 管低导通电阻的特性，大幅降低整流损耗（尤其在低压大电流输出场景效果显著）。
- 降低静态电流（Iq）：优化控制芯片的供电设计，选用低 Iq 的控制器，减少无负载或轻载时的静态功耗（静态电流会直接拉低轻载效率）。
4. 其他辅助措施
- 散热设计：通过散热片、PCB 敷铜、风扇等方式，及时散出元件（如开关管、电感）产生的热量，避免高温导致元件参数恶化（如 MOS 管 Rds (on) 随温度升高而增大），进一步降低损耗。
- 匹配负载范围：尽量让转换器工作在其 “效率曲线” 的高效区间（通常是 30%-80% 负载率），避免长期轻载或超载（轻载时静态损耗占比高，超载时元件损耗急剧增加）。
