fpga图像处理

1:为了使用人的视角特性以降低数据量，通常把RGB空间表示的彩色图像变换到其他彩色空间。

目前采用的彩色空间变换有三种：YIQ, YUV和YCrCb。每一种彩色空间都产生一种亮度分量信号和两种色度分量信号，而每一种变换使用的参数都是为了适应某种类型的显示设备。其中，YIQ适用于NTSC彩色电视制式，YUV适用于PAL和SECAM彩色电视制式，而YCrCb适用于计算机用的显示器。

2:YCrCb与RGB彩色空间变换

数字域中的彩色空间变换与模拟域的彩色空间变换不同。它们的分量使用Y、Cr和Cb来表示，与RGB空间的转换关系如下：

Y＝0.299R＋0.578G＋0.114B

Cr＝(0.500R－0.4187G－0.0813B)＋128

Cb=(-0.1687R－0.3313G＋0.500B)＋128

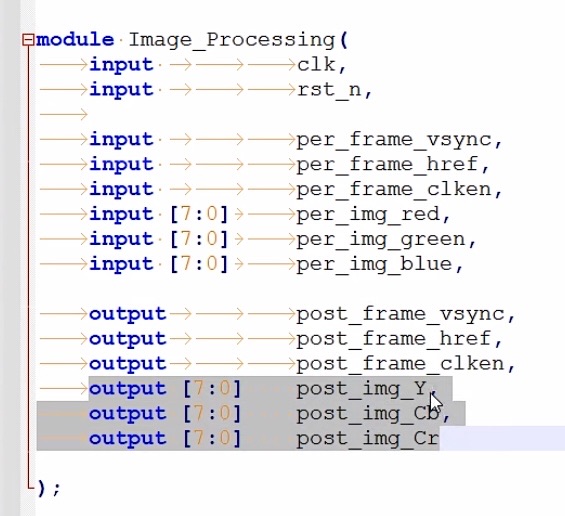

如下代码还需注意行场同步信号





3:

RGB：颜色空间是一个三维坐标系统，每一种颜色由一个点表示。在 RGB 颜色空间中，红，绿，蓝是基本元素。RGB 格式是显示器通常使用的格式。红绿蓝(RGB)是计算机显示的基色，RGB888中三个“8”分别对应红、绿、蓝三种颜色，每个颜色都采用8位二进制数来表示其强度。每个通道有8位，可表示2^8=256种不同的强度级别，三个通道共使用24位（3×8位），能精确地描述256×256×256=16777216种不同颜色组合，足以覆盖人类视觉能够分辨的大部分色彩范围。



YUV色彩模型来源于rgb模型。——每一个颜色有一个亮度信号 Y，和两个色度信号 U 和 V。该模型的特点是将亮度和色度分离开。信息，但它从全彩色图像中产生一个黑白图像，然后提取出三个主要的颜色变成两个额外的信号来描述颜色。把这三个信号组合回来就可以产生一个全彩色图像
YCbCr模型来源于yuv模型。——
