时钟驱动器原理

一、定义

时钟驱动器是一种专用于接收一个时钟信号输入，并产生多个完全相同或具有特定时序关系的时钟信号输出的集成电路。

可以把它想象成一个高质量的 “信号复印机和分发中心” ：它接收来自时钟发生器（如晶振、PLL）的一个主时钟信号，然后复制出多份完全一致的副本，并分别驱动系统上的多个需要同步时钟的负载（如CPU、FPGA、内存、ASIC等）。

其核心任务是解决一个高质量时钟源如何驱动众多负载的难题。



二、为什么需要时钟驱动器？



在复杂的数字系统中，直接用一个时钟源驱动多个负载会遇到一系列问题：



1. 负载过重：时钟源的输出驱动能力有限，直接连接多个负载会导致信号幅度衰减、边沿变缓，甚至无法正常工作。

2. 信号完整性下降：长的PCB走线像天线一样，会产生辐射、反射和串扰，严重劣化时钟波形。

3. 时序难以保证：信号到达不同负载的时间（时钟偏移）会因走线长度和负载差异而不同，可能导致系统时序错误。



时钟驱动器通过以下方式解决这些问题：



* 提供强大的驱动能力：每个输出都能直接驱动50Ω或更重的负载。

* 隔离与整形：将时钟源与负载隔离，并利用其内部电路对时钟进行整形，输出边沿陡峭、干净完整的信号。

* 控制时钟偏移：通过精心的内部布局和设计，确保所有输出之间的时序差异（通道间偏移）极小。



三、关键特性与参数

评估一个时钟驱动器时，需关注以下核心参数：

1. 输出通道数量：如 1:2, 1:4, 1:8, 1:10 等，决定能驱动多少个负载。

2. 输出类型：

   * LVCMOS：最常用，简单、成本低，适用于中低速时钟。

   * LVPECL：高速差分信号，边沿非常陡峭，性能好，但功耗较大，需要终端电阻。

   * LVDS：高速差分信号，低功耗、低噪声，是目前高速应用的首选。

   * HCSL：专为PCIe时钟设计的高速电流模式逻辑。

3. 附加功能：

   * 分频/倍频：内部集成PLL，可对输入时钟进行分频或倍频，产生不同频率的输出。

   * 延时调整：可编程控制每个输出的延时，用于主动对齐时序，补偿PCB走线长度差异。

   * 输出使能：允许通过引脚控制所有输出的开启和关闭，用于电源管理。

   * 冗余输入：配备两个输入时钟源，当主时钟失效时自动切换到备份时钟，提高系统可靠性。

4. 关键性能指标：

   * 附加抖动：时钟驱动器自身引入的抖动。值越小越好，对高速串行接口（如PCIe, SATA）至关重要。

   * 通道间偏移：不同输出通道之间的最大时间差异。值越小，系统时序裕量越大。

   * 电源噪声抑制：对电源噪声的免疫力，保证输出时钟的稳定性。



四、典型应用场景



1. 数据中心服务器/工作站：为多个CPU、PCIe插槽、内存条和网络控制器分配一个共同的基准时钟。

2. 网络与通信设备：在路由器、交换机中，为ASIC和FPGA提供低抖动的同步时钟。

3. 高性能计算：在GPU集群和AI加速卡中，确保所有处理单元同步工作。

4. 测试与测量设备：需要极其干净和稳定的时钟来保证测量精度。

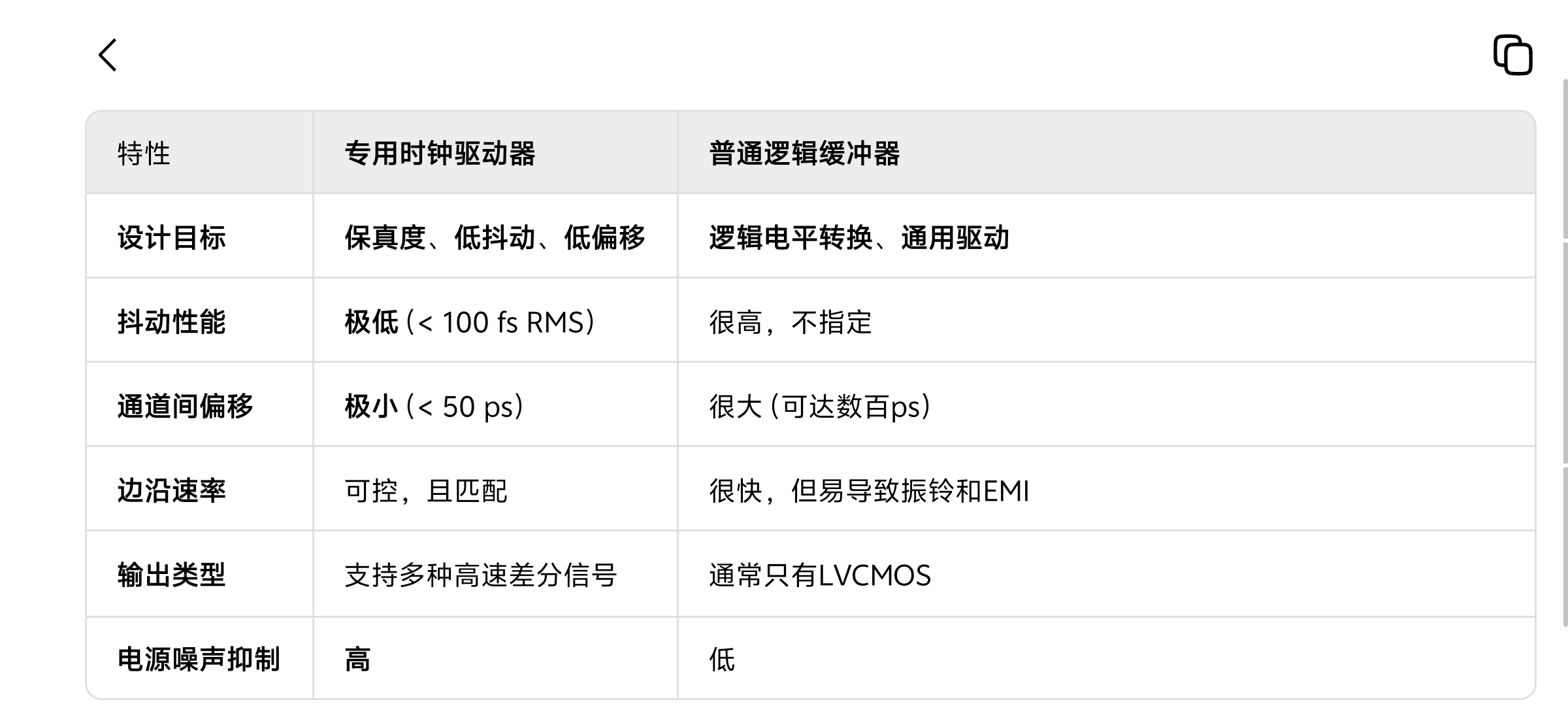

五、与普通逻辑缓冲器的区别



虽然74系列逻辑门（如74HC125）也能实现扇出功能，但它们绝不能用于驱动高速时钟！





结论：对于任何高速、高性能的数字系统，必须使用专用时钟驱动器来分配时钟。使用普通逻辑门会彻底破坏时钟信号的质量，导致系统不稳定。



六、总结

时钟驱动器是现代高速数字系统的“心跳同步中枢”。它远不止是一个简单的缓冲器，而是一个专注于时钟信号完整性和时序精度的高性能器件。



其核心价值在于：

* 提供纯净、强大的时钟信号。

* 确保多个负载之间的同步性（低偏移）。

* 维持系统的时序裕量（低抖动）。



在追求高性能的服务器、通信和计算设备中，时钟驱动器的选型和设计是决定系统稳定性和性能上限的关键一环。
