MapEX论文详解

文章链接：https://arxiv.org/abs/2311.10517

MapEx 的核心思想是​​利用先验地图信息（例如简单地图、带噪声的地图或旧地图）来增强在线高精地图（HD Map）的构建​​，从而提高自动驾驶车辆在复杂环境中的感知能力。以下是论文的主要内容梳理：

​​研究背景与动机​​

•高精地图（HD Map）的重要性​​：HD Map 为自动驾驶系统提供精确的环境信息（如车道线、道路边界、人行横道），对路径规划和决策至关重要。

•传统 HD Map 的局限性​​：制作和维护高精地图成本高昂，且难以应对道路变化（如施工、改道）。

•在线建图的挑战​​：仅依靠车载传感器（摄像头、激光雷达）进行实时地图构建（"无图"或"轻图"方案）容易受到遮挡、恶劣天气等因素影响，导致地图不完整或错误。

•MapEx 的解决方案​​：MapEx 框架​​利用已有的先验地图信息​​（即使这些地图不完整、有噪声或过时）来辅助和优化当前帧的在线地图构建，显著提升地图的准确性和鲁棒性。

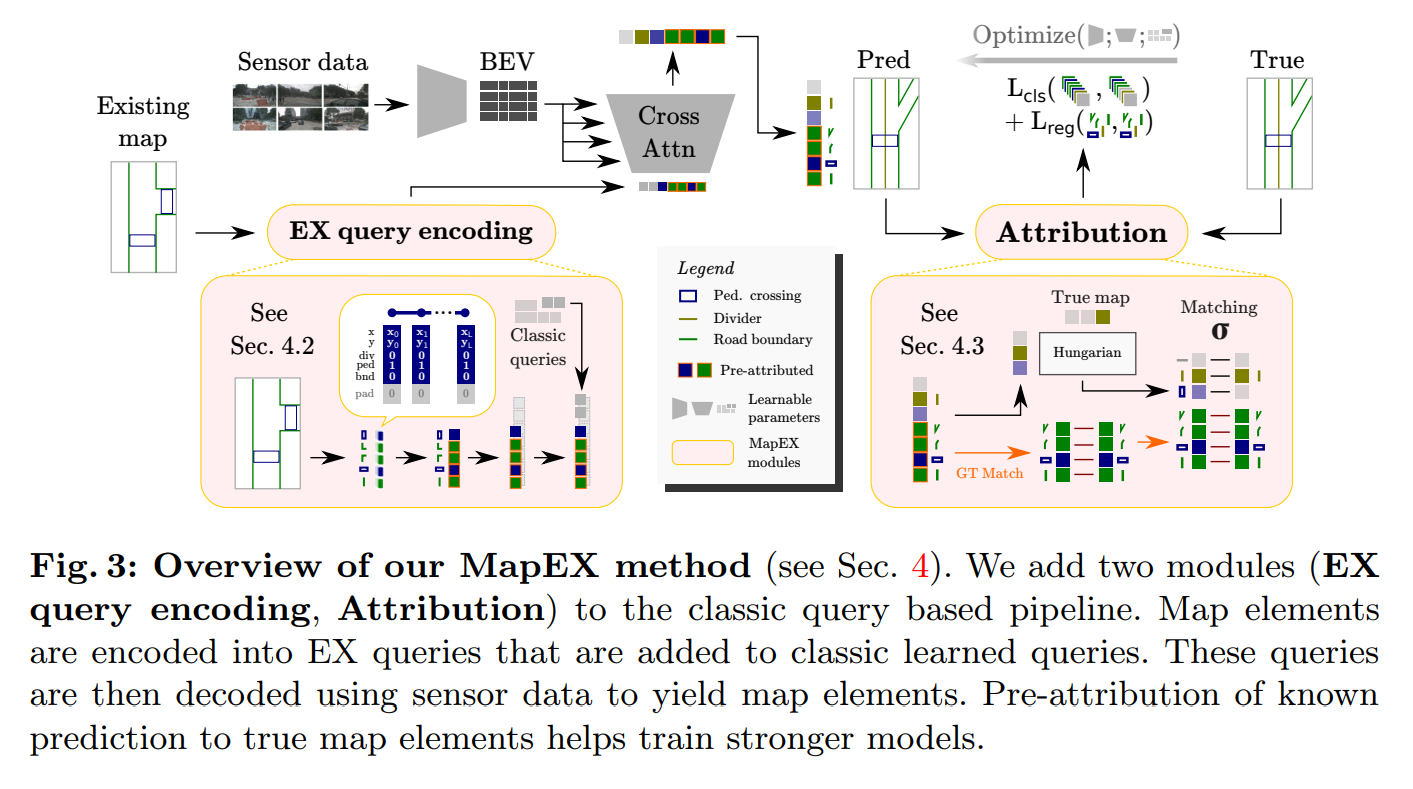

MapEx 核心方法​​

MapEx 基于 MapTRv2 这类基于查询（Query）的端到端矢量化地图构建模型

EX Query

•EX Query（先验查询生成）​​：将先验地图中的每个元素（如车道线）转换为一系列不可学习的查询（EX Query）。这些查询直接编码了先验地图元素的坐标和类别信息，然后与模型本身的可学习查询拼接，一起输入解码器。这使得模型能“知晓”先验地图的存在。

EX Query举例：
假设我们有一段先验地图，其中包含一条​​车道分隔线​​。这条分隔线由一系列点构成。
•先验地图元素​​：车道分隔线 (类别编码: [1, 0, 0]，假设三类分别为车道分隔线、道路边界、人行横道)
•采样点数 L​​：4 (为了示例简单，实际中 L=20)
•采样点坐标​​：

•点 1: (0.0, 0.0)

•点 2: (2.5, 0.0)

•点 3: (5.0, 0.0)

•点 4: (7.5, 0.0)

•EX Query 维度​​：假设总维度为 256 维。

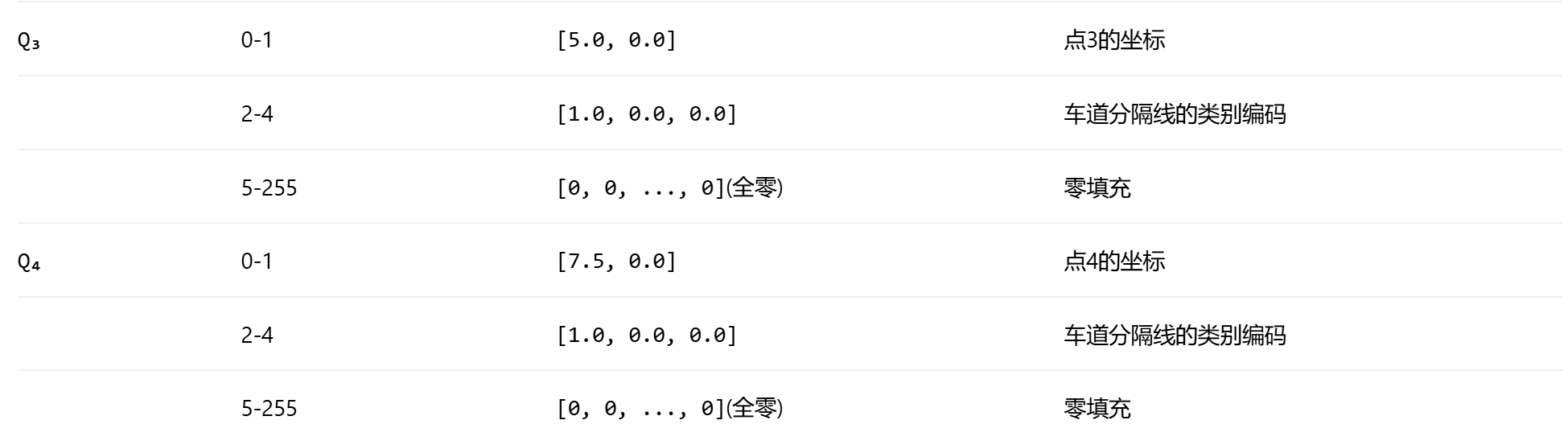

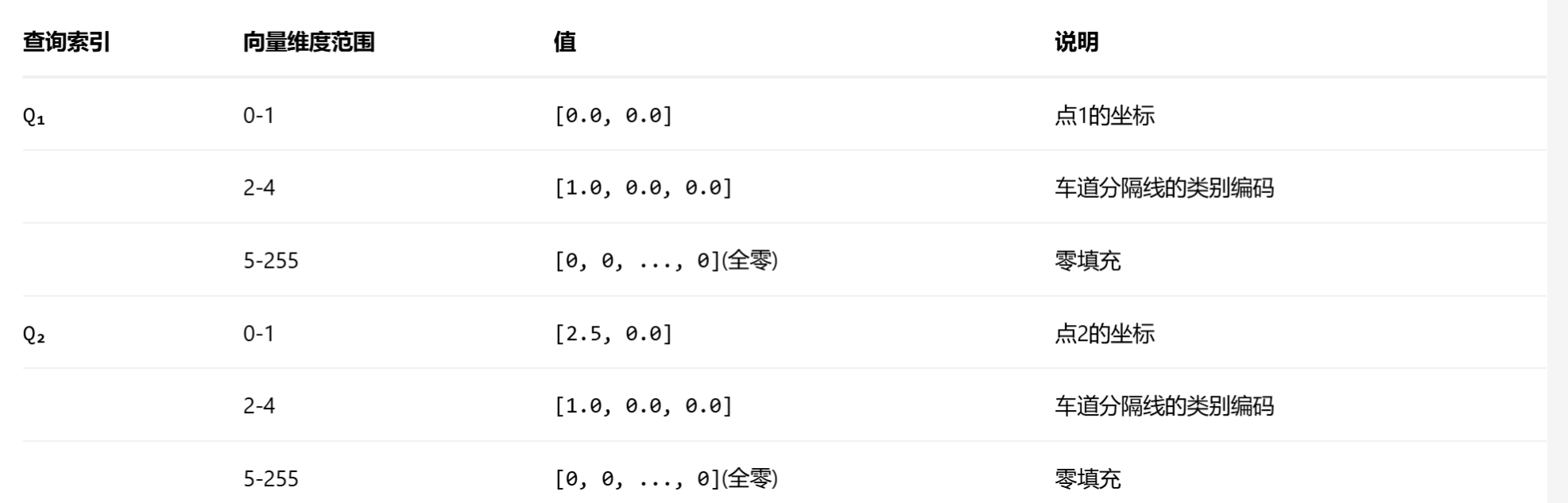

那么，为这条车道分隔线生成的 ​​4 个 EX Query​​ 将如下所示（为了清晰起见，用表格表示每个查询的填充方式）：

这样，这条先验的车道分隔线就被编码成了 4 个 EX Query。在模型中：

1.这些 EX Query 会与模型自身随机初始化的​​可学习查询​​拼接在一起。

2.拼接后的全部查询集合会被送入 ​​Transformer 解码器​​。

3.解码器通过交叉注意力（Cross-Attention）机制，融合当前的传感器特征（BEV 特征）和这些查询所含的先验信息。

4.最终，解码器输出优化后的地图元素预测。先验信息的存在极大地帮助了模型进行更准确和鲁棒的预测，特别是在传感器感知困难的情况下

可学习Query

可学习Query的初始化​​：可学习Query是模型​​随机初始化​​的一组参数，并在训练过程中通过梯度下降进行优化。它们没有固有的几何意义，负责​​感知和编码当前帧传感器数据（如图像或点云）中的新地图元素或先验地图中缺失/错误的部分​​。

查询拼接 (Query Concatenation)​​：在每一帧的处理中，从先验地图生成的所有 EX Query 会与模型自身的可学习Query​​拼接（Concatenate）​​ 在一起，形成一个更大的查询集合。这个合并后的查询集被送入基于Transformer结构的解码器。

拼接后的查询集进入Transformer解码器后，会通过​​交叉注意力（Cross-Attention）机制​​与当前的传感器特征（通常是BEV特征）进行交互。

•​​EX Query 的作用​​：由于 EX Query 直接编码了先验元素的几何位置和语义，它们会​​强烈地引导解码器​​去关注特征图中对应的区域。这相当于为模型提供了一个“搜索指南”，告诉它“应该在这些大概位置寻找这类地图元素”。对于先验地图中正确或部分正确的元素，EX Query 能帮助模型快速锁定并精确调整其位置和形状。

•可学习Query的作用​​：可学习Query则​​灵活地探索整个特征图​​，寻找那些先验地图中没有包含的新元素（如新增的车道）、或者先验地图中有但当前传感器未能充分感知到的元素。它们负责处理先验信息与当前观测之间的差异和变化。

所有查询之间还会通过​​自注意力（Self-Attention）机制​​进行交互，这使得 EX Query 和可学习Query能够相互通信和协调。例如，一个可学习Query感知到的新元素信息可能会传递给位置相近的 EX Query。

预匹配（Pre-Attribution）​

在训练时，先将 EX Query 对应的预测与真实标签（GT）进行预匹配，锁定那些先验地图中正确或部分正确的部分。剩余的预测和真实标签再通过匈牙利算法进行匹配。这降低了匹配算法的复杂度，并强制模型学会利用先验信息。

为了让模型学会如何高效地利用这两种查询，MapEx 在训练过程中引入了一个关键机制：​​预匹配​​。

• 标准匹配（匈牙利算法）​​：在一般的端到端地图构建模型（如MapTRv2）中，所有的预测（由查询产生）和真实标签（GT）之间会通过匈牙利算法进行二分匹配，以确定最优的分配关系，从而计算损失。

• MapEx的预匹配​​：在执行全局的匈牙利匹配之前，MapEx ​​先固定地将 EX Query 所产生的预测与真实标签进行匹配​​。这一步锁定了那些先验地图中已经存在且正确的部分。

• 剩余匹配​​：完成预匹配后，​​剩下的预测（主要由可学习Query产生）和未被匹配的真实标签​​再通过匈牙利算法进行匹配。

这种方法​​降低了匈牙利算法的匹配复杂度和难度​​，因为它已经提前处理掉了一部分明确的匹配关系。更重要的是，它​​强制模型去学习可学习Query的“职责”​​：即专注于补全先验地图中缺失的内容以及修正错误的部分。

推理

在模型训练完成后进行推理（即模型部署应用）时：

•EX Query 继续提供先验信息，引导模型生成稳定、符合先验知识的预测。

•可学习Query则根据当前的传感器输入，对先验信息进行​​验证、修正和补充​​。例如：

•如果先验地图中某个车道线位置有轻微偏差，可学习Query和EX Query共同作用可能会输出一个更精确的位置。

•如果道路结构发生了变化（如新增了车道），可学习Query将负责检测并生成这些先验中不存在的元素。

•如果先验地图中的某个元素在当前帧中被严重遮挡或不存在，对应的EX
Query可能无法产生高置信度的输出，模型则会更多地依赖可学习Query的感知结果。

​​先验地图的类型​​

论文探讨了三种现实且合理的先验地图场景：

•场景1：简单地图​​：只有道路边界，缺乏车道线和人行横道等细节。

•场景2：带噪声的地图​​：地图元素的位置存在偏移或误差。

•场景3：过时的地图​​：地图未能反映最新的道路变化（如新增或删除的车道）。

实验结果​​

在 nuScenes 数据集上的实验表明，MapEx 能显著提升在线建图性能：

•​​大幅提升指标​​：相比 MapTRv2 等基线模型，MapEx 在平均精度（mAP）上取得了显著提升，例如在带噪声地图的场景下，mAP 提升了 ​​38%​​（相比 MapTRv2）和 ​​16%​​（相比之前的 SOTA）。

•​​强大的泛化性​​：在各种不完美的先验地图场景下，MapEx 均能一致地提升性能，证明了其有效性和鲁棒性。

意义与贡献​​

•为“无图”方案提供新思路​​：MapEx 证明了巧妙地利用先验信息（即使不完美）可以极大增强实时地图构建的可靠性，是迈向真正强大“无图”自动驾驶的关键一步。

•实用的框架​​：其提出的 EX Query 和预匹配机制是即插即用的模块，可以较容易地集成到其他基于查询的在线建图模型中。

•开源促进研究​​：代码开源有助于学术界和工业界进一步研究和应用该方法。
