openCV 角点检测与 SIFT 特征提取：原理与实战解析

news 2025/9/12 6:28:37

一、角点检测

1. 什么是角点检测

2. 检测流程

（1）输入图像

（2）图像预处理

（3）特征提取

（4）角点检测

（5）角点定位和标记

（6）角点筛选或后处理（可选）

（7）输出结果

3. 邻域的作用

4. 案例实现

二、SIFT 特征提取

1. 什么是 SIFT 特征提取

2. 步骤

（1）数据预处理

（2）特征选择

（3）特征提取

（4）特征表示

3. 案例实现

总结

在计算机视觉领域，角点检测和特征提取是关键技术，为图像匹配、目标识别等任务提供基础。本文将深入讲解角点检测与 SIFT（尺度不变特征变换）特征提取的原理，并结合案例演示其在 OpenCV 中的实现。

一、角点检测

1. 什么是角点检测

角点是图像中局部区域与周围有显著灰度变化的点或像素，比如物体的拐角、边缘的交点等。角点检测旨在从图像中找出这些具有特殊视觉意义的点，它在图像配准、目标跟踪等场景中应用广泛，且角点具有旋转不变性、尺度不变性等优良特性。

2. 检测流程

（1）输入图像

将待进行角点检测的图像作为输入，图像可以是彩色或灰度图像，但后续处理通常会转为灰度图。

（2）图像预处理

对输入图像进行灰度化、降噪等操作。灰度化减少了图像的通道数，降低计算复杂度；降噪则能避免图像中的噪声对后续角点检测结果产生干扰。

（3）特征提取

运用特定的角点检测算法（如 Harris 角点检测算法、Shi - Tomasi 角点检测算法等），从预处理后的图像中提取角点相关特征。

（4）角点检测

依据所选的角点检测算法，计算图像中每个像素点的角点响应值，以此判断该像素点是否为角点。不同算法计算角点响应值的方式存在差异。

（5）角点定位和标记

根据角点响应值确定角点的位置，并在图像上进行标记，以便直观地展示角点所在位置。

（6）角点筛选或后处理（可选）

可根据实际需求，对检测到的角点进行筛选或后处理，例如通过非极大值抑制去除重复或不准确的角点，或者通过阈值过滤掉响应值较低的疑似角点。

（7）输出结果

将检测到的角点位置信息、标记后的图像等相关结果进行输出。

3. 邻域的作用

在角点检测中，邻域指中心像素周围的一组像素点。检测角点时，需要利用邻域内像素的特征，如灰度变化、梯度等。邻域大小至关重要，它决定了参与计算的像素点数量。较大的邻域能捕获更多细节信息，但会增加计算复杂度；较小的邻域计算速度快，但可能导致角点检测结果不准确，需根据具体算法和应用场景选择合适的邻域大小。

4. 案例实现

下面通过 Harris 角点检测算法来演示角点检测的过程：

import cv2# 读取图像
img = cv2.imread('huanghelou.png')
cv2.imshow('Original Image', img)
cv2.waitKey(0)# 转为灰度图
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# 进行 Harris 角点检测
# 参数分别为：灰度图、邻域大小、Sobel 算子窗口大小、Harris 角点检测方程的自由参数
dst = cv2.cornerHarris(gray, 4, 3, 0.04)# 标记检测到的角点（将角点标记为绿色）
img[dst > 0.05 * dst.max()] = [0, 255, 0]cv2.imshow('Harris Corners', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

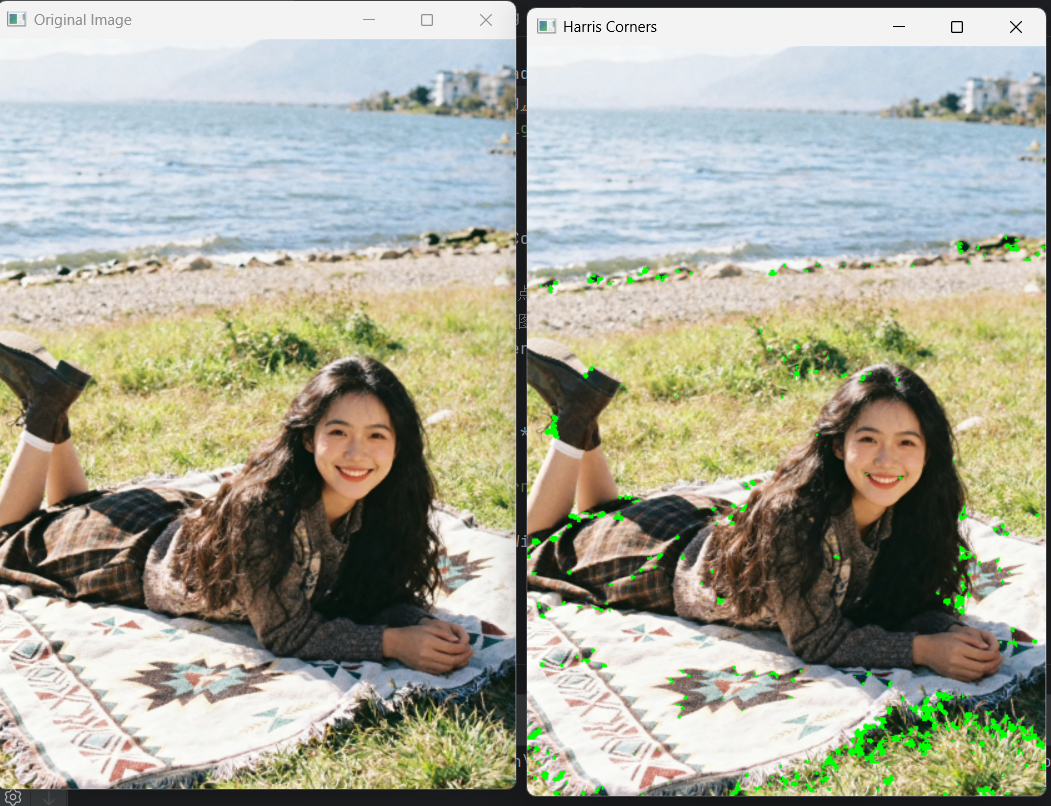

这些绿色点即为检测到的角点。

二、SIFT 特征提取

1. 什么是 SIFT 特征提取

SIFT（尺度不变特征变换）是一种用于图像特征提取的算法，能够在图像中检测并描述局部特征点。它具有尺度不变性、旋转不变性等特性，即使图像发生缩放、旋转等变换，仍能稳定地提取特征，在图像匹配、物体识别等领域应用广泛。

2. 步骤

（1）数据预处理

对原始图像进行去噪、归一化、平滑等操作，减少图像中的噪声和冗余信息，为后续特征提取做好准备。

（2）特征选择

从原始图像中选择合适的特征子集，避免包含过多冗余或无关的特征，提高特征的代表性和区分度。

（3）特征提取

基于 SIFT 算法的原理，在图像中检测尺度空间极值点，确定特征点的位置、尺度和方向等信息，进而提取出特征点的描述符。

（4）特征表示

将提取到的特征以数值、向量等形式进行表示，使其便于计算机进行处理和分析，例如用于后续的特征匹配等任务。

3. 案例实现

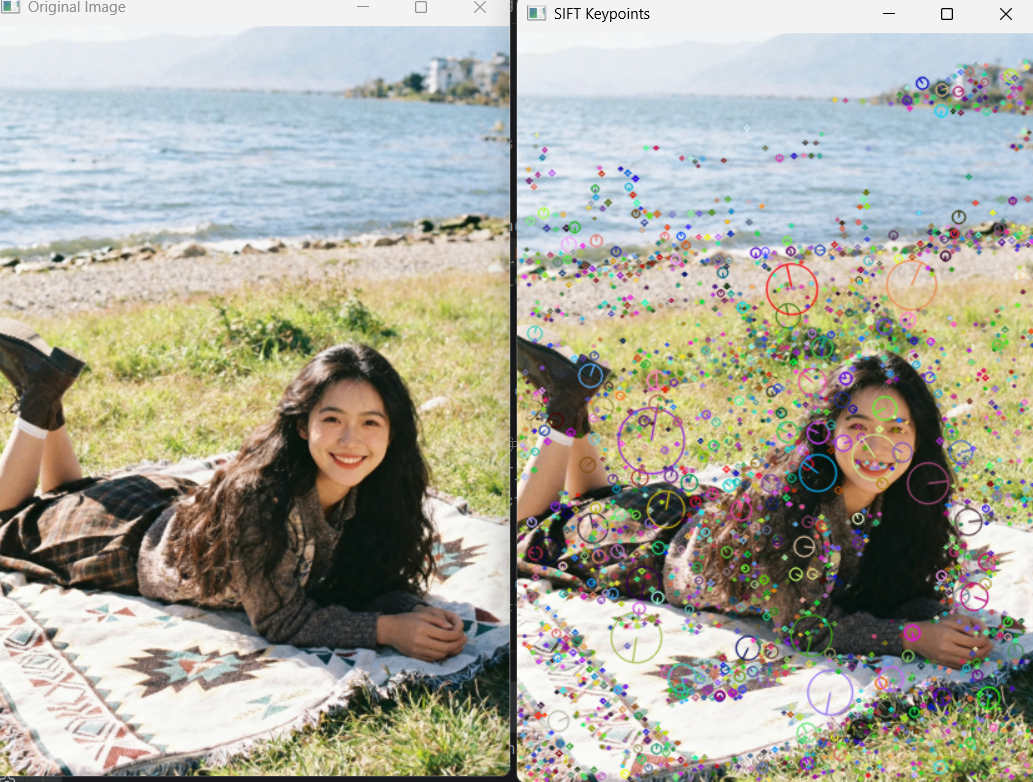

以下是使用 SIFT 进行特征提取的代码示例：

import cv2
import numpy as np# 读取图像
man = cv2.imread('man.png')
cv2.imshow('Original Image', man)
cv2.waitKey(0)# 转为灰度图
man_gray = cv2.cvtColor(man, cv2.COLOR_BGR2GRAY)# 创建 SIFT 对象并检测关键点
sift = cv2.SIFT_create()
kp = sift.detect(man_gray)# 绘制关键点
man_sift = cv2.drawKeypoints(man, kp, None, flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv2.imshow('SIFT Keypoints', man_sift)
cv2.waitKey(0)# 计算关键点描述符
keypoints, des = sift.compute(man_gray, kp)# 打印关键点数量和描述符形状
print(f"Number of keypoints: {len(keypoints)}")
print(f"Descriptor shape: {des.shape}")cv2.destroyAllWindows()
