西门子 S7-200 PLC SMART 模拟量指令库（Scale）添加与实战使用指南
在西门子 S7-200 PLC SMART 的编程中，模拟量处理是工业控制的高频需求 —— 比如压力、温度、流量的采集，或阀门开度、电机转速的模拟量输出控制。但默认情况下，STEP 7-Micro/WIN SMART 软件并未集成现成的模拟量量程转换指令，过去我们往往需要手动编写子程序实现 “raw 值→工程量” 的转换（比如 4~20mA 对应 0~1000mbar 的计算），不仅繁琐还容易出错。
今天分享一个更高效的解决方案：使用Scale 指令库。这套指令库由西门子内部人员编写（非官方正式发布，但稳定性和实用性经过大量实践验证），包含 3 条核心指令，能直接实现模拟量输入、输出的量程转换，大幅简化编程流程。下面从 “库添加” 到 “指令实战” 一步步讲清楚。
一、先搞懂：Scale 指令库是什么？
Scale 指令库的核心作用是 “量程映射”—— 将一个范围的数值，按比例转换到另一个范围的数值。其命名规则非常直观，通过字母拆解就能理解指令功能：
- S：Scale（量程）
- I：Integer（整数，对应模拟量输入 / 输出的 raw 值，如 AIW/AQW 的整数）
- R：Real（实数，对应工程量如压力、转速）
- T：To（转换方向）
库中包含 3 条核心指令：S_ITR（整数→实数）、S_RTI（实数→整数）、S_RTR（实数→实数），覆盖了模拟量输入、输出的所有常见场景。
二、Step 1：添加 Scale 指令库到 STEP7-Micro/WIN SMART
添加指令库分 3 步，操作简单但需注意路径配置，避免添加后找不到指令。
2.1 第一步：下载 Scale 指令库
首先需要获取 Scale 指令库文件（通常是.lib格式），获取途径有两个：
- 西门子官网：登录西门子工业支持中心（https://support.industry.siemens.com），搜索 “Scale library for S7-200 SMART” 或 “200 SMART 模拟量指令库”，找到对应版本（推荐 v1.2 及以上，兼容性更好）；
- 便捷下载：若官网搜索不便，可关注文末提示获取整理好的库文件（此处可根据实际需求补充下载链接或获取方式）。
下载后将库文件放在一个固定路径（比如D:\S7-200 SMART\Libraries），避免后续文件移动导致库失效。

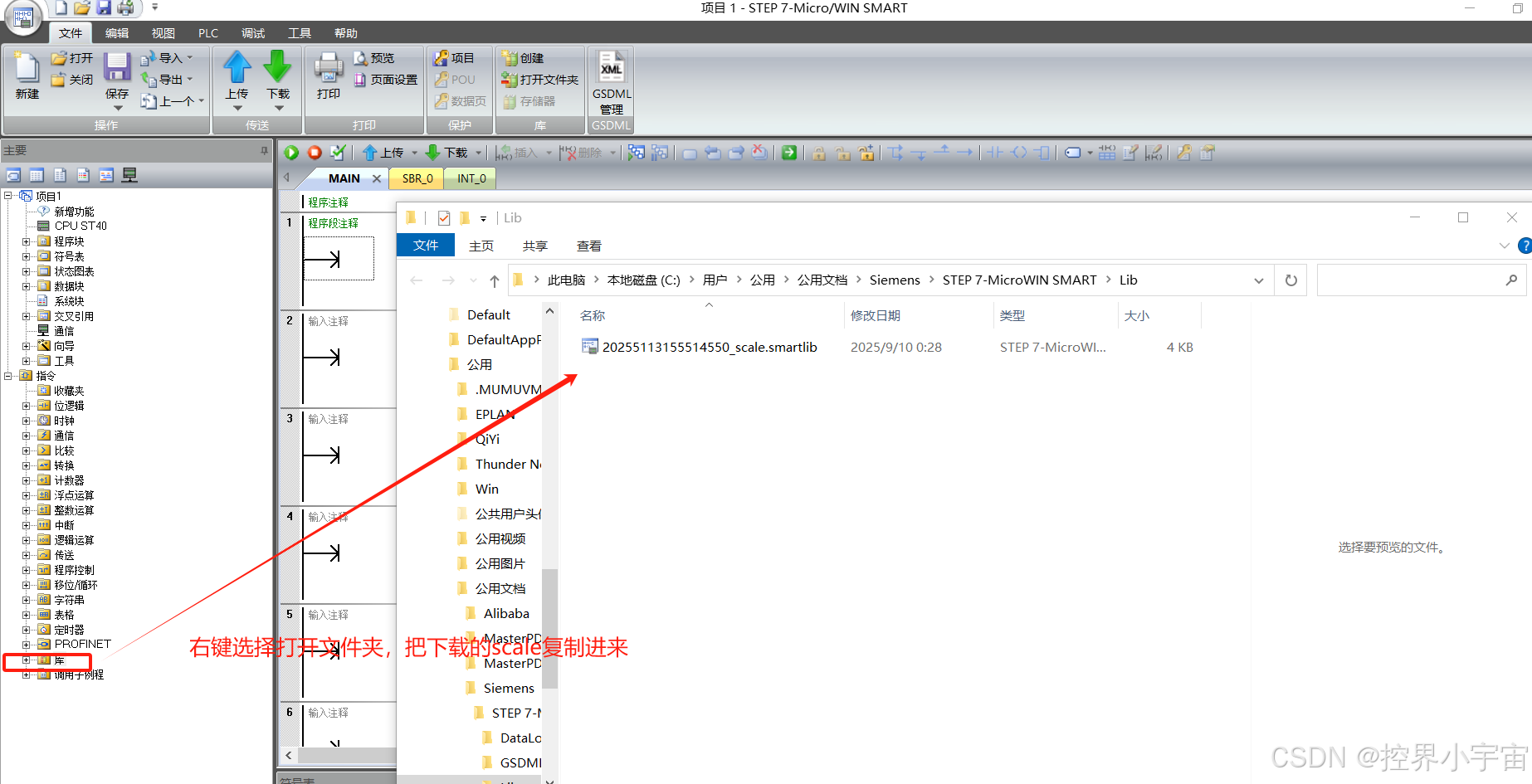

2.2 第二步：配置用户库路径
打开 STEP 7-Micro/WIN SMART 软件，按以下步骤设置库路径：
- 点击顶部菜单栏的【工具】→【选项】，弹出 “选项” 对话框；
- 在对话框左侧选择【项目】，右侧会显示 “用户库文件夹” 的默认路径（通常是C:\Users\Public\Documents\Siemens\STEP 7-MicroWIN SMART\Libraries）；
- 两种配置方式：
- 方式 1：将下载的 Scale 库文件拷贝到默认路径中；
- 方式 2：点击【浏览】，手动选择你存放 Scale 库文件的自定义路径（推荐，避免 C 盘文件丢失）；点击【确定】，关闭对话框并重启 STEP 7-Micro/WIN SMART（重启后库才能生效）。

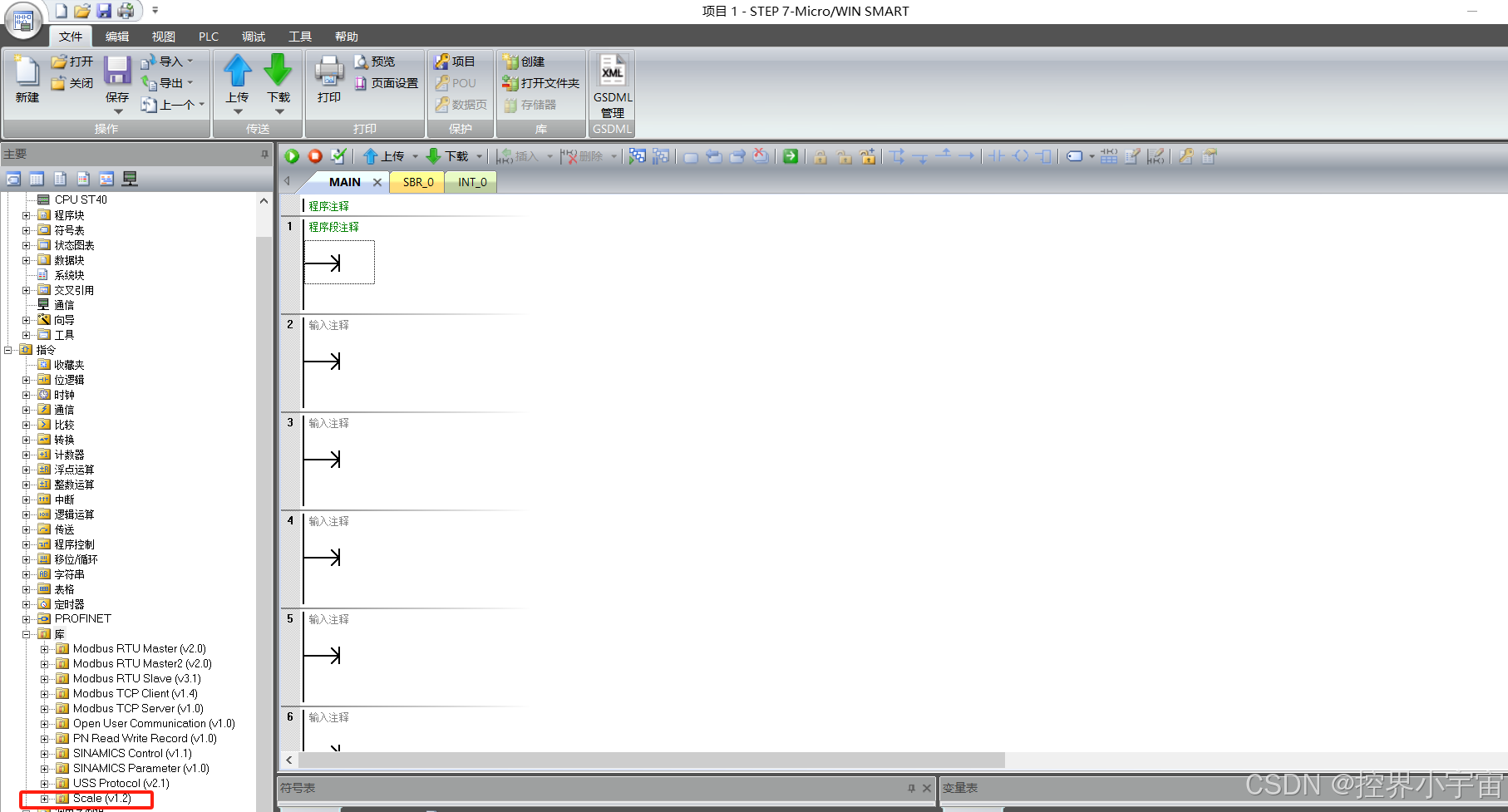

2.3 第三步：验证库添加成功
重启软件后，在左侧【指令】面板中展开【库】，若能看到Scale相关指令（如 S_ITR、S_RTI、S_RTR），说明添加成功。
对比提示：未添加库前，【库】目录通常为空；添加后会显示 Scale 库及你可能添加的其他用户库（如 PID 辅助库）。
三、Step 2：3 条核心指令实战使用
掌握每条指令的 “参数含义 + 实际场景”，就能直接套用解决问题。以下案例均来自工业现场常见需求，地址和量程可根据实际设备调整。

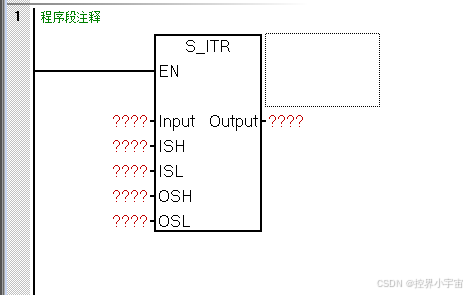

3.1 S_ITR：整数→实数（模拟量输入转工程量）
功能：将模拟量输入的整数 raw 值（如 AIW16），转换为实际的工程量（如压力、温度，实数格式），是 “采集模拟量信号” 的核心指令。
1. 参数解析（6 入 1 出）
| 参数 | 类型 | 含义说明 |
| EN | 布尔值 | 指令使能信号：TRUE时指令执行，FALSE时输出保持上次值（建议接常 ON 信号如 SM0.0） |
| Input | 整数 | 待转换的模拟量输入 raw 值（必须是 AIW 开头的地址，如 AIW16、AIW18） |
| ISH | 整数 | 输入量程上限：对应模拟量信号的上限 raw 值（如 20mA 对应 27648，10V 对应 27648） |
| ISL | 整数 | 输入量程下限：对应模拟量信号的下限 raw 值（如 4mA 对应 5530，0V 对应 0） |
| OSH | 实数 | 输出工程量上限（如压力 10000mbar，温度 500℃） |
| OSL | 实数 | 输出工程量下限（如压力 0mbar，温度 - 20℃） |
| Output | 实数 | 转换后的工程量（存放在 VD 开头的地址，如 VD0、VD4） |
2. 实战案例

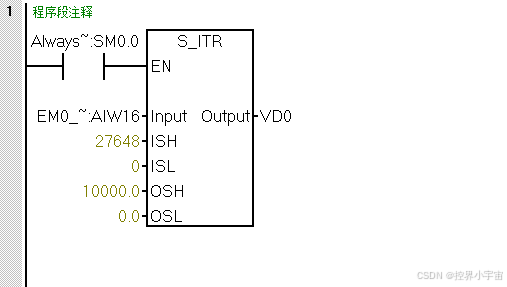

案例 1：0~20mA 压力传感器采集
设备：压力传感器信号 0~20mA，测量范围 0~10000mbar，接入 AIW16；
需求：将 AIW16 的 raw 值转换为实际压力，存到 VD0。
参数配置：
- EN：SM0.0（常使能）
- Input：AIW16
- ISH：27648（20mA 对应 raw 值）
- ISL：0（0mA 对应 raw 值）
- OSH：10000.0（压力上限）
- OSL：0.0（压力下限）
- Output：VD0
案例 2：4~20mA 压力传感器采集
设备：压力传感器信号 4~20mA，测量范围 0~10000mbar，接入 AIW16；
关键区别：4mA 对应 raw 值为 5530，因此 ISL 设为 5530，其他参数同案例 1。

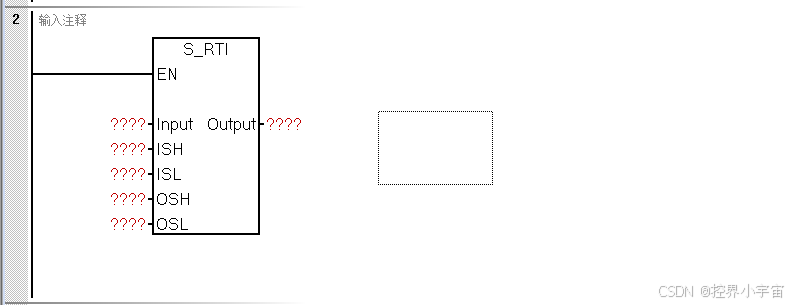

3.2 S_RTI：实数→整数（工程量转模拟量输出）
功能：将实际的工程量（如目标压力、目标转速，实数格式），转换为模拟量输出的整数 raw 值（如 AQW32），用于 “控制模拟量输出设备”（如比例阀、变频器）。
1. 参数解析（6 入 1 出）
| 参数 | 类型 | 含义说明 |
| EN | 布尔值 | 指令使能信号：TRUE时指令执行，FALSE时输出保持上次值（建议接 SM0.0） |
| Input | 实数 | 待转换的工程量（如目标压力 VD4、目标转速 VD8） |
| ISH | 实数 | 输入工程量上限（如比例阀最大压力 6000mbar，电机最大转速 3000r/min） |
| ISL | 实数 | 输入工程量下限（如比例阀最小压力 0mbar，电机最小转速 - 3000r/min） |
| OSH | 整数 | 输出量程上限：对应模拟量信号的上限 raw 值（如 20mA 对应 27648，10V 对应 27648） |
| OSL | 整数 | 输出量程下限：对应模拟量信号的下限 raw 值（如 4mA 对应 5530，-10V 对应 0） |
| Output | 整数 | 转换后的模拟量输出 raw 值（必须是 AQW 开头的地址，如 AQW32、AQW34） |
2. 实战案例
案例 1：4~20mA 比例阀控制
设备：比例阀接收 4~20mA 信号，输出压力范围 0~6000mbar，接入 AQW32；
需求：将目标压力（存于 VD4）转换为 AQW32 的 raw 值，控制比例阀。
参数配置：
- EN：SM0.0
- Input：VD4（目标压力，如 3000.0mbar）
- ISH：6000.0（压力上限）
- ISL：0.0（压力下限）
- OSH：27648（20mA 对应 raw 值）
- OSL：5530（4mA 对应 raw 值）
- Output：AQW32

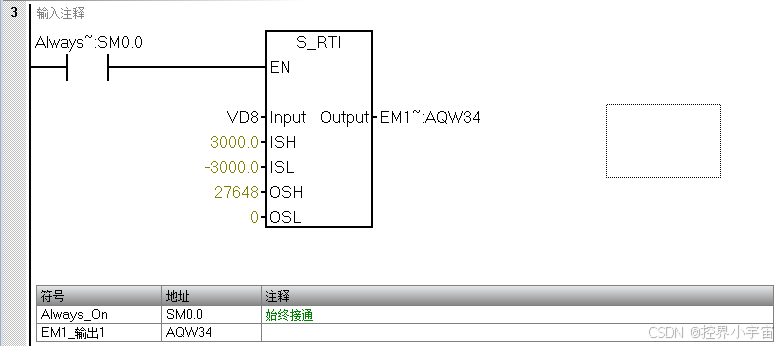

案例 2：±10V 转速控制（正反转）
设备：变频器接收 ±10V 信号，转速范围 - 3000~3000r/min（正值正转，负值反转），接入 AQW34；
需求：将目标转速（存于 VD8）转换为 AQW34 的 raw 值，控制变频器。
参数配置：
- EN：SM0.0
- Input：VD8（目标转速，如 1500.0r/min 或 - 2000.0r/min）
- ISH：3000.0（转速上限）
- ISL：-3000.0（转速下限）
- OSH：27648（10V 对应 raw 值）
- OSL：0（-10V 对应 raw 值）
- Output：AQW34
3.3 S_RTR：实数→实数（工程量间的量程转换）
功能：将一个范围的实数（如 0~10000mbar），转换为另一个范围的实数（如 0~100%），常用于 “百分比显示” 或 “中间值换算”。

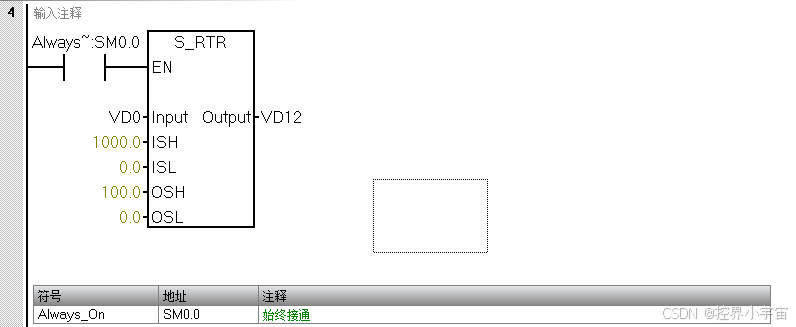

1. 实战案例：压力值转百分比
场景：案例 1 中已将压力采集到 VD0（0~10000mbar），现需将其转换为 0~100% 的百分比，存到 VD12，用于 HMI 显示。
参数配置：
- EN：SM0.0
- Input：VD0（原始压力值）
- ISH：10000.0（压力上限）
- ISL：0.0（压力下限）
- OSH：100.0（百分比上限）
- OSL：0.0（百分比下限）
- Output：VD12（压力百分比，如 50.0 即 50%）
四、使用 Scale 库的 3 个注意事项
- 使能信号必须可靠：建议 EN 端接 SM0.0（常 ON），确保指令持续执行；若接临时信号，需注意信号断开后输出会保持上次值，可能影响控制逻辑。
- 量程匹配不能错：ISH/ISL 必须与传感器 / 执行器的信号范围对应（如 4~20mA 对应 5530~27648，0~10V 对应 0~27648），否则转换结果会偏差。
- 地址格式要正确：Input/Output 的地址必须符合类型要求 —— 整数地址用 AIW/AQW，实数地址用 VD/VW（注意：实数需占用 4 个字节，如 VD0 对应 VB0~VB3，避免地址重叠）。
结语
Scale 指令库虽然不是西门子官方正式发布的指令，但却是 S7-200 SMART 模拟量编程的 “效率神器”—— 无需手动推导转换公式（如工程量 = (raw值 - 5530)/(27648-5530)*(上限-下限) + 下限），只需配置参数即可实现转换，既减少代码量，又降低出错概率。
如果需要 Scale 指令库（v1.2）的下载文件，可在评论区留言或私信，我会分享整理好的资源包。如果在使用中遇到问题，也欢迎一起交流讨论！
