DMA-M2M存储器与存储器之间读写

news 2025/9/11 11:17:34

/*---------------------------------------------------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/*---------------------------------------------------------------------*/

/************* 功能说明 **************

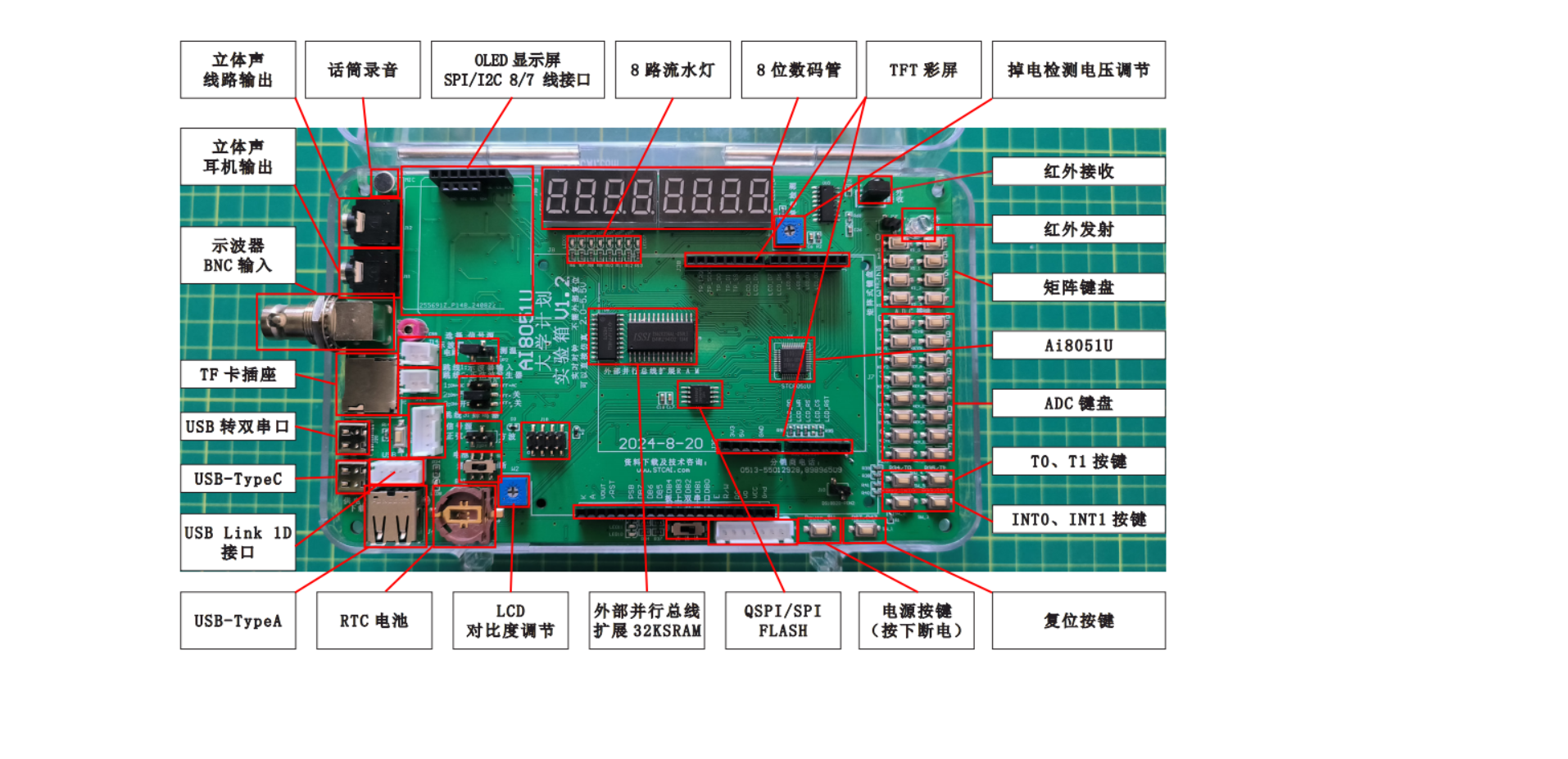

本例程基于AI8051U为主控芯片的实验箱进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

设置2个存储器空间，一个发送一个接收，分别初始化2个存储器空间内容。

设置M2M DMA，上电后自动将发送存储里的内容写入到接收存储器空间.

根据不同的读取顺序、写入顺序，接收到不同的数据结果.

通过串口1(P3.0 P3.1)打印接收存储器数据(上电打印一次).

下载时, 选择时钟 22.1184MHz (用户可自行修改频率).

******************************************/

#include "..\comm\AI8051U.h"
#include "intrins.h"
#include "stdio.h"

typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;

#define MAIN_Fosc 22118400L //定义主时钟（精确计算115200波特率）
#define Baudrate 115200L
#define TM (65536 -(MAIN_Fosc/Baudrate/4))

bit DmaFlag;

u8 xdata DmaTxBuffer[256];
u8 xdata DmaRxBuffer[256];

void DMA_Config(void);

/******************** 串口打印函数 ********************/
void UartInit(void)
{
S1_S1 = 0; //UART1 switch to, 00: P3.0 P3.1, 01: P3.6 P3.7, 10: P1.6 P1.7, 11: P4.3 P4.4
S1_S0 = 0;
SCON = (SCON & 0x3f) | 0x40;
T1x12 = 1; //定时器时钟1T模式
S1BRT = 0; //串口1选择定时器1为波特率发生器
TL1 = TM;
TH1 = TM>>8;
TR1 = 1; //定时器1开始计时
}

void UartPutc(unsigned char dat)
{
SBUF = dat;
while(TI == 0);
TI = 0;
}

char putchar(char c)
{
UartPutc(c);
return c;
}

//========================================================================
// 函数: void main(void)
// 描述: 主函数。
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void main(void)
{
u16 i;

WTST = 0; //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
EAXFR = 1; //扩展寄存器(XFR)访问使能
CKCON = 0; //提高访问XRAM速度

P0M1 = 0x00; P0M0 = 0x00; //设置为准双向口
P1M1 = 0x00; P1M0 = 0x00; //设置为准双向口
P2M1 = 0x00; P2M0 = 0x00; //设置为准双向口
P3M1 = 0x00; P3M0 = 0x00; //设置为准双向口
P4M1 = 0x00; P4M0 = 0x00; //设置为准双向口
P5M1 = 0x00; P5M0 = 0x00; //设置为准双向口
P6M1 = 0x00; P6M0 = 0x00; //设置为准双向口
P7M1 = 0x00; P7M0 = 0x00; //设置为准双向口

for(i=0; i<256; i++)
{
DmaTxBuffer[i] = i;
DmaRxBuffer[i] = 0;
}

UartInit();
printf("AI8051U Memory to Memory DMA Test Programme!\r\n"); //UART1发送一个字符串

DMA_Config();
EA = 1; //允许总中断

DmaFlag = 0;

while (1)
{
if(DmaFlag)
{
DmaFlag = 0;

for(i=0; i<256; i++)
{
printf("%02X ", DmaRxBuffer[i]);
if((i & 0x0f) == 0x0f)
printf("\r\n");
}
}
}
}

//========================================================================
// 函数: void DMA_Config(void)
// 描述: UART DMA 功能配置.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2021-5-6
//========================================================================
void DMA_Config(void)
{
DMA_M2M_CFG = 0x80; //r++ = t++
DMA_M2M_STA = 0x00;
DMA_M2M_AMT = 0x7f; //设置传输总字节数：n+1
DMA_M2M_TXAH = (u8)((u16)&DmaTxBuffer >> 8);
DMA_M2M_TXAL = (u8)((u16)&DmaTxBuffer);
DMA_M2M_RXAH = (u8)((u16)&DmaRxBuffer >> 8);
DMA_M2M_RXAL = (u8)((u16)&DmaRxBuffer);

// DMA_M2M_CFG = 0xa0; //r++ = t--
// DMA_M2M_STA = 0x00;
// DMA_M2M_AMT = 0x7f; //设置传输总字节数：n+1
// DMA_M2M_TXAH = (u8)((u16)&DmaTxBuffer[255] >> 8);
// DMA_M2M_TXAL = (u8)((u16)&DmaTxBuffer[255]);
// DMA_M2M_RXAH = (u8)((u16)&DmaRxBuffer >> 8);
// DMA_M2M_RXAL = (u8)((u16)&DmaRxBuffer);

// DMA_M2M_CFG = 0x90; //r-- = t++
// DMA_M2M_STA = 0x00;
// DMA_M2M_AMT = 0x7f; //设置传输总字节数：n+1
// DMA_M2M_TXAH = (u8)((u16)&DmaTxBuffer >> 8);
// DMA_M2M_TXAL = (u8)((u16)&DmaTxBuffer);
// DMA_M2M_RXAH = (u8)((u16)&DmaRxBuffer[255] >> 8);
// DMA_M2M_RXAL = (u8)((u16)&DmaRxBuffer[255]);

// DMA_M2M_CFG = 0xb0; //r-- = t--
// DMA_M2M_STA = 0x00;
// DMA_M2M_AMT = 0x7f; //设置传输总字节数：n+1
// DMA_M2M_TXAH = (u8)((u16)&DmaTxBuffer[255] >> 8);
// DMA_M2M_TXAL = (u8)((u16)&DmaTxBuffer[255]);
// DMA_M2M_RXAH = (u8)((u16)&DmaRxBuffer[255] >> 8);
// DMA_M2M_RXAL = (u8)((u16)&DmaRxBuffer[255]);

// DMA_M2M_CFG |= 0x0c; //设置中断优先级
DMA_M2M_CR = 0xc0; //bit7 1:使能 M2M_DMA, bit6 1:开始 M2M_DMA 自动接收
}

//========================================================================
// 函数: void M2M_DMA_Interrupt (void) interrupt 47
// 描述: UART1 DMA中断函数
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2021-5-8
// 备注:
//========================================================================
void M2M_DMA_Interrupt(void) interrupt 13
{
if (DMA_M2M_STA & 0x01) //发送完成
{
DMA_M2M_STA &= ~0x01;
DmaFlag = 1;
}
}
