佰力博检测与您探讨陶瓷基板击穿电压测试原理及应用

一、击穿电压测试原理
击穿电压是指材料在电场作用下发生绝缘破坏时的临界电压值，是衡量材料绝缘性能的重要指标。根据材料科学和电学原理，击穿过程通常分为电击穿和热击穿两种类型：
电击穿：在高电场作用下，材料内部的电子或空穴通过碰撞电离或雪崩效应迅速增殖，导致材料导电性急剧增加，最终发生击穿。
热击穿：在电场作用下，材料内部的电导和极化导致能量损耗增加，温度升高，最终因热不稳定而发生破坏。
击穿电压的测试通常通过施加逐渐增加的电压，直到材料发生击穿，记录击穿时的电压值。测试过程中，材料的微观结构（如晶粒、气孔、晶界等）对击穿行为有显著影响。例如，气孔的存在会降低击穿电场强度，因为气泡中的电场集中效应会加速击穿过程。

二、应用与研究进展

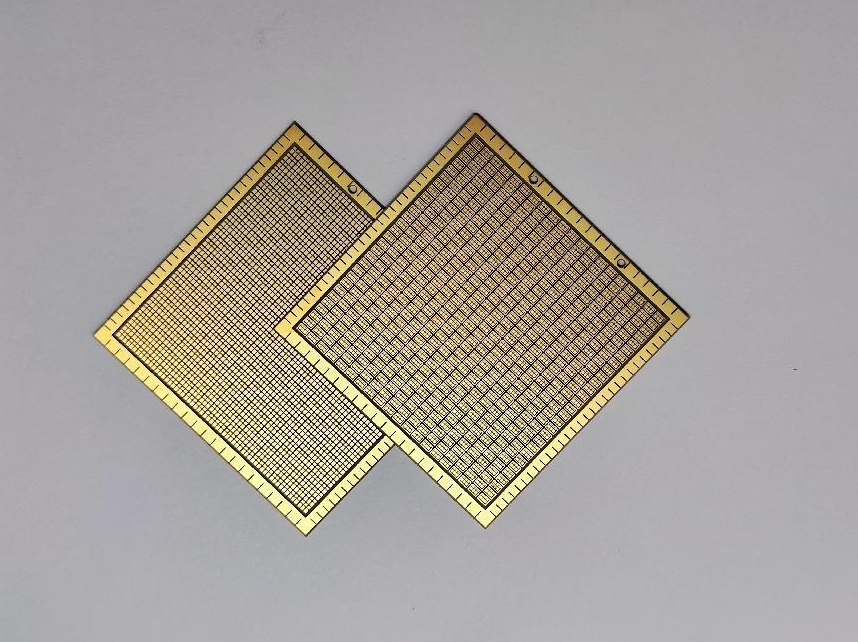

陶瓷材料的击穿测试：陶瓷材料因其优异的绝缘性能和热稳定性，广泛应用于电子封装、电力电子器件、高压设备等领域。例如，氮化硅陶瓷基板因其高击穿强度和良好的热导率，被广泛应用于高温、高压电子器件中。

陶瓷基板的击穿电压测试是评估其绝缘性能和可靠性的重要手段。通过控制材料组成、结构和测试条件，可以有效提高陶瓷材料的击穿强度，从而满足高电压、高温等极端工作环境下的应用需求。未来的研究将继续探索新型材料和测试方法，以进一步提升陶瓷材料的性能和应用范围。
