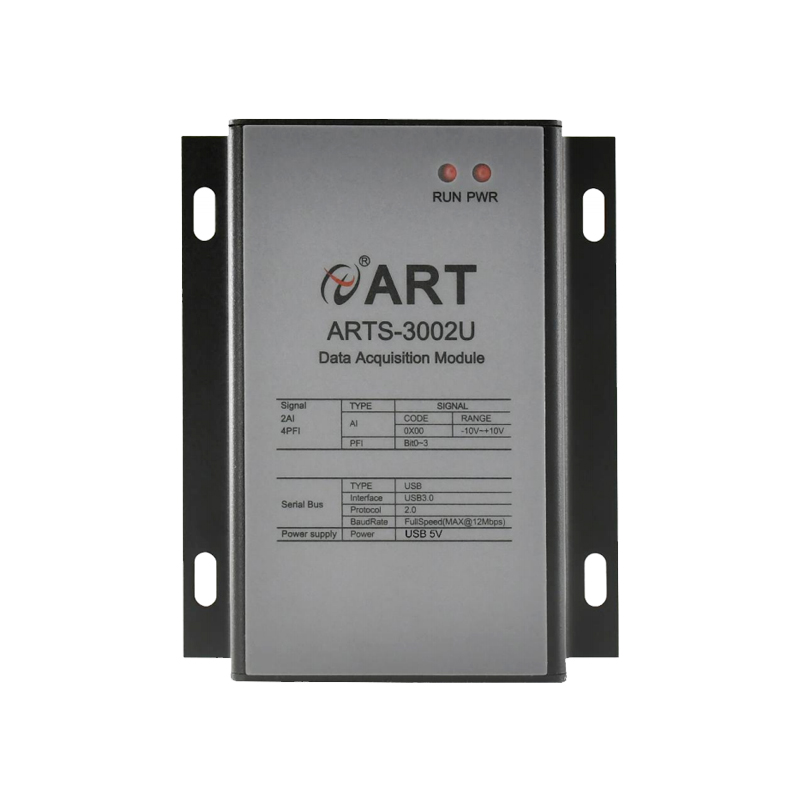

阿尔泰科技ARTS-3002U USB总线多功能数据采集卡 技术解析

产品概述
ARTS-3002U是一款基于USB总线的多功能数据采集卡，集成2路模拟输入（AI）、触发采集、数字输入输出（DIO）及边沿计数功能，适用于工业自动化、信号采集和伺服控制等场景。

核心功能与参数

硬件接口与供电
采用USB3.0接口（兼容USB2.0 FullSpeed），支持即插即用。
5V USB供电，内置电源反向保护，额定功耗1.2W。
工作温度范围：-10℃~+70℃，存储温度：-40℃~+80℃。

模拟量输入（AI）
2路独立通道，总采样率20K sps，量程±10V，精度±0.2%。
支持模拟/数字边沿触发，每通道4K点FIFO缓存。
输入阻抗1GΩ，共模抑制比（CMRR）85dB。

边沿计数器（CTR）
32位计数器，支持最高100KHz脉冲频率，最小脉宽5μs。
TTL电平兼容，支持单点采样模式。

数字输入输出（DIO）
4路复用PFIO，支持程控方向（输入/输出）。
TTL电平标准，输入范围0~4V，输出驱动能力：Source模式20mA，Sink模式25mA。
最大I/O速率10MHz，内置10KΩ下拉电阻。

典型应用场景
电子测试：通过AI通道采集电压/电流信号，结合DIO实现设备状态监控。
工业控制：利用边沿计数器捕捉编码器脉冲，配合DIO实现闭环控制。
伺服系统：触发采集功能同步电机信号，确保高精度运动控制。

产品优势
- 多功能集成：单设备实现信号采集、计数与数字控制。
- 工业级设计：宽温工作、高抗干扰能力（CMRR 85dB）。
- 灵活扩展：USB供电与通讯，适配便携式或嵌入式系统。

注：具体选型需结合实际采样率、通道数及控制需求评估。
