【硬件-笔试面试题-80】硬件/电子工程师，笔试面试题（知识点：MOS管与三极管的区别）
1、题目
MOS管与三极管的区别
2、解答
MOS 管（金属 - 氧化物 - 半导体场效应管）和三极管（双极型晶体管，BJT）是电子电路中两种核心半导体器件，二者在工作原理、特性和应用场景上有显著区别，具体如下：

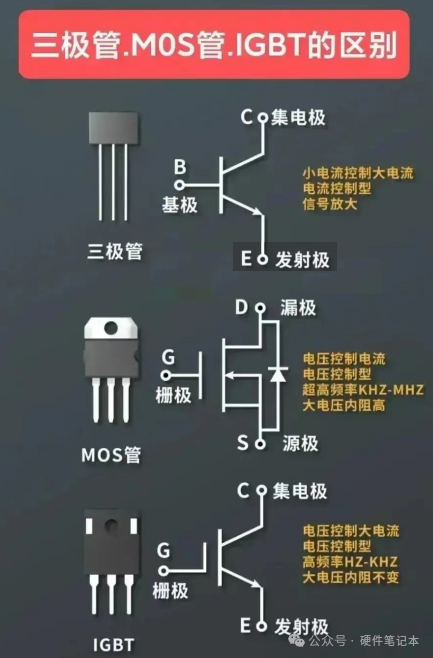

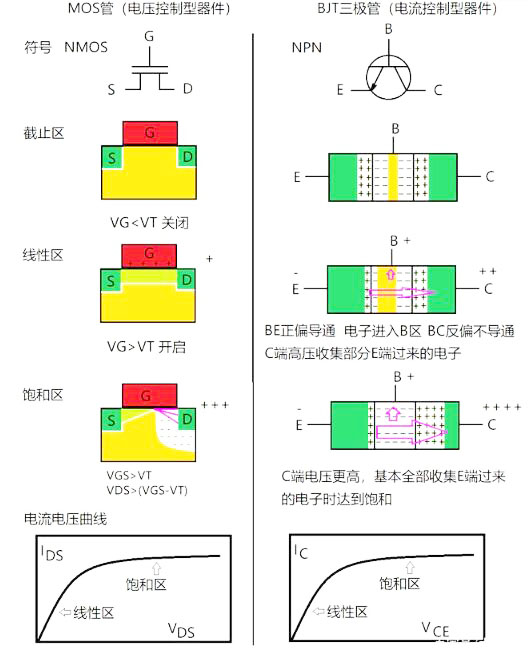

1. 工作原理：载流子参与类型不同
-
三极管（BJT）
属于双极型器件，导电过程中两种载流子（电子和空穴）同时参与导电。
其工作依赖于发射区向基区注入载流子，基区载流子的扩散与复合，以及集电区收集载流子的过程。例如：- NPN 型三极管：发射区（N 型）发射电子，少数空穴在基区（P 型）复合，多数电子被集电区（N 型）收集。
- 电流控制型器件：基极电流（Ib）控制集电极电流（Ic），Ic ≈ β・Ib（β 为电流放大倍数）。
-
MOS 管
属于单极型器件，导电仅依赖一种载流子（电子或空穴）。
其工作基于栅极电压产生的电场控制沟道导电性：栅极加电压后，通过电场效应在半导体表面感应出导电沟道，载流子（电子或空穴）通过沟道形成漏极电流（Id）。- 电压控制型器件：栅极电压（Vgs）控制漏极电流（Id），栅极几乎无电流（理想情况下 Ig=0）。

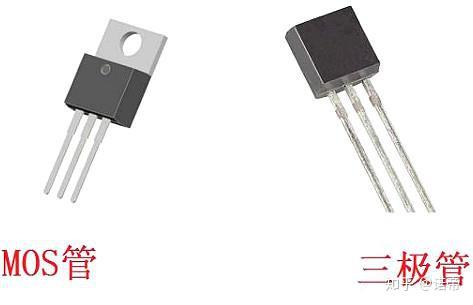

2. 核心结构差异
-
三极管

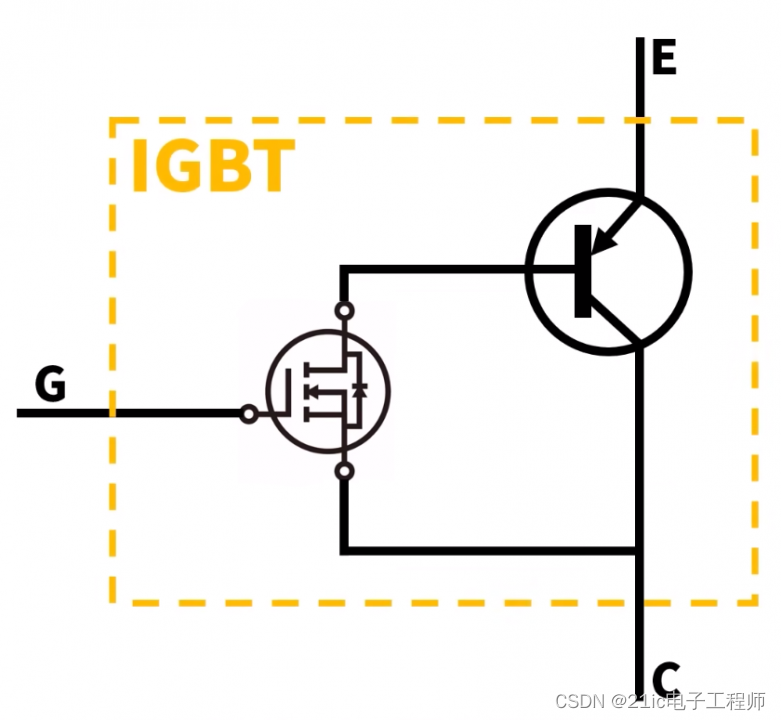

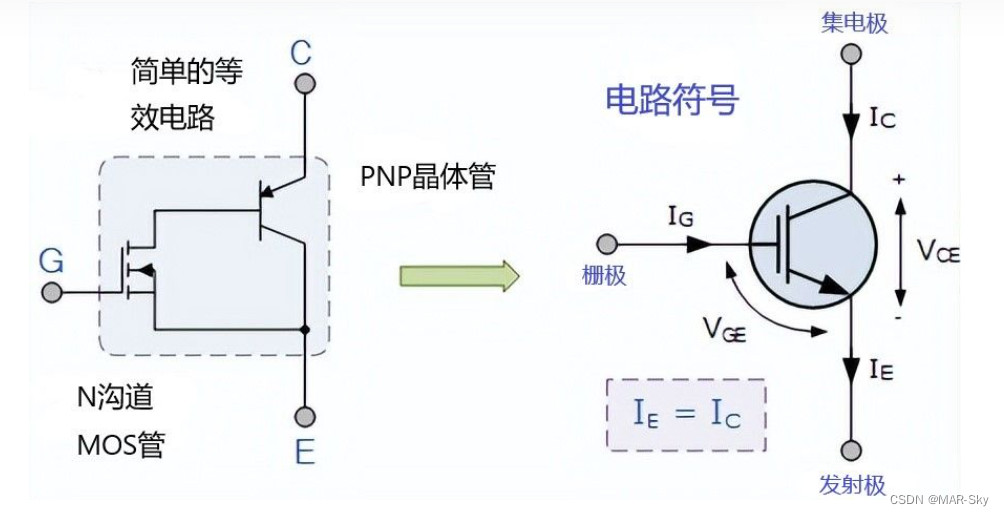

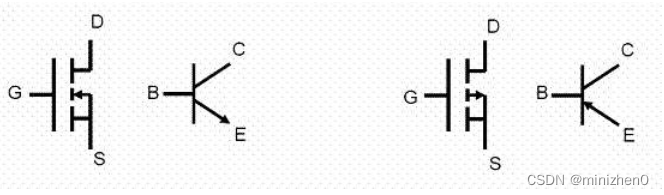

由两个 PN 结（发射结、集电结）组成，三个电极分别为发射极（E）、基极（B）、集电极（C）。
结构上分为 NPN 和 PNP 两种类型，基区通常做得很薄（提高载流子注入效率）。 -
MOS 管
核心是栅极（G）、源极（S）、漏极（D），栅极与半导体衬底之间有一层氧化层（通常是 SiO₂）绝缘，因此栅极与源 / 漏极无直接电接触。
按沟道类型分为：- N 沟道（载流子为电子）和 P 沟道（载流子为空穴）；
- 按导通条件分为：增强型（无栅压时无沟道，需加电压形成沟道）和耗尽型（无栅压时已有沟道，加反向电压关断）。
3. 关键特性对比
| 特性 | 三极管（BJT） | MOS 管 |
|---|---|---|
| 控制方式 | 电流控制（Ib 控制 Ic） | 电压控制（Vgs 控制 Id） |
| 输入阻抗 | 低（基极有电流，输入阻抗通常为千欧级） | 极高（栅极绝缘，输入阻抗可达 10¹²Ω 以上） |
| 输出阻抗 | 中高（集电极输出阻抗受 Early 效应影响） | 较高（沟道电阻可设计，高压下更高） |
| 开关速度 | 较快（受少数载流子存储效应限制，高频性能较好） | 更快（无少子存储，高频 / 高速场景更优） |
| 功耗 | 较高（存在基极电流损耗） | 极低（栅极无电流，静态功耗接近 0） |
| 线性区特性 | 线性度较好（适合模拟放大） | 线性度稍差（但可通过电路优化） |
| 温度稳定性 | 较差（β 随温度变化明显，易热失控） | 较好（阈值电压随温度变化较平缓） |
| 驱动要求 | 需要驱动电流（基极需提供 Ib） | 几乎无需驱动电流（仅需驱动电压） |
| 集成度 | 较低（结构复杂，功耗限制） | 极高（结构简单，适合大规模集成电路） |
4. 应用场景不同
-
三极管（BJT）
适合需要大电流驱动、高线性放大的场景：- 低频 / 中频功率放大（如音频功放输出级）；
- 电流源、电压调整电路（如线性稳压器）；
- 高频振荡电路（部分射频应用）。
-
MOS 管
适合高输入阻抗、低功耗、高速开关或大规模集成的场景：- 数字集成电路（如 CPU、内存，几乎全用 MOS 管）；
- 高频开关电源（如 DC-DC 转换器，开关速度快、功耗低）；
- 低噪声放大器（输入阻抗高，适合微弱信号检测）；

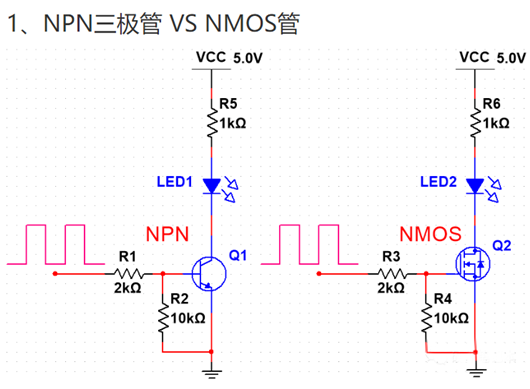

- 电压控制开关（如电机驱动、负载开关）。
总结
- 三极管是电流控制的双极型器件，输入阻抗低、线性好，适合功率放大和需要电流驱动的场景；
- MOS 管是电压控制的单极型器件，输入阻抗极高、功耗低、集成度高，适合高速开关、数字电路和大规模集成电路。
实际电路中，二者常配合使用（如 MOS 管做输入级（高阻抗），三极管做输出级（大电流）），兼顾各自优势。
