彩笔运维勇闯机器学习--决策树

news 2025/9/10 8:16:33

前言

决策树是一种常用的机器学习模型，用于分类和回归任务，它通过模拟“树”的结构来对数据进行决策。本节我们详细讨论的是决策树中的分类任务

开始探索

scikit-learn

假设以下运维场景

CPU
- 低：<40%
- 中：40%~70%
- 高：>70%
内存
- 低：<60%
- 中：60%~85%
- 高：>85%
磁盘I/O
- 低：<40%
- 中：40%~70%
- 高：>70%
日志报错数（条）
- 少：<20
- 中：20~50
- 多：>50

CPU	内存	磁盘I/O	日志报错数	系统是否稳定
低	低	低	少	稳定
中	中	低	少	稳定
低	中	高	少	稳定
低	低	低	多	不稳定
低	低	高	中	不稳定
高	搞	低	少	不稳定
中	高	低	中	稳定
高	低	低	多	不稳定
中	高	高	少	不稳定
中	中	中	中	不稳定
高	高	低	少	稳定

将其转换成代码：

import pandas as pd
from sklearn.tree import DecisionTreeClassifier
from sklearn.metrics import classification_reportlevel_map = {'低': 0, '中': 1, '高': 2, '少': 0, '中': 1, '高': 2, '多':2, '稳定': 1, '不稳定': 0}
data = [['低', '低', '低', '少', '稳定'],['中', '中', '低', '少', '稳定'],['低', '中', '高', '少', '稳定'],['低', '低', '低', '多', '不稳定'],['低', '低', '高', '多', '不稳定'],['高', '高', '低', '少', '不稳定'],['中', '高', '低', '中', '稳定'],['高', '低', '低', '多', '不稳定'],['中', '高', '高', '少', '不稳定'],['中', '中', '中', '中', '不稳定'],['高', '高', '低', '少', '稳定'],
]data_mapped = [[level_map[v] for v in row] for row in data]df = pd.DataFrame(data_mapped, columns=['CPU', '内存', '磁盘IO', '日志报错数', '系统是否稳定'])X = df[['CPU', '内存', '磁盘IO', '日志报错数']]
y = df['系统是否稳定']clf = DecisionTreeClassifier(criterion='entropy', random_state=0)
clf.fit(X, y)
y_pred = clf.predict(X)print("分类报告：\n", classification_report(y, y_pred, target_names=['不稳定', '稳定']))

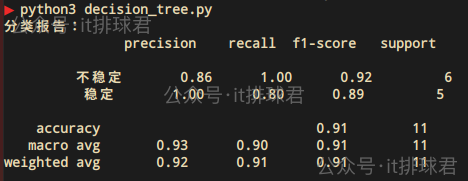

脚本！启动

watermarked-decision_trees_1_1

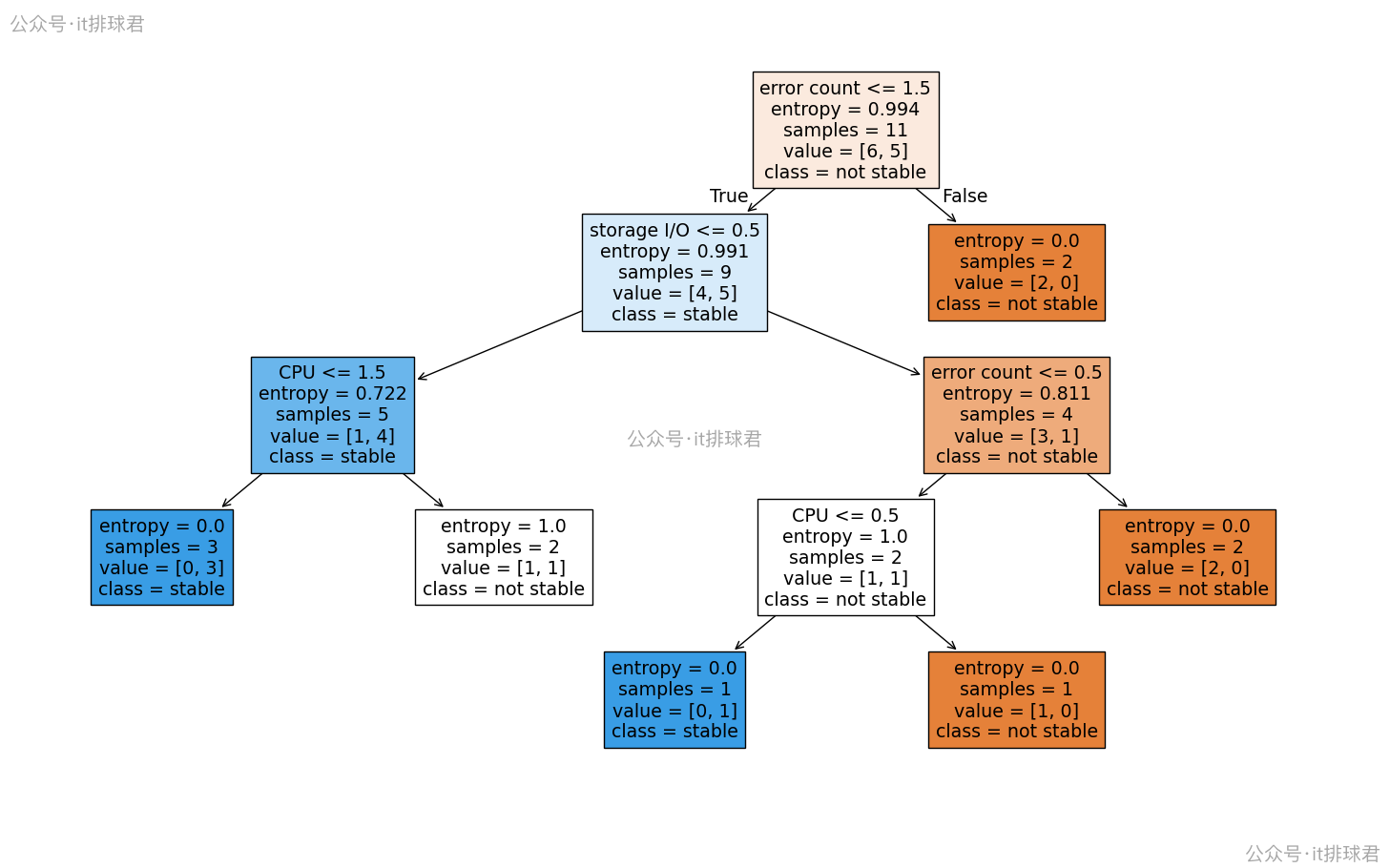

绘图更能直接观察决策树

from sklearn import tree
import matplotlib.pyplot as pltplt.figure(figsize=(14, 8))
tree.plot_tree(clf,feature_names=['CPU', 'memory', 'storage I/O', 'error count'],class_names=['not stable', 'stable'],filled=True)
plt.show()

watermarked-decision_trees_1_2

分析绘图

每个矩形框代表一个决策节点（叶子节点），比如第一个框，error count<1.5表示用该特征来分类，1.5是基于输入的数据计算出来的，模型认为1.5是特征分割点
entropy：当前节点的不确定性（越低越纯）
samples：这个节点上的样本数
value=[不稳定数, 稳定数]：类别分布
class：当前节点最终被分类的类别

深入理解决策树

熵（entropy）

在图中有一个重要的指标，entropy。它是衡量数据纯度（不确定性）的指标，熵越低，表示类别越“纯”（不确定性越低）；熵越高，代表数据越混杂

$\sum_{i=1}^{k} p_i \log_2 p_i$

D 是某个数据集（或某个节点上的样本）
k 是类别数量（如“稳定”“不稳定”就是2类）
$p_i$ 是第i类在该数据集中的比例

比如某节点：
watermarked-decision_trees_1_3

样本数samples=5，类别value=[1,4]

$p1=15，p2=45p_1=\frac{1}{5}，p_2=\frac{4}{5}$
$(\frac{1}{5}⋅log_2\frac{1}{5}+\frac{4}{5}⋅log_2\frac{4}{5}) = 0.7215$

熵越小，那就代表了该节点不确定性越低，如果该节点的上为0，那就不会继续分裂下去产生子节点；而不确定性越高的节点，就会继续分裂产生叶子节点

信息增益

是决策树中用于选择划分特征的核心指标。它本质上衡量的是：“使用某个特征进行划分后，数据的不确定性减少了多少”

信息增益=原始熵−加权熵

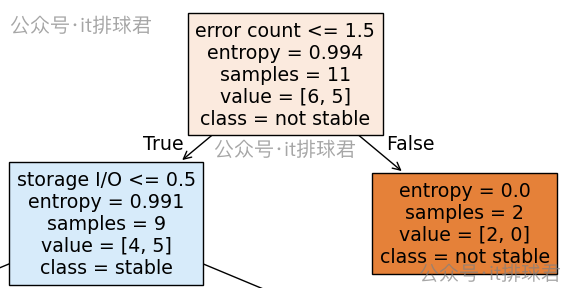

比如以下节点，想要计算出信息增益

watermarked-decision_trees_1_4

原始熵我们已经有了，那就是0.994，需要计算加权熵

$加权熵=911⋅0.991+211⋅0=0.811加权熵=\frac{9}{11}⋅0.991+\frac{2}{11}⋅0=0.811$

$原始熵 = 0.994 - 0.811 = 0.183$

通过特征error count <= 1.5划分所带来的信息增益为0.183，也就是减少了 18.3% 的“混乱”程度

那该特征就是信息增益最大的特征了？
特征选的0.5、1.5的值是怎么来的？

特征选取的0.5、1.5从何而来

特征从“低”、“中”、“高”等文字描述转换成，0 1 2等数字，比如CPU可能的取值是[0,1,2]，那就可以尝试划分出阈值中位点

(0+1)/2=0.5
(1+2)/2=1.5

所以在选取划分点的时候就会参考中位点进行划分

选取信息增益最大的特征

日志报错数	日志报错数数字化	系统是否稳定
少	0	稳定
少	0	稳定
少	0	稳定
多	2	不稳定
中	1	不稳定
少	0	不稳定
中	1	稳定
多	2	不稳定
少	0	不稳定
中	1	不稳定
少	0	稳定

先选择error count以1.5为划分点

error count<=1.5有9条，稳定与不稳定的比例为[5, 4]
error count>1.5有2条，并且都是不稳定的

计算一下信息增益：

首先计算原始熵：11个样本中，5个稳定，6个不稳定， $Entropy=−(611⋅log2611+511⋅log2511)≈0.994Entropy=-(\frac{6}{11}⋅log_2\frac{6}{11}+\frac{5}{11}⋅log_2\frac{5}{11}) \approx 0.994$
- 再计算error count>=1.5的熵： $Entropy1=−(49⋅log249+59⋅log259)≈0.991Entropy_1=-(\frac{4}{9}⋅log_2\frac{4}{9}+\frac{5}{9}⋅log_2\frac{5}{9}) \approx 0.991$
- 再计算error count>1.5的熵，由于全是不稳定，所以熵是0
计算加权熵： $Entropyweighted=911⋅0.991+211⋅0≈0.811Entropy_{weighted}=\frac{9}{11}⋅0.991+\frac{2}{11}⋅0 \approx 0.811$
信息增益：0.994-0.811=0.183

选择error count以0.5为划分点

error count<=0.5有6条，稳定与不稳定的比例为[4, 2]
error count>0.5有5条，稳定与不稳定的比例为[1, 4]
首先计算原始熵：上面已经计算过了，0.994
- 再计算error count<=0.5的熵： $Entropy1=−(46⋅log246+26⋅log226)≈0.918Entropy_1=-(\frac{4}{6}⋅log_2\frac{4}{6}+\frac{2}{6}⋅log_2\frac{2}{6}) \approx 0.918$
- 再计算error count>0.5的熵： $Entropy2=−(15⋅log215+45⋅log245)≈0.722Entropy_2=-(\frac{1}{5}⋅log_2\frac{1}{5}+\frac{4}{5}⋅log_2\frac{4}{5}) \approx 0.722$
计算加权熵： $Entropyweighted=611⋅0.918+511⋅0.722≈0.829Entropy_{weighted}=\frac{6}{11}⋅0.918+\frac{5}{11}⋅0.722 \approx 0.829$
信息增益：0.994-0.829=0.165

综上所述，error count为特征，以1.5为划分点，是合适的选择。并且将每个特征的每个划分点遍历一遍，得出error count<=1.5是熵下降最快的划分点

watermarked-decision_trees_1_5

小结

算法步骤：

计算当前数据集的熵
对每个特征求出信息增益
选择信息增益最大的特征进行节点分类
重复以上步骤，直至熵为0，或者特征用完，或者数到达规定层数

有位彦祖说到，这不就是ID3算法嘛，基于信息熵作为划分标准。其实说对了一部分，文中使用的代码

clf = DecisionTreeClassifier(criterion='entropy', random_state=0)

criterion='entropy'使用的是的算法是整合了CART算法+ID3的信息熵分类等多种算法思想融合而来

基尼指数

之前讨论了通过熵的方式来划分节点，本节讨论基尼指数来划分节点

$\sum_{i=1}^{n} p_i^2$

n：数据集中类别的数量
$p_i$ ：数据集中第 $i$ 类的概率

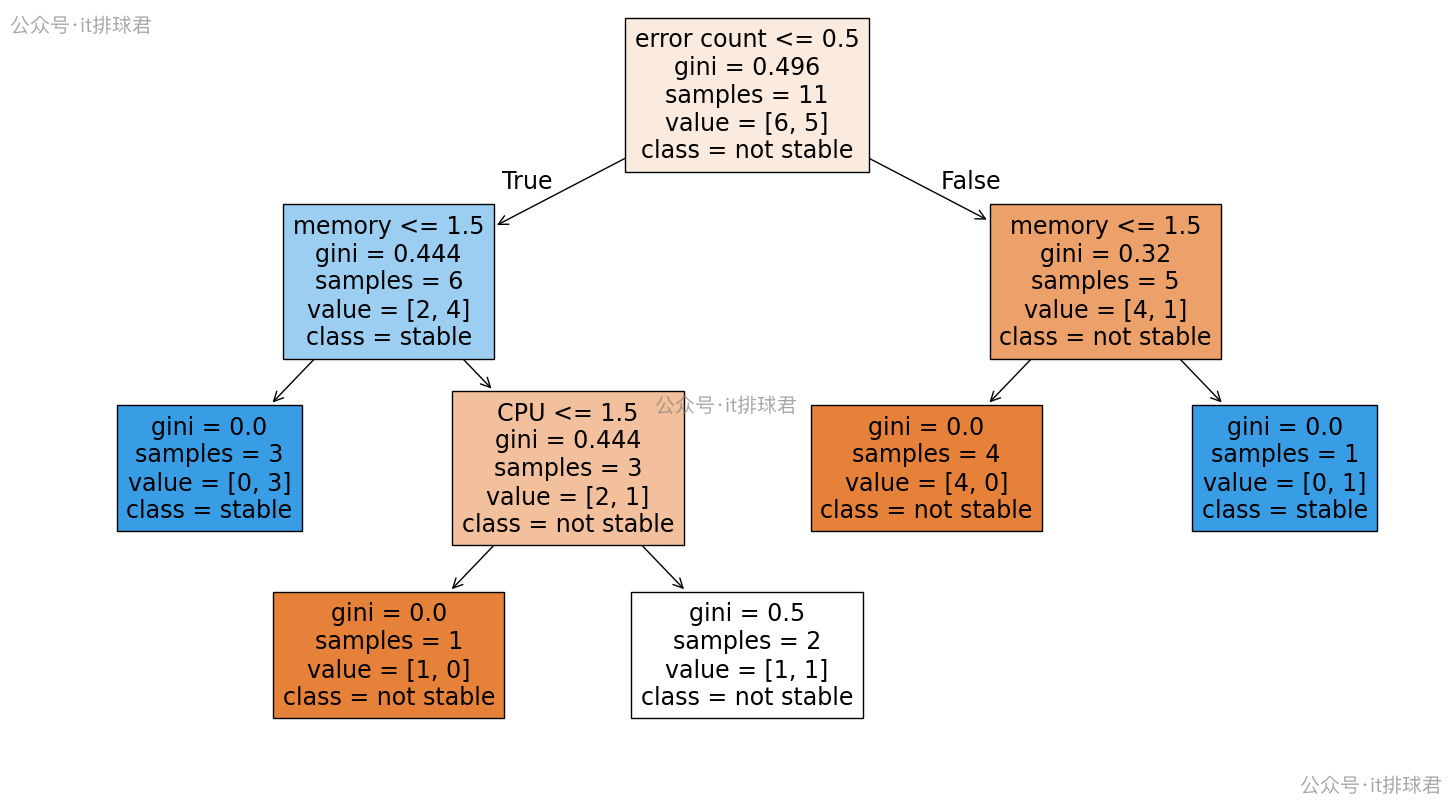

clf = DecisionTreeClassifier(criterion='gini', random_state=0)

watermarked-decision_trees_1_7

使用基尼指数，选择了error count<=0.5作为划分特征，与熵不一样

基尼增益

选择error count<=0.5

error count<=0.5有6条，稳定与不稳定的比例为[4, 2]
error count>0.5有5条，稳定与不稳定的比例为[1, 4]

计算一下基尼增益：

原始基尼指数： $\sum_{i=1}^{n} p_i^2 = 1-((\frac{5}{11})^2-(\frac{6}{11})^2 \approx 0.496)$
- 计算error count<=0.5的基尼指数， $Gini1=1−((46)2+(26)2)≈0.4445Gini_1=1-((\frac{4}{6})^2+(\frac{2}{6})^2) \approx 0.4445$
- 计算error count>0.5的基尼指数， $Gini2=1−((15)2+(45)2)=0.32Gini_2=1-((\frac{1}{5})^2+(\frac{4}{5})^2) = 0.32$
计算加权平均基尼指数： $Giniweighted=611⋅0.4445+511⋅0.32≈0.3870Gini_{weighted}=\frac{6}{11}⋅0.4445 + \frac{5}{11}⋅0.32 \approx 0.3870$
基尼增益：0.4959 - 0.3870=0.1089

选择error count<=1.5

error count<=1.5有9条，稳定与不稳定的比例为[5, 4]
error count>1.5有2条，并且都是不稳定的

计算一下基尼增益：

原始基尼指数：上面已经计算过，0.0496
- 计算error count<=1.5的基尼指数， $Gini1=1−((59)2+(49)2)≈0.4939Gini_1=1-((\frac{5}{9})^2+(\frac{4}{9})^2) \approx 0.4939$
- 计算error count>1.5的基尼指数，由于全是不稳定， $Gini2=1−((02)2+(22)2)=0Gini_2=1-((\frac{0}{2})^2+(\frac{2}{2})^2) = 0$
计算加权平均基尼指数： $Giniweighted=911⋅0.4939≈0.4041Gini_{weighted}=\frac{9}{11}⋅0.4939 \approx 0.4041$
基尼增益：0.4959 - 0.4041=0.0918

小结

综上所述，error count为特征，以0.5为划分点，是合适的选择

使用基尼指数，选择特征划分点的时候，与熵的行为完全不一样，下面列一下基尼指数与熵的对比

	基尼指数	熵
参数	criterion=‘gini’	criterion=‘entropy’
划分标准	基尼指数（Gini Index）	信息增益（Information Gain）
计算效率	更高（无对数运算）	较低（需计算对数）
分裂倾向	偏向生成平衡的树	可能生成更深的树
类别	对类别分布变化更敏感（如某一类别占比从40%→50%时，基尼指数变化更明显）	对极端概率更敏感（如某一类别占比接近0%或100%时，熵变化剧烈）
sklearn	默认使用	需指定criterion=‘entropy’

剪枝

所谓剪枝，是提高决策树泛化能力的一种策略，剪枝的核心思想是减少数的复杂度，决策树通过找到最大的信息增益，不断迭代的划分节点分类，不断的迭代划分，就会造成树的复杂度不断提高

预剪枝

预剪枝：在构建决策树的过程中就进行限制，提前停止树的生长

设置最大深度，max_depth
设置叶子节点最小样本数，min_samples_leaf
设置内部节点最小样本数，min_samples_split
设置信息增益阈值（如增益低于某一阈值就不分裂）

from sklearn.datasets import load_iris
from sklearn.tree import DecisionTreeClassifier
from sklearn.model_selection import cross_val_predict, StratifiedKFold
from sklearn.metrics import classification_reportX, y = load_iris(return_X_y=True)cv = StratifiedKFold(n_splits=5, shuffle=True)model = DecisionTreeClassifier(max_depth=3, min_samples_leaf=3, random_state=0)
y_pred = cross_val_predict(model, X, y, cv=cv)print("预剪枝 分类报告：\n")
print(classification_report(y, y_pred, zero_division=0))

后剪枝

后剪枝：先让树尽可能长大（完全生长），然后再自底向上地修剪枝叶。sklearn中默认采用：成本复杂度剪枝（Cost Complexity Pruning，也叫 α-剪枝）：用代价函数考虑准确率与模型复杂度的权衡

from sklearn.model_selection import cross_val_score
import numpy as npmodel = DecisionTreeClassifier(random_state=0)
path = model.cost_complexity_pruning_path(X, y)
ccp_alphas = path.ccp_alphas[:-1]mean_scores = []for alpha in ccp_alphas:clf = DecisionTreeClassifier(random_state=0, ccp_alpha=alpha)scores = cross_val_score(clf, X, y, cv=5, scoring='accuracy')mean_scores.append(scores.mean())best_alpha = ccp_alphas[np.argmax(mean_scores)]
print("最佳 ccp_alpha:", best_alpha)best_model = DecisionTreeClassifier(random_state=0, ccp_alpha=best_alpha)
best_model.fit(X, y)
y_pred = best_model.predict(X)
print("后剪枝 分类报告:")
print(classification_report(y, y_pred))

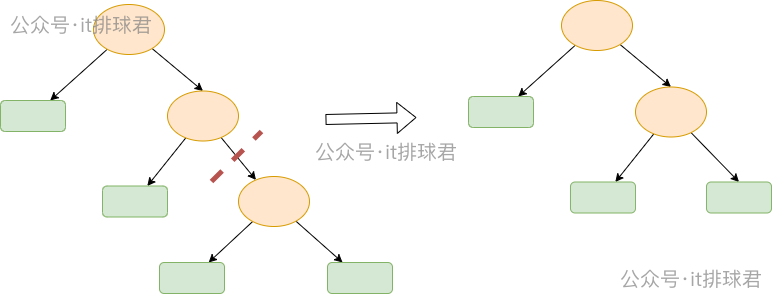

首先训练处一颗完整树
从底部开始，找到最小的子树节点t，将其子树 $T_t$ 剪成一个叶子节点

watermarked-decision_trees_1_6

计算剪枝后误差的变化，得到 $αt\alpha_t$
- 其中损失函数可以使用多种方式计算，由于sklearn默认使用的是基尼指数，那就用基尼指数来计算误差 $α=R(t)−R(Tt)∣Tt∣−1\alpha = \frac{R(t)-R(T_t)}{|T_t|-1}$
  - $R (t)$ ：父节点的基尼指数
  - $R(T_t)$ ：剪枝前加权基尼指数
  - $T_t|$ ：叶节点数
上一步拿到的 $α\alpha$ ，与ccp_alpha超参数（提前设置）进行对比，如果ccp_alpha> $α\alpha$ ，则减掉该子树
重复以上过程

举一个例子，来看下该节点（CPU<=1.5）是否应该被剪枝

watermarked-decision_trees_1_8

父节点的基尼指数： $R (t) = 0.444$
加权平均基尼指数：
- 父节点的加权基尼指数： $36⋅0.444=0.222\frac{3}{6}⋅0.444=0.222$
- 左子树的加权基尼指数： $16⋅0\frac{1}{6}⋅0$
- 右子树的加权基尼指数： $26⋅0.5≈0.166\frac{2}{6}⋅0.5 \approx 0.166$
- 子树的加权基尼指数： $0.222 + 0 + 0.166 = 0.388$
$α=0.444−0.1663−1=0.028\alpha = \frac{0.444-0.166}{3-1}=0.028$
