MySQL底层架构设计原理详细介绍

MySQL是全球最流行的开源关系型数据库管理系统之一，他通过分层架构、插件式存储引擎、事务日志和锁机制，在保证ACID特性的同时，实现了高并发、高性能的数据处理能力。今天我们一起来了解一下MySQL的底层设计。

一、MySQL体系结构概览

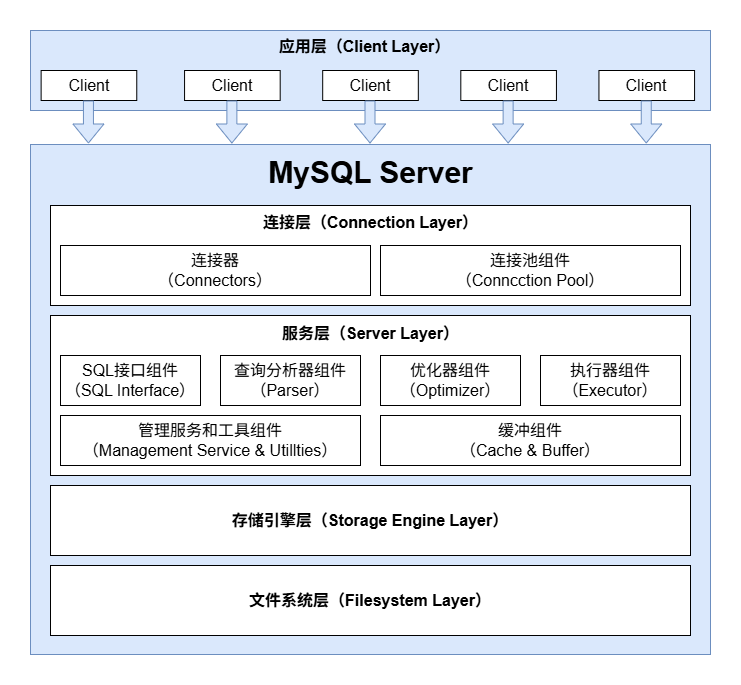

MySQL采用典型的分层架构，各层职责分明，协同工作。整体可分为连接层、服务层、存储引擎层和文件系统层。

---

二、连接层（Connection Layer）

连接层是MySQL架构的第一层，主要负责客户端连接管理、身份认证、会话管理以及连接池的维护。这一层的核心组件包括连接器（Connectors）和连接池（Connection Pool）。

1. 连接器（Connectors）

连接器是MySQL与客户端之间的桥梁，负责处理客户端的连接请求、身份验证、会话管理以及SQL执行。他的核心功能包括：

• 建立连接：通过TCP协议与客户端建立连接。
• SSL加密（可选）：如果客户端要求SSL加密，连接器会进行SSL握手，协商加密算法和密钥。
• 身份认证：验证客户端的用户名、密码及权限（与mysql.user表记录比对）。
• 会话管理：维护连接的会话状态（如权限、事务、临时表等）。
• SQL执行：将客户端发送的SQL语句传递给服务层处理，并返回处理结果给客户端。
• 多语言支持：支持Java、Python、Php、C#、Node.js等开发语言。

---

2. 连接池（Conncction Pool）

连接池是连接器的扩展，用于复用数据库连接，避免频繁创建和销毁连接的开销。他的核心目标是：

• 减少连接开销：复用已有的连接，避免每次请求都新建连接。
• 提升性能：在高并发场景下，快速分配连接，降低响应时间。
• 资源管理：控制连接数量，防止数据库资源被耗尽。

连接池的核心配置参数：

参数	说明
initialSize	初始连接数，连接池启动时创建的连接数量。
maxActive	最大连接数，连接池允许的最大连接数。
minIdle	最小空闲连接数，保持的最小空闲连接数。
maxIdle	最大空闲连接数，超过此值的空闲连接会被回收。
maxWait	获取连接的最大等待时间（毫秒），超时后抛出异常。
testWhileIdle	是否在空闲时检测连接有效性（如发送SELECT 1）。
validationQuery	用于检测连接有效性的SQL语句（如SELECT 1）。

---

三、服务层（Server Layer）

MySQL服务层是数据库架构的核心处理层，负责处理SQL的解析、优化和执行。它由多个关键组件组成，包括SQL接口组件、查询分析器组件、优化器组件、执行器组件、缓冲组件和管理和服务工具组件。

1. SQL接口组件（SQL Interface）

SQL接口是客户端与MySQL交互的桥梁，负责接收客户端发送的SQL命令，并返回查询结果。它支持多种SQL操作类型，包括DML、DDL、DCL、存储过程、视图、触发器等高级功能。他的核心功能如下：

• 语法解析：验证SQL语句的语法正确性（如SELECT、INSERT等关键字），并转换为内部解析树。
• 权限管理：检查用户对表、列的操作权限（如SELECT、UPDATE），防止非法访问。
• 慢查询处理：通过慢查询日志（如MySQL的slow_query_log）记录执行时间超过阈值的查询，配合EXPLAIN分析执行计划，优化索引使用。
• 字符集控制：统一客户端、连接与数据库字符集（如UTF8MB4），避免乱码问题。
• 统一接口：提供统一的接口，屏蔽底层存储引擎的差异。

---

2. 查询分析器组件（Parser）

查询分析器负责对SQL语句进行词法分析、语法分析和语义分析，确保SQL语句合法且可执行。他的核心功能如下：

• 词法分析（Lexical Analysis）：

  • 将SQL字符串拆分为词法单元（Tokens），如关键字（SELECT）、标识符（表名、列名）、运算符（=、>）等。
  • 示例：SELECT * FROM users WHERE id = 1 → 拆分为 [SELECT, *, FROM, users, WHERE, id, =, 1]。

• 语法分析（Syntactic Analysis）：

  • 根据MySQL的语法规则，将词法单元组织成抽象语法树（AST）。
  • 验证SQL语法是否符合规范（如SELECT必须跟在FROM之后）。

• 语义分析（Semantic Analysis）：

  • 检查SQL语句中的表、列、函数等是否真实存在。
  • 验证用户是否有操作权限（如SELECT权限）。
  • 消除冗余条件（如WHERE 1=1 AND id=1 → WHERE id=1）。

• 错误处理：

  • 如果语法或语义检查失败，返回错误信息（如Unknown column 'name' in 'table'）。
  • 支持SQL注入防御（通过严格检查输入内容）。

---

3. 优化器组件（Optimizer）

优化器是MySQL性能的核心组件，负责生成最优的执行计划，以最小的成本（时间、资源）完成查询。

核心优化策略：

• 基于成本的优化（Cost-Based Optimization, CBO）：

  • 通过统计信息（如表行数、索引分布）估算不同执行路径的成本。
  • 成本因素包括：I/O操作（读取数据页）、CPU消耗（排序、过滤）、内存使用。

• 访问路径选择：

  • 选择是否使用索引（全表扫描 vs 索引扫描）。
  • 示例：WHERE id = 1 → 使用主键索引；WHERE name LIKE 'A%' → 使用索引（如果存在）。

• 多表连接优化：

  • 决定连接顺序（小表驱动大表原则）。
  • 选择连接算法（嵌套循环连接、哈希连接、合并连接）。
  • 示例：SELECT * FROM users JOIN orders ON users.id = orders.user_id → 优化连接顺序。

• 子查询优化：

  • 子查询转换为连接（如IN转为JOIN）。
  • 物化子查询（将子查询结果缓存）。

核心优化技术：

技术类型	说明
索引条件下推（ICP）	存储引擎在读取索引时直接过滤数据，减少回表操作
多范围读取（MRR）	先扫描索引收集主键，再按主键顺序访问数据，减少随机I/O
批量键访问（BKA）	结合MRR和连接缓冲区，优化嵌套循环连接
哈希连接（MySQL 8.0+）	对小表建立哈希表，加速等值连接

---

4. 执行器组件（Executor）

执行器负责根据优化器生成的执行计划，调用存储引擎接口完成数据的读取、写入、过滤、排序等操作。他的核心机制如下：

• 数据访问：调用存储引擎读取数据页，进行过滤、排序、分组、聚合等操作。
• 锁管理：处理事务隔离级别（如读已提交、可重复读），协调行锁、表锁以避免并发冲突。
• 结果集生成：将处理后的数据按客户端需求格式化（如JSON、数组），并通过连接器返回。
• 事务支持：执行器与事务管理器协作，确保ACID特性（原子性、一致性、隔离性、持久性），支持回滚（Rollback）和提交（Commit）操作。

---

5. 缓冲组件（Cache & Buffer）

缓冲组件是MySQL提高性能的关键机制，通过缓存数据和索引，减少对磁盘的I/O操作。

核心组件：

• 数据页（Data Pages）：缓存表的行数据。
• 索引页（Index Pages）：缓存索引结构（如B+树）。
• Undo页：存储旧版本数据，支持事务回滚和MVCC（多版本并发控制）。
• 插入缓存（Insert Buffer）：优化非聚集索引的插入操作。
• 自适应哈希索引（Adaptive Hash Index）：根据查询模式自动创建哈希索引。

核心机制：

• 缓冲池管理：缓存数据页、索引页（如InnoDB的缓冲池），采用LRU（最近最少使用）或LFU（最不经常使用）算法置换页面。
• 页面置换：当缓存满时，根据访问频率或时间淘汰旧页面，换入新页面。
• 一致性保证：通过日志（如Redo Log）确保缓存修改在崩溃后能恢复，同时支持写缓冲（Write Buffer）批量写入磁盘。

配置参数：

• innodb_buffer_pool_size：设置缓冲池大小（建议占物理内存的70%-80%）。
• innodb_buffer_pool_instances：划分多个缓冲池实例，减少锁竞争。

---

6. 管理和服务工具组件（Management Service & Utillties）

管理和服务工具组件提供数据库的日常维护、监控和高可用性支持。他的核心功能如下：

• 备份与恢复：

  • 物理备份（如mysqldump、Percona XtraBackup）。
  • 逻辑备份（导出SQL脚本）。
  • 崩溃恢复（通过Redo Log和Undo Log）。

• 日志系统：

  • 错误日志（Error Log）：记录MySQL启动、运行中的错误信息。
  • 通用查询日志（General Query Log）：记录所有SQL请求。
  • 二进制日志（Binary Log）：记录数据变更操作，用于主从复制和数据恢复。
  • 慢查询日志（Slow Query Log）：记录执行时间超时的查询（默认10秒）。

• 主从复制（Replication）：

  • 基于二进制日志实现数据同步。
  • 支持一主多从、级联复制、半同步复制。

• 集群管理：

  • MySQL Cluster（NDB）：分布式数据库集群。
  • MySQL Group Replication：基于组复制的高可用方案。

• 监控与调优：

  • SHOW PROCESSLIST：查看当前连接和查询。
  • SHOW STATUS：查看服务器运行状态（如连接数、缓存命中率）。
  • SHOW VARIABLES：查看配置参数。

---

四、存储引擎层（Storage Engine Layer）

MySQL的存储引擎层是数据库架构的最底层，负责数据的物理存储、索引组织、事务管理和数据访问。它是MySQL区别于其他数据库的核心特性之一，支持插件式架构，允许用户根据业务需求选择不同的存储引擎。

1. 存储引擎层的核心功能

• 数据存储：将数据以特定格式存储在磁盘上（如.ibd文件）。
• 索引管理：组织B+树、哈希索引等结构，加速数据检索。
• 事务支持：实现ACID特性（原子性、一致性、隔离性、持久性）。
• 并发控制：通过锁机制（行锁、表锁）保证多用户并发访问的安全性。
• 数据恢复：利用重做日志（Redo Log）和回滚日志（Undo Log）实现崩溃恢复。

---

2. 主要存储引擎类型

（1）InnoDB（默认引擎）

特点：

• 支持事务（ACID）、行级锁、外键约束。
• 使用聚簇索引（Clustered Index）组织数据，主键即数据存储顺序。
• 支持MVCC（多版本并发控制），提高并发性能。
• 通过缓冲池（Buffer Pool）缓存数据和索引，减少磁盘I/O。

适用场景：

• 高并发、事务密集型应用（如电商、银行系统）。
• 需要外键和数据一致性的场景。

核心机制：

• Redo Log：记录数据修改操作，用于崩溃恢复（持久性）。
• Undo Log：存储旧版本数据，支持事务回滚和MVCC（一致性）。
• Change Buffer：延迟非唯一索引的更新，减少随机I/O。
• 自适应哈希索引：自动为热点查询创建哈希索引。

配置参数：

-- 设置缓冲池大小（建议占内存70%-80%）
SET GLOBAL innodb_buffer_pool_size = 2147483648; -- 2GB-- 启用独立表空间
SET GLOBAL innodb_file_per_table = ON;

---

（2）MyISAM（旧版默认引擎）

特点：

• 不支持事务和行级锁，仅支持表级锁。
• 数据和索引分离存储（.MYD数据文件，.MYI索引文件）。
• 查询性能高，但并发写入性能差（写操作会锁定整表）。

适用场景：

• 只读或读多写少的场景（如日志分析、数据仓库）。
• 不需要事务和外键的简单应用。

局限性：

• 崩溃后无法保证数据完整性（无事务日志）。
• 全表扫描性能优于InnoDB，但范围查询和连接操作较慢。

---

（3）Memory（内存引擎）

特点：

• 数据存储在内存中，访问速度极快。
• 使用哈希索引，适合等值查询（=、IN）。
• 服务器重启后数据丢失（非持久化）。

适用场景：

• 临时数据存储（如会话缓存、中间结果表）。
• 高速缓存表（如频繁查询的配置信息）。

示例：

CREATE TABLE temp_cache (id INT PRIMARY KEY,data VARCHAR(100)
) ENGINE=MEMORY;

---

（4）Archive

特点：

• 仅支持INSERT和SELECT，不支持更新和删除。
• 使用zlib压缩算法，存储空间极小。
• 适合归档历史数据。

适用场景：

• 日志、审计记录等只追加的场景。

---

（5）NDB（MySQL Cluster）

特点：

• 分布式存储引擎，支持高可用和横向扩展。
• 数据自动分片（Sharding），跨多节点存储。
• 低延迟，适合电信、金融等关键业务。

局限性：

• 配置复杂，维护成本高。
• 单行数据大小受限（约14KB）。

3. 主要存储引擎特性对比

引擎类型	事务支持	锁机制	索引结构	适用场景	典型特性
InnoDB（默认）	完整ACID	行级锁+MVCC+间隙锁	聚集索引（主键存储数据）	高并发OLTP、需要数据一致性的系统（如电商/金融）	支持外键、崩溃恢复、自适应哈希索引、双写缓冲防页损坏；默认隔离级别为REPEATABLE READ，通过next-key锁避免幻读。
MyISAM	无事务	表级锁	非聚集索引（索引与数据分离）	读密集型场景（如日志/报表）、全文索引需求	插入/查询速度快，占用空间小；支持表级压缩；无崩溃恢复机制，数据易损坏。
Memory	无事务	表级锁	哈希索引+B+树索引	临时表、缓存、会话管理	数据存内存，读写极快；服务器重启数据丢失；表大小受内存限制。
Archive	无事务	行级锁	压缩存储	日志归档、历史数据存储	高压缩比（如1:10），适合只增不写的场景；不支持索引，查询需全表扫描。
NDB（集群）	分布式ACID	行级锁	分片存储	高可用/分布式系统	支持自动分片、多副本同步；配置复杂，适用于大型集群。

---

五、文件系统层（Filesystem Layer）

MySQL文件系统层是数据库架构的最底层，负责数据和日志的物理存储，以及与存储引擎的交互。它通过文件系统（如NTFS、ext4、SAN、NAS）管理数据文件、日志文件、配置文件等，是MySQL实现数据持久化、事务恢复和主从复制的核心组件。

1. 文件系统层的核心功能

• 数据持久化

  • 将存储引擎中的数据（如表数据、索引）写入磁盘文件，确保数据在服务器重启后不丢失。
  • 支持多种存储引擎的文件格式（如InnoDB的.ibd文件、MyISAM的.MYD文件）。

• 日志管理

  • 错误日志（Error Log）：记录启动、运行、停止时的错误信息。
  • 通用查询日志（General Query Log）：记录所有SQL操作（包括SELECT）。
  • 二进制日志（Binary Log）：记录数据变更操作（如INSERT、UPDATE），用于主从复制和恢复。
  • 慢查询日志（Slow Query Log）：记录执行时间超过阈值的查询（默认10秒）。
  • Redo Log（重做日志）：InnoDB专用，记录事务提交后的数据页修改，用于崩溃恢复。
  • Undo Log（回滚日志）：记录事务开始前的数据备份，支持事务回滚和MVCC。

• 缓存机制

  • 缓冲池（Buffer Pool）：InnoDB通过缓冲池缓存频繁访问的数据页，减少磁盘I/O。
  • Key Cache：MyISAM使用键缓存加速索引查找。
  • 临时文件：复杂查询时生成的排序、分组中间结果。

• 文件组织

  • 数据文件和日志文件按规则存储在文件系统中，支持共享表空间和独立表空间。
  • 示例路径：
    • Linux：/var/lib/mysql/
    • Windows：C:\ProgramData\MySQL\MySQL Server 8.0\Data\

• 扩展性支持

  • 支持大容量存储（如单个文件超过2TB）。
  • 支持分布式文件系统（如NFS、SAN）以分散存储压力。

---

2. 主要文件类型

（1）数据文件

文件类型	说明
.frm	MySQL 8.0前存储表结构定义（元数据），每张表一个文件。8.0后由元数据字典替代，但部分旧表仍保留。
.MYD	MyISAM引擎专用，存储表数据（Data）。
.MYI	MyISAM引擎专用，存储表索引（Index）。
.ibd	InnoDB引擎专用，独立表空间文件（数据+索引）。每个表一个文件，包含数据和索引，通过innodb_file_per_table开启（默认启用）。
.ibdata	InnoDB共享表空间文件（默认为ibdata1），存储数据字典、Undo日志、双写缓冲等，通过innodb_data_file_path配置。
db.opt	记录数据库的字符集和校验规则。
ibtmp1	用于存储所有会话共享的临时表数据，路径由innodb_temp_data_file_path配置。
.ibt	MySQL 8.0 新增，每个会话独占一个临时表空间文件，用于存储会话内的临时数据（如排序、分组产生的中间结果），会话结束后自动删除。#innodb_temp/temp_<thread_id>.ibt

（2）日志文件

• 错误日志（Error Log）：记录MySQL启动/关闭、严重错误及警告信息，默认路径由log_error配置（如/var/log/mysqld.log）。通过SHOW VARIABLES LIKE '%log_error%'查询路径。
• 通用查询日志（General Query Log）：记录客户端连接和所有SQL语句（含SELECT），通过general_log动态开启，用于审计或调试。
• 二进制日志（Binary Log）：记录数据变更操作（如INSERT/UPDATE/DELETE），用于主从复制和点-in-time恢复。格式分为ROW（推荐）、STATEMENT、MIXED，通过log_bin和binlog_format配置。
• 慢查询日志（Slow Query Log）：记录执行时间超过long_query_time（默认10秒）的查询，用于性能分析。
• 重做日志（Redo Log）：InnoDB的事务日志（如ib_logfile0/ib_logfile1），采用环形缓冲区结构，通过innodb_log_file_size和innodb_log_files_in_group配置。用于崩溃恢复，确保事务持久性。
• 回滚日志（Undo Log）：存储在系统表空间或独立Undo表中，用于事务回滚和MVCC（多版本并发控制）。

（3）配置与系统文件

• 配置文件（my.cnf/my.ini）：定义服务器参数（如缓冲池大小、日志路径），路径通常为/etc/my.cnf或C:\ProgramData\MySQL\my.ini。
• PID文件：Unix/Linux下记录MySQL进程ID，用于服务管理。
• Socket文件：本地连接时使用的Unix域套接字，路径由socket配置（如/var/lib/mysql/mysql.sock）。

---

3. 与存储引擎的交互机制

存储引擎层（如InnoDB、MyISAM）通过文件系统层的API完成数据读写，具体流程如下：

• 数据写入：存储引擎将数据页写入缓冲池（Buffer Pool），后台线程异步刷盘到.ibd或系统表空间。
• 日志优先：InnoDB遵循WAL（Write-Ahead Logging）原则，先写Redo日志再更新数据页，确保崩溃后可恢复。
• 双写缓冲（Double Write Buffer）：防止页写入不完整，先写双写缓冲再写数据文件，保障数据一致性。
• 文件系统差异屏蔽：存储引擎通过标准化接口（如InnoDB的os0file.cc模块）适配不同文件系统，例如XFS的高并发I/O特性或ZFS的压缩/快照功能。

---

六、总结

MySQL的底层架构设计体现了分层解耦、模块化、高性能的设计思想：

• 分层架构：连接层、服务层、存储引擎层、文件系统层职责清晰。
• 插件式引擎：InnoDB提供ACID支持，其他引擎满足特定需求。
• WAL机制：Redo Log + Buffer Pool 提升写性能。
• MVCC：实现高并发下的非阻塞读。
• 日志系统：Redo Log、Undo Log、Binlog 共同保障数据安全。
