使用虚拟机Ubuntu搭建mosquito服务器 使esp32、上位机通信
一、安装Ubuntu系统
安装的是服务器版本，占用资源较少。
下载地址
https://pan.baidu.com/s/1ooi2Aj0Q_R3rVWyvgnz1Tw?pwd=5278我们需要使用FinalShell，一个SSH客户端，可以通过SSH连接我们的Linux系统。
不过记得，要在系统初始化勾选使用SSH功能。
二、网络设置

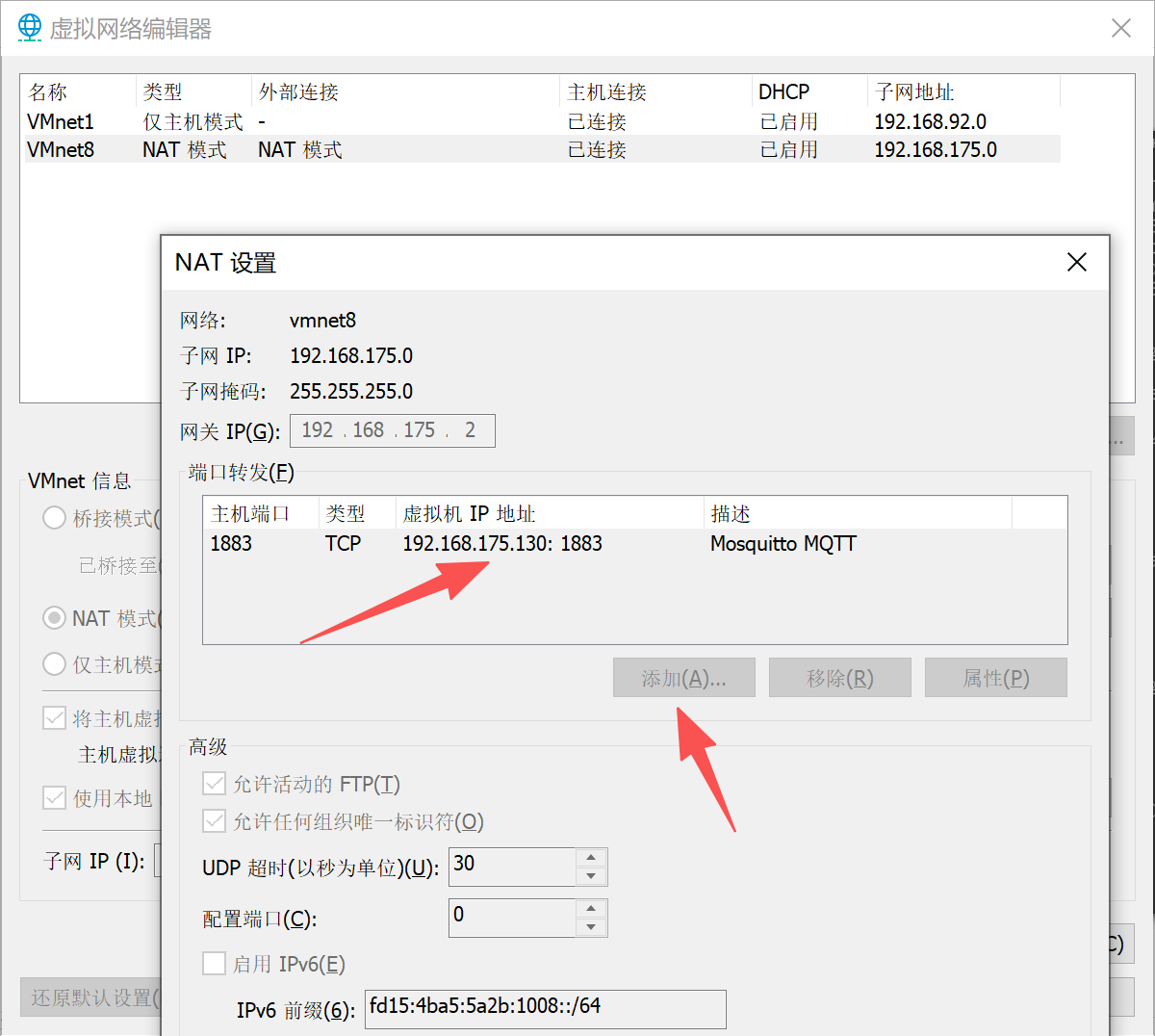

本文使用 NAT + 端口转发，这样设置的好处就是我们无需知道虚拟机的ip地址，只需要知道主机的ip地址就可以，ip地址是固定的，不需要频繁更改。
这里有一个比较大的坑，因为我在学校使用校园网，主机是一个校园网公有地址。因为我们使用NAT+端口转发的模式，所以消息会率先到达这个地址，但是校园网一般会有防火墙，也就是对陌生的连接请求，会拒绝掉。也就是说我们无法在主机上，使用校园网，
我使用的是手机热点，主机连接到手机热点。这时候主机会被分配一个私有ip，这时候又有一个问题了。如果服务器搭建在私有地址上，那么只有跟他位于一个网络下的设备才可以访问到，也就是说我们需要将esp32连接到手机热点上，才可以访问这个服务器。
三、搭建mosquito服务器
之前勾选系统初始化的mosquito下载，是snap下载的，与传统的管理工具apt有些差别，不太好用，所以下面的指令，都是基于apt下载mosquito的。
1、下载mosquito
sudo apt update && sudo apt install mosquitto mosquitto-clientsmosquitto：包含 MQTT 服务器（broker）本体。mosquitto-clients：包含用于测试的客户端工具mosquitto_pub和mosquitto_sub。
2、配置mosquito
sudo vim /etc/mosquitto/conf.d/default.conf在配置文件中，确保有以下内容以实现您的需求（允许外部连接并设置认证）：
listener 1883 0.0.0.0
allow_anonymous true
password_file /etc/mosquitto/passwd其中listener非常重要，因为默认情况下，mosquito只会监听本地环回地址下的1883端口。而我们使用NAT+端口转发，也就是消息首先发送到我们的主机ip，再转发到虚拟机ip，这个消息来自于我们主机的ip地址，所以mosquito不会接受。我们需要设置，mosquito监听所有地址的1883端口，这也是第一句代码的意思。
3、创建用户和密码文件
sudo mosquitto_passwd -c /etc/mosquitto/passwd your_username（将 your_username 替换为您想要的用户名，系统会提示您输入密码）
4、重启服务并验证
sudo systemctl restart mosquitto
sudo systemctl status mosquitto5、验证安装成功
mosquitto -v如果安装成功，这次将会显示 Mosquitto 的版本信息和启动日志，而不是 command not found。
执行这句代码会有光标一直闪烁，代表这mosquito正在占用命令行，可以尝试用MQTT.fx连接它，会出来相应的连接信息。
输入ctrl + c 会强行中断mosquito程序，我们可以让mosquito作为守护进程在后台运行。
mosquitto -d四、连接esp32和上位机
1、esp32
下面是我的下位机代码，功能是连接WiFi、服务器后，向test/esp32这个主题每三秒发送一个“1111”数据。
#include <WiFi.h>
#include <PubSubClient.h>
#include <Ticker.h>
#include <ArduinoJson.h>void connectWifi();
void subscribeTopic();
void pubMQTTmsg();
void receiveCallback(char *topic, byte *payload, unsigned int length);
void connectMQTTserver();
void tickerCount();
String createJson();// 设置wifi接入信息(请根据您的WiFi信息进行修改)
const char *ssid = "zzzz";
const char *password = "12345678";
const char *mqttServer = "192.168.136.55";
// 如以上MQTT服务器无法正常连接，请前往以下页面寻找解决方案
// http://www.taichi-maker.com/public-mqtt-broker/WiFiClient wifiClient;
PubSubClient mqttClient(wifiClient);
Ticker ticker;
int count = 0; // Ticker计数用变量// ****************************************************
// 注意！以下需要用户根据然也物联平台信息进行修改！否则无法工作!
// ****************************************************
const char *mqttUserName = "han"; // 服务端连接用户名(需要修改)
const char *mqttPassword = "123456"; // 服务端连接密码(需要修改)
const char *clientId = "ESP32"; // 客户端id (需要修改)
const char *subTopic = "test/mqtt_fx"; // 订阅主题(需要修改)
const char *pubTopic = "test/esp32"; // 订阅主题(需要修改)
const char *willTopic = "/broadcast/h9sj0dFIZzO/test1"; // 遗嘱主题名称(需要修改)
// ****************************************************// 遗嘱相关信息
const char *willMsg = "esp8266 offline"; // 遗嘱主题信息
const int willQos = 0; // 遗嘱QoS
const int willRetain = false; // 遗嘱保留const int subQoS = 1; // 客户端订阅主题时使用的QoS级别（截止2020-10-07，仅支持QoS = 1，不支持QoS = 2）
const bool cleanSession = false; // 清除会话（如QoS>0必须要设为false）bool ledStatus = HIGH;void setup()
{Serial.begin(115200); // 启动串口通讯ticker.attach(1, tickerCount); // Ticker定时对象// 设置ESP8266工作模式为无线终端模式WiFi.mode(WIFI_STA);// 连接WiFiconnectWifi();Serial.println(ESP.getChipModel());// 设置MQTT服务器和端口号mqttClient.setServer(mqttServer, 1883);mqttClient.setCallback(receiveCallback);// 连接MQTT服务器connectMQTTserver();
}void loop()
{// 如果开发板未能成功连接服务器，则尝试连接服务器if (!mqttClient.connected()){connectMQTTserver();Serial.println("正在重连");}if (count >= 3){pubMQTTmsg(); // 每隔3秒钟发布一次信息count = 0;}// 定期发送心跳 检查服务器回复的心跳//如果有订阅主题的消息到达 触发回调函数mqttClient.loop();delay(10);
}
// 计时器
void tickerCount()
{count++;
}
// 连接MQTT服务器并订阅信息
void connectMQTTserver()
{if (mqttClient.connect(clientId, mqttUserName,mqttPassword)){Serial.print("MQTT Server Connected. ClientId: ");Serial.println(clientId);Serial.print("MQTT Server: ");Serial.println(mqttServer);subscribeTopic(); // 订阅指定主题}else{Serial.print("MQTT Server Connect Failed. Client State:");Serial.println(mqttClient.state());delay(5000);}
}// 收到信息后的回调函数
void receiveCallback(char *topic, byte *payload, unsigned int length)
{Serial.print("Message Received [");Serial.print(topic);Serial.print("] ");for (int i = 0; i < length; i++){Serial.print((char)payload[i]);}Serial.println("");Serial.print("Message Length(Bytes) ");Serial.println(length);if ((char)payload[0] == '1'){ // 如果收到的信息以“1”为开始ledStatus = LOW;}else{ledStatus = HIGH;}pubMQTTmsg();
}// 订阅指定主题
void subscribeTopic()
{// 通过串口监视器输出是否成功订阅主题以及订阅的主题名称// 请注意subscribe函数第二个参数数字为QoS级别。这里为QoS = 1if (mqttClient.subscribe(subTopic, subQoS)){Serial.print("Subscribed Topic: ");Serial.println(subTopic);}else{Serial.print("Subscribe Fail...");}
}// 发布信息
void pubMQTTmsg()
{char *pubMessage1 = "{\"id\":\"123\",\"version\":\"1.0\",\"params\":{\"number\":{\"value\":2}}}";String jsonStr = createJson(); // 保持String对象存活const char *pubMessage2 = jsonStr.c_str();const char * pubMessage = "1111";// 实现ESP8266向主题发布信息if (mqttClient.publish(pubTopic, pubMessage)){Serial.println("Publish Topic:");Serial.println(pubTopic);Serial.println(pubMessage);}else{Serial.println("Message Publish Failed.");}
}// 根据时间动态创建Json
// 1~100
String createJson()
{DynamicJsonDocument doc(1024);doc["id"] = "123";doc["version"] = "1.0";JsonObject params = doc.createNestedObject("params");JsonObject number = params.createNestedObject("number");static int num = 0;if (count >= 3){num++;num %= 100;}number["value"] = num;String result;serializeJson(doc, result);return result;
}// ESP8266连接wifi
void connectWifi()
{WiFi.begin(ssid, password);// 等待WiFi连接,成功连接后输出成功信息while (WiFi.status() != WL_CONNECTED){delay(1000);Serial.print(".");}Serial.println("");Serial.println("WiFi Connected!");Serial.println("");

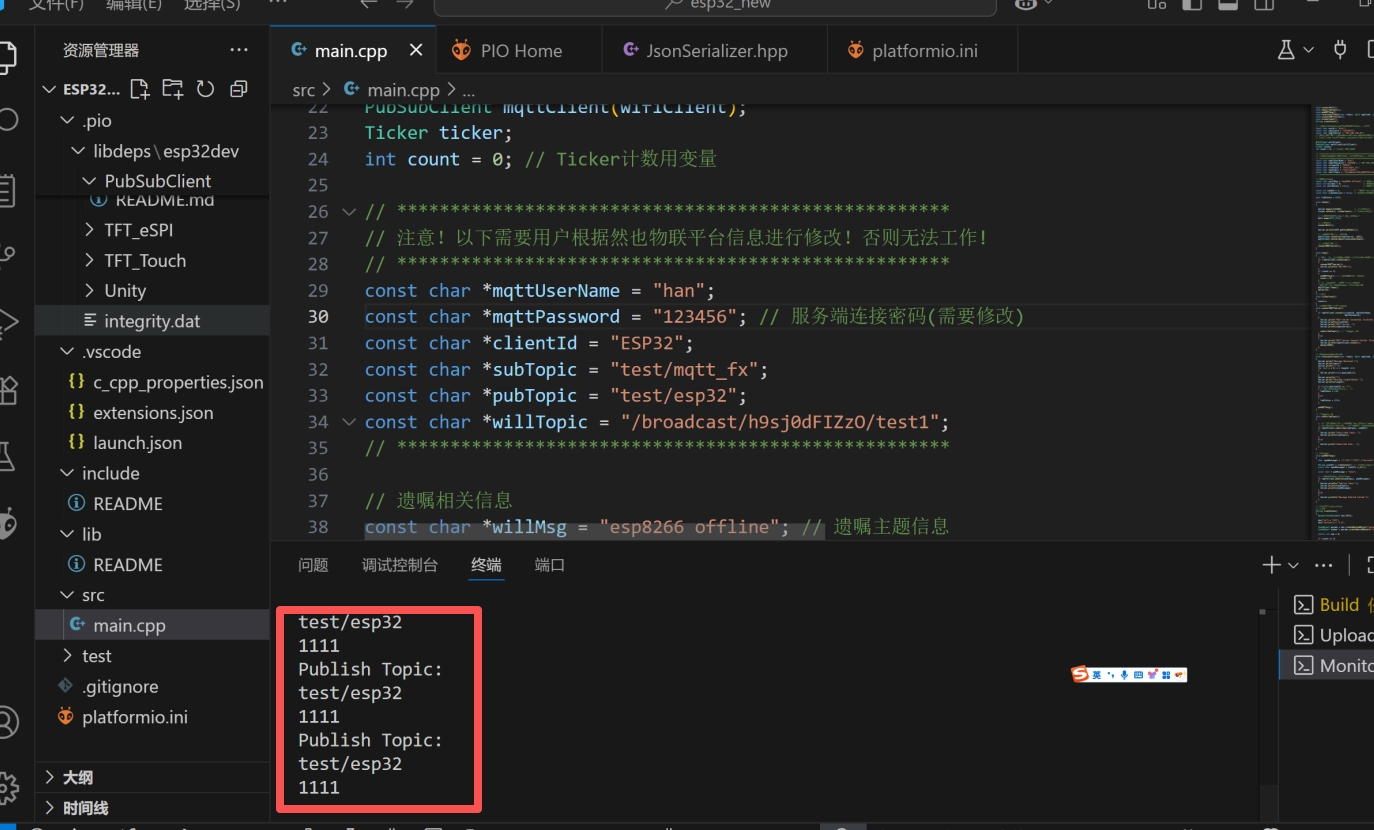

}这是程序运行起来的样子，可以发现，连接成功，发送也成功了。
2、上位机
这时候没有编写上位机程序，用MQTT.fx，来充当一个上位机。
MQTT.fx出现了些问题，就先不展示连接参数了。
因为我们设置的可以匿名连接，所以只要服务器ip地址和端口没有输错就可以。

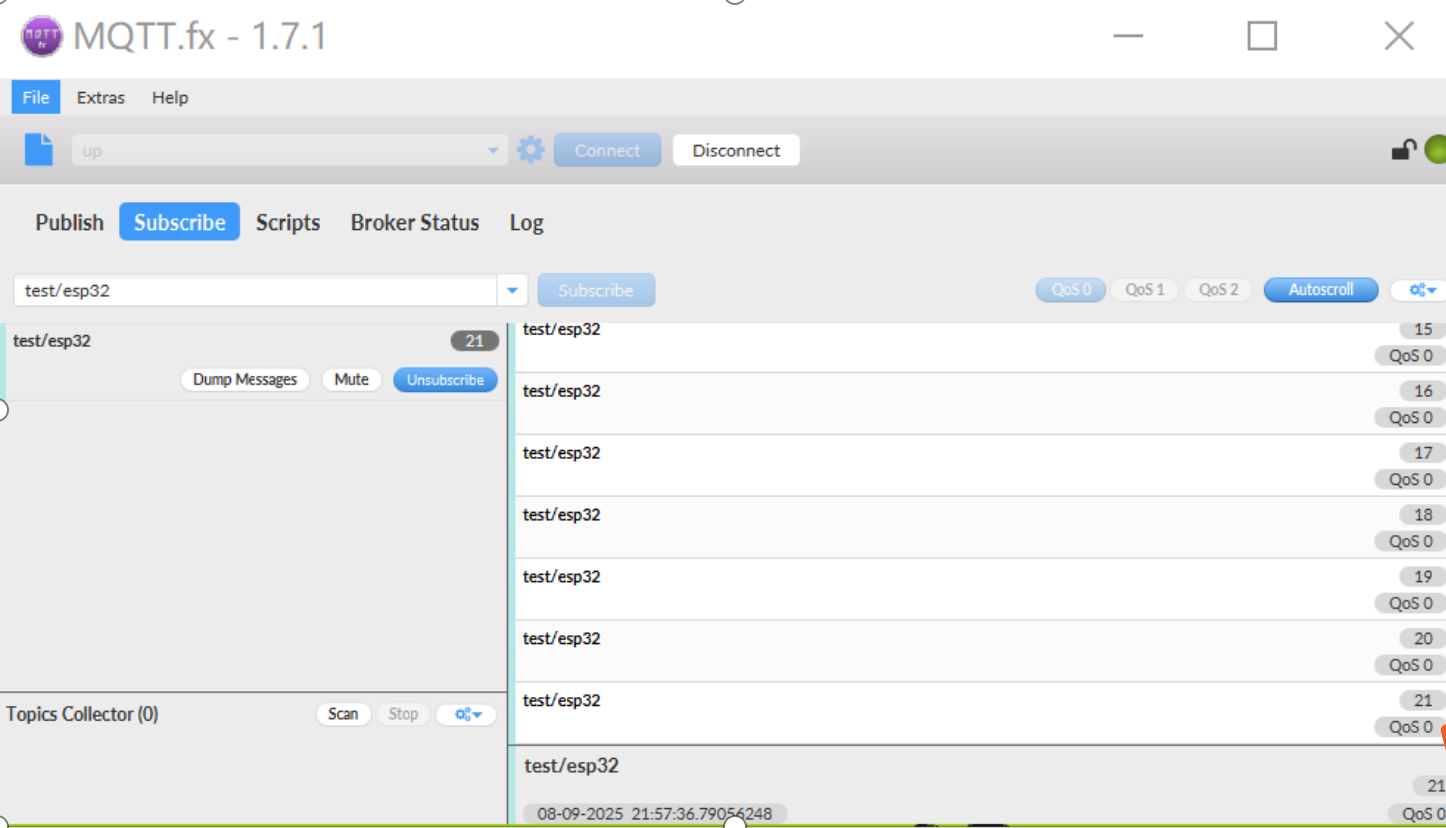

这是MQTT.fx收到esp32发来消息的截图。

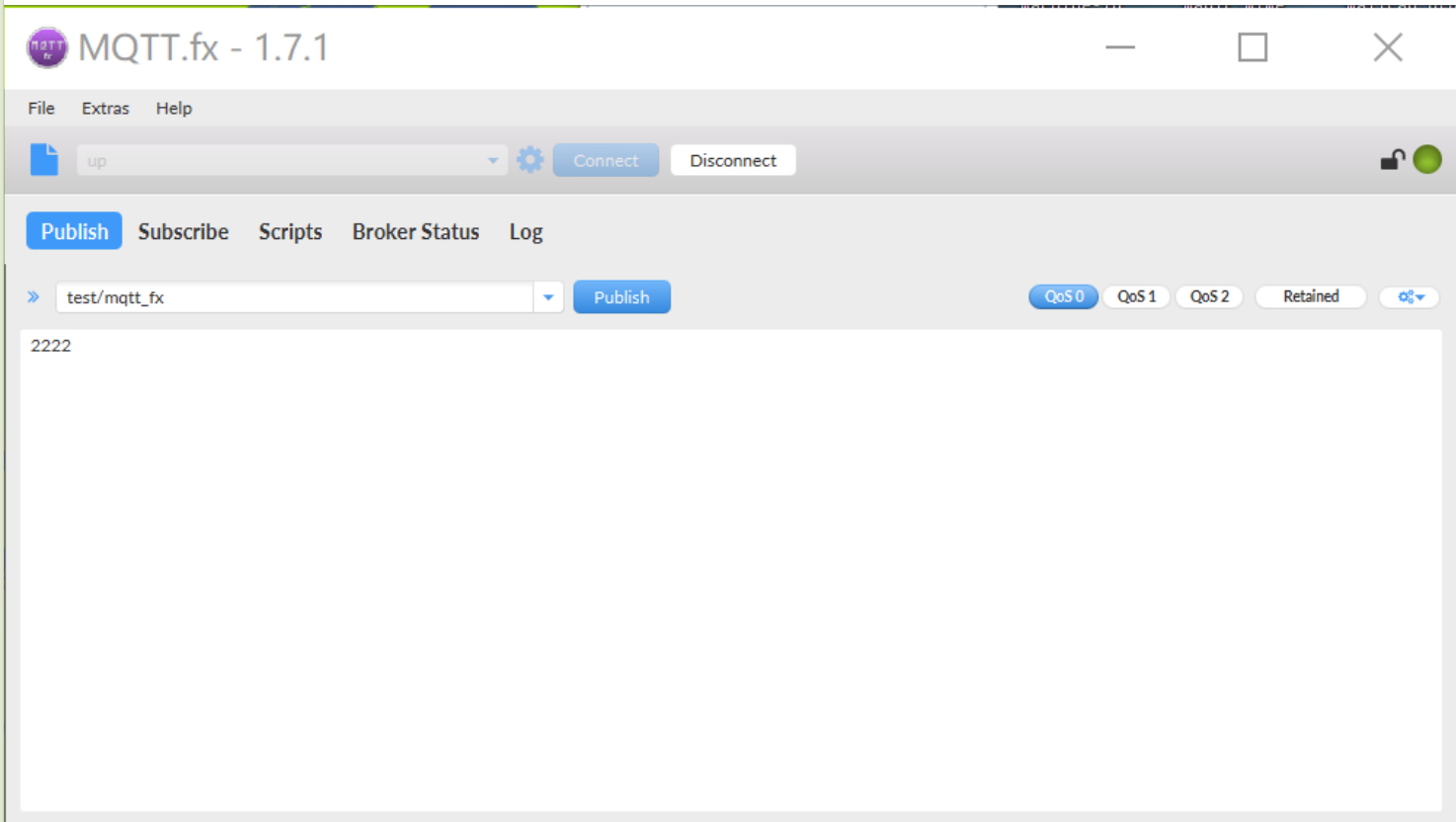

这是MQTT.fx发送给esp32消息的截图。

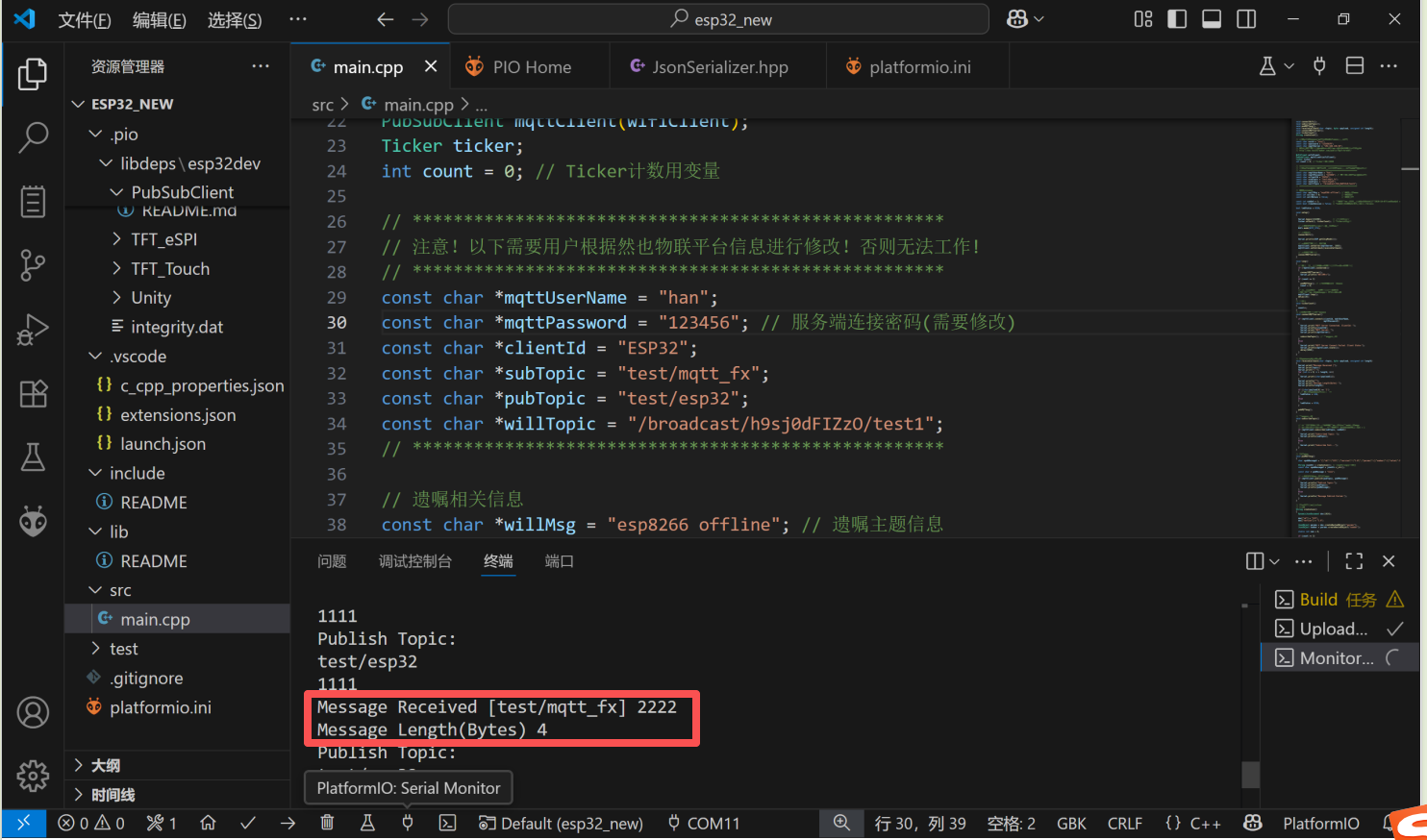

可以发现esp32收到了来自上位机发来的消息。
至此，我们打通了下位机 MQTT 上位机 数据传输 的通路。
