【ARM】ULINK Pro如何和SWD接口进行连接调试

1、 文档目标

解决ULINK Pro和JTAR接口进行连接问题。

2、 问题场景

因为ULINK Pro本身自带的接口是Cortex-M ETM Interface 20-pin Connector。所以无法和JTAR接口直接进行连接。

图2-1

3、软硬件环境

1）、软件版本：ARMDS 2023.0

2）、电脑环境：Windows 11

3）、外设硬件：ULINK pro

4、解决方法

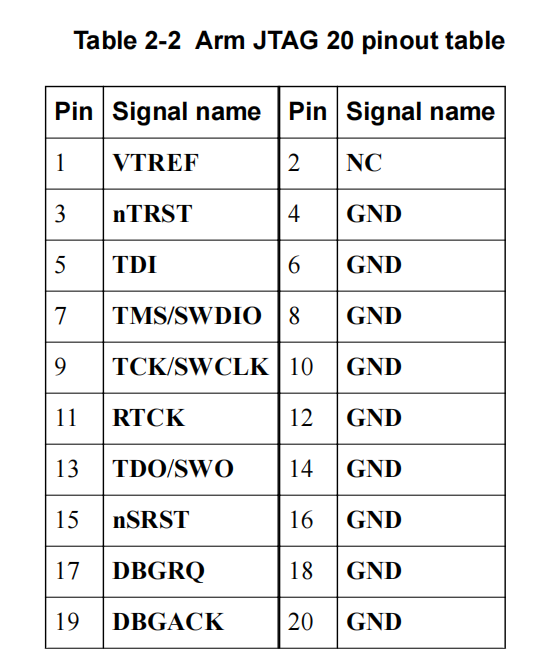

1）、因为Ulink pro本身连接线上的Cortex-M ETM Interface 20-pin Connector接口很小，无法通过直接跳线去完成连接，所以需要先接上Ulink pro的JTAG转接板，转接板的接口定义如图4-1。

图4-1

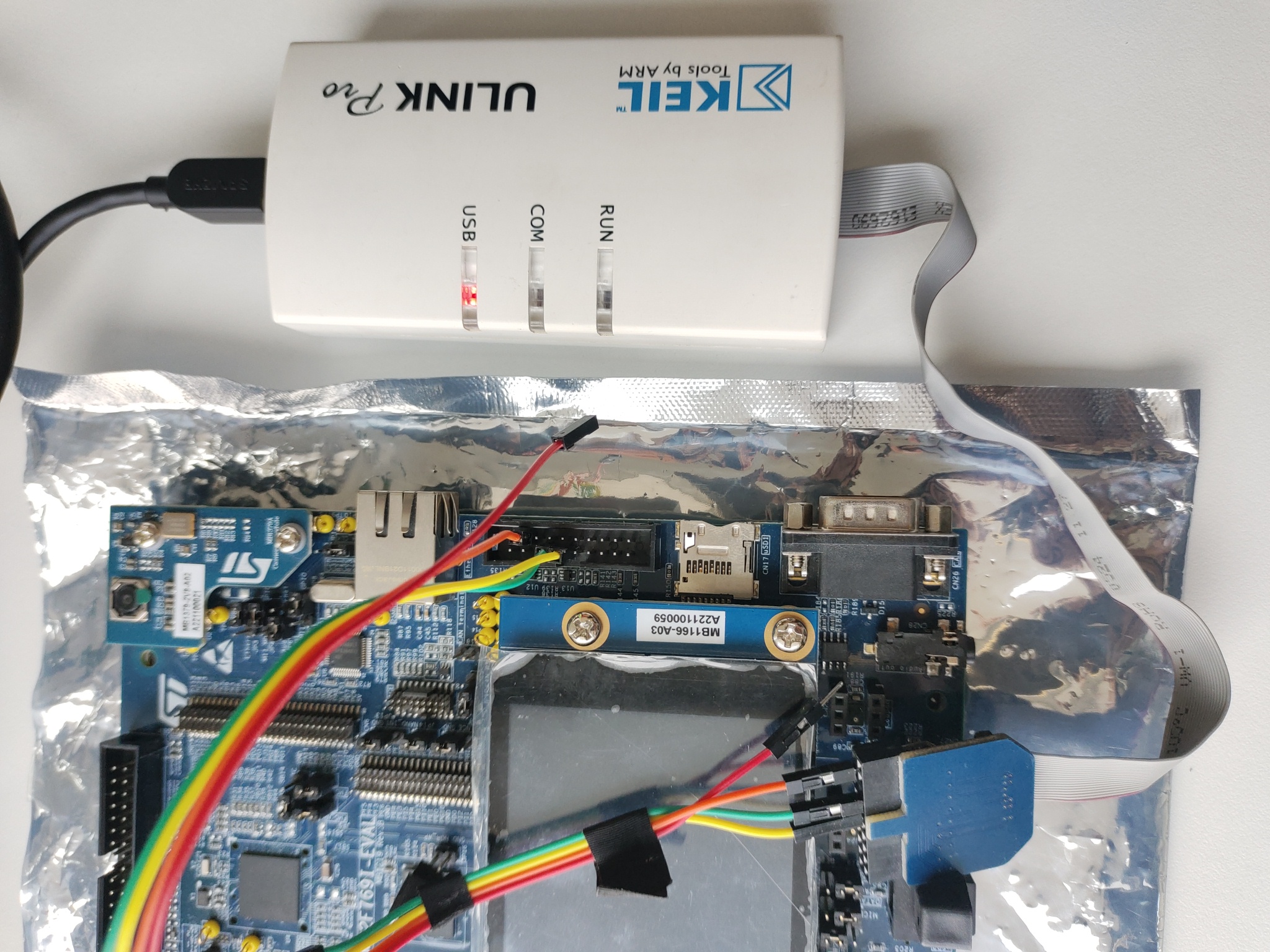

2）、那么需要接入SWD接口就需要将JTAG接口的SWDIO（7pin）接口、SWCLK（9pin）接口。然后，再接一个地和VCC即可。（如图4-2）

图4-2

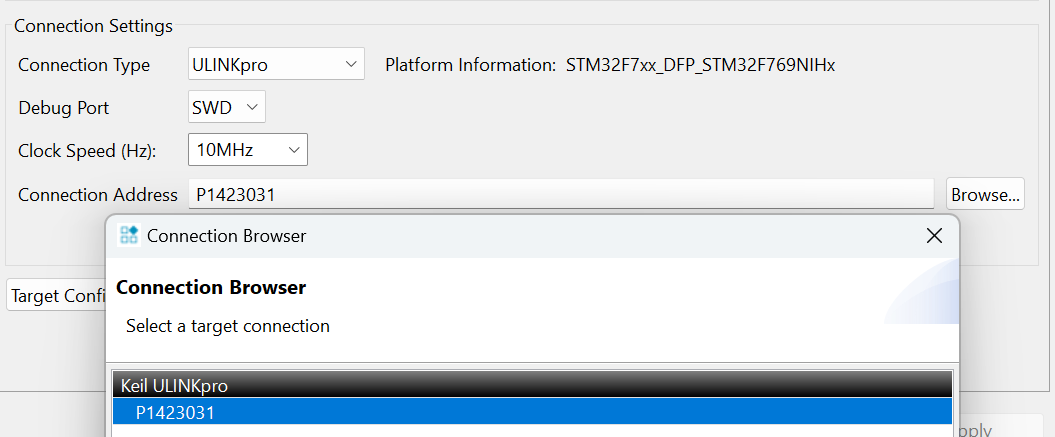

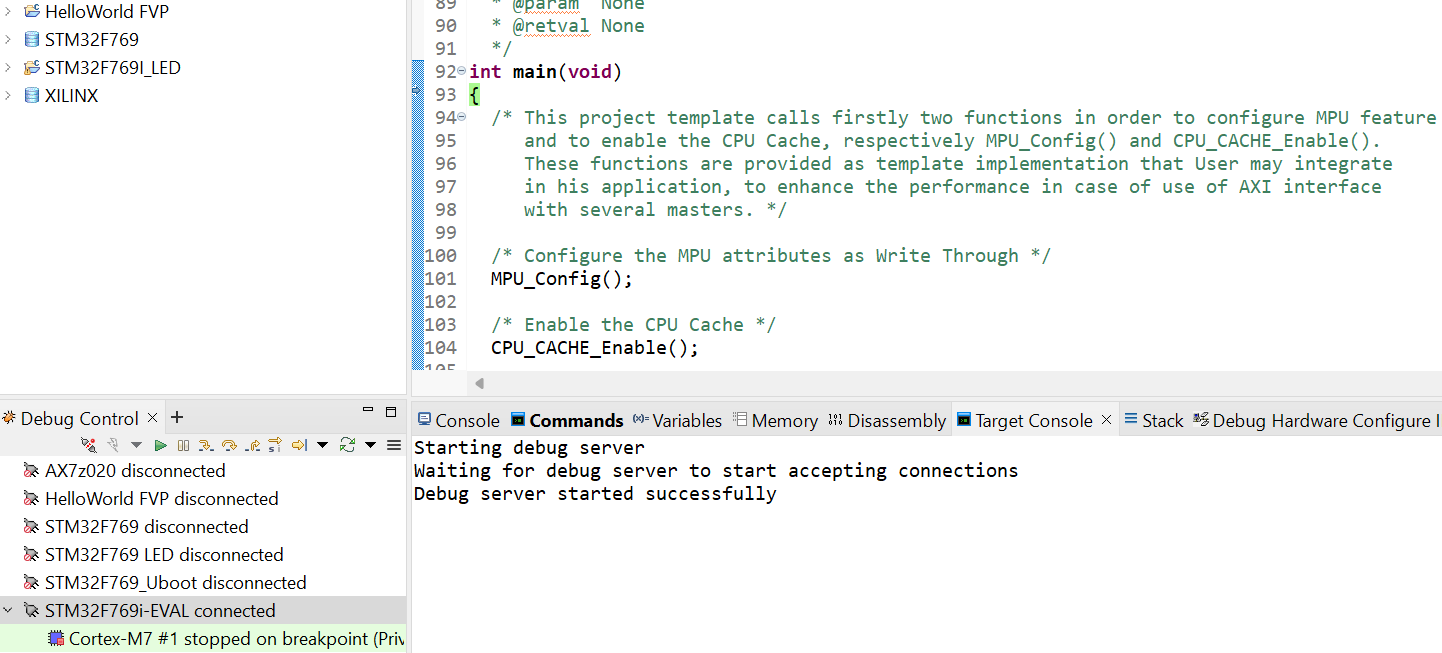

3）、然后， ARMDS中就可以看到连接成功了（如图4-3-1）。并且可以成功调试（如图4-3-2）

图4-3-1

图4-3-2
