SCADA与DCS深度集成实践：打破工厂“信息孤岛”，让实时控制更智能
在现代化工厂的“身体”里，SCADA系统如同敏锐的“眼睛”和“耳朵”，时刻感知着设备脉搏；DCS系统则像强大的“心脏”，精确调控着核心生产流程；而遍布现场的PLC，则如同灵巧的“手脚”，忠实执行每一个动作指令。然而，长久以来，这三者常各自为战，数据不通、指令不畅，形成了一个个“信息孤岛”。当生产需要全局优化、实时响应时，这种割裂如同让一个交响乐团在没有指挥的情况下演奏——杂乱无章，效率低下。
那么，如何让SCADA的全局视野、DCS的精准控制与PLC的敏捷执行真正融为一体，实现“眼到、心到、手到”的完美协同？ 当实时数据流能够畅通无阻地贯穿整个控制链，又会给生产效率和成本带来怎样颠覆性的改变？这场控制系统的“深度集成”革命，正在悄然重塑工业生产的未来。
一、 工厂里的“三国演义”：SCADA、DCS与PLC的定位与割裂
想象一下一个现代化的工厂：
- DCS (分布式控制系统)： 它是工厂核心工艺流程的“心脏和指挥官”。就像一位经验丰富的乐队指挥，专注于反应釜温度、管道压力、物料配比等关键参数的连续、复杂、高可靠性的闭环控制。它坐镇中央控制室，运筹帷幄。

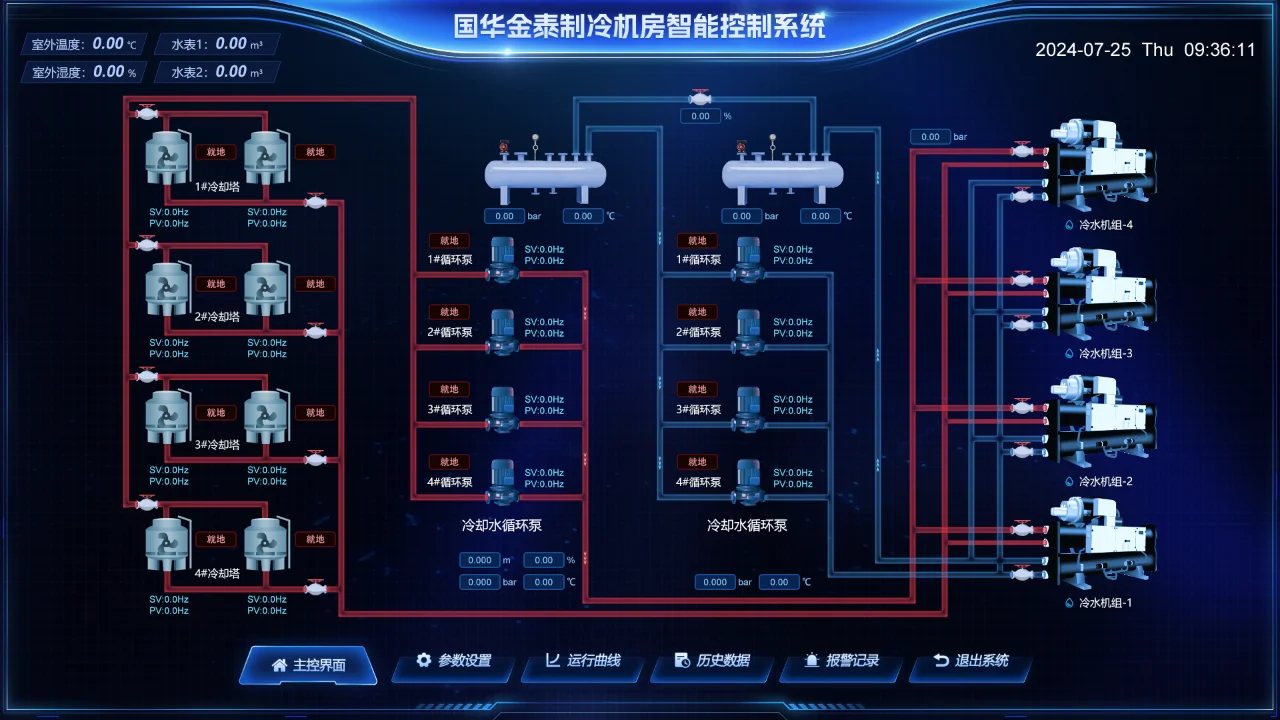

- SCADA (数据采集与监控系统)： 它是工厂的“千里眼和顺风耳”。如同一位站在高处的瞭望者，负责广泛采集来自全厂（包括PLC、智能仪表、甚至DCS本身）的海量数据（温度、压力、流量、状态、能耗），进行监控、报警、历史记录和可视化展示。它关注的是全厂范围的运行状态和宏观信息。
- PLC (可编程逻辑控制器)： 它们是分布在工厂各个角落的“敏捷执行者”。如同勤恳的一线工人或精密的机械臂，驻扎在设备旁（泵、阀门、传送带、包装机），负责执行快速、确定性的顺序控制或逻辑控制任务。它们是直接驱动设备动作的“手和脚”。
痛点与割裂：
过去，这三套系统常常是“鸡犬之声相闻，老死不相往来”。DCS管好自己的一亩三分地（核心工艺），SCADA从外围尽可能抓取数据做展示，PLC则默默执行自己的逻辑。它们之间缺乏高效、深度的数据互通和指令协同：
- 信息孤岛林立： DCS里宝贵的实时工艺参数，SCADA可能拿不全、拿不准；PLC控制的设备状态变化，DCS和SCADA可能反应迟钝。
- 全局优化困难： 想根据全厂实时能耗（SCADA数据）动态调整核心工艺参数（DCS控制）或启停外围设备（PLC控制）？流程繁琐，响应慢，甚至难以实现。
- 故障响应滞后： 某个PLC控制的设备故障，可能无法及时、准确地触发DCS的联锁保护或SCADA的高级别报警。
- 数据价值沉睡： 海量的PLC状态数据、DCS过程数据、SCADA监控数据分散各处，难以汇聚进行深度分析，挖掘优化潜力。
割裂带来的成本（示意）：
问题点 | 具体表现 | 潜在成本/影响 |
决策延迟 | 管理者无法实时掌握全局生产态势 | 错失优化时机，效率损失 |
协同困难 | 跨系统（如DCS与PLC联动）配置复杂、可靠性低 | 项目周期拉长，维护成本高，故障风险增加 |
能效黑洞 | 无法基于全厂实时数据（如SCADA能耗）动态调整DCS | 能源浪费显著 |
故障定位慢 | 问题需在SCADA、DCS、PLC中分别排查 | 停机时间延长，维修成本上升 |
数据价值低 | 数据分散，难以整合分析 | 优化潜力挖掘不足，持续改进受限 |
二、 为什么必须“联姻”？深度集成的核心驱动力
工厂的竞争日益激烈，仅仅满足于“能运行”已经远远不够。效率、成本、质量、柔性才是制胜关键。SCADA、DCS、PLC的深度集成，正是解决上述痛点、释放工厂潜能的必由之路：
- 打破“信息茧房”，看见全局： 让SCADA不仅能“看到”外围设备，更能无缝、实时地获取DCS核心工艺的高精度、高时效性数据。同时，DCS也能及时知晓PLC控制的设备状态变化。全厂数据在一个逻辑层面贯通。
- 释放“实时智能”，优化生产： 基于贯通的全厂实时数据流，高级应用（如实时优化、预测性维护）才能真正落地。例如：
- 利用SCADA采集的实时能源价格和全厂能耗分布，动态调整DCS的核心工艺设定点（如反应温度、压力），并联动PLC启停非关键设备，实现秒级响应的全局能效优化。
- 通过实时分析PLC传回的电机振动、温度数据（结合DCS的工艺负荷信息），在SCADA或DCS层实现精准的预测性维护报警，避免非计划停机。
- 提升“敏捷反应”，强化控制： 深度集成使得控制指令可以穿透系统壁垒。SCADA发出的调度指令（如改变生产批次）能直接、可靠地下达给DCS执行；DCS的复杂联锁逻辑可以更直接、快速地调用PLC控制的设备动作（如紧急切断某个阀门）。控制环路更短，响应更快，安全性更高。
- 挖掘“数据金矿”，驱动决策： 集成后的统一数据平台（通常在SCADA层或独立实时数据库），汇聚了从PLC设备状态、DCS过程变量到SCADA监控报警的全要素、高价值数据。这为大数据分析、人工智能应用提供了坚实的“数据燃料”，驱动持续改进和智能决策。
简单说，深度集成就是让工厂的“眼”（SCADA）、“脑”（DCS）、“手”（PLC）真正协调一致，基于实时、全面的信息，做出最优决策并敏捷执行，最终实现更高效、更安全、更智能、更经济的生产。
三、 “搭桥”与“对话”：深度集成的核心技术
让SCADA、DCS、PLC这些不同“语言”、不同“国籍”的系统顺畅交流，需要可靠的“桥梁”和通用的“翻译官”。这是集成的技术基石：
- 强大的“信息枢纽”：实时数据库 (RTDB)
- 角色： 集成的核心“数据仓库”和“神经中枢”。它不是普通的数据库，而是专门为处理高速、海量、带时间戳的工业实时数据而设计。
- 作用：
- 统一存储： 同时接收并存储来自SCADA、DCS、PLC（通过接口）的实时数据。
- 高效共享： 以极低延迟（毫秒级）向所有需要数据的系统（SCADA画面、DCS控制站、优化算法、MES/ERP）提供一致、准确的实时数据视图。
- 历史基石： 为趋势分析、报表生成、事故追忆提供高质量的历史数据源。想象它就像一个超级高效的中央车站，所有数据列车（来自PLC、DCS、SCADA）都在此交汇，并按需高速分发到各个目的地。
- 畅通的“信息高速路”：标准化通信协议
- 关键： 解决不同系统、设备之间“语言不通”的问题。
- 主流“世界语”：
- OPC (OLE for Process Control)： 特别是 OPC UA (Unified Architecture)，已成为工业互联的事实标准。它独立于平台、安全可靠，像一个万能的“翻译官”，能让SCADA、DCS、PLC以及高级应用软件，无论出身（品牌、操作系统），都能安全、可靠地交换数据和指令。DCS开放OPC UA Server，SCADA作为Client读取核心数据；PLC也通过OPC UA接入。
- 工业以太网协议： 如 Modbus TCP/IP, Profinet, EtherNet/IP 等。它们更底层、速度极快，常用于PLC与DCS I/O模块之间、或PLC与SCADA RTU之间的高速、确定性通信，保障控制指令的实时性。好比铺设了专用的高速铁路或公路，保证关键物资（控制信号）准时送达。
- 协议转换网关： 当遇到只支持老旧或私有协议的设备时，需要这个“方言翻译器”将其转换成标准协议（如OPC UA），接入主干网。
- 智慧的“决策大脑”：高级应用引擎
- 角色： 利用实时数据库汇聚的全厂数据，运行优化、分析算法，是价值创造的核心。
- 典型应用：
- 实时优化 (RTO)： 基于当前原料、能源、设备状态、市场约束等实时数据，动态计算并调整DCS的最优工艺设定点。例如：根据实时电价和蒸汽管网压力，优化锅炉燃烧设定。
- 软测量 (Soft Sensor)： 利用容易测量的变量（如温度、流量）通过模型实时推算难以在线测量或成本高昂的关键质量参数。例如：利用反应器温度和压力，实时估算产品成分。
- 预测性维护 (PdM)： 分析设备（尤其是PLC控制的旋转设备）的实时振动、温度、电流等数据，结合DCS的工艺负荷信息，提前预警潜在故障。例如：分析泵的振动频谱变化，预测轴承磨损程度。
- 部署： 这些应用引擎通常部署在靠近实时数据库的服务器上，或作为DCS/SCADA系统的扩展功能模块，确保能快速访问数据和下发指令。
集成架构示意图（简化）：
[现场设备] <--> (PLC) <--(高速工业以太网 e.g., Profinet)--> [DCS 控制器]| || |[协议网关 (如果需要)] [DCS OPC UA Server]| || V[实时数据库 (RTDB)] <-------- [SCADA Server (OPC UA Client)]| || |[MES/ERP] <------ [企业应用] <---- [高级应用引擎] ----> [HMI/操作员站]^|[历史数据库]- 实线： 表示主要的实时数据流和控制指令流。
- 虚线： 表示历史数据访问、管理指令等信息流。
- 核心： 实时数据库 (RTDB) 是集成的枢纽。OPC UA 是实现跨系统（特别是SCADA与DCS）互操作的关键桥梁。高速工业以太网保障PLC与DCS间控制指令的实时性。
四、 从蓝图到现实：深度集成的实施路线图
实现SCADA、DCS、PLC的深度集成绝非一日之功，需要精心规划、分步实施：
- 明需求，绘蓝图：
- 痛点深挖： 当前最头疼的问题是什么？是能耗过高？设备故障频发？还是生产调度不灵活？明确核心业务驱动目标（如降本5%，减少非停20%）。
- 范围界定： 哪些DCS区域、哪些PLC设备、哪些SCADA功能需要纳入集成？优先解决最关键的部分。贪多嚼不烂。
- 架构设计： 确定实时数据库选型、网络架构（带宽、隔离、安全）、通信协议策略（主推OPC UA？）、关键应用（先上实时优化还是预测维护？）。蓝图要清晰可行。
- 筑基础，通血脉：
- 网络升级： 工业网络是“高速公路”。评估现有网络带宽、实时性、可靠性是否满足要求。可能需要升级交换机、部署工业环网、划分VLAN确保控制网安全隔离。保证路够宽、够快、够稳。
- 协议统一： 推动DCS、主要PLC品牌开放标准接口（特别是OPC UA Server）。对于老旧或不支持的系统，部署协议转换网关。这是解决“语言障碍”的关键一步。让所有设备能说“普通话”（OPC UA）。
- 实时数据库部署： 选择并部署高性能、高可靠的实时数据库平台。配置数据采集接口（连接DCS OPC Server、PLC网关等）。定义关键数据点清单。建立好强大的“中央数据仓库”。
- 接数据，建视图：
- 数据采集配置： 在实时数据库中，配置连接器，从DCS、PLC（通过网关/OPC）、SCADA等源头，稳定、可靠地采集定义好的实时数据点。测试数据连通性和质量。
- 统一数据平台： 确保所有系统（SCADA HMI、DCS操作站、高级应用）都从实时数据库获取一致的实时数据，而不是各自为政。这是打破信息孤岛的核心动作。大家看同一份“实时作战地图”。

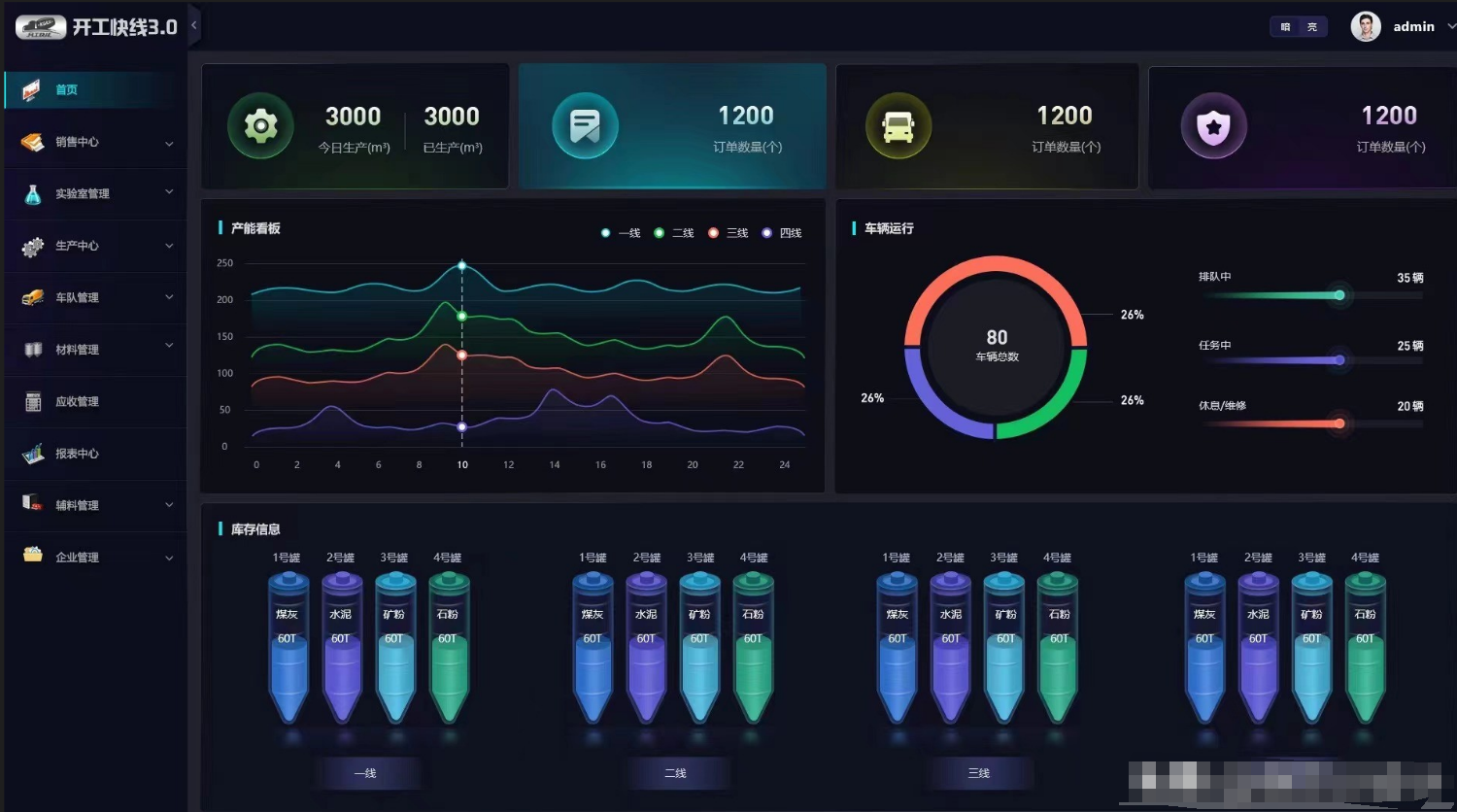

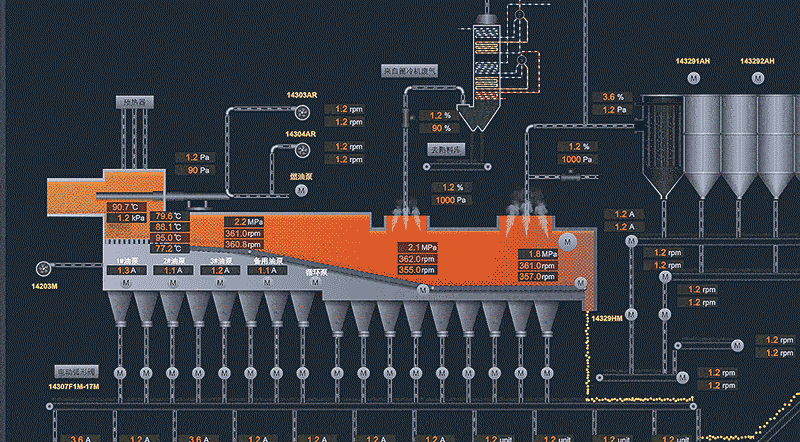

- SCADA功能扩展： 升级或配置SCADA，使其不仅能展示自身采集的数据，更能无缝集成展示来自DCS的高价值核心工艺数据（通过实时数据库），形成真正全厂统一的监控视图。操作员在一个画面上洞悉全局。
- 赋智能，创价值：
- 选择试点应用： 基于业务目标，选择1-2个见效快、价值清晰的高级应用作为试点。例如：针对高能耗设备的实时能效优化，或关键机泵的预测性维护。
- 开发与部署： 在实时数据库基础上，开发或部署相应的应用算法引擎（如优化模型、预测模型）。配置其从RTDB获取数据，并将计算结果（如优化设定值）安全、可靠地下发给DCS执行或触发SCADA报警/操作指导。
- 闭环验证： 严格测试应用逻辑，确保其在集成环境下安全运行，并能实际产生预期效果（如能耗下降、故障预警准确）。小范围验证成功，建立信心。
- 稳推广，持续优：
- 分步推广： 在试点成功基础上，将集成模式和应用推广到工厂其他区域、其他产线。
- 完善监控： 建立对集成平台本身（网络、RTDB、接口）的健康监控和报警，保障其稳定运行。
- 迭代优化： 持续收集运行数据，分析高级应用的效果，不断调整和优化模型参数、控制策略。集成不是终点，而是持续优化的起点。
实施关键要点：
- 安全第一： 网络安全（防火墙、访问控制）、功能安全（避免错误指令导致事故）必须贯穿始终。
- 逐步推进： 切忌“大跃进”，采用试点验证、分步推广策略，降低风险。
- 伙伴选择： 选择有丰富集成经验和行业知识的供应商或实施团队至关重要。
- 人员赋能： 培训工艺、设备、仪表、IT、操作等各环节人员，理解并善用集成系统。
五、 效果看得见：集成带来的“真金白银”
当SCADA、DCS、PLC真正打破壁垒、深度融合后，工厂会迎来哪些实实在在的改变？我们用数据和案例说话：
- 成本“瘦身”，效益跃升：

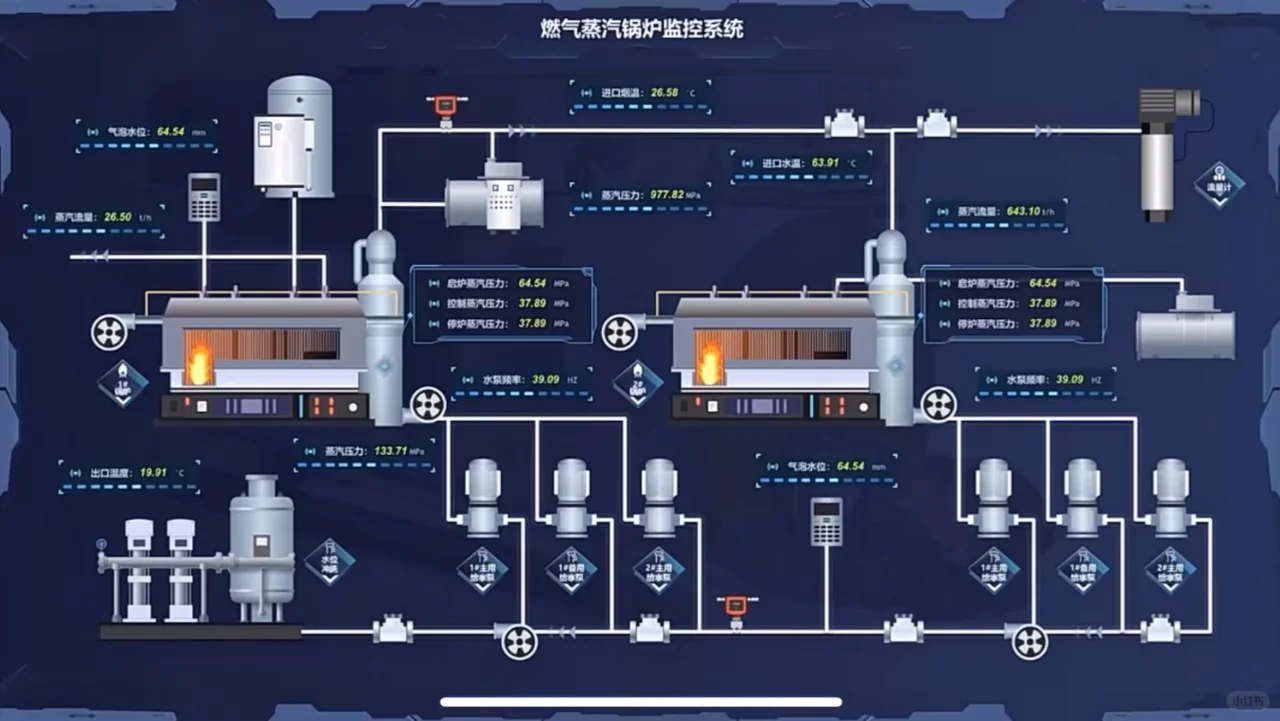

- 案例： 某大型化工企业实施基于实时能源价格和全厂负荷的蒸汽管网优化。SCADA实时采集电价和各车间蒸汽流量/压力，实时数据库整合数据，优化引擎计算最优锅炉负荷分配和减压阀设定，指令下发DCS执行。结果： 年节约能源成本超过800万元人民币。

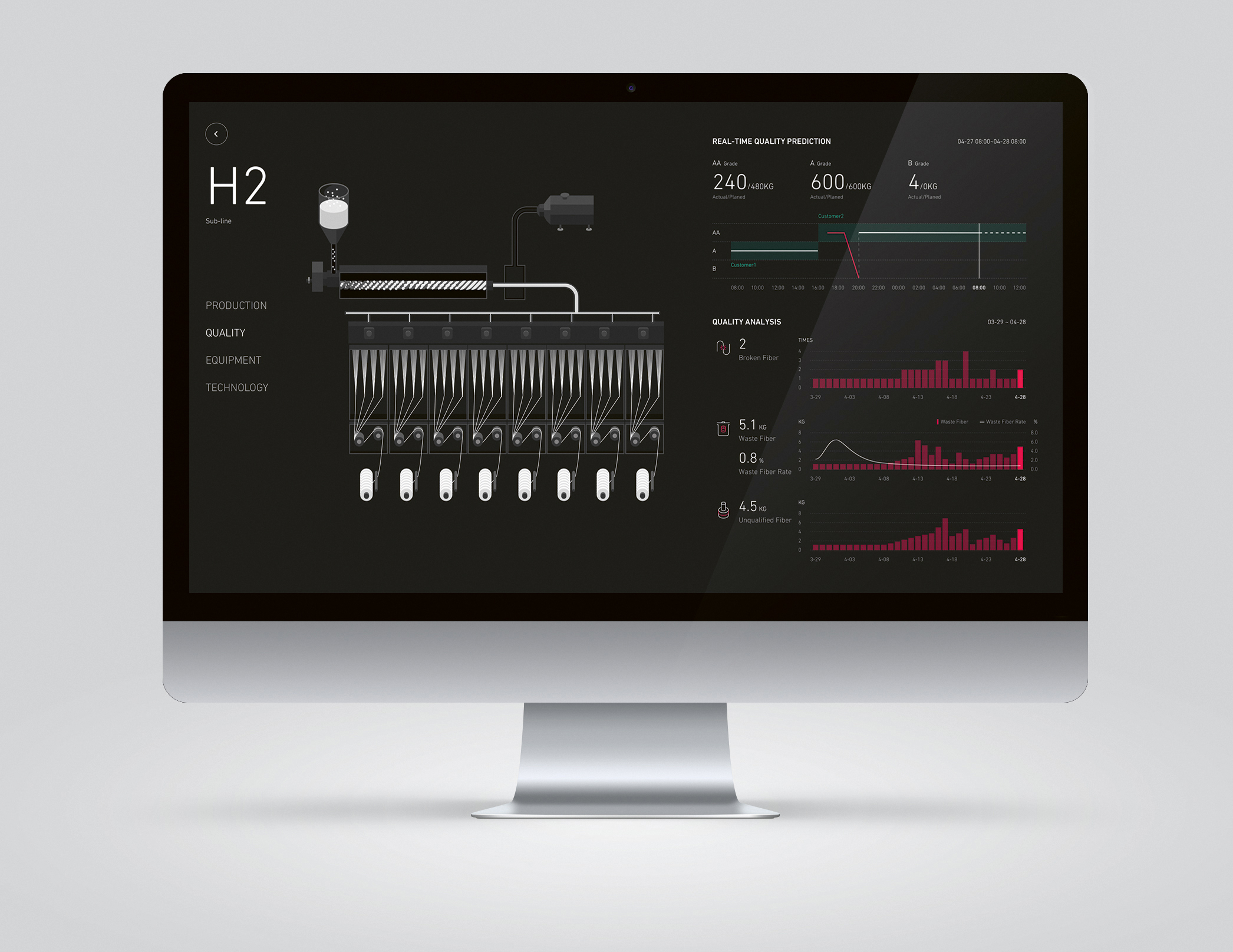

- 数据支撑： 集成后全局优化能力提升，普遍带来3%-15%的能耗下降；通过预测性维护减少非计划停机，设备综合效率(OEE)提升5%-10%；更精准的控制也减少了原料浪费。
- 生产更“丝滑”，决策更“聪明”：
- 案例： 某制药厂集成批次管理系统（在SCADA层）、DCS核心反应控制、PLC包装线控制。SCADA根据订单和物料状态（来自MES）生成生产指令，无缝下发给DCS启动反应，反应结束信号自动触发PLC包装线启动。结果： 批次转换时间缩短30%，排产效率显著提升，人为错误归零。
- 数据支撑： 全厂数据贯通使生产调度更敏捷，计划达成率提升；实时可视化让异常无处遁形，操作员响应速度提高50%以上；基于统一数据平台的分析，让管理决策从“经验驱动”转向“数据驱动”。
- 设备更“长寿”，运行更“安心”：
- 案例： 某水厂集成PLC泵站监控数据（振动、温度、电流）、DCS管网压力/流量数据到实时数据库。部署预测性维护模型，提前2周预警某关键水泵轴承严重磨损。结果： 利用计划检修窗口更换，避免了一次预计72小时的突发停水事故及高昂的紧急维修费用。
- 数据支撑： 深度集成使得结合工艺负荷的设备健康分析成为可能，预测性维护准确率大幅提升，非计划停机时间减少20%-50%，设备维修成本下降15%-30%。
- 信息“一手掌握”，协作更“无间”：
- 效果： 操作员在一个整合的SCADA/HMI界面上，既能监控全厂设备状态（原SCADA功能），又能实时查看核心反应器的关键工艺参数（来自DCS），还能快速调取PLC控制的阀门开关历史记录。工艺、设备、维护、管理层看到的是同一份实时、准确的数据。结果： 沟通成本直线下降，跨部门协作效率倍增，问题定位时间缩短一半以上。
价值总结表：
优化维度 | 具体效益 | 典型提升幅度/案例 |
成本节约 | 能源消耗降低 | 3% - 15% |
原料浪费减少 | 显著 | |
紧急维修成本下降 | 案例：避免72小时停水事故及费用 | |
效率提升 | 设备综合效率(OEE)提高 | 5% - 10% |
生产计划达成率提升 | 显著 | |
批次转换/排产时间缩短 | 案例：缩短30% | |
质量与安全 | 过程控制更精准，产品质量更稳定 | 提升 |
预测性维护避免非计划停机 | 案例：提前2周预警，避免事故 | |
操作员响应速度加快 | 50%以上 | |
决策与协作 | 基于全厂实时数据的科学决策 | 支撑 |
跨部门信息共享，沟通效率提升 | 显著，问题定位时间缩短一半 | |
为数字化、智能化升级奠定坚实基础 | 关键一步 |
六、 未来已来：集成是通往智能制造的基石
SCADA、DCS、PLC的深度集成，远非简单的数据互通。它打通了工厂运行的“任督二脉”，让实时数据流如同新鲜的血液，滋养着每一个控制单元和决策细胞。当来自PLC的设备脉动、DCS的工艺呼吸与SCADA的全局视野在统一的实时数据平台上交汇融合，工厂便拥有了前所未有的“感知-分析-决策-执行”一体化能力。
这不仅仅是效率的提升、成本的下降，更是一种生产模式的进化。实时优化让生产时刻贴近最优曲线，预测性维护将被动救火变为主动防御，全局协同让柔性生产成为可能。那些曾经沉睡在孤岛中的数据，如今成为驱动工厂持续精进、挖掘潜力的核心动能。
站在工业4.0和智能制造的门槛上，SCADA、DCS、PLC的深度集成，正是构建未来智能工厂不可或缺的底层根基。当“眼睛”、“大脑”和“手脚”真正协调一致，工厂便能以更敏捷、更智能、更坚韧的姿态，迎接未来的每一次挑战与机遇。
