计算机视觉案例分析之银行卡号识别

news 2025/9/9 9:28:17

简介

计算机视觉第一课opencv（三）保姆级教学

计算机视觉第一课opencv（一）保姆级教学

计算机视觉第一课opencv（二）保姆级教学

计算机视觉第一课opencv（四）保姆级教学

关于计算机视觉的基础内容我们之前已经说完了，今天我们就来用一个小案例来回顾并丰富一下我们的知识。

一、整体流程

预处理模板图像，提取数字模板
预处理信用卡图像，定位数字区域
对每个数字区域进行处理，提取单个数字
使用模板匹配识别每个数字
输出识别结果



这是数字模板，就是把银行卡号与这里面每一个数字对比实现模糊匹配

二、代码分析

1. 导入工具包和参数设置

# 导入工具包
import numpy as np                  # 用于数值计算和数组操作
import argparse                     # 用于解析命令行参数
import cv2                          # OpenCV库，用于图像处理
import myutils                      # 自定义工具函数，包含图像 resize、轮廓排序等功能

argparse用于解析命令行参数，允许用户通过命令行指定输入图像和模板图像：

# 设置命令行参数
# 创建 ArgumentParser 对象，用于定义和解析命令行参数
ap = argparse.ArgumentParser()
# 添加输入图像参数
ap.add_argument("-i", "--image", required=True,help="path to input image")  # 输入信用卡图片的路径
# 添加模板图像参数
ap.add_argument("-t", "--template", required=True,help="path to template OCR-A image")  # 数字模板图片的路径
# 解析参数并转换为字典形式
args = vars(ap.parse_args())

定义信用卡类型映射表，根据卡号第一位判断：

FIRST_NUMBER = {"3": "American Express","4": "Visa","5": "MasterCard","6": "Discover Card"}

辅助函数cv_show用于显示图像：

def cv_show(name, img):cv2.imshow(name, img)cv2.waitKey(0)  # 等待按键，0表示无限等待

myutils.py

import cv2def sort_contours(cnts, method='left-to-right'):reverse = Falsei = 0if method == 'right-to-left' or method == 'bottom-to-top':reverse = Trueif method == 'top-to-bottom' or method == 'bottom-to-top':i = 1boundingBoxes = [cv2.boundingRect(c) for c in cnts](cnts, boundingBoxes) = zip(*sorted(zip(cnts, boundingBoxes),key=lambda b: b[1][i], reverse=reverse))# zip(*...) 使用星号操作符解包排序后的元组列表，并将其重新组合成两个列表：一个包含所有轮廓，另一个包含所有边界框。return cnts, boundingBoxesdef resize(image, width=None, height=None, inter=cv2.INTER_AREA):dim = None(h, w) = image.shape[:2]if width is None and height is None:return imageif width is None:r = height / float(h)dim = (int(w * r), height)else:r = width / float(w)dim = (width, int(h * r))resized = cv2.resize(image, dim, interpolation=inter)     #默认是cv2.INTER_AREA，即面积插值，适用于缩放图像return resized

这里定义了两个函数方法：

1. sort_contours函数：轮廓排序

这个函数的作用是按照指定的方式对图像中的轮廓进行排序，方便后续的图像处理和分析。

参数说明：

cnts：需要排序的轮廓列表（通常来自cv2.findContours的返回值）
method：排序方法，可选值包括：
- 'left-to-right'（默认）：从左到右排序
- 'right-to-left'：从右到左排序
- 'top-to-bottom'：从上到下排序
- 'bottom-to-top'：从下到上排序

工作原理：

首先根据排序方法设置reverse（是否反转排序结果）和i（排序依据的坐标索引）：
- 对于水平方向排序（左右），使用 x 坐标（索引 0）
- 对于垂直方向排序（上下），使用 y 坐标（索引 1）
- 反向排序（如 right-to-left）时设置reverse=True
boundingBoxes = [cv2.boundingRect(c) for c in cnts]：
- 为每个轮廓计算边界框（外接矩形）
- cv2.boundingRect(c)返回一个元组(x, y, w, h)，其中 (x,y) 是矩形左上角坐标，w 和 h 是宽和高
排序部分：
- zip(cnts, boundingBoxes)将轮廓与其对应的边界框组合成元组
- sorted(..., key=lambda b: b[1][i], reverse=reverse)根据边界框的指定坐标（x 或 y）进行排序
- zip(*...)解包排序后的结果，重新组合成轮廓列表和边界框列表
返回排序后的轮廓和对应的边界框

2. resize函数：图像缩放

这个函数用于按比例调整图像的尺寸，可以指定宽度或高度，保持原图的宽高比。

参数说明：

image：输入图像
width：目标宽度（可选）
height：目标高度（可选）
inter：插值方法，默认为cv2.INTER_AREA（面积插值）

工作原理：

首先获取原图的高度和宽度：(h, w) = image.shape[:2]
处理特殊情况：
- 如果宽度和高度都未指定，直接返回原图
- 如果只指定高度，则计算高度的缩放比例r = height / float(h)，再计算对应的宽度
- 如果只指定宽度，则计算宽度的缩放比例r = width / float(w)，再计算对应的高度
执行缩放：
- cv2.resize(image, dim, interpolation=inter)使用计算出的目标尺寸dim进行缩放
- 默认使用cv2.INTER_AREA插值方法，这种方法在缩小图像时效果较好，能保持图像质量
返回缩放后的图像

使用场景

sort_contours常用于需要按顺序处理轮廓的场景，如识别数字、字符时按阅读顺序排列
resize是预处理的常用步骤，用于统一图像尺寸，方便后续处理或显示

2. 模板图像处理（创建数字模板库）

这部分的目的是从模板图像中提取 0-9 的数字特征，建立模板库：

# 读取模板图像
img = cv2.imread(args["template"])
cv_show('img', img)# 转换为灰度图
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv_show('ref', ref)# 转换为二值图像（黑底白字）
ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]
cv_show('ref', ref)

查找模板中的数字轮廓：

_, refCnts, hierarchy = cv2.findContours(ref, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 绘制轮廓查看效果
cv2.drawContours(img, refCnts, -1, color=(0, 0, 255), thickness=3)
cv_show('img', img)

对轮廓进行排序（从左到右）：

refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0]

提取每个数字的 ROI（感兴趣区域）并保存到字典中：

digits = {}
for (i, c) in enumerate(refCnts):(x, y, w, h) = cv2.boundingRect(c)  # 获取外接矩形roi = ref[y:y + h, x:x + w]roi = cv2.resize(roi, dsize=(57, 88))  # 统一大小digits[i] = roi  # 存储模板

3. 信用卡图像处理

读取并预处理信用卡图像：

image = cv2.imread(args["image"])
cv_show('image', image)
image = myutils.resize(image, width=300)  # 调整大小便于处理
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 转为灰度图
cv_show('gray', gray)

顶帽操作（突出亮区域，抑制暗背景）：

rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))  # 定义矩形卷积核
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)
cv_show('tophat', tophat)

闭操作（连接数字，形成完整区域）：

closeX = cv2.morphologyEx(tophat, cv2.MORPH_CLOSE, rectKernel)
cv_show('gradX', closeX)# 二值化处理
thresh = cv2.threshold(closeX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('thresh', thresh)# 再次闭操作，确保数字区域完整
thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel)
cv_show('thresh1', thresh)

4. 定位数字区域

查找图像中的轮廓，定位数字区域：

_, threshCnts, h = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cnts = threshCnts# 绘制所有轮廓查看效果
cur_img = image.copy()
cv2.drawContours(cur_img, cnts, -1, (0, 0, 255), thickness=3)
cv_show('img', cur_img)

筛选出符合信用卡数字区域特征的轮廓：

locs = []
for (i, c) in enumerate(cnts):(x, y, w, h) = cv2.boundingRect(c)ar = w / float(h)  # 宽高比# 信用卡数字区域通常宽高比在2.5-4.0之间if ar > 2.5 and ar < 4.0:if (w > 40 and w < 55) and (h > 10 and h < 20):locs.append((x, y, w, h))# 按x坐标排序（从左到右）
locs = sorted(locs, key=lambda x: x[0])

5. 识别每个数字

output = []
for (i, (gx, gy, gw, gh)) in enumerate(locs):groupOutput = []# 提取数字区域，适当扩大边界group = gray[gy - 5:gy + gh + 5, gx - 5:gx + gw + 5]cv_show('group', group)# 二值化处理group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]cv_show('group', group)# 查找每个数字的轮廓group_, digitCnts, hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)digitCnts = myutils.sort_contours(digitCnts, method="left-to-right")[0]

使用模板匹配识别每个数字：

for c in digitCnts:(x, y, w, h) = cv2.boundingRect(c)roi = group[y:y + h, x:x + w]roi = cv2.resize(roi, (57, 88))  # 调整为与模板相同大小# 与每个模板进行匹配scores = []for (digit, digitROI) in digits.items():result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)(_, score, _, _) = cv2.minMaxLoc(result)scores.append(score)# 取匹配得分最高的数字groupOutput.append(str(np.argmax(scores)))

6. 显示和输出结果

# 在图像上绘制识别结果
cv2.rectangle(image, (gx - 5, gy - 5), (gx + gw + 5, gy + gh + 5), (0, 0, 255), 1)
cv2.putText(image, "".join(groupOutput), (gx, gy - 15), cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2)# 保存结果
output.extend(groupOutput)# 打印识别结果
print("Credit Card Type: {}".format(FIRST_NUMBER[output[0]]))
print("Credit Card #: {}".format("".join(output)))

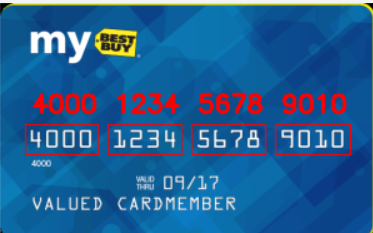

cv2.imshow("Image", image)
cv2.waitKey(0)

三.总体代码

myutils.py在上面

# coding: utf-8
'''
任务书：要求给一家银行设计一套信用卡识别系统。
功能：传入一张信用卡图片，自动识别并输出信用卡中的数字
'''# 导入工具包
import numpy as np                  # 用于数值计算和数组操作
import argparse                     # 用于解析命令行参数
import cv2                          # OpenCV库，用于图像处理
import myutils                      # 自定义工具函数，包含图像 resize、轮廓排序等功能'''
命令行参数示例：
-i card1.png  # 指定输入的信用卡图片路径
-t template.png  # 指定包含数字模板的图片路径
'''# 设置命令行参数
# 创建 ArgumentParser 对象，用于定义和解析命令行参数
ap = argparse.ArgumentParser()
# 添加输入图像参数
ap.add_argument("-i", "--image", required=True,help="path to input image")  # 输入信用卡图片的路径
# 添加模板图像参数
ap.add_argument("-t", "--template", required=True,help="path to template OCR-A image")  # 数字模板图片的路径
# 解析参数并转换为字典形式
args = vars(ap.parse_args())# 指定信用卡类型映射表，根据卡号第一位判断
FIRST_NUMBER = {"3": "American Express",    # 美国运通卡"4": "Visa",                # 维萨卡"5": "MasterCard",          # 万事达卡"6": "Discover Card"}       # 发现卡def cv_show(name, img):  # 图像展示函数cv2.imshow(name, img)  # 显示图像，name为窗口名称，img为图像数据cv2.waitKey(0)         # 等待用户按键，0表示无限等待# 注意：原代码缺少cv2.destroyAllWindows()，实际使用时建议添加以释放窗口资源'''--------模板图像中数字的定位与提取--------'''
# 读取模板图像
img = cv2.imread(args["template"])
cv_show('Template Image', img)  # 显示原始模板图像# 将模板图像转换为灰度图（简化图像处理，减少计算量）
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv_show('Grayscale Template', ref)  # 显示灰度模板图像# 对灰度图进行二值化处理（黑白图像），采用反相阈值（THRESH_BINARY_INV）
# 反相处理后变为黑底白字，更便于后续轮廓检测
ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]
cv_show('Binary Inverted Template', ref)  # 显示二值化后的模板图像# 查找模板图像中的轮廓
# cv2.findContours()函数返回三个值：处理后的图像、轮廓列表、轮廓层次结构
# cv2.RETR_EXTERNAL：只检测外轮廓
# cv2.CHAIN_APPROX_SIMPLE：只保留轮廓的端点坐标，减少存储
_, refCnts, hierarchy = cv2.findContours(ref, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 在原始模板图像上绘制找到的轮廓（红色），便于可视化
cv2.drawContours(img, refCnts, -1, color=(0, 0, 255), thickness=3)
cv_show('Template with Contours', img)  # 显示带有轮廓的模板图像# 对轮廓进行排序（从左到右），确保数字顺序正确
refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0]# 创建字典存储每个数字对应的模板图像
digits = {}# 遍历每一个轮廓，提取并处理数字模板
for (i, c) in enumerate(refCnts):# 计算轮廓的外接矩形（x,y为左上角坐标，w,h为宽高）(x, y, w, h) = cv2.boundingRect(c)# 提取数字区域（ROI：Region of Interest）roi = ref[y:y + h, x:x + w]# 将数字区域调整为统一大小（57x88像素），便于后续模板匹配roi = cv2.resize(roi, dsize=(57, 88))cv_show(f'Digit Template {i}', roi)  # 显示每个数字的模板digits[i] = roi  # 将数字模板存入字典，键为数字值，值为对应的图像'''--------信用卡图像处理与数字识别--------'''
# 读取输入的信用卡图像
image = cv2.imread(args["image"])
cv_show('Original Credit Card Image', image)  # 显示原始信用卡图像# 调整信用卡图像大小（宽度设为300像素，高度按比例缩放）
image = myutils.resize(image, width=300)
# 将信用卡图像转换为灰度图
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
cv_show('Grayscale Credit Card', gray)  # 显示灰度信用卡图像# 顶帽操作（Top Hat）：突出图像中的亮区域，抑制暗区域
# 作用是消除背景干扰，突出信用卡上的数字（通常数字是亮色的）
# 创建矩形结构元素（卷积核），用于形态学操作
rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))
# 创建另一个矩形结构元素，用于后续的闭操作
sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))# 执行顶帽操作：原始图像 - 开运算结果（先腐蚀后膨胀）
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)
cv_show('Top Hat Result', tophat)  # 显示顶帽操作结果# -------定位数字区域的边框--------
# 1、通过闭操作（先膨胀后腐蚀）将数字连接成一个整体区域
closeX = cv2.morphologyEx(tophat, cv2.MORPH_CLOSE, rectKernel)
cv_show('Close Operation Result', closeX)  # 显示闭操作结果# 对闭操作结果进行二值化处理
# 使用OTSU自动阈值法（适合双峰分布的图像），需将阈值参数设为0
thresh = cv2.threshold(closeX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('Binary Threshold Result', thresh)  # 显示二值化结果# 再次执行闭操作，进一步连接可能断开的数字区域
thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel)
cv_show('Second Close Operation Result', thresh)  # 显示第二次闭操作结果# 查找二值化图像中的轮廓
_, threshCnts, h = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 在原始信用卡图像上绘制所有找到的轮廓（红色）
cur_img = image.copy()
cv2.drawContours(cur_img, threshCnts, -1, (0, 0, 255), thickness=3)
cv_show('Credit Card with All Contours', cur_img)  # 显示带有所有轮廓的信用卡图像# 筛选出可能包含数字的轮廓区域
locs = []  # 存储符合条件的轮廓位置信息# 遍历所有轮廓
for (i, c) in enumerate(threshCnts):# 计算轮廓的外接矩形(x, y, w, h) = cv2.boundingRect(c)# 计算宽高比（aspect ratio）ar = w / float(h)# 根据信用卡数字区域的特征筛选轮廓：# 1. 宽高比通常在2.5到4.0之间（数字区域是横向的矩形）# 2. 宽度在40-55像素之间，高度在10-20像素之间if ar > 2.5 and ar < 4.0:if (w > 40 and w < 55) and (h > 10 and h < 20):locs.append((x, y, w, h))  # 将符合条件的轮廓位置加入列表# 将符合条件的轮廓按x坐标排序（从左到右），确保数字顺序正确
locs = sorted(locs, key=lambda x: x[0])# 识别每个数字区域中的具体数字
output = []  # 存储最终识别的信用卡数字# 遍历每一个数字区域
for (i, (gx, gy, gw, gh)) in enumerate(locs):groupOutput = []  # 存储当前数字区域识别的数字# 提取数字区域（适当扩大边界5像素，确保包含完整数字）group = gray[gy - 5:gy + gh + 5, gx - 5:gx + gw + 5]cv_show(f'Digit Group {i}', group)  # 显示当前数字区域# 对数字区域进行二值化处理group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]cv_show(f'Binarized Digit Group {i}', group)  # 显示二值化后的数字区域# 查找当前数字区域内每个数字的轮廓group_, digitCnts, hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 对数字轮廓进行排序（从左到右）digitCnts = myutils.sort_contours(digitCnts, method="left-to-right")[0]# 识别每个数字for c in digitCnts:# 计算单个数字的外接矩形(x, y, w, h) = cv2.boundingRect(c)# 提取单个数字区域roi = group[y:y + h, x:x + w]# 调整为与模板相同的大小（57x88像素）roi = cv2.resize(roi, (57, 88))cv_show('Single Digit ROI', roi)  # 显示单个数字区域'''-------使用模板匹配识别数字---------'''scores = []  # 存储与每个模板的匹配得分# 与每个数字模板进行匹配for (digit, digitROI) in digits.items():# 使用相关系数匹配方法（TM_CCOEFF）进行模板匹配result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)# 提取匹配结果中的最大值（最佳匹配得分）(_, score, _, _) = cv2.minMaxLoc(result)scores.append(score)# 找到得分最高的模板对应的数字，即为识别结果groupOutput.append(str(np.argmax(scores)))# 在信用卡图像上绘制识别结果# 绘制矩形框住数字区域cv2.rectangle(image, pt1=(gx - 5, gy - 5),  # 左上角坐标pt2=(gx + gw + 5, gy + gh + 5),  # 右下角坐标color=(0, 0, 255),  # 红色thickness=1)  # 线宽# 在矩形上方绘制识别的数字cv2.putText(image, "".join(groupOutput),  # 要显示的文本(gx, gy - 15),  # 文本位置（左下角）cv2.FONT_HERSHEY_SIMPLEX,  # 字体fontScale=0.65,  # 字体大小color=(0, 0, 255),  # 红色thickness=2)  # 字重# 将当前数字区域的识别结果添加到总结果中output.extend(groupOutput)# 输出最终识别结果
print("信用卡类型: {}".format(FIRST_NUMBER[output[0]]))  # 根据第一位数字判断卡类型
print("信用卡号码: {}".format("".join(output)))  # 拼接所有数字并显示# 显示带有识别结果的信用卡图像
cv2.imshow("Final Result", image)
cv2.waitKey(0)
cv2.destroyAllWindows()  # 释放所有窗口资源
