Android 倒车影像

news 2025/9/9 8:29:39

实现原理（核心思想：双系统/双通路）

现代智能车机的实现方案通常基于一颗强大的SoC（系统级芯片），比如高通骁龙汽车平台（SA8155P, SA8295P等）或瑞萨RCAR系列。这类芯片的设计理念是：“一个芯片，多个操作系统” 或 “混合关键性系统”

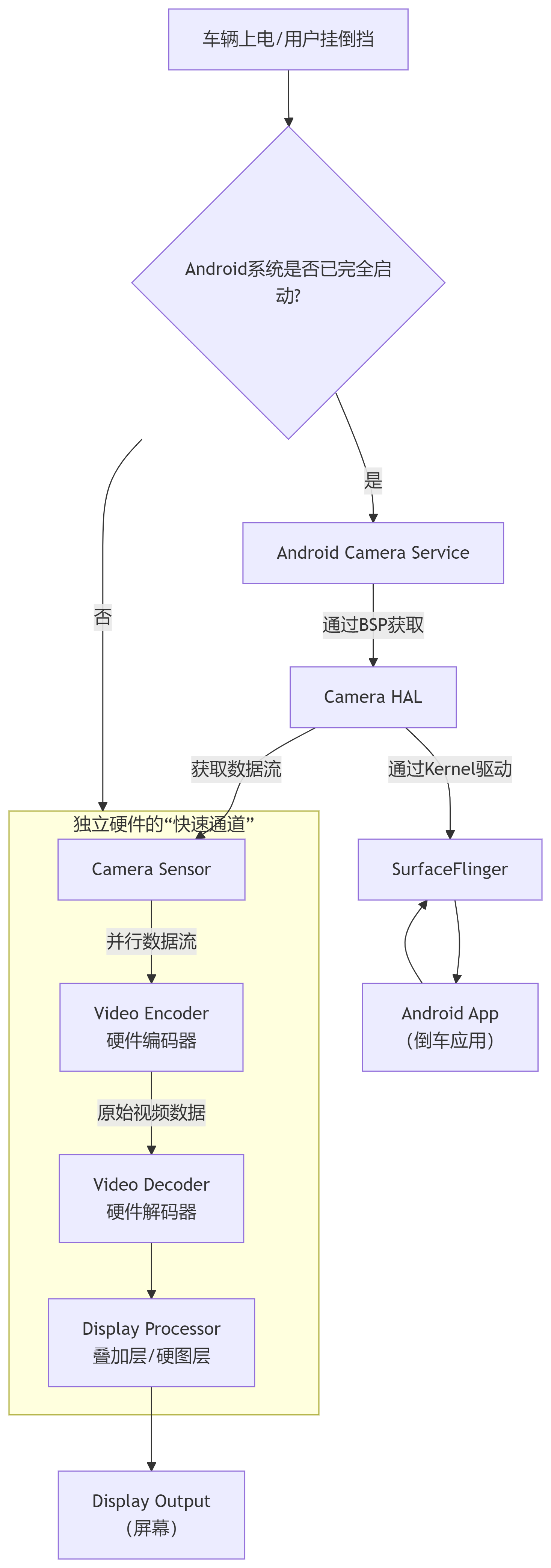

其核心原理可以概括为下图所示的流程：

1）硬件层面：独立的视频通路（Fast Path）

这是实现“Android未启动就显示”的关键。SoC内部并非只有一个处理核心，而是包含：

应用处理器（AP）：运行庞大的Android系统
图像信号处理器（ISP）：专门处理来自Camera传感器的原始数据
视频编解码器（Codec）：硬件单元，负责快速编码或解码视频流
显示处理器（Display Processor）：负责混合多个图层并输出到屏幕

“快速通路”的工作流程如下：

上电/倒挡信号触发：车辆上电或用户挂入倒挡时，一个硬件电平信号（如GPIO）或最简单的单片机（MCU）会首先被触发
Camera传感器上电：这个信号直接通知Camera传感器和ISP开始工作，采集视频数据。这个过程完全不依赖Android
硬件编解码：采集到的视频数据（通常是YUV格式）通过SoC内部的硬件编码器（如H.264编码器）进行编码，或者直接 bypass（旁路）编码环节
硬图层叠加（Overlay）：显示处理器有一个硬件覆盖层（Hardware Overlay）。这个层具有最高优先级，可以绕过Android的图形合成系统（SurfaceFlinger），直接向屏幕输出画面。倒车影像和简单的警示图形（如轨迹线）就由这个硬件层负责渲染
直接输出：处理好的图像数据通过显示接口（如LVDS, eDP, MIPI-DSI）直接输出到车机屏幕

整个通路：Camera -> ISP -> Codec -> Display Processor -> Screen，都是在硬件层面或极简的固件（Firmware）控制下完成的，类似于一个FPGA的流水线，延迟极低（<100ms），且不依赖Android内核和系统

2）软件层面：Bootloader阶段的迷你图形系统

在Android内核启动之前，系统会经历Bootloader阶段（如U-Boot）。在这个阶段，可以运行一个轻量级的图形应用或固件

这个迷你程序会初始化最基础的显示、GPU和Camera硬件
它持续监听倒挡触发信号。一旦收到信号，立即启动上述的“硬件快速通路”，将画面显示出来
等到Android系统完全启动后，这个迷你程序会将显示控制权交给Android系统上的倒车应用。此时，倒车影像可能会从一个“硬图层”切换为“Android应用图层”，用户可能感知不到任何切换，或者会有一个细微的闪烁

技术实现与代码

这部分代码通常不属于公开的Android AOSP代码，而是由芯片厂商（如Qualcomm, NXP）和车机供应商（Tier1）提供的BSP（Board Support Package） 和 特定固件

1）Android未启动时（Fast Path）

技术：直接操作寄存器、使用芯片厂商提供的底层SDK或固件
代码位置：通常在U-Boot阶段或芯片内置的DSP/协处理器程序中
语言：主要是 C 和汇编

示例（伪代码/概念代码）：

// 在Bootloader或MCU程序中
void main() {// 1. 初始化硬件：GPIO（用于检测倒挡信号）、Display、Camera ISPgpio_init();display_init();camera_isp_init();while(1) {// 2. 轮询或中断检测倒挡信号if(gpio_get_value(REVERSE_GEAR_PIN) == HIGH) {// 3. 启动Camera数据流camera_start_stream();// 4. 获取一帧数据（或配置DMA直接传输）frame_buffer = camera_get_frame();// 5. 简单处理（如缩放、颜色转换），通常由ISP硬件完成// 6. 直接写入显示缓冲区的特定Overlay层display_overlay_write(frame_buffer);}}
}

2）Android启动后（Slow Path）

当Android系统起来后，倒车功能会切换回标准的Android应用模式

技术：
○ Camera2 API：Android上访问Camera的主流API
○ SurfaceView / TextureView：用于显示实时视频流
○ Camera HAL：硬件抽象层，是Android框架与底层Camera驱动的桥梁。车机厂商会在这里做大量定制，以优化延迟和稳定性

代码（Java - Android App层）：

public class ReverseCameraActivity extends Activity {private CameraDevice mCameraDevice;private CameraCaptureSession mSession;private SurfaceView mSurfaceView;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_reverse);mSurfaceView = findViewById(R.id.surface_view);// 获取CameraManagerCameraManager manager = (CameraManager) getSystemService(Context.CAMERA_SERVICE);String cameraId = manager.getCameraIdList()[0]; // 通常后置摄像头ID为0// 打开摄像头manager.openCamera(cameraId, new CameraDevice.StateCallback() {@Overridepublic void onOpened(@NonNull CameraDevice camera) {mCameraDevice = camera;// 创建Capture请求，并将SurfaceView的Surface作为输出目标Surface previewSurface = mSurfaceView.getHolder().getSurface();final CaptureRequest.Builder requestBuilder = camera.createCaptureRequest(CameraDevice.TEMPLATE_PREVIEW);requestBuilder.addTarget(previewSurface);// 创建CaptureSessioncamera.createCaptureSession(Arrays.asList(previewSurface), new CameraCaptureSession.StateCallback() {@Overridepublic void onConfigured(@NonNull CameraCaptureSession session) {mSession = session;// 设置重复请求，持续显示预览画面session.setRepeatingRequest(requestBuilder.build(), null, null);}// ... 其他回调方法}, null);}// ... 其他回调方法}, null);}
}

底层支持（C++ - HAL/Kernel层）：
○ V4L2（Video for Linux 2）：Linux内核中处理视频设备的通用框架。Camera的底层驱动通常基于V4L2
○ DRM/KMS（Direct Rendering Manager/Kernel Mode Setting）：现代Linux系统管理显示输出的框架。负责模式设置、图层合成等

总结

特性	Android未启动时（Fast Path）	Android启动后（Slow Path）
核心原理	硬件快速通路，独立于AP	Android软件栈，运行在AP上
技术实现	Bootloader迷你程序、固件、直接操作硬件	Android App、Camera2 API、SurfaceView
代码语言	C、汇编	Java（App）、C++（HAL/Kernel）
延迟	极低（<100ms），实时性强	较高（100-300ms），依赖系统状态
优势	快、稳定、安全，不依赖系统	功能丰富、可交互、UI美观
