sv语言中压缩数组和非压缩数组

news 2025/9/9 7:54:31

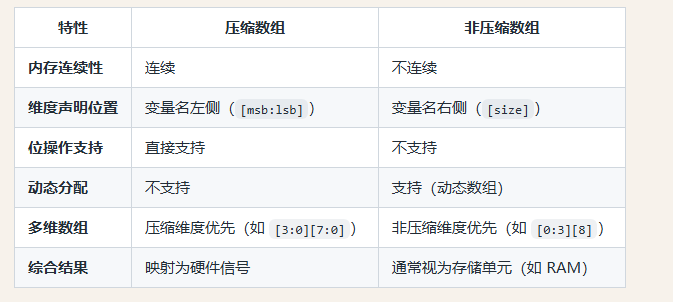

在 SystemVerilog (SV) 中，压缩数组（Packed Array）和非压缩数组（Unpacked Array）是两种不同的数组存储方式，主要区别体现在内存布局、访问方式和用途上。以下是详细对比：

1. 压缩数组（Packed Array）

内存布局：
- 连续存储，所有元素紧密排列在内存中，占用一个连续的位向量（bit vector）。
- 类似于 C 中的多比特变量（如 int 或 bit[31:0]）。
- 示例：bit [3:0][7:0] packed_array; 占用 32 位（4×8），视为一个整体。
访问方式：
- 支持位选择和部分选择（如 packed_array[2][3]）。
- 可直接用于位操作（如逻辑运算、移位等）。
用途：
- 用于硬件信号建模（如寄存器、总线）。
- 适合需要位级操作的场景（如协议字段、状态编码）。
- 可综合为硬件中的连续信号。
特点：
- 维度写在变量名左侧（如 [msb:lsb]）。
- 只能是静态数组（编译时确定大小）。
- 支持多维压缩（如 logic [2:0][1:0] 是 3×2 的压缩数组）。
- 如果一个数组被定义为有符号数，那么其存储的所有压缩数组都被默认为有符号
  数，而每个压缩数组的成员是无符号数。
- 压缩数组被指定为任何网线类型或者标量变量类型（如：ｒｅｇ、ｌｏｇｉｃ和ｂｉｔ）。具有预定义宽度的整数类型不能声明成压缩数组，这些类型包括：ｂｙｔｅ、ｓｈｏｒｔｉｎｔ、ｉｎｔ、ｌｏｎｇｉｎｔ以及ｉｎｔｅｇｅｒ。一个具有预定义宽度的整数类型可以被看作是一个一维的压缩数组。这些整数类型的压缩尺寸应该以趋向０的方向编号，并且最右边的索引是０。非压缩数组可以被指定为任何数据类型。

2. 非压缩数组（Unpacked Array）

内存布局：
- 元素独立存储，不保证内存连续，可能分散或按编译器优化布局。
- 类似于 C 中的数组（如 int arr[10]）。
- 示例：int unpacked_array[4]; 是 4 个独立的 32 位整数。
访问方式：
- 仅支持整体或索引访问（如 unpacked_array[1]）。
- 不支持直接位操作（需先赋值给压缩数组）。
用途：
- 用于存储大量数据（如存储器、数据缓冲区）。
- 适合软件建模（如测试平台中的动态数据）。
- 可动态分配（如 unpacked_array = new[size]）。
特点：
- 维度写在变量名右侧（如 [size] 或 [start:end]）。
- 可以是静态或动态数组。
- 支持复杂数据类型（如结构体、类对象）。

举个例子

logic [3:0][7:0] packed; // 4字节压缩数组（32位连续）
logic [7:0] unpacked [0:3]; // 4个独立的8位非压缩数组

initial begin
packed = 32'hAABB_CCDD; // 直接赋值
unpacked[0] = 8'hAA; // 逐个元素赋值
$display("%h", packed[2]); // 输出 CC（位选择）
end

在实际使用条件下

(1) 合并数组

支持位选择和部分选择：

可直接访问任意位或子范围。

packed_arr[2]      // 访问第 2 个 8 位元素（bits 16-23）
packed_arr[1][3]   // 访问第 1 个元素的第 3 位（bit 11）

支持位操作：
- 可直接用于逻辑运算、移位等。
```
assign packed_arr = (packed_arr << 4) | 8'hFF;
```

(2) 非合并数组

多维数组的区别

(1) 合并多维数组

(2) 非合并多维数组

5. 适用场景

(1) 合并数组的典型用途

(2) 非合并数组的典型用途

6. 混合使用示例

// 合并 + 非合并混合
logic [3:0][7:0] packed;      // 4×8 位合并数组
logic [7:0] unpacked [0:3];   // 4 个 8 位非合并数组initial beginpacked = {8'hAA, 8'hBB, 8'hCC, 8'hDD}; // 合并数组整体赋值unpacked = '{8'h11, 8'h22, 8'h33, 8'h44}; // 非合并数组初始化// 合并数组支持位操作packed[2] = packed[1] << 1;// 非合并数组需逐元素操作unpacked[0] = unpacked[1] & 8'hF0;
end

仅支持索引访问：

必须通过完整索引访问元素，不支持直接位操作。

unpacked_arr[2]       // 合法：访问第 2 个元素
unpacked_arr[1][3]    // 合法：访问第 1 个元素的第 3 位
// unpacked_arr << 4; // 非法！非合并数组不能直接移位

位操作需转换：
若需位操作，需先赋值给合并数组。
赋值与初始化
(1) 合并数组
整体赋值：
- 可一次性赋值所有位。
```
packed_arr = 32'hAABB_CCDD; // 合法
```
部分赋值：
- 支持对子范围赋值。
```
packed_arr[1:0] = 16'h1234; // 合法
```

需逐个元素赋值：

不能直接整体赋值（除非使用 '{} 初始化）。

unpacked_arr = '{8'hAA, 8'hBB, 8'hCC, 8'hDD}; // SystemVerilog 2005+ 合法
// unpacked_arr = 32'hAABB_CCDD;             // 非法！

动态数组需 new：

int dyn_arr[];
dyn_arr = new[4]; // 动态分配

维度顺序：
从左到右由高到低（类似 C 语言多维数组）。
```
logic [1:0][3:0] matrix; // 2×4 位，共 8 位
```
- matrix[1] 访问第 1 个 4 位元素（bits 4-7）。
维度顺序：
从右到左由高到低（类似 Verilog 传统数组）。
```
logic [3:0] matrix [0:1]; // 2 个独立的 4 位元素
```
- matrix[1] 访问第 1 个 4 位元素（独立存储）。
硬件信号建模：
- 寄存器、总线、协议字段（如 32 位数据总线）。
```
logic [31:0] data_bus; // 合并数组
```
位级操作：
- 状态机编码、位掩码、CRC 计算。
```
logic [7:0] crc = 8'hFF;
crc = crc ^ data[0];
```
存储大量数据：
- RAM、ROM、测试平台数据缓冲区。
```
logic [7:0] memory [0:1023]; // 1KB 存储器
```
动态数据结构：
- 动态数组、队列、关联数组。
```
int dyn_arr[]; // 动态数组
dyn_arr = new[100];
```
