论文阅读-SelectiveStereo

1 概述

本文主要结合代码对Selective的创新点进行针对性讲解，相关的背景知识可以参考我写的另两篇文章论文阅读-RaftStereo和论文阅读-IGEV。
SelectiveStereo的创新点总结来说就只有一项，在RaftStereo和IGEV的基础上，提出了分别提取图像高频信息和低频信息并融合的迭代算子SRU(Selective Recurrent Unit)，另一个Contextual Spatial Attention(CSA)模块是为其服务的。
SelectiveStereo对RaftStereo和IGEV都进行了改进，下面以IGEV为例进行具体说明。

2 模块

2.1 SelectiveIGEV和IGEV的差异

从代码上看，SelectiveStereo和IGEV的差异只有两处。一处是在计算inp_list的时候，SelectiveStereo用到了通道注意力self.cam，并使用空间注意力self.sam进一步得到了注意力图att；另一处实在使用self.update_block进行计算的时候，SelectiveIGEV额外多了att作为输入。
SelectiveStereo的相关代码为

class IGEVStereo(nn.Module):def forward(self, image1, image2, iters=12, flow_init=None, test_mode=False):# 此处省略部分代码...cnet_list = self.cnet(image1, num_layers=self.args.n_gru_layers)net_list = [torch.tanh(x[0]) for x in cnet_list]inp_list = [torch.relu(x[1]) for x in cnet_list]# 不同点1inp_list = [self.cam(x) * x for x in inp_list]att = [self.sam(x) for x in inp_list]# 此处省略部分代码...for itr in range(iters):disp = disp.detach()geo_feat = geo_fn(disp, coords)with autocast(enabled=self.args.mixed_precision, dtype=getattr(torch, self.args.precision_dtype, torch.float16)):# 不同点2net_list, mask_feat_4, delta_disp = self.update_block(net_list, inp_list, geo_feat, disp, att)

IGEV的相关代码为

class IGEVStereo(nn.Module):def forward(self, image1, image2, iters=12, flow_init=None, test_mode=False):# 此处省略部分代码...cnet_list = self.cnet(image1, num_layers=self.args.n_gru_layers)net_list = [torch.tanh(x[0]) for x in cnet_list]inp_list = [torch.relu(x[1]) for x in cnet_list]# 不同点1inp_list = [list(conv(i).split(split_size=conv.out_channels//3, dim=1)) for i,conv in zip(inp_list, self.context_zqr_convs)]# 此处省略部分代码...for itr in range(iters):disp = disp.detach()geo_feat = geo_fn(disp, coords)with autocast(enabled=self.args.mixed_precision, dtype=getattr(torch, self.args.precision_dtype, torch.float16)):# 不同点2net_list, mask_feat_4, delta_disp = self.update_block(net_list, inp_list, geo_feat, disp, iter16=self.args.n_gru_layers==3, iter08=self.args.n_gru_layers>=2)

2.2 上下文空间注意力

为实现不同感受野和频率信息的融合，上下文空间注意力（Contextual Spatial Attention，简称CSA）模块通过提取上下文信息作为引导的多层级注意力图谱。如图2-1所示，CSA可划分为两个子模块：通道注意力增强（Channel Attention Enhancement，简称CAE）和空间注意力提取器（Spatial Attention Extractor，简称SAE）。这两个子模块源自CBAM框架，作者进行了简化以更好地适配立体匹配任务。

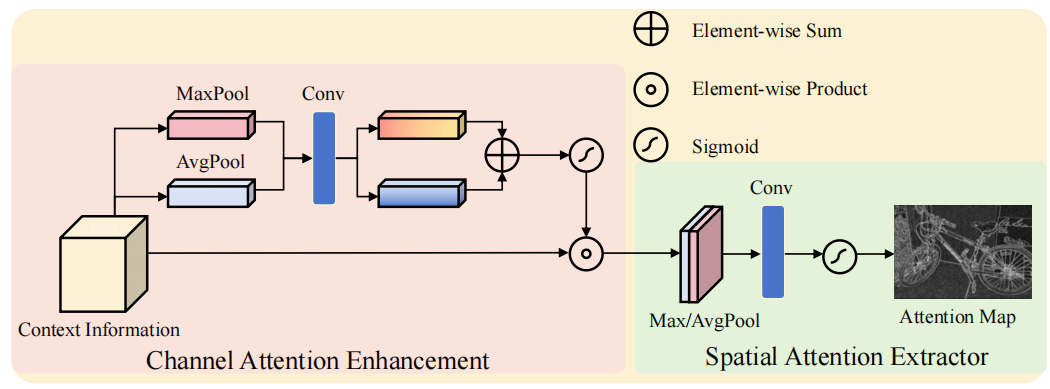

图2-1 上下文注意力示意图

2.2.1 通道注意力

通道注意力的代码实现如下所示，结合图2-1左侧的示意图应该比较容易理解。在给定上下文信息图 $c\in R^{C\times H\times W}$ 的情况下，首先对空间维度进行平均池化和最大池化操作，分别得到两个特征图$f_{avg}$和$f_{max}\in R^{C\times 1\times 1}$。接着通过两个独立的卷积层对这些特征图进行特征变换，也就是代码中的self.fc，是一个bottleneck结构，如果改成残差的形式就和yolo中的bottleneck一致了。随后将这两个特征图相加，并使用sigmoid函数将其转换为0到1之间的权重$M_c\in R^{C\times 1\times 1}$。最后通过逐元素乘积运算，初始特征图能够捕捉哪些通道具有数值高的特征值需要增强，哪些通道具有数值低的特征值需要抑制。

class ChannelAttentionEnhancement(nn.Module):def __init__(self, in_planes, ratio=16):super(ChannelAttentionEnhancement, self).__init__()self.avg_pool = nn.AdaptiveAvgPool2d(1)self.max_pool = nn.AdaptiveMaxPool2d(1)self.fc = nn.Sequential(nn.Conv2d(in_planes, in_planes // 16, 1, bias=False),nn.ReLU(),nn.Conv2d(in_planes // 16, in_planes, 1, bias=False))self.sigmoid = nn.Sigmoid()def forward(self, x):avg_out = self.fc(self.avg_pool(x))max_out = self.fc(self.max_pool(x))out = avg_out + max_outreturn self.sigmoid(out)

回看2.1节中SelectiveStereo对应的代码，self.cam生成了inp_list，而IGEV中是通过简单的卷积生成的inp_list，因此SelectiveStereo的inp_list特征表达能力会更强一些。
那么这个inp_list的作用是什么呢？看过我的另一篇博客论文阅读-IGEV的话可以知道inp_list对应于ConvGRU中的偏置项，而在SelectiveStereo中，作者选择使用了RaftConvGRU，那么inp_list就不是偏置项了，直接作为卷积的输入了。我觉得作者应该是认为经过sigmoid的结果作为偏置项不太合适才选择了RaftConvGRU。
这里也把ConvGRU和RaftConvGRU的代码放出来，方便读者查看。
RaftConvGRU代码如下，inp_list被concat在x当中。

class RaftConvGRU(nn.Module):def __init__(self, hidden_dim=128, input_dim=256, kernel_size=3, dilation=1):super(RaftConvGRU, self).__init__()self.convz = nn.Conv2d(hidden_dim+input_dim, hidden_dim, kernel_size, padding=(kernel_size+(kernel_size-1)*(dilation-1))//2, dilation=dilation)self.convr = nn.Conv2d(hidden_dim+input_dim, hidden_dim, kernel_size, padding=(kernel_size+(kernel_size-1)*(dilation-1))//2, dilation=dilation)self.convq = nn.Conv2d(hidden_dim+input_dim, hidden_dim, kernel_size, padding=(kernel_size+(kernel_size-1)*(dilation-1))//2, dilation=dilation)def forward(self, h, x):hx = torch.cat([h, x], dim=1)z = torch.sigmoid(self.convz(hx))r = torch.sigmoid(self.convr(hx))q = torch.tanh(self.convq(torch.cat([r*h, x], dim=1)))h = (1-z) * h + z * qreturn h

ConvGRU代码如下，inp_list就是[cz, cr, cq]。

class ConvGRU(nn.Module):def __init__(self, hidden_dim, input_dim, kernel_size=3):super(ConvGRU, self).__init__()self.convz = nn.Conv2d(hidden_dim+input_dim, hidden_dim, kernel_size, padding=kernel_size//2)self.convr = nn.Conv2d(hidden_dim+input_dim, hidden_dim, kernel_size, padding=kernel_size//2)self.convq = nn.Conv2d(hidden_dim+input_dim, hidden_dim, kernel_size, padding=kernel_size//2)def forward(self, h, cz, cr, cq, *x_list):x = torch.cat(x_list, dim=1)hx = torch.cat([h, x], dim=1)z = torch.sigmoid(self.convz(hx) + cz)r = torch.sigmoid(self.convr(hx) + cr)q = torch.tanh(self.convq(torch.cat([r*h, x], dim=1)) + cq)h = (1-z) * h + z * qreturn h

2.2.2 空间注意力

空间注意力的代码如下所示，结合图2-1右侧的示意图应该比较容易理解。采用和通道注意力相同的池化操作，但这次将池化维度调整为通道维度，对应于代码中的avg_out和max_out。随后将这些池化结果拼接成$R^{2\times H\times W}$的图像，并通过带有sigmoid函数的卷积层生成最终注意力图。回顾之前的处理流程可以发现，该注意力图在需要高频信息的区域具有高权重值，因为这些信息在上下文信息中具有较高的特征价值。而对需要低频信息的区域则赋予较低权重。总体而言，该注意力图能明确区分不同频率信息需求的区域。这个图有点像边缘图，物体的边缘即使图像中的高频信息区域。

class SpatialAttentionExtractor(nn.Module):def __init__(self, kernel_size=7):super(SpatialAttentionExtractor, self).__init__()self.samconv = nn.Conv2d(2, 1, kernel_size, padding=kernel_size//2, bias=False)self.sigmoid = nn.Sigmoid()def forward(self, x):avg_out = torch.mean(x, dim=1, keepdim=True)max_out, _ = torch.max(x, dim=1, keepdim=True)x = torch.cat([avg_out, max_out], dim=1)x = self.samconv(x)return self.sigmoid(x)

2.3 SRU

SRU看代码就非常容易理解了，它设计了两个GRU。一个GRU的kernel_size小，捕获图像中的高频信息，只需要小的感受野，如边缘，最终的结果和表示图像中高频区域的注意力att相乘；另一个GRU的kernel_size大，捕获图像中的低频信息，如平面，最终的结果和表示图像中低频区域的注意力1-att相乘。如果既不是高频也不是低频的，att就会趋于0.5，那么就会结合self.small_gru和self.large_gru两者的信息。

class SelectiveConvGRU(nn.Module):def __init__(self, hidden_dim=128, input_dim=256, small_kernel_size=1, large_kernel_size=3):super(SelectiveConvGRU, self).__init__()self.small_gru = RaftConvGRU(hidden_dim, input_dim, small_kernel_size)self.large_gru = RaftConvGRU(hidden_dim, input_dim, large_kernel_size)def forward(self, att, h, *x):x = torch.cat(x, dim=1)h = self.small_gru(h, x) * att + self.large_gru(h, x) * (1 - att)return h

SRU的示意图如下图2-2所示。

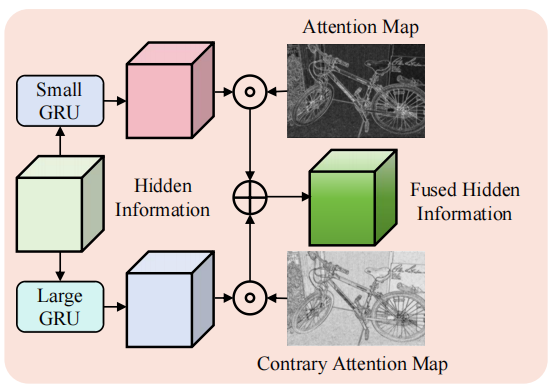

图2-2 SRU示意图

3 效果

加入SelectiveStereo之后，RaftStereo和IGEV的效果在不同的update次数下都有提升，如下表3-1所示。

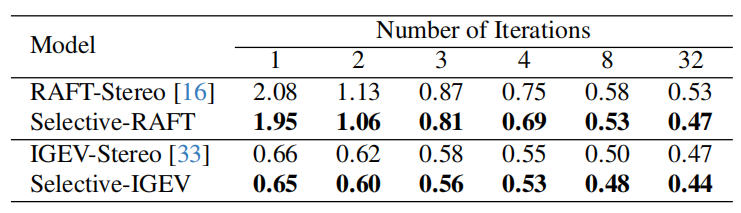

表3-1 不同update次数下SelectiveStereo的效果

IGEV和SelectiveIGEV可视化效果对比如下图3-1所示，SelectiveIGEV的细节部分效果明显更好。

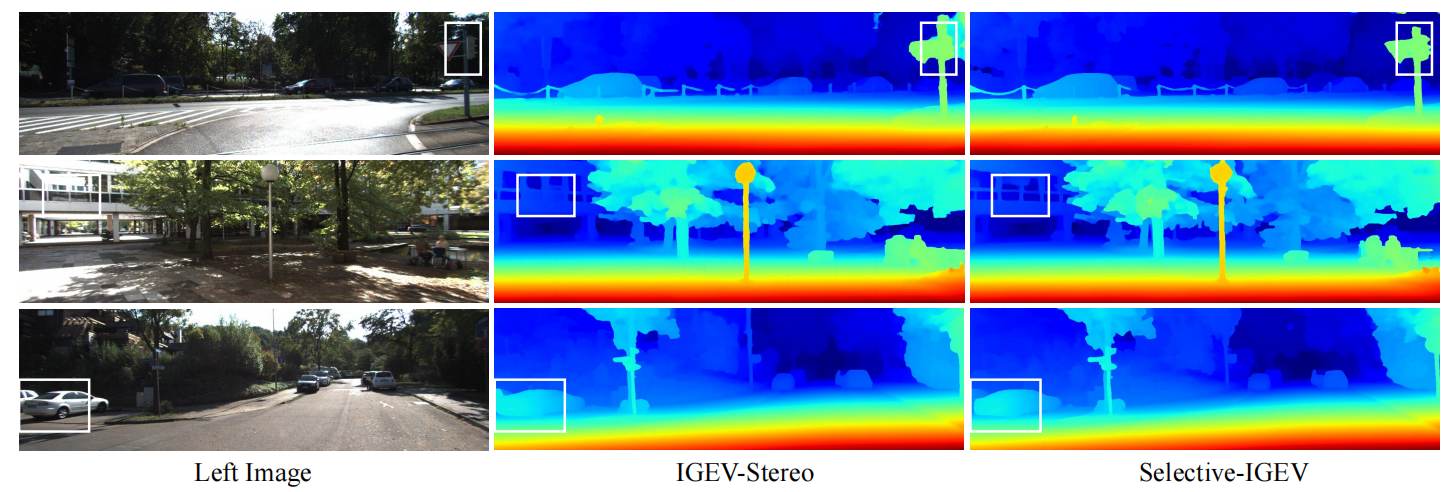

图3-1 IGEV和SelectiveIGEV可视化效果对比

SelectiveStereo在SceneFlow数据集和不同模型的EPE指标对比如下表3-2所示。

表3-2 SelectiveStereo在SceneFlow数据集和不同模型的EPE指标对比

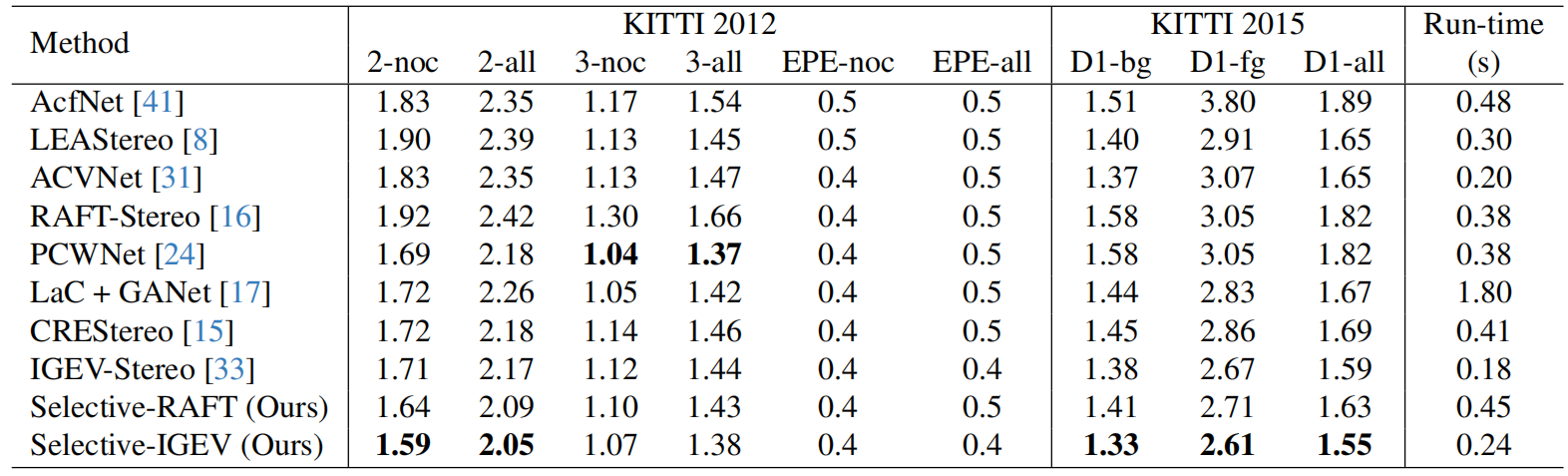

SelectiveStereo在KITTI数据集和不同模型的EPE指标对比如下表3-3所示。

表3-3 SelectiveStereo在KITTI数据集和不同模型的EPE指标对比

整体来说，使用了SelectiveStereo后效果方面会得到全方面的提升，不过速度方面是会下降的，因为引入了把一个GRU标成了大小两个GRU，且多了注意力的计算步骤。

参考资料

[1] Selective-Stereo: Adaptive Frequency Information Selection for Stereo Matching
[2] https://github.com/Windsrain/Selective-Stereo.git
[3] https://github.com/gangweix/IGEV.git
