硬件-电容学习DAY4——电容选型全攻略：从原理到实战
每日更新教程，评论区答疑解惑，小白也能变大神！"
目录
一.电容的基本概念与原理
二.电容的主要参数
三.常见电容类型与选用指南
3.1有机介质电容
3.2无机介质电容
3.3电解电容
四.电容选用原则
五.特殊应用场景
六.常见问题与注意事项
七.电容器的主要参数
八.电容器的选用方法
九.使用环境注意事项
一.电容的基本概念与原理
电容是储存电荷的电子元件，由两个金属电极和中间的绝缘介质构成。当两极施加电压时，电极会储存电荷，其储存能力用**电容量（C）**表示，单位为法拉（F）。公式为：
C = Q / U
其中Q为电荷量（库仑），U为电压（伏特）。电容量与极板面积（A）、介电常数（ε_r）成正比，与极板距离（d）成反比：
C = ε₀ε_r A / d
（ε₀为真空介电常数，8.85×10⁻¹² F/m）
特性：
- 直流电路中，电容充电完成后相当于开路。
- 交流电路中，电容允许电流通过，阻碍作用由容量和频率决定。
- 广泛应用于耦合、滤波、调谐等电路。
二.电容的主要参数
1. 电容量
标称值范围从皮法（pF）到法拉（F），实际容量可能存在误差（如±5%、±10%）。
2. 额定电压
电容器长期稳定工作的最高电压，超过可能导致击穿。常见有6.3V、16V、50V、400V等。
3. 温度系数
电容量随温度变化的比率，如陶瓷电容的NPO（稳定性高）、X7R（通用型）等。
4. 损耗角正切（tanδ）
衡量能量损耗的指标，高频电路中需选择低损耗电容（如云母电容）。
5. 绝缘电阻
反映介质漏电流大小，电解电容绝缘电阻较低（约几MΩ），薄膜电容可达10000MΩ以上。
6. 频率特性
部分电容（如电解电容）高频性能差，适合低频电路；陶瓷电容高频特性优异。
三.常见电容类型与选用指南
3.1有机介质电容
涤纶电容（CL）
- 优点：容量大（pF~μF）、耐热性好（120℃）。
- 缺点：高频损耗大。
- 用途：直流或低频电路（如音响耦合）。
聚苯乙烯电容（CB）
- 优点：精度高（±0.5%）、绝缘电阻高。
- 缺点：耐温仅75℃。
- 用途：精密定时电路。
聚丙烯电容（CBB）
- 优点：高频性能好，温度稳定性强。
- 用途：高频积分电路、交流应用。
3.2无机介质电容
瓷介电容（CC）
- 分类：
- NPO：稳定性高，用于高频谐振。
- X7R/Y5V：容量大但稳定性差，用于退耦。
- 优点：体积小、价格低。
云母电容（CY）
- 优点：高频损耗极小，耐高压。
- 用途：射频电路、高频滤波。
3.3电解电容
铝电解电容（CD）
- 优点：容量大（μF~F）、成本低。
- 缺点：寿命短、高频性能差。
- 用途：电源滤波、低频旁路。
钽电解电容（CA）
- 优点：体积小、稳定性好、寿命长。
- 缺点：耐压低、价格高。
- 用途：精密设备（如医疗仪器）。
固态电容
- 改进：无电解液，寿命更长，适合高频开关电源。
四.电容选用原则
1. 按电路需求选择类型
- 高频电路：选NP0陶瓷电容、云母电容。
- 电源滤波：选铝电解电容或固态电容。
- 定时电路：选聚苯乙烯或CBB电容。
2. 电压与容量匹配
- 工作电压需留余量（如选用1.5倍实际电压）。
- 避免过大的容量冗余，减少体积和成本。
3. 环境因素
- 高温环境：选聚丙烯或钽电容。
- 高湿度：选玻璃釉电容。
4. 极性注意
电解电容需区分正负极，反向电压会导致损坏。无极电容可任意连接。
五.特殊应用场景
1. 电机启动电容
需耐高压、大容量（如CBB60），耐受频繁充放电。
2. 安规电容（X/Y电容）
- X电容：跨接火线/零线，抑制差模干扰。
- Y电容：连接火线/地，耐高压防触电。
3. 超级电容
容量达法拉级，用于短时储能（如后备电源）。
六.常见问题与注意事项
- 电容失效：电解电容长期不用易干涸，上电前需缓慢激活。
- ESR（等效串联电阻）：开关电源中需选择低ESR电容（如固态电容）。
- 替换原则：高频电路不可用电解电容替代CBB电容。
通过理解电容参数与类型特性，可更高效地设计电路，避免因选型不当导致的性能下降或故障。
七.电容器的主要参数

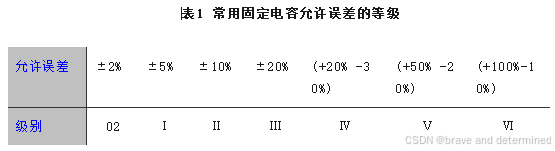

电容量表示电容器储存电荷的能力，实际容量与标称容量之间的偏差称为误差。常用固定电容的误差等级分为七级，从±2%（02级）到+100%/-10%（Ⅵ级），不同等级对应不同应用场景。

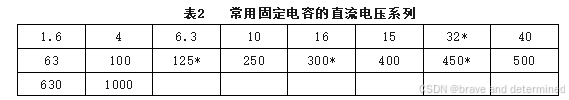

额定工作电压是电容器长期工作时能承受的最大直流电压，与介质材料和结构有关。电压过高会导致介质击穿，因此需留余量。电解电容的耐压值通常标有“*”，如16V、25V等。
温度系数反映电容量随温度变化的程度，稳定性要求高的电路需选择温度系数小的产品。绝缘电阻衡量漏电大小，一般小电容可达数百兆欧，电解电容较小。损耗指电容器发热消耗的能量，用损耗角正切值表示，高频电路需特别关注。

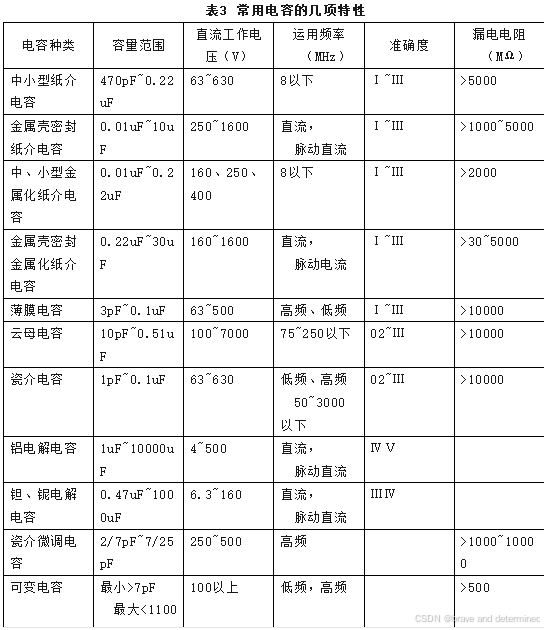

频率特性指电参数随电场频率变化的性质。高频下介电常数减小导致容量下降，损耗增加。不同电容器的最高工作频率不同，例如云母电容可达250MHz，而圆盘瓷介电容可达3000MHz。
八.电容器的选用方法
低频耦合、旁路电路可选用纸介或电解电容。低频放大器耦合电容常用1-22μF电解电容；旁路电容按频率选择：低频用10-220μF电解电容，中频用0.01-0.1μF薄膜电容，高频需云母或瓷介电容。电源滤波和退耦电路优先选电解电容。
对精度要求不高的旁路、耦合电路，容量接近设计值即可。振荡回路、滤波器等需高精度电容，误差需严控。额定电压应高于实际工作电压10%-20%，脉动或交流电压峰值不得超过额定值。有极性电容禁止用于交流电路。
绝缘电阻低的电容器漏电流大，易导致电路异常或发热损坏。高温高压环境需选择高绝缘电阻产品，电桥、运算电路更需严格把控。损耗角正切值影响滤波器、振荡回路的品质因数，需优选低损耗型号。
温度系数大的电容器会导致电路漂移，稳定性要求高的场合应选温度系数小的产品。高频电路需关注分布电感和引线电感，引线长度应尽量缩短。例如纸介电容的分布电感可能引发超高频寄生反馈。
九.使用环境注意事项
高温环境会加速电容器老化，设计时需远离热源并加强散热，必要时采用风冷。普通电解电容在低温下电解液可能结冰，需选用耐寒型号。多风沙或高湿度环境应使用密封型电容器以提升可靠性。
电解电容的耐温性能较差，需严格限制工作电压。小容量电容虽损耗低，但仍需留电压余量并注意环境温度影响。高频应用中，电容的自身电感和引线电感会降低性能，需选择频率特性匹配的产品。
安装时避免机械应力，防止引脚断裂。定期检查电容外观，如出现鼓包、漏液需立即更换。不同材质的电容器老化速度不同，电解电容一般寿命较短，需定期维护。
