电子元器件+模拟电路硬件

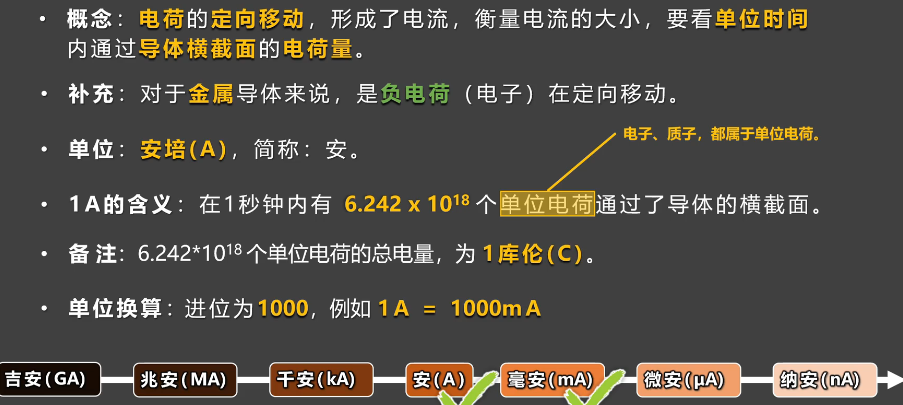

电流
电子移动方向：负极到正极
电流移动方向：正电荷移动的方向
电场 电势 电势能

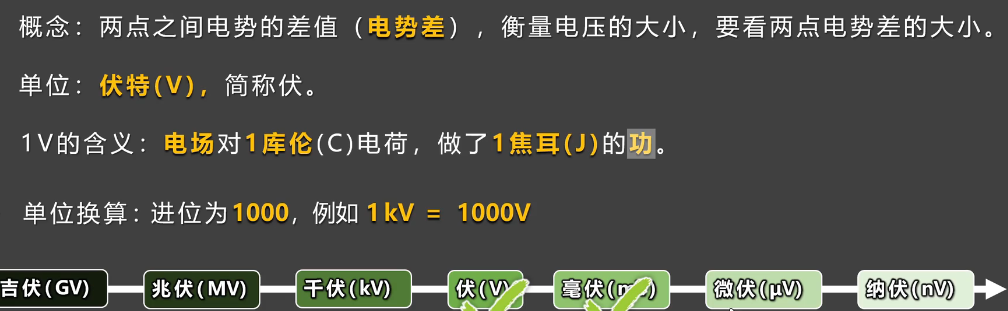

电压（电势差）
电场方向：高电势流向低电势

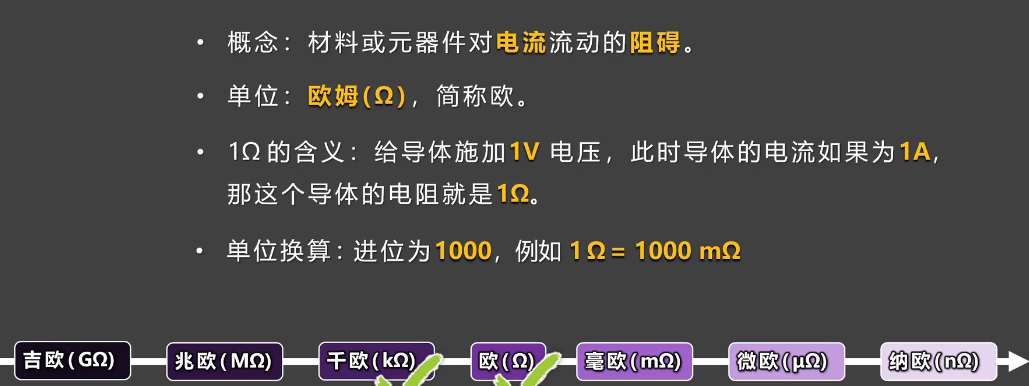

电阻

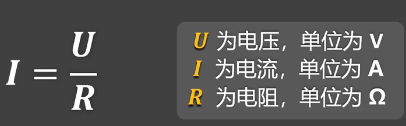

欧姆定律
只适用于纯电阻设备

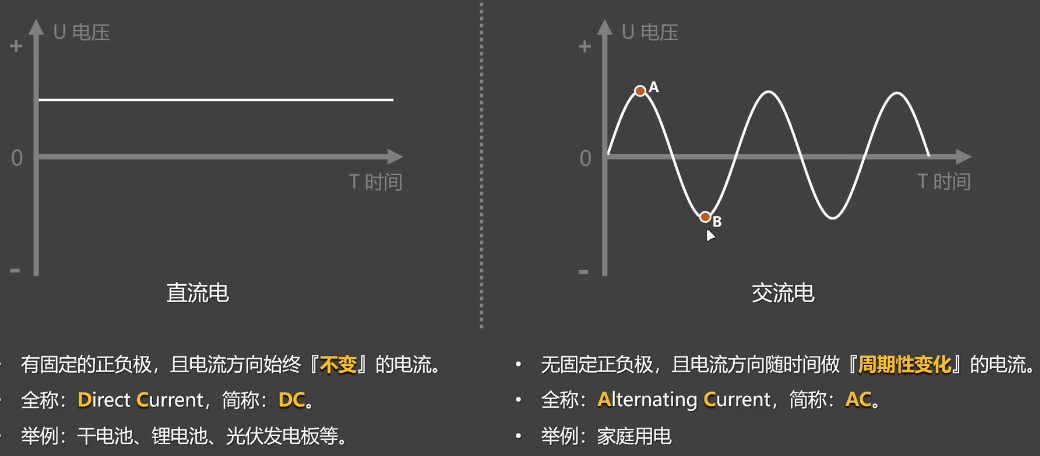

直流电和交流电
ps：正负表示的是方向
弱电 强电
弱电：<36V
安全电压：36V
感知电流——摆脱电流——致命电流

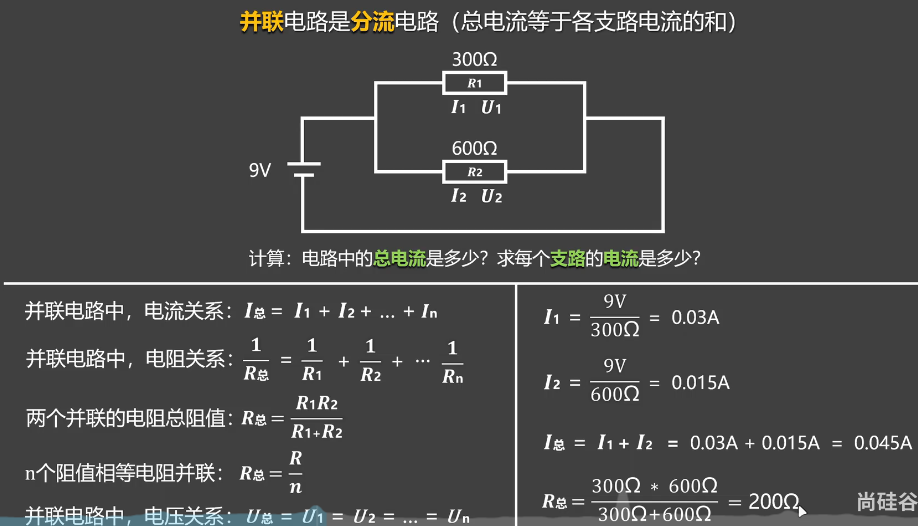

串联电路 并联电路
电池的负极是0V，电池的正极是电池的电压
两个电阻串联——电阻是两个电阻的和；两个电阻并联——电阻是相乘比相加

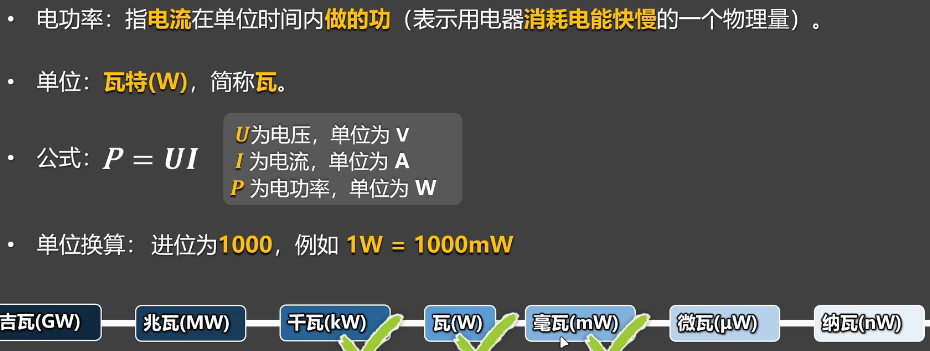

电功率
瓦时
功率为1w的用电器工作1h，消耗的电能是1瓦时
瓦时=功率（w）*时间（h）
千瓦时
安时
1安时表示该电池能以1A的电流持续工作1h

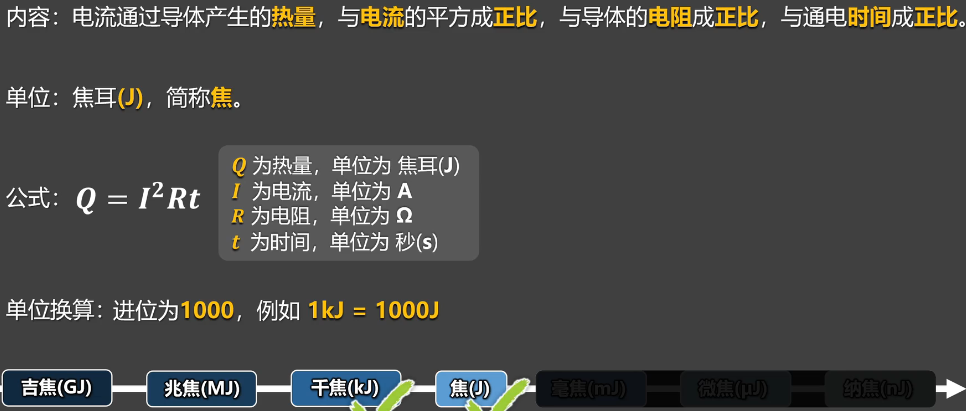

焦耳定律
电阻器
分类：固定电阻；可调电阻；特种电阻

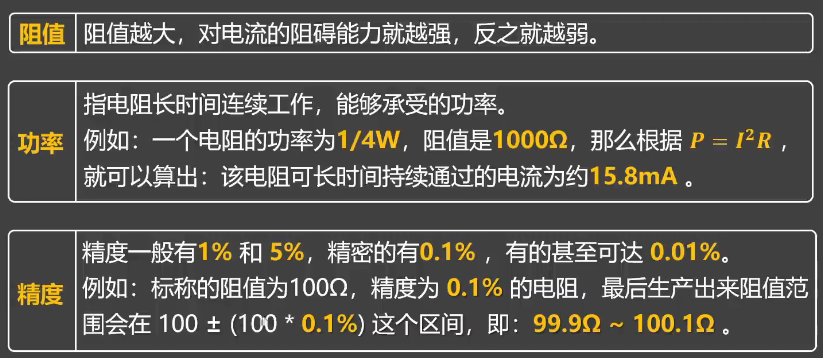

关键参数：
通常功率越大，电阻的大小越大
固定电阻
线绕电阻（线缠绕）；碳膜电阻（镀碳膜）；金属膜电阻（镀金属膜）；贴片电阻（保护层，电阻层，绝缘基板）；金属箔电阻
可调电阻
常见有旋转式和滑动式
特种电阻
保险丝
光敏电阻

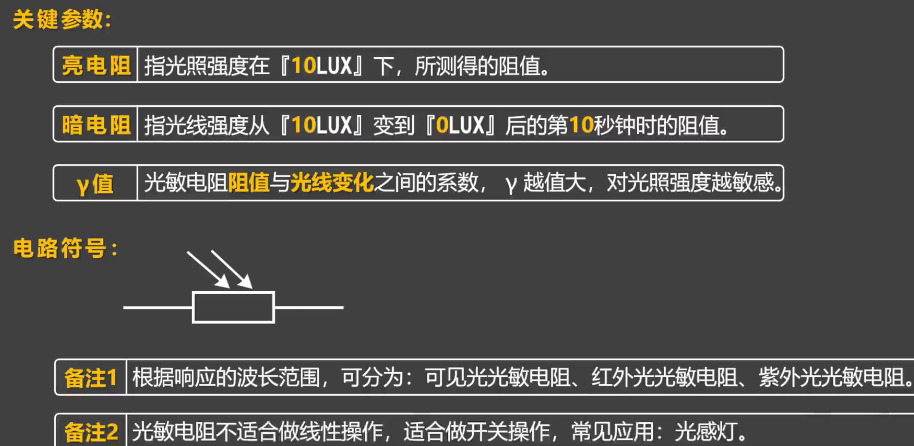

对光敏感的电阻，阻值会随光照强度而改变；黑暗中阻值高（MΩ），光照下阻值小（Ω）
压敏电阻

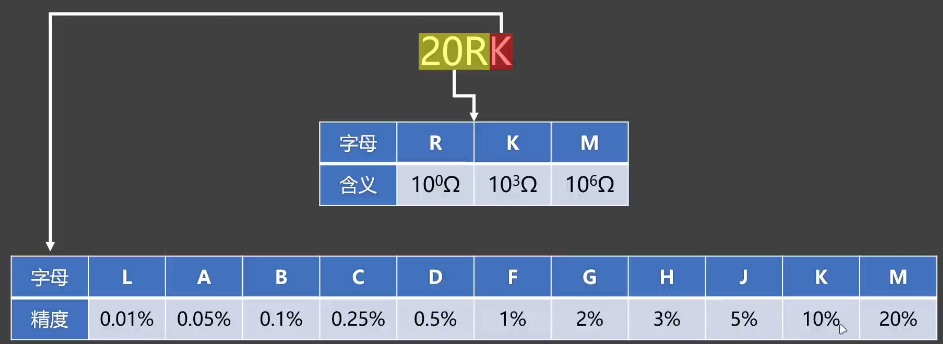

电阻器--阻值识别
直标
三位数字代码
101=100Ω
3R3=3.3Ω
四位数字代码
精密标注
色环
阻值标准
让阻值的分布配合精度后，尽可能达到阻值的全覆盖
元器件数据手册
电容器
充点—放电

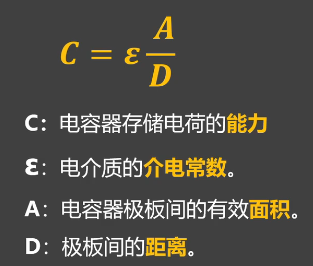

电容的决定式

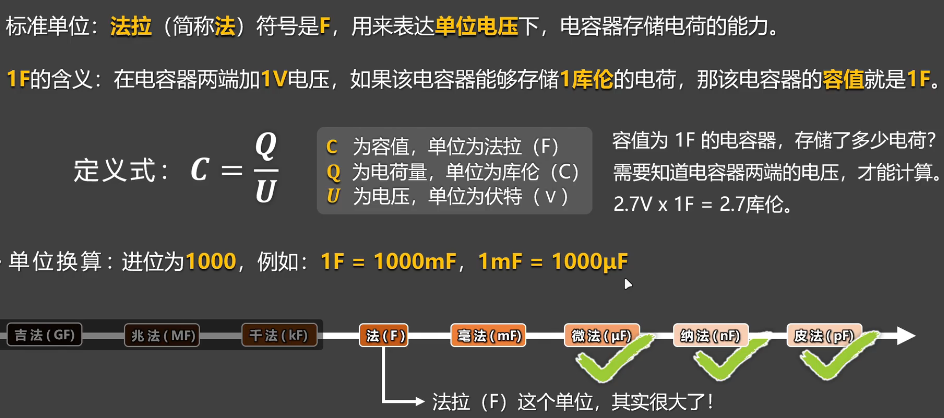

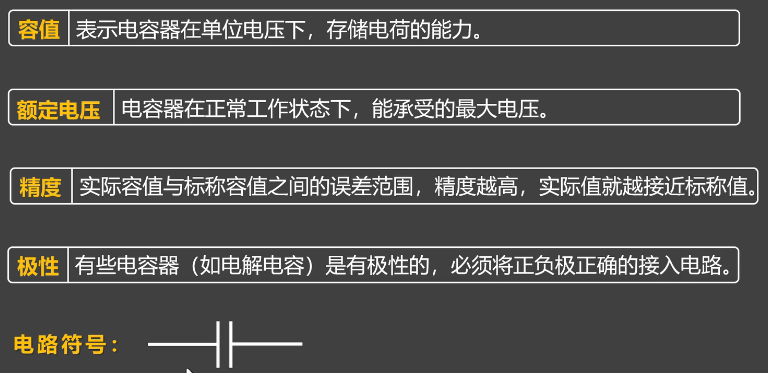

单位 参数
规律：外观大的电容器，一般来说容值较大，或额定电压较高。
电容器—隔直流通交流

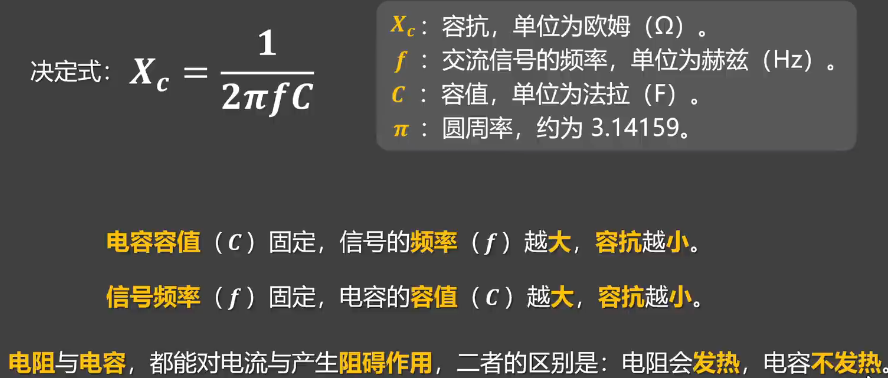

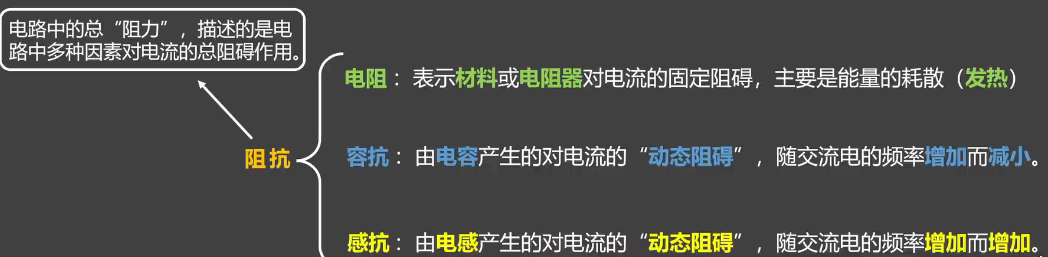

电容器—容抗
电容对电流的阻碍作用称之为容抗，并且随着时间的延长，阻碍作用越来越大
电阻，电容，电感都会对电流有阻碍作用
电容器—滤波
半波整流，全波整流
电容器--陶瓷电容；空气电容；超级电容
基础物理定律

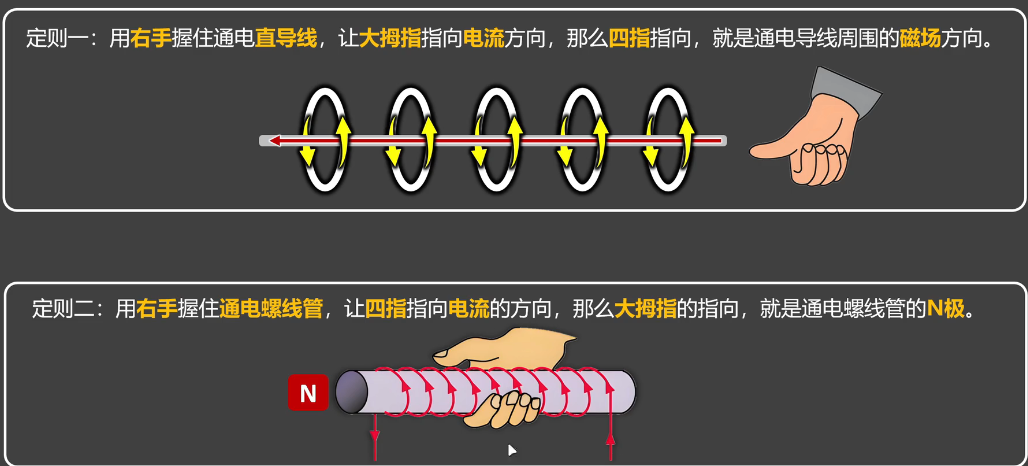

安培定则：（右手定则）
法拉第电磁感应定律

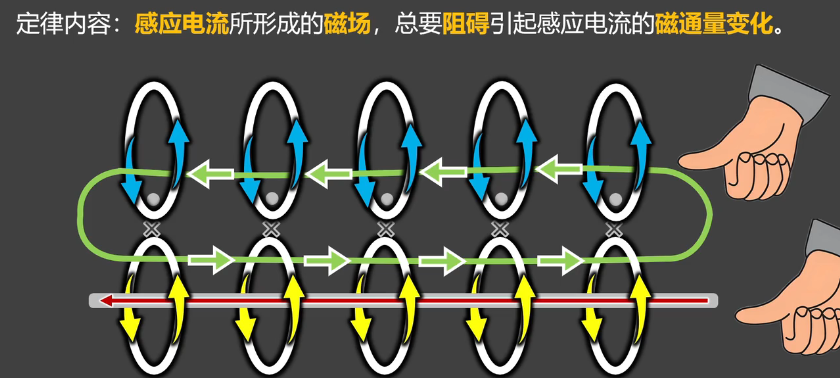

楞次定律

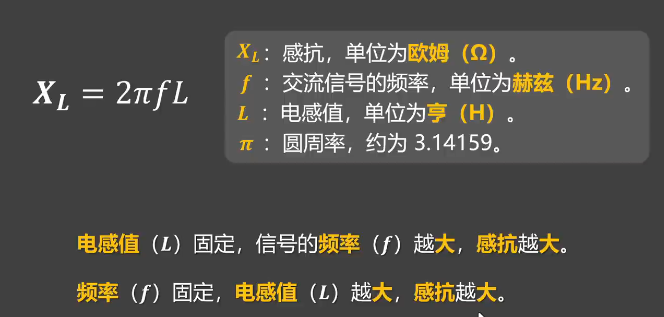

电感器

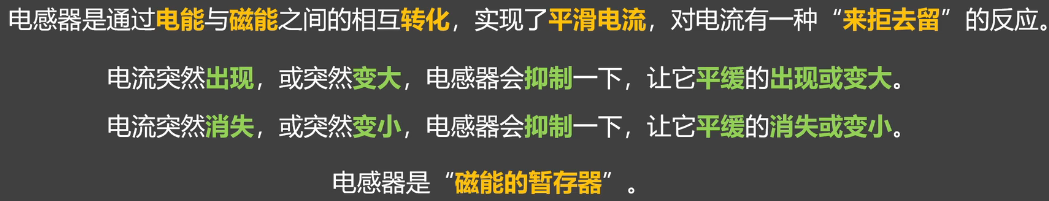

一种把电能转换成磁能，并可以将磁能存储起来的元器件

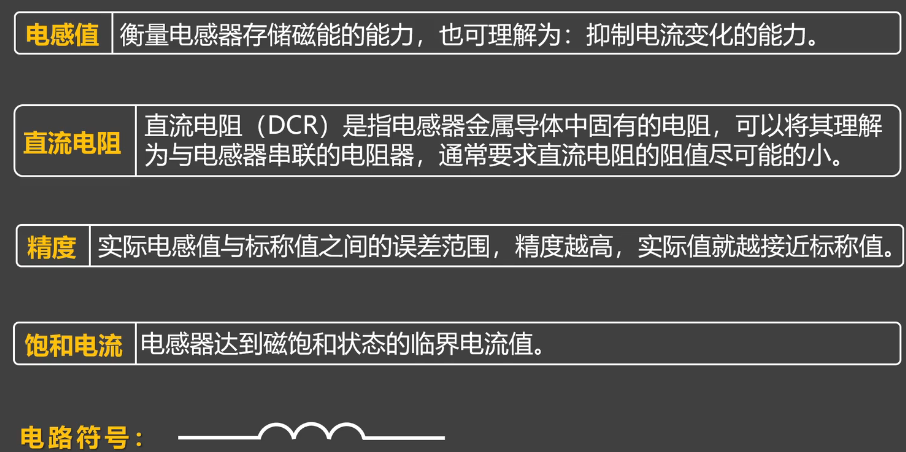

单位 / 参数
定义式的负号表示的是和电流的方向相反

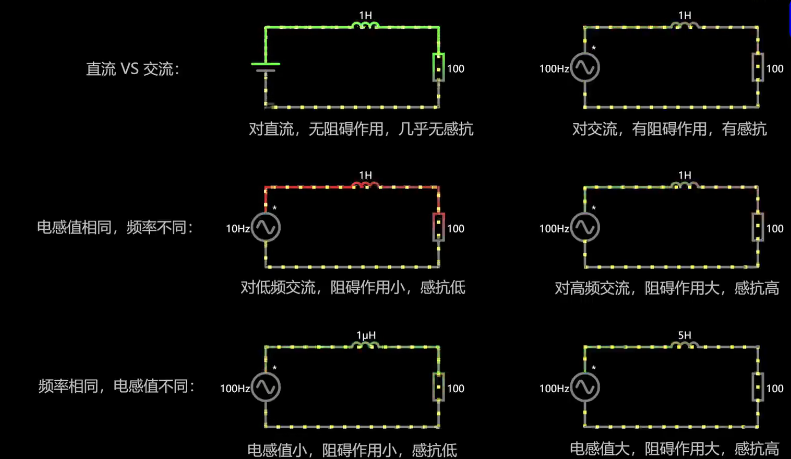

通直隔交
储能

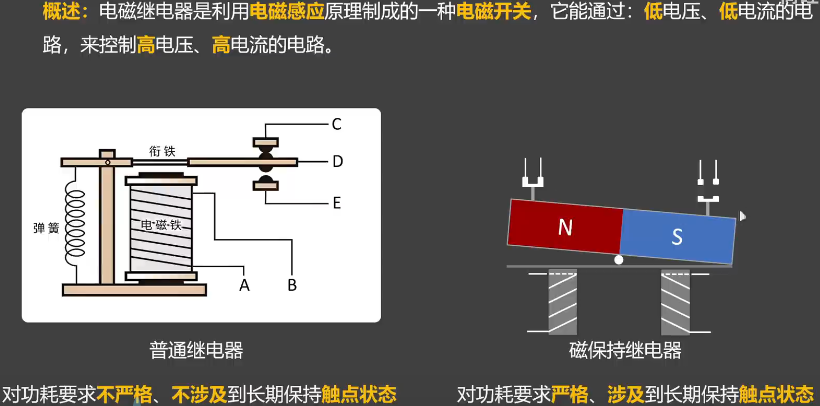

电磁继电器
磁保持继电器只有在切换触电的时候，电磁铁会通电

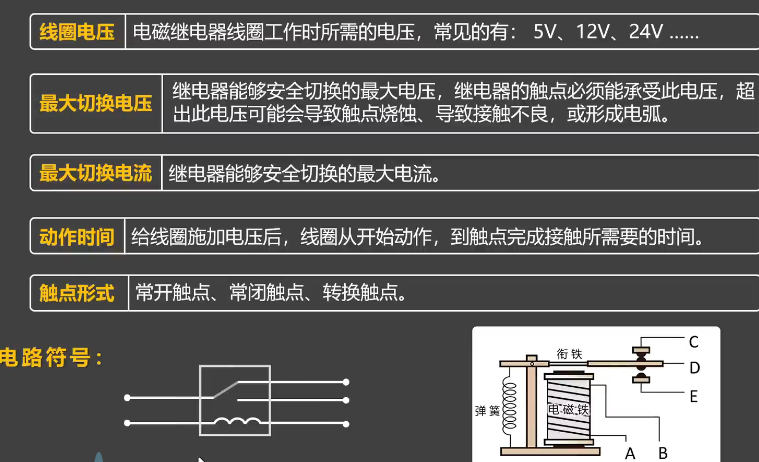

关键参数

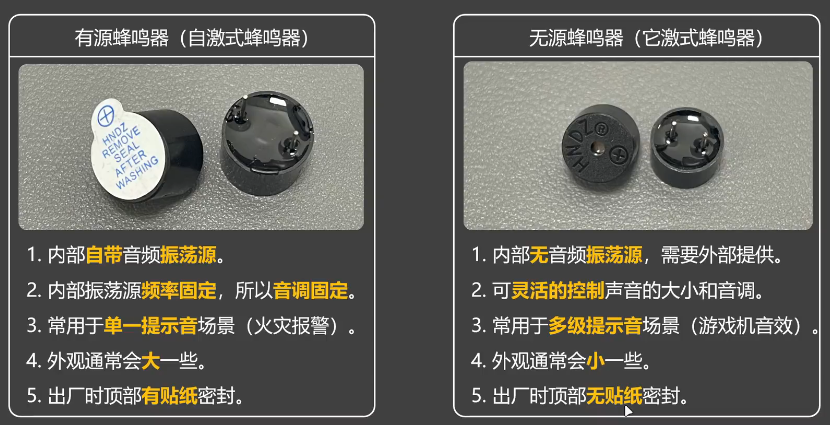

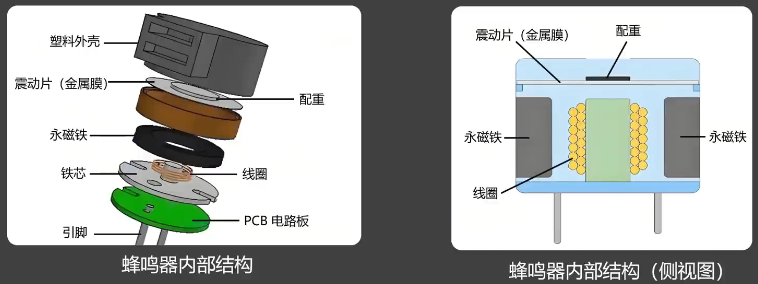

蜂鸣器
能发出声音的电子元器件

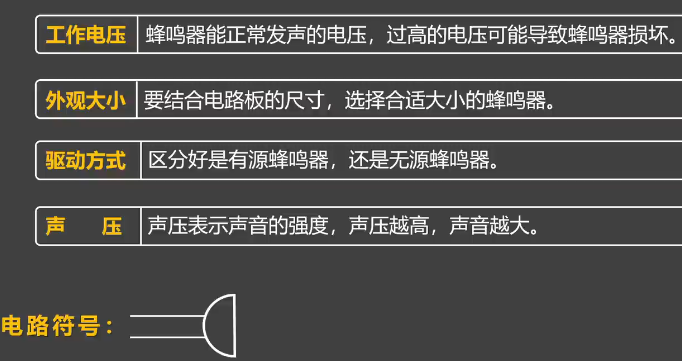

关键参数
半导体
介于导体和绝缘体之间的材料，有时导电有时不导电——导电性可控

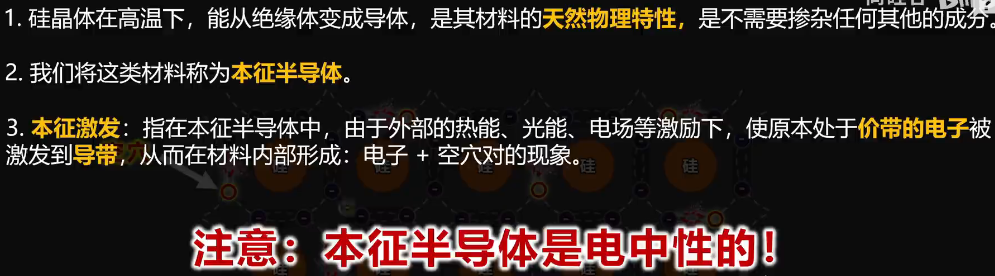

本征半导体

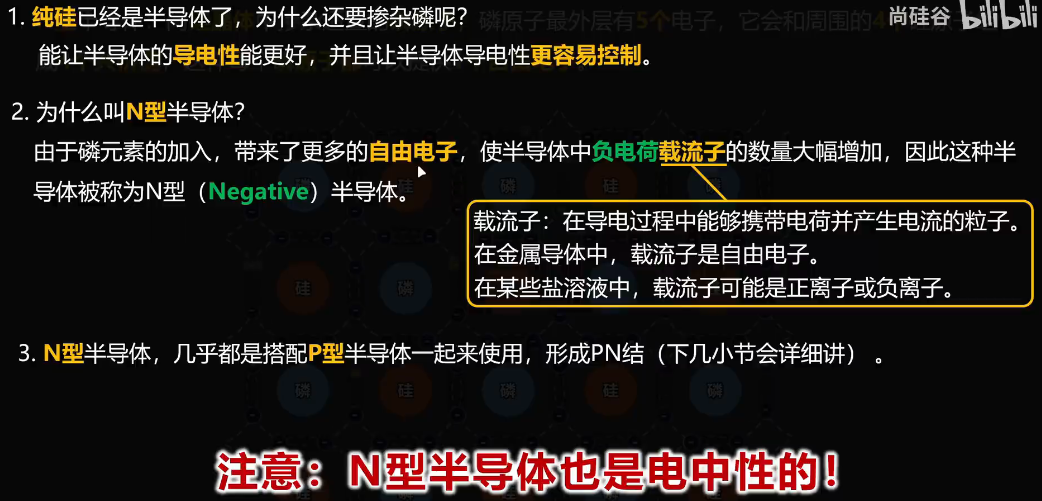

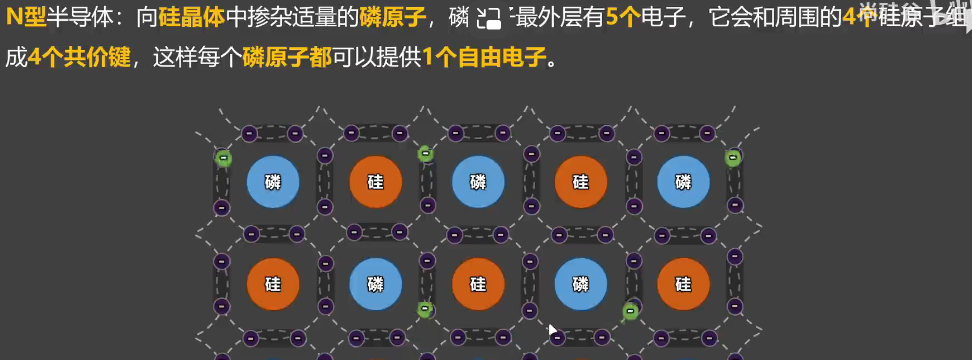

N型半导体

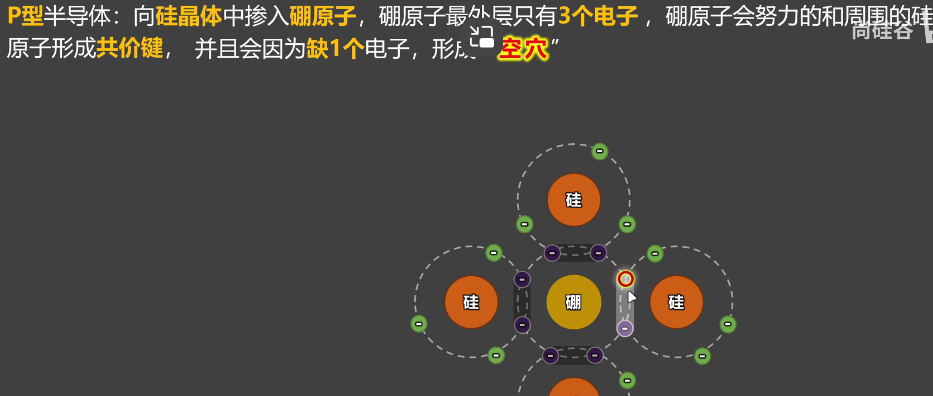

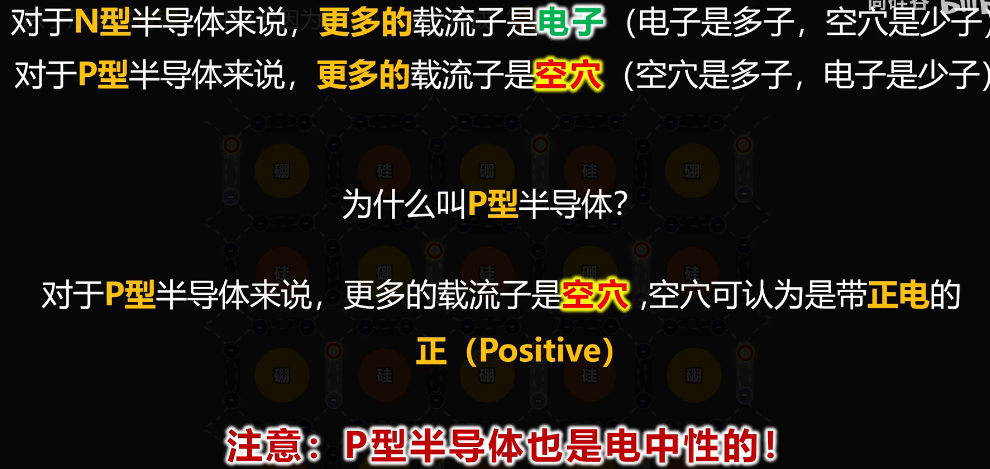

P型半导体
PN结

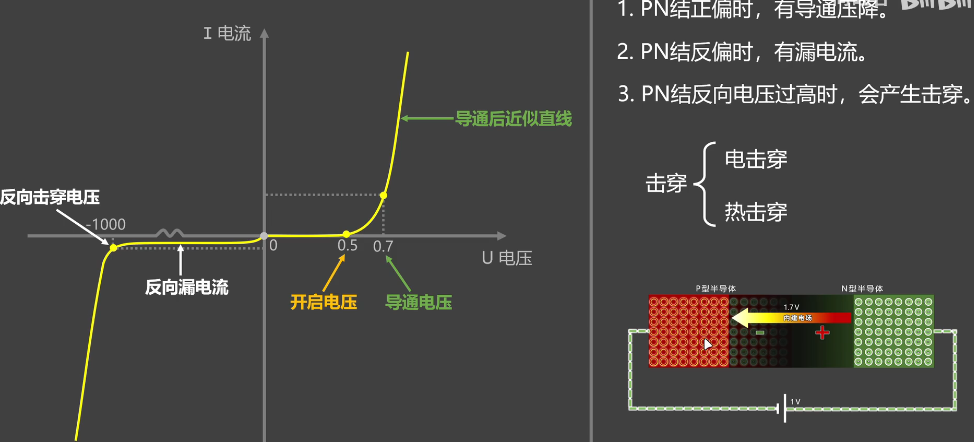

PN结的伏安特性曲线
PN结的应用—二极管
伏安特性曲线：元器件两端电压，与通过它电流的关系曲线
二极管
由半导体材料制成的元器件，只允许电流在单方向流动
整流二极管

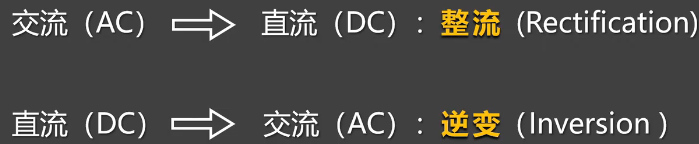

整流：交流电转换成直流电的过程
半波整流 全波整流
作用：整流，防反接；防倒灌
关键参数：
稳压二极管
又称齐纳二极管

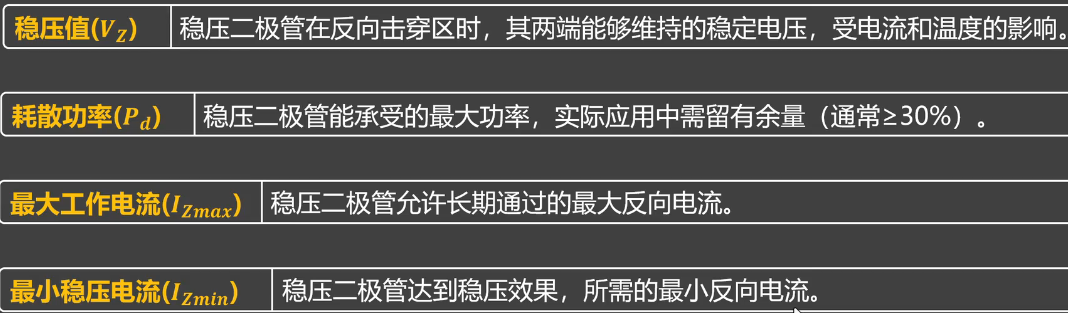

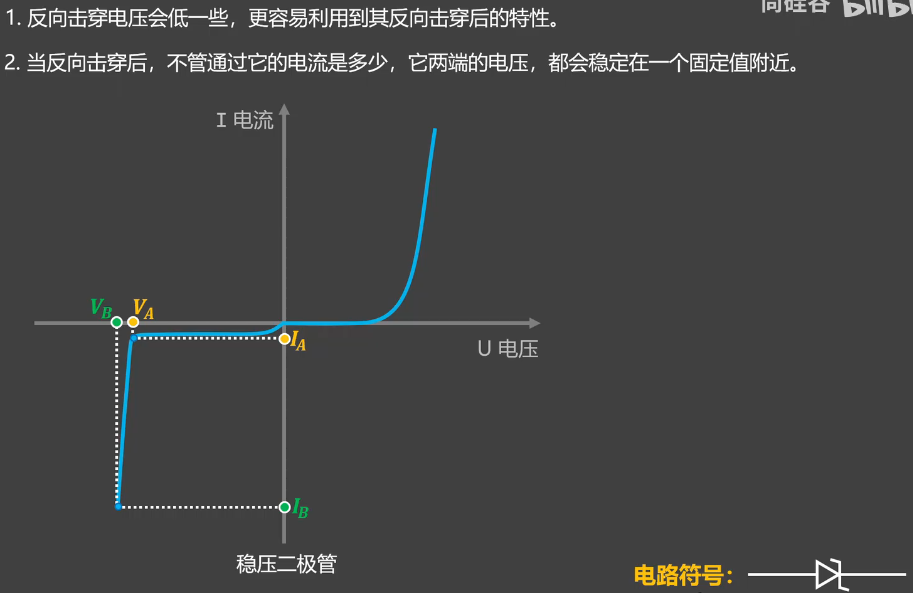

利用了二极管的反向击穿特性，在击穿后，可以将两端电压稳定在一个固定值附近，可以为电子设备提供稳定的电压。
发光二极管 LED

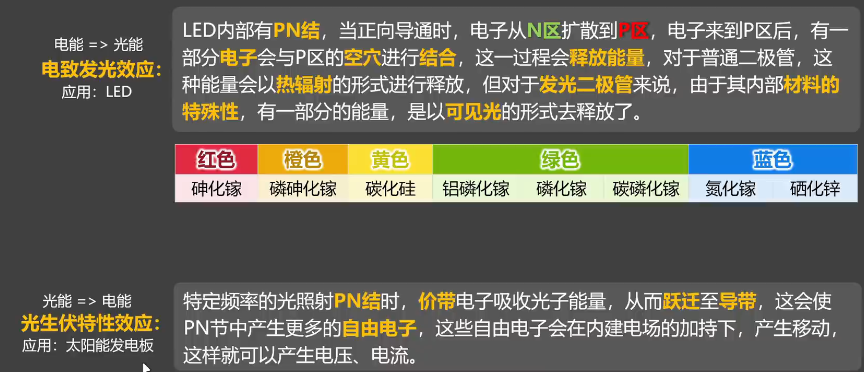

电能转化成光能，核心原理是电致发光效应

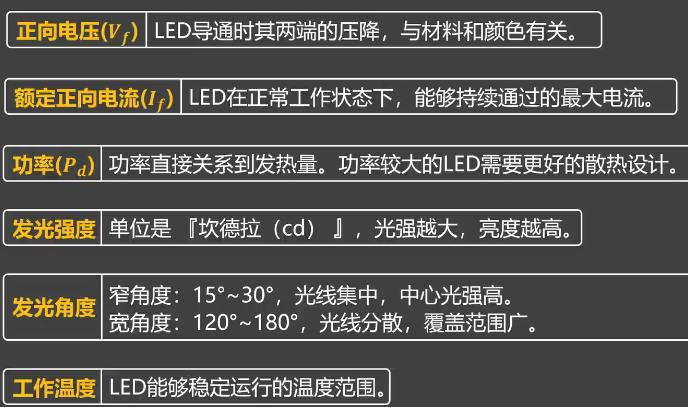

关键参数

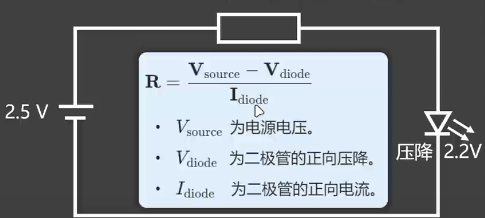

LED限流电阻的计算方法
LED在点亮后（正向导通后），即使电压轻微增加，电流也会急剧增大，大电流很容易烧毁LED，所以要给LED加限流电阻
限流电阻的阻值：
数码管

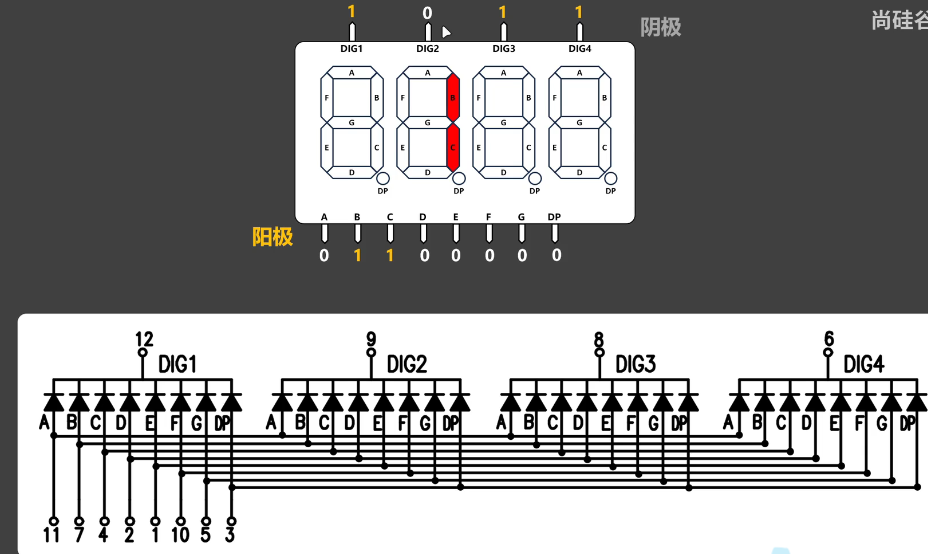

共阳极数码管 共阴极数码管

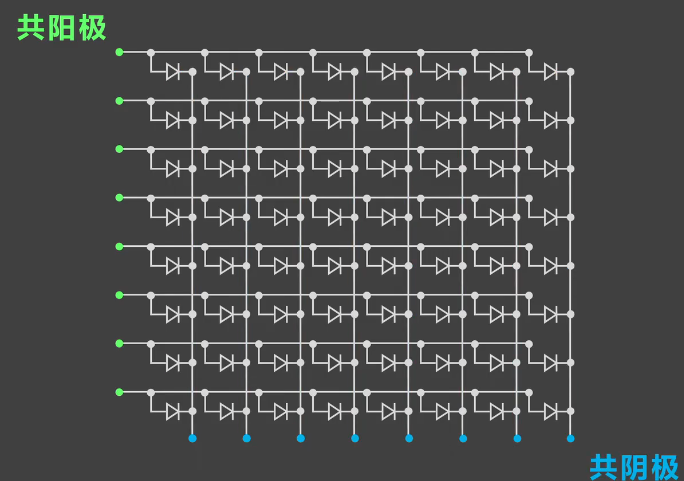

点阵屏
每一行共阳极，每一列共阴极
三极管BJT

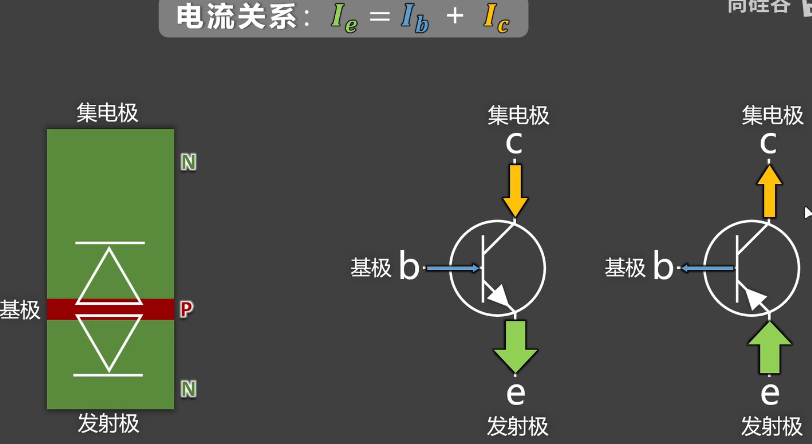

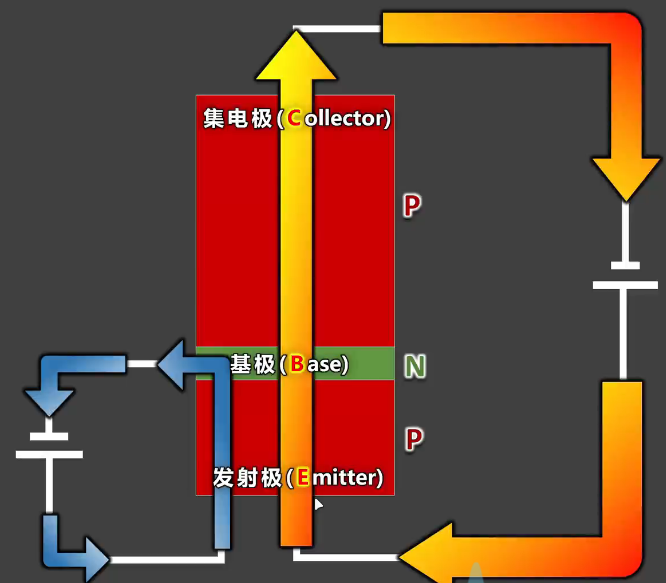

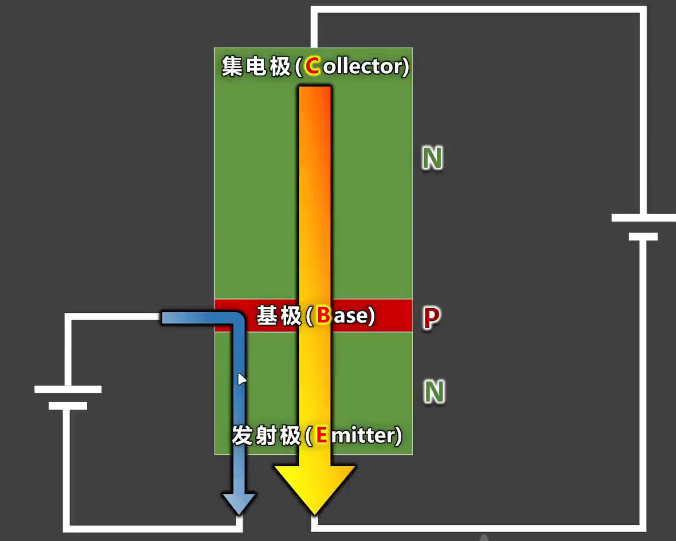

内部结构和原理

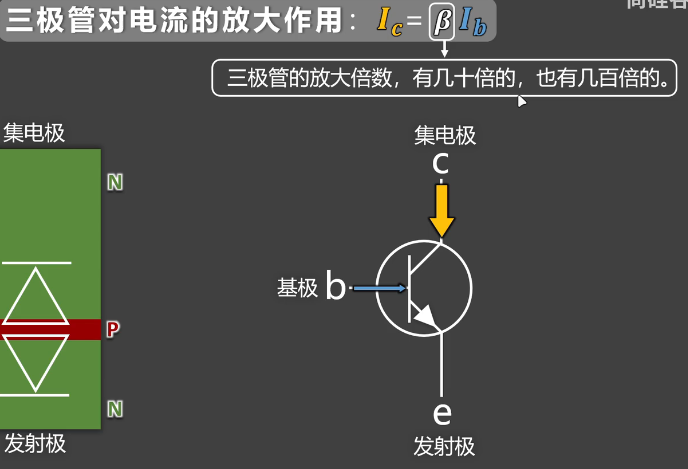

小电流控制大电流
NPN型
发射极发射的是电子
PNP型
发射机发射的是空穴

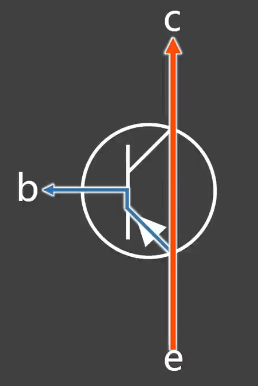

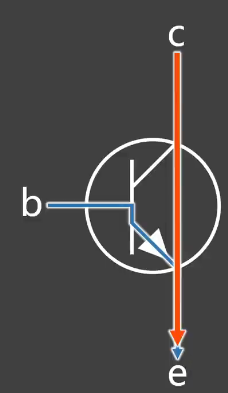

分辨类型和极性
核心：箭头一直都是由P指向N的
1.中间的都是b（基极）
2.箭头所在的线是e（发射极）
3.剩下的是c（集电极）
4.PNP是e指向b
5.NPN是b指向e
主要特点
三极管的三种工作状态：截止状态；放大状态；饱和状态

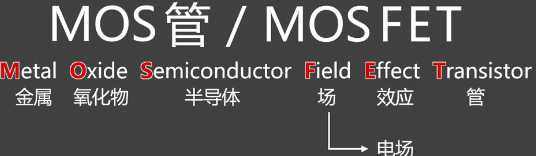

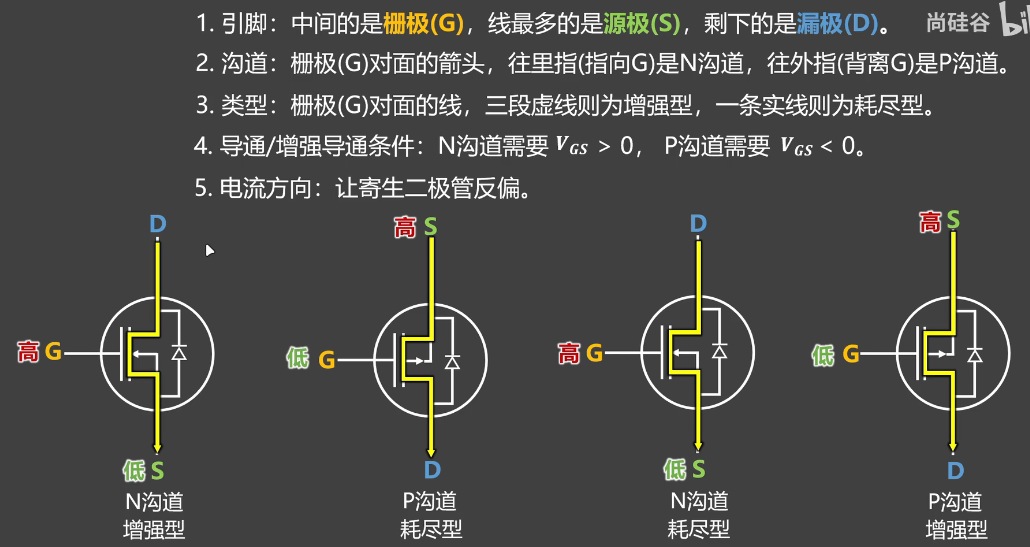

MOS管

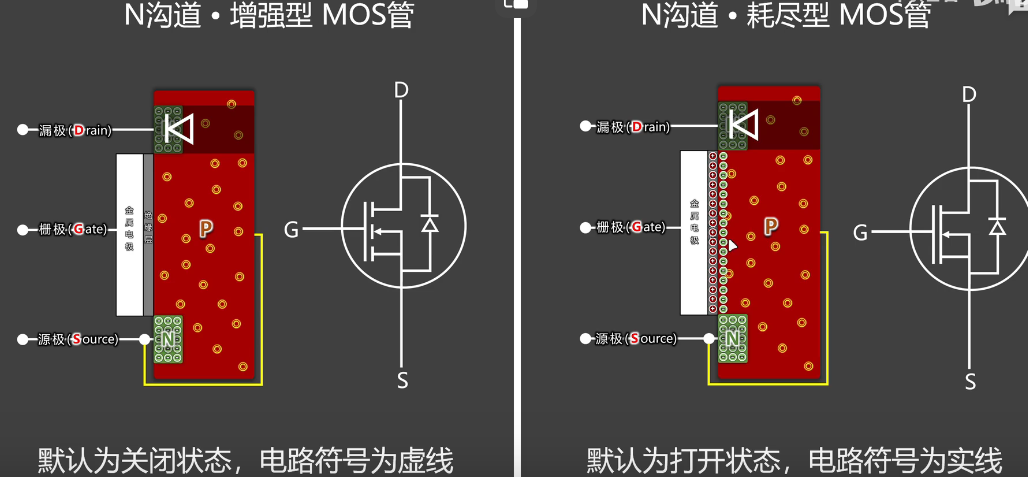

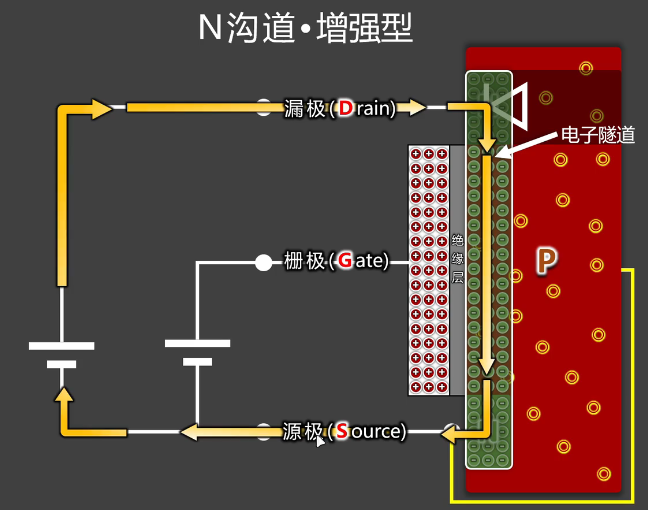

N沟道 · 增强型 MOS管
N沟道 · 耗尽型 MOS管

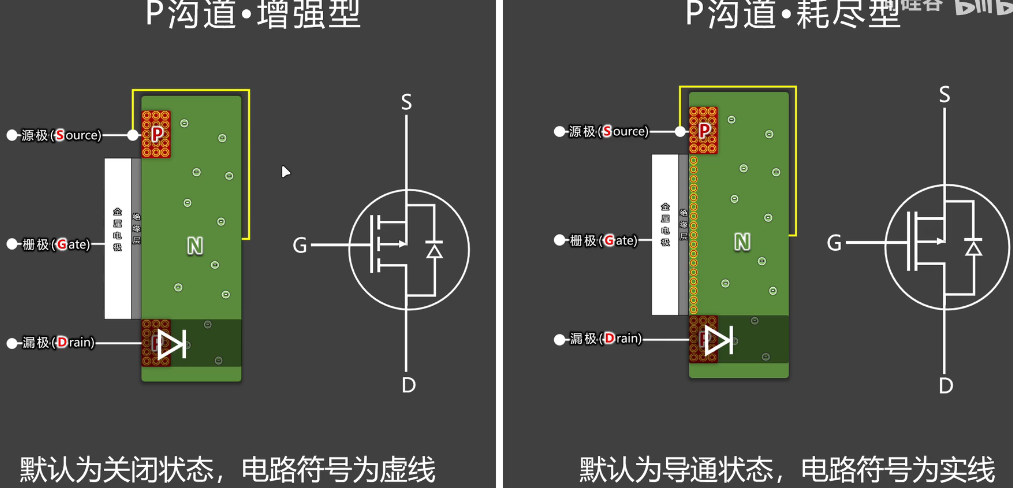

P沟道 · 增强型 / 耗尽型 MOS管
快速分辨类型

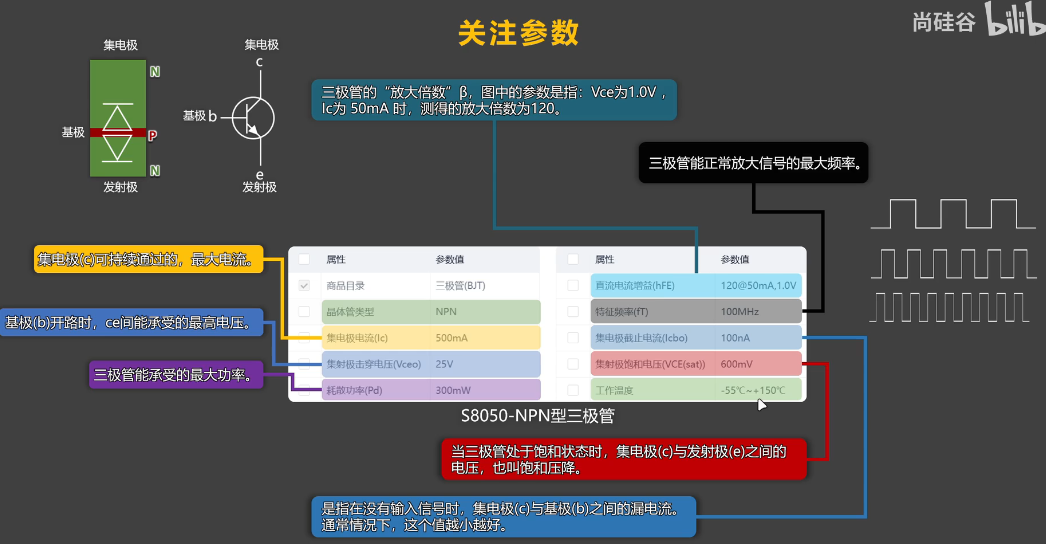

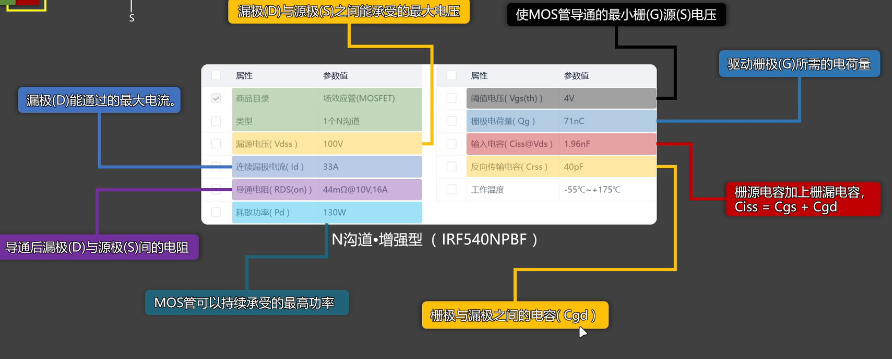

核心参数

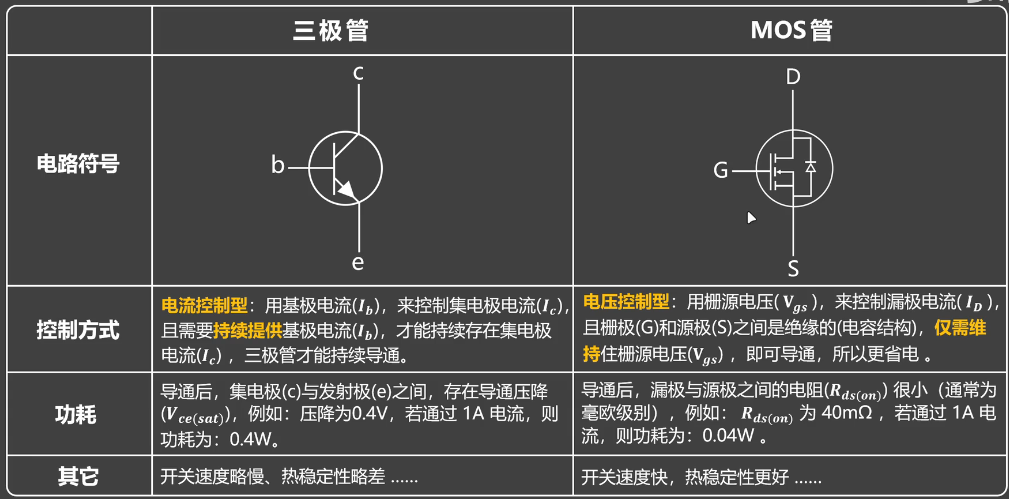

三极管和MOS对比
